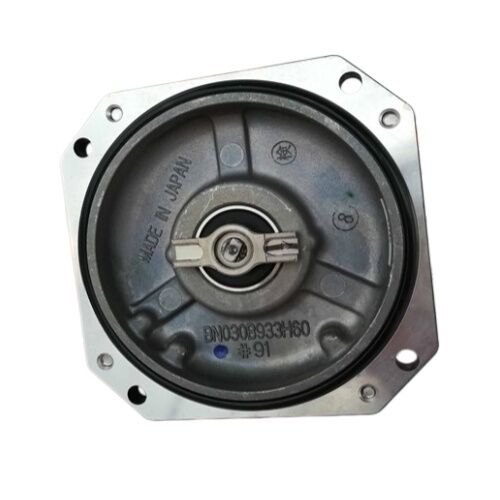

Mitsubishi OSA18 Абсолютный энкодер — встроенный блок обратной связи по положению MELSERVO, новый

Когда серводвигатель Mitsubishi серии HF или HG теряет энкодер — из-за удара, загрязнения подшипников, тепловой нагрузки или истечения срока службы — машина останавливается. Не частично, не прерывисто. Она останавливается полностью, потому что сервоусилитель не имеет обратной связи по положению и не может замкнуть контур управления. Mitsubishi OSA18 — это заводской внутренний абсолютный энкодер, предназначенный для прямой замены в такой ситуации: встроенный оптический блок абсолютной обратной связи, который восстанавливает полную функцию сервопривода для соответствующего ему двигателя. Новый блок, подходящий для вашего двигателя.

Что такое OSA18 — и чем он не является

OSA18 — это не автономный внешний вращающийся энкодер, установленный на оси станка. Это встроенный энкодер серводвигателя — компактный оптический блок абсолютного датчика, который устанавливается внутри корпуса двигателя со стороны, противоположной приводу, и программируется на заводе для конкретной серии двигателей, которую он обслуживает. Когда Mitsubishi производит серводвигатель серии HF или HG, OSA18 интегрируется в двигатель как основное устройство обратной связи по положению и скорости.

Это различие имеет практическое значение: для заказа сменного блока OSA18 необходимо знать номер детали двигателя, поскольку внутренняя программа энкодера должна соответствовать двигателю, в который он будет установлен. Модель двигателя определяет, какой конкретный вариант OSA18 (суффикс -100, -130 и т. д.) является правильным.

Технические характеристики

260 000 импульсов на оборот — разрешение, которое замыкает контур

разрешение 260 000 имп/об OSA18 является основой того, что делает двигатели Mitsubishi серий HF и HG способными достигать точности позиционирования, описанной в их спецификациях. Каждый градус вращения вала разделен на более чем 700 дискретных отсчетов обратной связи. Сервоусилитель непрерывно получает эти высокоплотные данные о положении, используя их для вычисления скорости, обнаружения ошибки положения и выдачи команд корректирующего крутящего момента — все это в пределах цикла управления менее миллисекунды, на котором работает платформа MELSERVO.

Это разрешение наиболее важно на низких скоростях и при точных перемещениях. При 1 об/мин 260 000 имп/об означает, что усилитель получает более 4000 обновлений положения в секунду. Сервопривод может следовать за профилем заданного положения с чрезвычайно малыми погрешностями — именно то, что требуется осям подачи станков с ЧПУ, шарнирам роботов и механизмам точного индексирования для достижения заявленной точности.

Будучи абсолютный энкодер, OSA18 сообщает уникальное значение положения для каждого угла вала. Нет никаких инкрементных последовательностей импульсов, которые нужно считать или терять из-за перебоев питания. Положение известно в любое время, в том числе сразу после включения питания, без необходимости выполнения цикла возврата к нулю или эталонной точки.

Программирование для конкретного двигателя — почему номер суффикса имеет значение

Серия OSA18 использует суффикс для обозначения варианта прошивки для конкретного двигателя. Базовое обозначение OSA18 охватывает семейство запрограммированных блоков энкодеров, каждый из которых откалиброван и закодирован для определенной модели серводвигателя Mitsubishi. При замене вышедшего из строя энкодера сменный блок должен иметь правильный суффикс для обслуживаемого двигателя.

Номер детали двигателя на заводской табличке двигателя определяет, какой вариант OSA18 следует заказывать. Подтвержденные совместимые примеры двигателей включают HF-104S-A48 и связанные с ним двигатели серии HF-SP, а также двигатели серии HG, работающие на платформах усилителей MELSERVO J3 и J4. Для двигателей серии HG (HG-MR, HG-KR, HG-SR, HG-JR, HG-RR) семейство энкодеров OSA18 является стандартным заводским оснащением для всего модельного ряда, даже для двигателей, которые в каталоге Mitsubishi описаны как 22-битные — физический блок энкодера в эксплуатации использует идентификацию OSA18.

Попытка установки варианта OSA18 с неправильным суффиксом в данный двигатель приведет к аварийным состояниям энкодера и неудачному вводу в эксплуатацию. Всегда проверяйте номер модели двигателя перед заказом.

Где находится энкодер OSA18

OSA18 является стандартным внутренним энкодером для широкого спектра серий серводвигателей Mitsubishi. К распространенным платформам, на которых этот энкодер устанавливается с завода, относятся:

Серия MELSERVO HF (платформа J3) — двигатели серий HF-SP, HF-JP, HF-KP и HF-MP в полном диапазоне мощностей от дробных киловатт до нескольких киловатт; эти двигатели являются доминирующим выбором сервопривода в установках ЧПУ и систем управления движением на платформе Mitsubishi J3

Серия MELSERVO HG (платформа J4) — двигатели серий HG-MR, HG-KR, HG-SR, HG-JR, HG-RR, HG-UR и HG-AK; несмотря на ссылки в каталоге J4 на 22-битные энкодеры, установленный блок энкодера тестируется и идентифицируется как серия OSA18 в собственной документации Mitsubishi по техническому обслуживанию

Станки с ЧПУ — оси подачи (X, Y, Z и поворотные) обрабатывающих центров, токарных станков с ЧПУ и токарно-фрезерных центров, работающих на системах усилителей MELSERVO J3 и J4, подключенных к системам управления MELDAS или MELSERVO CNC

Промышленные роботы — энкодеры шарниров промышленных роботов Mitsubishi, использующих серводвигатели серий HF или HG в качестве приводов шарниров, где OSA18 обеспечивает обратную связь по замкнутому контуру для каждой оси

Автоматизированная сборка и обработка — многоосевые сборочные системы, машины для захвата и размещения, приводы индексирования конвейеров и оборудование для транспортировки материалов, где серводвигатели Mitsubishi образуют оси движения

Замена OSA18 — что требуется в процессе

Замена энкодера на серводвигателе Mitsubishi — это процедура технического обслуживания, требующая осторожности на каждом этапе. Энкодер установлен внутри корпуса двигателя со стороны, противоположной приводу; доступ требует частичной разборки двигателя. Замена только энкодера, а не всего двигателя, является экономически эффективным подходом, когда механические компоненты двигателя (статор, ротор, подшипники, вал) остаются исправными.

Ключевые этапы процесса замены включают: проверку правильного суффикса OSA18 по заводской табличке двигателя, осторожное снятие крышки и разъема энкодера, замену блока энкодера, не допуская попадания загрязнений внутрь корпуса двигателя, и повторное подключение кабеля последовательной обратной связи. После установки сервоусилитель обычно требует проверки параметров или последовательности инициализации энкодера согласно руководству по усилителю MR-J3 или MR-J4, прежде чем ось может быть возвращена в эксплуатацию.

Вес блока энкодера 0,60 фунта отражает его компактную конструкцию — OSA18 помещается в ограниченном пространстве торцевой крышки двигателя, не добавляя значительной массы к сборке двигателя.

FAQ

В1: Как узнать, какой вариант суффикса OSA18 мне нужен для моего двигателя?

OSA18 специфичен для двигателя. Проверьте заводскую табличку вашего серводвигателя — номер модели двигателя (например, HF-104S-A48, HF-SP52, HG-SR52) определяет, какой суффикс OSA18 является правильным. Два варианта соответствуют разным семействам двигателей и не должны меняться местами. Всегда указывайте полный номер детали вашего двигателя при заказе сменного блока OSA18, чтобы гарантировать поставку правильного запрограммированного блока.

В2: Можно ли использовать OSA18 как с усилителями MELSERVO J3, так и с J4?

Энкодер OSA18 совместим как с MR-J3 (платформа J3), так и с MR-J4 (платформа J4) сервоусилителями при установке в соответствующий двигатель. Документация Mitsubishi по техническому обслуживанию J4 подтверждает, что двигатели серии HG, работающие на усилителях J4, используют идентификацию энкодера OSA18. Конфигурация параметров сервопривода усилителя должна соответствовать энкодеру, установленному в двигателе.

В3: Поддерживает ли OSA18 сохранение абсолютного положения без батареи?

OSA18 — это абсолютный энкодер — он предоставляет уникальное значение положения для каждого угла вала и передает его по последовательным данным усилителю. Для сохранения абсолютного положения в многооборотных системах после отключения питания требуется резервная батарея в сервоусилителе (MR-J3BAT или эквивалент). При активном резервном питании от батареи положение двигателя по нескольким оборотам сохраняется при отключении машины, устраняя необходимость в цикле возврата к нулю при запуске. Без резервного питания от батареи абсолютное положение в пределах одного оборота по-прежнему известно при включении питания, но счетчик многооборотов сбрасывается.

В4: Что вызывает сбой энкодера OSA18 и как его можно выявить?

К распространенным причинам сбоя относятся физические удары (падение двигателя или столкновения станка), загрязнение охлаждающей жидкостью или смазкой через уплотнение вала, тепловое повреждение от длительных перегрузок и деградация оптических сканирующих компонентов, связанная с возрастом. Типичные индикаторы аварий на сервоусилителе включают ошибки связи с энкодером, аварии обратной связи по положению и аварии аномальных сигналов энкодера — конкретный код аварии зависит от усилителя MR-J3 или MR-J4. Любая из этих аварий, которые сохраняются после цикла включения/выключения питания и не могут быть устранены программно, обычно указывает на необходимость замены энкодера.

В5: Подлежит ли OSA18 ремонту или его необходимо заменять в сборе?

OSA18 — это заводской, герметичный оптический узел. Ремонт на уровне компонентов нецелесообразен для конечных пользователей — энкодер содержит прецизионные оптические элементы, требующие условий чистых помещений и специализированного испытательного оборудования для правильного обслуживания. Стандартный и рекомендуемый подход — полная замена блока новым OSA18, соответствующим двигателю. Учитывая соотношение стоимости замены энкодера и полного серводвигателя, замена энкодера является экономически обоснованным выбором, когда корпус двигателя в остальном исправен.
