Мицубиши OSE105S2 Ротационный кодировщик для сервомоторов серии HC / HCR

Поиск оригинальной замены сервокодера Mitsubishi не всегда прост, особенно для устаревшего устройства, которое больше не производится.OSE105S2это именно та часть: OEM Mitsubishi инкрементальный вращающийся кодер, построенный в Японии и разработанный как заводской устройства обратной связи дляСервомоторы переменного тока серии HC и HCRкоторые питали поколение машин с ЧПУ на производственных площадках по всему миру.

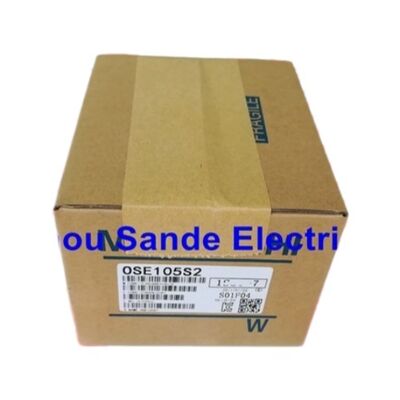

Этот список дляоригинальный Mitsubishi Electric OSE105S2, новая в оригинальной упаковке, не реконструированная, не клон.

Что делает этот кодер и почему он важен

Каждая сервоось на CNC-машине зависит от кодера, чтобы закрыть петлю положения.и сервопривод сравнивает фактическое положение с командованным положением ‰ тысячи раз в секундуЕсли удалить кодер, повредить его или заменить более низкокачественным устройством, то ось либо выйдет из строя, либо будет работать с пониженной точностью.

OSE105S2 - этоКомпонент обратной связи, соответствующий производственному стандартудля серии двигателей Mitsubishi HC/HCR.Он устанавливается непосредственно на задней стороне вала двигателя и связывается с сервоприводом через структурированный многофазный сигнал, тот же формат сигнала, который был калиброван и настроен для приема.Это касается использования оригинальной OEM-детали, а не замены послепродажного оборудования: система была разработана вокруг нее.

Технические спецификации

Серия OSE встроена в сервоархитектуру Mitsubishi

Семейство кодеров OSE занимает особую роль в экосистеме сервосистем Mitsubishi.внутренний кодер двигателяОн находится внутри корпуса двигателя, подключен непосредственно к оси ротора, и обеспечивает первичную обратную связь скорости и положения сервоусилителю.

Не существует гибкой связи между кодером и валом двигателя, что означает нулевую механическую совместимость и нулевую обратную связь на пути обратной связи.Каждое вращение двигателя подсчитывается точно, без ошибок округления, которые могут быть допущены валовыми сцеплениями на внешних кодерах.

ВКоннектор для 8-прикосновных фланцеви A/B/Z формат вывода квадратной формулы являются последовательными в диапазоне двигателей HC/HCR, что делает OSE105S2 общей запасной машиной для сервисных команд, обслуживающих парки старых машин Mitsubishi.

Выход фазы A/B/Z ∙ Что несет каждый сигнал

Три канала, три работы:

Фазы А и ВЭти два сигнала смещены на 90 градусов, что говорит приводу как насколько далеко поворачивается вал, так и в каком направлении.Подсчитайте поднимающиеся и опускающиеся края обоих каналов и вы получите четыре подсчета позиций за период кодировки..

Фаза ZЭто сигнал, который сервоусилитель использует во время ориентации, чтобы установить известное угловое положение ориентации на вале.Без чистого Z-пульса, циклы ориентации становятся ненадежными.

Дополнительные сигналы (/A, /B, /Z) представляют собой дифференциальные пары, необходимые для защиты от шума на длинных пробегах кабелей, и являются стандартной особенностью формата выхода линейного драйвера, используемого в сервоприложениях.

Где можно найти этот кодер на работе

Серии двигателей HC и HCR широко применялись в широком диапазоне оборудования Mitsubishi в 1990-х и 2000-х годах.

Центры обработки с ЧПУСервомоторы X, Y, Z и вращающейся оси на заводах и станциях обработки, управляемых Mitsubishi MELDAS

Станцы с ЧПУ∆ сервомоторы для позиционирования башен и сервомоторы для сдвижной оси на поворотных центрах с приводом Mitsubishi

Промышленные роботы∆ совместная сервообратная связь на старых роботорубках Mitsubishi MELFA с использованием соединительных двигателей серии HC

Линии передачи и FMS√ переменные поддоны, пересадочные столы и системы передачи, построенные вокруг сервоприводов серии HC в секторе автомобильных поставщиков

Машины для формования инжекционными средствами∆ сервосплавка крепления и оси впрыска на машинах с приводами Mitsubishi

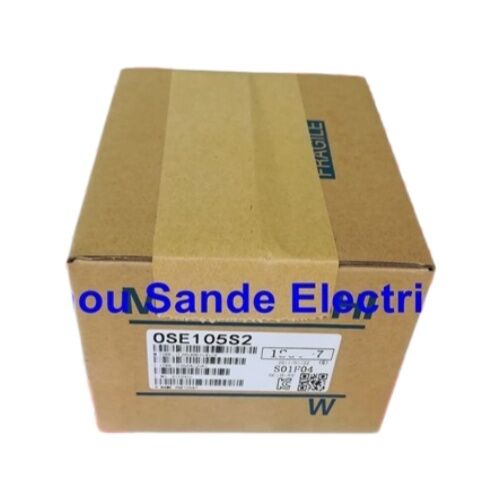

Состояние: Новое в оригинальной коробке

Для вышедшего из производства компонента, такого как OSE105S2, различие между новым и отремонтированным существенно:

Новый кодер имеет полный срок службы, чистый оптический диск без износа или загрязнения, и заводское калибрование сигнала.Ремонтированный агрегат имеет неизвестную историю эксплуатации, возможно, он был удален из двигателя, который неисправен по другим причинам.Для кодера, который находится внутри сервомотора и, как ожидается, прослужит всю жизнь машины,"новый в коробке" - единственное условие с предсказуемым периодом службы..

Частые вопросы

Вопрос 1: является ли OSE105S2 инкрементальным или абсолютным кодером?

Это...увеличительныйОн генерирует сигналы A, B и Z фазовой квадратности при вращении вала, но не сохраняет данные о положении при отключении питания.Сервопривод устанавливает абсолютную ссылку при запуске машины через цикл самонаправления с использованием импульса фазы Z.

Q2: Какие сервомоторы Mitsubishi используют OSE105S2?

OSE105S2 - это заводской кодер дляСервомоторы переменного тока серии Mitsubishi HC и серии HCR, включая такие модели, как HC-SF, HC-SFS и связанные с ними варианты.OSE105S2 является очень вероятно правильным кодером подтвердить против этикетки на существующем устройстве перед заказом.

Вопрос 3: Можно ли заменить OSE105S2 на более новый кодер Mitsubishi?

Семейство кодеров OSE использует специальный формат коннектора и сигнал, соответствующий сервоусилителю, с которым он соединен.Замена другого типа кодера потребует изменений параметров усилителя и потенциальных модификаций оборудованияДля замены на существующей машине OSE105S2 является правильной частью.

Вопрос 4: Этот кодер все еще производится компанией Mitsubishi?

Нет OSE105S2 былпрекращена производством компанией Mitsubishi ElectricНовый запас доступен через поставщиков деталей для промышленной автоматизации, но он не производится активно.рекомендуется обеспечить несколько единиц, пока есть запасы.

Q5: Какой альтернативный номер детали для OSE105S2?

Кодер также указан какOSE-105S2(формат с дефисом) в документации Mitsubishi и некоторых каталогах поставщиков. Он упоминается в комбинациях деталей двигателя, таких как HC-202S-E51+OSE105S2, где "E51" обозначает опцию кодера.Круговые коды включают B55028 и E42, в зависимости от источника каталога.
