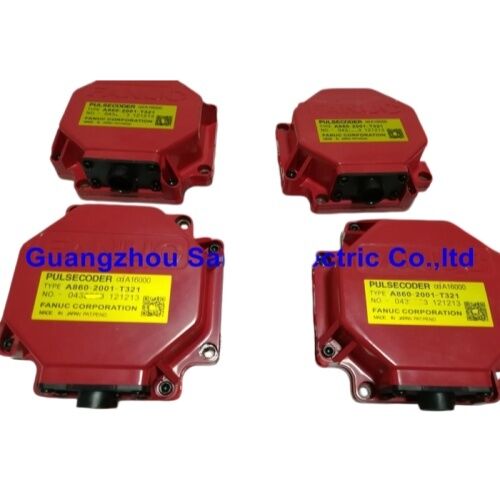

Инкрементальный бесщеточный серводвигатель Fanuc с энкодером A860-2001-T321 A860-0360-V511

Инкрементальный бесколлекторный серводвигатель FANUC с энкодером — A860-2001-T321 / A860-0360-V511

Точная обратная связь, никаких компромиссов

Когда позиционирование оси смещается или сигнал тревоги сервопривода останавливает производственную линию, первым делом следует искать энкодер. A860-2001-T321 и A860-0360-V511 от FANUC — это заводские оригинальные инкрементальные бесколлекторные энкодеры, разработанные для устранения этой уязвимости — обеспечивающие стабильную высокоразрешающую обратную связь по положению на протяжении миллионов циклов работы станка без ухудшения сигнала.

Оба устройства построены на бесколлекторной оптической архитектуре. Отсутствие контакта между ротором и статором означает отсутствие изнашивающихся поверхностей, отсутствие остатков щеток и отсутствие прогрессирующего затухания сигнала. В результате энкодер работает на 5000-й день так же, как и в первый день.

Две модели. Одна четкая логика выбора.

A860-2001-T321Совместим с серводвигателями FANUC серий αi и αiS — приводами с более высоким крутящим моментом и скоростью, используемыми в крупноформатных обрабатывающих центрах, пятиосных ВМЦ и горизонтально-расточных станках. Разъем T-типа выходит с задней стороны устройства, обеспечивая аккуратную прокладку кабеля в тесных корпусах сервоприводов.

A860-0360-V511Предназначен для семейства двигателей β и βiS — компактных, экономичных сервоприводов, которые питают большинство токарных центров малого и среднего размера и станков с ЧПУ начального уровня по всему миру. Боковой разъем V-типа подходит для более узких боковых зазоров, типичных для шкафов меньшего размера.

Обе модели обмениваются данными через собственный последовательный интерфейс FANUC, подключаясь напрямую к усилителям серий αi и βi без преобразователей сигналов или адаптеров протокола. Совместимость обеспечивается сразу из коробки.

Ключевые характеристики в обзоре

A860-2001-T321

• Тип: Инкрементальный / Бесколлекторный оптический
• Совместимые серии двигателей: αi, αiS, αiF
• Совместимые усилители: серии αi SV, SVU
• Интерфейс сигнала: FANUC Serial
• Разъем: T-тип (выход сзади)
• Уплотнение: IP65 (конец вала)

A860-0360-V511

• Тип: Инкрементальный / Бесколлекторный оптический
• Совместимые серии двигателей: βi, βiS
• Совместимые усилители: серия βi SV
• Интерфейс сигнала: FANUC Serial
• Разъем: V-тип (боковой выход)
• Уплотнение: IP65 (конец вала)

Созданы для реальных промышленных условий

Мастерские не являются контролируемыми средами. Попадание охлаждающей жидкости, вибрация, термические циклы и взвешенные частицы — это реальность производственного цеха, и эти энкодеры рассчитаны именно на эту реальность.

Герметичные подшипники с предварительным натягом предотвращают попадание охлаждающей жидкости и устраняют люфт вала, вызывающий ошибки подсчета положения при вибрации. Уплотнение конца вала со степенью защиты IP65 предотвращает попадание режущей жидкости в оптический узел во время операций мокрой резки. Внутренние компоненты выбраны для обеспечения термической стабильности в полном диапазоне рабочих температур промышленных сервоприводов, поэтому производительность остается постоянной независимо от того, прогревался ли станок три минуты или работал непрерывно в течение двенадцати часов.

Механические допуски выдерживаются в соответствии со спецификациями OEM. Эти энкодеры устанавливаются непосредственно вместо заводских оригиналов — без прокладок, переходных пластин и специального инструмента. В большинстве случаев полная замена энкодера занимает менее часа.

Понимание инкрементальной обратной связи в приложениях ЧПУ

Инкрементальные энкодеры генерируют поток импульсов — фиксированное количество импульсов на оборот — которые сервопривод накапливает в общий счетчик положения. Каждый раз при включении станка этот счетчик сбрасывается до нуля и восстанавливает свою координатную привязку с помощью стандартного цикла возврата в исходное положение (G28 или эквивалент). Процесс занимает несколько секунд и уже встроен в процедуру запуска каждого современного контроллера ЧПУ.

Эта архитектура намеренно проста. Нет батареи, нет энергонезависимой памяти, нет инициализации рукопожатия. Меньше компонентов означает меньше режимов отказа, и когда отказ происходит, диагностика быстрая: энкодер либо выдает сигнал, либо нет. Для подавляющего большинства производственных сред ЧПУ инкрементальная обратная связь предлагает преимущество в стоимости, простоте и доступности запчастей, что делает ее очевидным практическим выбором.

Справочник совместимости

Всегда проверяйте номер детали на заводской табличке двигателя перед заказом.

Часто задаваемые вопросы

В1: В чем разница между A860-2001-T321 и A860-0360-V511, и как узнать, какой из них нужен моей машине?

Два энкодера обслуживают разные семейства двигателей. A860-2001-T321 предназначен для серводвигателей FANUC серий αi и αiS — более крупных, высокопроизводительных устройств, обычно используемых в обрабатывающих центрах и многоосном оборудовании. A860-0360-V511 совместим с сериями β и βiS, которые представляют собой компактные серводвигатели, распространенные в небольших токарных станках и обрабатывающих центрах с ЧПУ начального уровня. Чтобы подтвердить правильную деталь, найдите заводскую табличку двигателя на вашем станке. Если обозначение двигателя начинается с «αiS» или «αi», то правильным энкодером будет A860-2001-T321. Если на нем написано «βiS» или «βi», выберите A860-0360-V511. Эти два энкодера не взаимозаменяемы — несмотря на то, что оба являются инкрементальными последовательными энкодерами, механический интерфейс, ориентация разъема и внутренняя конфигурация различаются между семействами двигателей α и β.

В2: Какие коды ошибок FANUC обычно указывают на неисправность энкодера в этих моделях?

Наиболее распространенные сигналы тревоги, связанные с выходом энкодера из строя, включают Сервосигнал тревоги 364 и 365 (ошибки связи последовательного энкодера), Сервосигнал тревоги 369 (аппаратная неисправность энкодера) и SV-0368 / SV-0447, которые связаны с нерегулярностью подсчета импульсов и нарушением связи между энкодером и усилителем. Сигналы тревоги, которые появляются периодически под нагрузкой или на определенных скоростях шпинделя — а затем исчезают после перезапуска — являются сильным индикатором износа оптического диска или ослабленного кабеля обратной связи, а не неисправности на стороне привода. Перед заменой энкодера всегда проверяйте кабель обратной связи по всей его длине на наличие повреждений и убедитесь, что разъем полностью вставлен, поскольку неисправности кабеля составляют значительную долю кажущихся отказов энкодера.

В3: Может ли инженер по техническому обслуживанию на месте заменить эти энкодеры, или требуется специальная сертификация?

Замена энкодера на серводвигателях FANUC входит в компетенцию опытного инженера по техническому обслуживанию без специальной сертификации, при условии соблюдения правильной процедуры. Критические шаги включают: полное отключение питания станка и разрядку конденсаторов сервопривода перед прикосновением к любой проводке; фотографирование прокладки кабеля и ориентации разъема перед отключением; обращение с заменой энкодера только за корпус и никогда не прикасаться к оптическому диску или внутренним компонентам; затяжка крепежных винтов в соответствии со спецификацией, чтобы избежать смещения; и выполнение полного цикла возврата в исходное положение после сборки перед возобновлением производства. Наиболее распространенной ошибкой при установке является небольшое смещение разъема, которое вызывает немедленный сигнал тревоги при включении питания. Для команд, впервые сталкивающихся с разборкой серводвигателя, присутствие квалифицированного инженера при первой замене является разумной мерой предосторожности.

В4: Являются ли неоригинальные или восстановленные энкодеры жизнеспособной альтернативой оригинальным устройствам FANUC?

Восстановленные энкодеры обычно стоят на 30–60% дешевле новых OEM-устройств и могут быть разумным выбором для станков с меньшей загрузкой или когда время выполнения заказа является основным ограничением. Внутренний риск при использовании восстановленных устройств заключается в том, что основные оптические компоненты могли накопить износ, и нет способа проверить оставшийся срок службы перед установкой. Для станков с высокой производительностью, работающих в две или три смены, стоимость одного незапланированного простоя, вызванного повторным отказом восстановленного энкодера, почти всегда превышает разницу в цене с новым OEM-устройством. Для критически важных осей основного производственного оборудования оригинальные энкодеры FANUC с полной прослеживаемостью остаются выбором с меньшим риском. Для второстепенных станков или резервного запаса надежное восстановленное устройство с документированным отчетом об испытаниях может быть экономически оправданным.

В5: Как следует хранить эти энкодеры перед установкой, чтобы сохранить их срок службы?

Храните устройства в оригинальной герметичной упаковке в чистой, сухой среде при температуре от 0°C до 55°C (от 32°F до 131°F), вдали от прямых солнечных лучей и электромагнитных источников, таких как большие двигатели или сварочное оборудование. Избегайте штабелирования тяжелых предметов на упаковке — длительное давление или удар могут привести к трещине оптического диска, который является самым хрупким внутренним компонентом. Держите устройства подальше от растворителей, режущих жидкостей и аэрозолей, так как проникновение паров со временем может повредить внутренние уплотнения даже в герметичной упаковке. При правильных условиях хранения энкодеры FANUC сохраняют полные характеристики в течение нескольких лет. Хорошей практикой является ротация запасов и использование более старых устройств в первую очередь. Перед установкой любого хранимого энкодера проверьте контакты разъема на наличие окисления и аккуратно очистите их сухой безворсовой тканью при необходимости.
