Mitsubishi HC-SFS203B (HCSFS203B) — Серводвигатель переменного тока 2 кВт, прямой вал + тормоз, 3000 об/мин, серия MELSERVO-J2S

Идентификация продукта

Номер детали: HC-SFS203B Также ищут как: HCSFS203B, HC-SFS-203B Серия: Mitsubishi MELSERVO HC-SFS (J2-Super Generation) Тип двигателя: Бесщеточный серводвигатель переменного тока — прямой вал с электромагнитным тормозом, 3000 об/мин Состояние: Новый в коробке, заводская упаковка

Обзор

Суффикс "Mitsubishi HC-SFS203B представляет собой бесщеточный серводвигатель переменного тока средней инерционности мощностью 2 кВт из платформы MELSERVO-J2S, работающий на номинальной скорости 3000 об/мин и оснащенный пружинным электромагнитным тормозом на прямом валу. В линейке HC-SFS это вариант на 3000 об/мин мощностью 2 кВт — двигатель, который отдает приоритет скорости над более высоким постоянным крутящим моментом своего аналога на 2000 об/мин, HC-SFS202B, при этом используя тот же класс усилителя и ту же технологию энкодера J2-Super.

При постоянном номинальном крутящем моменте 6,37 Нм двигатель HC-SFS203B генерирует выходную мощность 2 кВт за счет более высокой скорости вращения, а не высокой силы на валу. Пиковый крутящий момент 19,1 Нм — ровно в три раза больше номинального постоянного значения — обеспечивает ускорение оси во время фаз быстрого перемещения и замедления. Это соотношение пикового и номинального крутящего момента 3:1 является стандартным для всей линейки HC-SFS и дает усилителю запас мощности для кратковременного запроса максимального крутящего момента без превышения двигателем тепловых пределов в течение рабочего цикла.

Суффикс "B" указывает на вариант с тормозом. Пружинный тормоз удерживает вал в неподвижном состоянии при отключении напряжения 24 В постоянного тока — при намеренном отключении питания, аварийной остановке или любой потере управляющего питания. Для осей, где нагрузка не может оставаться заблокированной усилителем между циклами, или где безопасная конструкция машины требует механической фиксации независимо от состояния системы управления, тормоз является определяющим отличием этой модели от HC-SFS203.

Технические характеристики

3000 об/мин при 2 кВт: когда приоритет отдается скорости

HC-SFS203 и HC-SFS202 обеспечивают одинаковую выходную мощность 2 кВт, но они различаются по крутящему моменту и скорости в противоположных направлениях. HC-SFS202B на скорости 2000 об/мин выдает постоянный крутящий момент 9,55 Нм. HC-SFS203B на скорости 3000 об/мин выдает постоянный крутящий момент 6,37 Нм. Мощность одинакова; рабочая точка отличается.

Это различие является преднамеренным и зависит от применения. Когда время цикла определяется скоростью перемещения оси в следующую позицию, более высокая номинальная скорость HC-SFS203B дает прямое преимущество. Ось, работающая на скорости 3000 об/мин, достигает заданного положения на 50% быстрее, чем та же ось на скорости 2000 об/мин, когда нагрузочный момент находится в пределах диапазона 6,37 Нм. Для машин с множеством коротких, быстрых позиционирующих перемещений — многопозиционных индексаторов, осей pick-and-place, высокоцикловых систем транспортировки — это преимущество в скорости накапливается и приводит к измеримому увеличению производительности.

И наоборот, если рабочий цикл требует постоянного крутящего момента, близкого к 6,37 Нм или превышающего его, на любой скорости, то HC-SFS202B с его номинальным постоянным крутящим моментом 9,55 Нм является более подходящей спецификацией. Выбор между ними сводится к простому вопросу: ограничена ли эта ось скоростью оси или нагрузочным моментом во время рабочей части цикла?

Фланец 130 × 130 мм обеспечивает компактные физические размеры при мощности 2 кВт. На машинах с несколькими близко расположенными сервоосями — многошпиндельными головками, поперечными балками порталов, станциями роторного индексирования — меньший размер корпуса позволяет уменьшить расстояние между осями по сравнению с двигателями серии HC-SFS с фланцем 176 × 176 мм, не жертвуя при этом возможностями управления платформы J2S.

Электромагнитный тормоз: назначение и правильное использование

Серводвигатель без тормоза удерживает позицию за счет замкнутой сервоблокировки — усилитель постоянно отслеживает обратную связь от энкодера и подает корректирующий ток для удержания оси в положении, указанном командой позиции. Это надежно работает во время нормальной эксплуатации, но полностью зависит от того, что усилитель включен, не имеет ошибок и активно управляет двигателем. Отключите питание, вызовите ошибку усилителя или нажмите кнопку аварийной остановки, и сервоблокировка мгновенно исчезнет.

Пружинный тормоз на HC-SFS203B существует именно для таких моментов. Пружина задействует тормозной диск в тот момент, когда напряжение 24 В постоянного тока отключается — без задержки, без необходимости в логической последовательности, без зависимости от состояния усилителя. Ось удерживается механически. Для любого применения, где потеря сервоблокировки означает, что нагрузка движется в нежелательном направлении — вертикальная ось, рычаг с гравитационной предрасположенностью, механизм со значительной асимметрией трения или просто производственный процесс, который не должен допускать смещения оси во время аварийной остановки — суффикс "B" является необходимой спецификацией.

Практические моменты установки:

Усилитель MR-J2S выдает MBR (блокировка электромагнитного тормоза) для точного управления временем срабатывания реле тормоза. Сигнал MBR задерживает включение тормоза до тех пор, пока процедура замедления усилителя не остановит двигатель. Подключение реле тормоза напрямую к контакту аварийной остановки — без прохождения через блокировку MBR — заставляет пружину срабатывать при вращающемся валу. При мощности 2 кВт такое воздействие достаточно, чтобы значительно сократить срок службы тормозного диска при каждом инциденте.

Для подключения обмотки тормоза подавитель перенапряжений на клеммах обмотки не является опцией. Обмотка тормоза является индуктивной нагрузкой; ее отключение без подавления создает всплеск напряжения, который может повредить цифровой выход, управляющий релейной схемой. Установите подавитель как можно ближе к клеммам обмотки для максимальной эффективности.

Тормоз рассчитан на статическое удержание, а не на динамическое торможение. Он удерживает остановленную ось в неподвижном состоянии — он не предназначен для остановки движущейся нагрузки самостоятельно. Усилитель останавливает двигатель; тормоз удерживает то, что уже остановлено. Использование его в обратном порядке значительно сокращает срок службы тормоза.

17-разрядный энкодер: качество обратной связи J2-Super при 3000 об/мин

Платформа MELSERVO-J2S модернизировала 14-разрядный энкодер (16384 имп/об) серии HC-SF до 17-разрядного (131072 имп/об) — восьмикратное увеличение разрешения, которое распространяется на каждый двигатель семейства HC-SFS, включая HC-SFS203B.

При скорости 3000 об/мин практический эффект более высокого разрешения энкодера наиболее заметен в двух областях. Первое — качество оценки скорости: усилитель вычисляет скорость по последовательным выборкам положения энкодера. Большее количество положений на оборот означает более мелкие угловые приращения на выборку, что напрямую приводит к более чистому сигналу скорости для контура скорости. Более чистый сигнал скорости позволяет увеличить полосу пропускания контура скорости без потери стабильности, а большая полоса пропускания означает более быстрое восстановление после возмущений скорости — режущих сил, изменений нагрузки и эффектов упругости трансмиссии, которые выводят ось из заданного профиля скорости.

Второе преимущество проявляется при низких скоростях подачи и во время замедления. Когда ось замедляется до целевой позиции, разрешение энкодера определяет, насколько точно усилитель может обнаруживать ошибку положения и применять корректирующий крутящий момент. При 14 битах последние несколько отсчетов энкодера перед целью представляют собой относительно большие угловые шаги. При 17 битах эти последние шаги в восемь раз меньше, и контур положения устанавливается более точно и стабильно.

Функция абсолютного позиционирования не требует внешней батареи в двигателе или энкодере. Литиевая батарея A6BAT в усилителе MR-J2S поддерживает многооборотный счетчик позиции в течение неограниченного времени при любом отключении питания. Запуск после любого события питания — включая срабатывание сигнализации и ночные отключения — восстанавливает точное абсолютное положение оси без цикла возврата к референсной точке. Для машин с жесткими протоколами перезапуска или автоматизированными производственными последовательностями, которые должны возобновиться немедленно после остановки, отсутствие обязательного цикла поиска референсной точки является практическим преимуществом.

Совместимые усилители

HC-SFS203B работает с усилителем класса MR-J2S-200, той же платформой мощностью 2 кВт, которая используется для вариантов двигателей HC-SFS202 и HC-SFS203. Три типа интерфейсов охватывают основные системные архитектуры:

MR-J2S-200A принимает аналоговые и импульсные команды позиции от систем ЧПУ и ПЛК. Поддерживаются режимы управления положением, скоростью и крутящим моментом. Интерфейс RS-232C обеспечивает настройку параметров и мониторинг в реальном времени с помощью программного обеспечения MR Configurator.

MR-J2S-200B подключается к контроллерам движения Mitsubishi через оптоволоконную последовательную шину SSCNET — стандартный выбор для многоосных систем интерполяции с использованием контроллеров серии A или Q. Команды траектории поступают по сети; усилитель выполняет их локально, используя обратную связь от энкодера вала двигателя.

MR-J2S-200CP включает встроенную таблицу позиций для автономного позиционирования без внешнего контроллера движения. До 31 целевой позиции хранится в усилителе и выбирается по командам ввода-вывода или CC-Link. Этот вариант подходит для простых систем позиционирования с индексацией, где выделенное аппаратное обеспечение контроллера не требуется.

HC-SFS203B несовместим с усилителями оригинальной серии MR-J2-200 (первого поколения), которые предшествуют протоколу 17-разрядного энкодера J2S, а также с усилителями MR-J3 или MR-J4, которые используют другой интерфейс энкодера. Если машина работает на оборудовании MR-J2 первого поколения, то HC-SF203B (двигатель поколения J2 с 14-разрядным энкодером) является правильным выбором для замены.

Семейство HC-SFS 3000 об/мин — возможности в контексте

HC-SFS203B занимает верхнюю позицию в группе с фланцем 130 × 130 мм в семействе на 3000 об/мин. Двигатели мощностью 3,5 кВт и выше (353) используют фланец 176 × 176 мм. Все модели в этой таблице используют 17-разрядный последовательный абсолютный энкодер, питание 200 В переменного тока и защиту IP65 в качестве стандартных функций.

HC-SFS203B против HC-SFS202B — выбор между ними

Оба двигателя имеют одинаковую выходную мощность 2 кВт, фланец 130 × 130 мм (для 202B) до 176 × 176 мм (для 202B — на самом деле 202 использует 176 мм), тот же класс усилителя, тот же 17-разрядный энкодер и ту же защиту IP65. Они отличаются рабочей точкой.

Выбирайте HC-SFS203B, когда скорость перемещения оси является узким местом по времени цикла, а требуемый постоянный крутящий момент остается комфортно в пределах 6,37 Нм. Выбирайте HC-SFS202B, когда ось должна выдерживать более высокий постоянный крутящий момент, принимая больший фланец 176 × 176 мм в обмен на дополнительный запас крутящего момента. Обратите внимание на разницу в размере фланца: эти два двигателя не имеют одинакового шаблона монтажных отверстий и не являются напрямую взаимозаменяемыми без изменения монтажной пластины.

Типичные применения

Высокоскоростные оси pick-and-place. Горизонтальные оси перемещения в системах SCARA и Cartesian pick-and-place, которые перемещают умеренные полезные нагрузки на короткие расстояния с высокой частотой циклов, выигрывают от номинальной скорости 3000 об/мин. Тормоз удерживает захват в позиции между тактами захвата и размещения, когда сервопривод переходит в режим удержания, предотвращая любое смещение во время операции захвата.

Сервоприводы упаковочных машин. Приводы протяжки пленки, подачи продукта и поперечной запайки на упаковочном оборудовании работают с высокой частотой циклов при умеренных нагрузках крутящего момента. Номинальная скорость 3000 об/мин обеспечивает высокие скорости оси, необходимые для достижения целевых показателей производительности, а абсолютный энкодер обеспечивает точную регистрацию полотна, от которой зависит качество продукции.

Многопозиционные сервоиндексаторы. Роторные индексаторы, быстро переключающиеся между фиксированными угловыми положениями — станции загрузки компонентов, многопроцессные сборочные столы — используют сервоприводы на 3000 об/мин на оси индексации для быстрого перемещения между паузами. Тормоз надежно удерживает каждое положение индекса во время паузы процесса, не полагаясь на сервоблокировку.

Вспомогательные оси на обрабатывающих центрах с ЧПУ. Оси привода магазина инструментов, приводы конвейеров для удаления стружки и сервоприводы подачи СОЖ на станках с ЧПУ хорошо соответствуют мощности и скорости HC-SFS203B. Степень защиты IP65 с маслосъемным уплотнением подходит для среды станков, а компактный фланец 130 × 130 мм позволяет устанавливать его в ограниченных пространствах, типичных для вспомогательных осей станков с ЧПУ.

Сервоуправляемые оси дозирования и распределения. Системы дозирования клея, герметика или жидкостей используют сервоприводы в режиме управления скоростью или крутящим моментом для регулирования скорости потока. Номинальная скорость 3000 об/мин обеспечивает необходимый динамический диапазон для точной регулировки потока, а разрешение 17-разрядного энкодера обеспечивает плавную, без пульсаций скорость при низких скоростях дозирования.

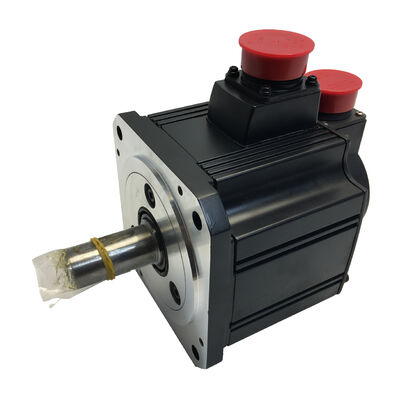

Новый в коробке, заводская упаковка

Заводская упаковка означает оригинальную упаковку Mitsubishi со всеми защитными элементами — заглушка на валу, уплотнение разъема энкодера и крышка разъема питания в состоянии, как при производстве. Двигатель никогда не устанавливался, не подключался к питанию и не имеет тепловой или механической истории. Для машины, ожидающей эту деталь, новый товар на складе в заводской упаковке обеспечивает устройство известного состояния без переменных, связанных с ремонтом или задержкой восстановления.

При правильном хранении — стабильная температура, низкая влажность, отсутствие вибрации — товар на складе в заводской упаковке сохраняет полные характеристики в течение нескольких лет. По истечении пяти лет хранения медленное вращение вала перед вводом в эксплуатацию помогает перераспределить смазку подшипников перед первым включением питания.

Часто задаваемые вопросы

В1: Какие усилители совместимы с HC-SFS203B?

Для HC-SFS203B требуется усилитель класса MR-J2S-200 из платформы MELSERVO-J2S. Три основных варианта: MR-J2S-200A (универсальная аналоговая/импульсная команда), MR-J2S-200B (оптоволоконная шина SSCNET для контроллеров движения Mitsubishi) и MR-J2S-200CP (встроенное позиционирование с CC-Link). Все три поддерживают 17-разрядный энкодер и номинальный ток двигателя 10,4 А. HC-SFS203B несовместим с оригинальными усилителями MR-J2-200 или с усилителями MR-J3 / MR-J4.

В2: В чем разница между HC-SFS203B и HC-SFS202B?

Оба двигателя имеют мощность 2 кВт, электромагнитные тормоза и прямой вал, используют один и тот же усилитель MR-J2S-200 и 17-разрядный энкодер. Ключевые отличия: HC-SFS203B рассчитан на 3000 об/мин с постоянным крутящим моментом 6,37 Нм и использует фланец 130 × 130 мм. HC-SFS202B рассчитан на 2000 об/мин с постоянным крутящим моментом 9,55 Нм и использует фланец 176 × 176 мм. Они имеют разные монтажные размеры и не являются напрямую взаимозаменяемыми без изменения монтажной пластины. Выбирайте в зависимости от того, является ли скорость или постоянный крутящий момент основным требованием к оси.

В3: В чем разница между HC-SFS203B и HC-SFS203 (без B)?

Два двигателя идентичны по всем характеристикам — одинаковая выходная мощность 2 кВт, 3000 об/мин, 6,37 Нм, 17-разрядный энкодер, прямой вал, фланец 130 × 130 мм и совместимость с усилителем MR-J2S-200. HC-SFS203B имеет пружинный электромагнитный тормоз; HC-SFS203 — нет. Выбирайте вариант "B" для любой оси, где нагрузка должна механически удерживаться в покое при отключении сервопривода. Для осей без гравитационной или несбалансированной нагрузки, и где сервоблокировки достаточно при всех условиях остановки, стандартный HC-SFS203 является подходящим.

В4: Как правильно управлять последовательностью электромагнитного тормоза с усилителем MR-J2S?

Усилитель MR-J2S выдает сигнал MBR (блокировка электромагнитного тормоза) для управления реле тормоза. MBR задерживает включение тормоза до тех пор, пока усилитель не подтвердит, что двигатель замедлился до остановки. Подключение реле тормоза напрямую от контакта аварийной остановки, минуя сигнал MBR, рискует включить пружину при вращающемся валу, что приведет к преждевременному износу тормоза. Всегда управляйте реле тормоза через выход MBR. Также установите подавитель перенапряжений на клеммах обмотки тормоза для подавления индуктивных всплесков напряжения при отключении.

В5: Требует ли абсолютный энкодер батареи в самом двигателе?

Нет. 17-разрядный последовательный абсолютный энкодер сохраняет данные о многооборотном положении между циклами питания с помощью литиевой батареи Mitsubishi A6BAT, расположенной в сервоусилителе MR-J2S, а не в корпусе двигателя. Пока батарея A6BAT исправна, абсолютное положение сохраняется при любом отключении питания, и машина перезапускается без цикла возврата к референсной точке. Замените A6BAT при первом сигнале низкого заряда батареи от усилителя; ожидание полного разряда батареи приведет к потере сохраненного абсолютного положения и потребует цикла возврата к референсной точке перед возобновлением производства.
