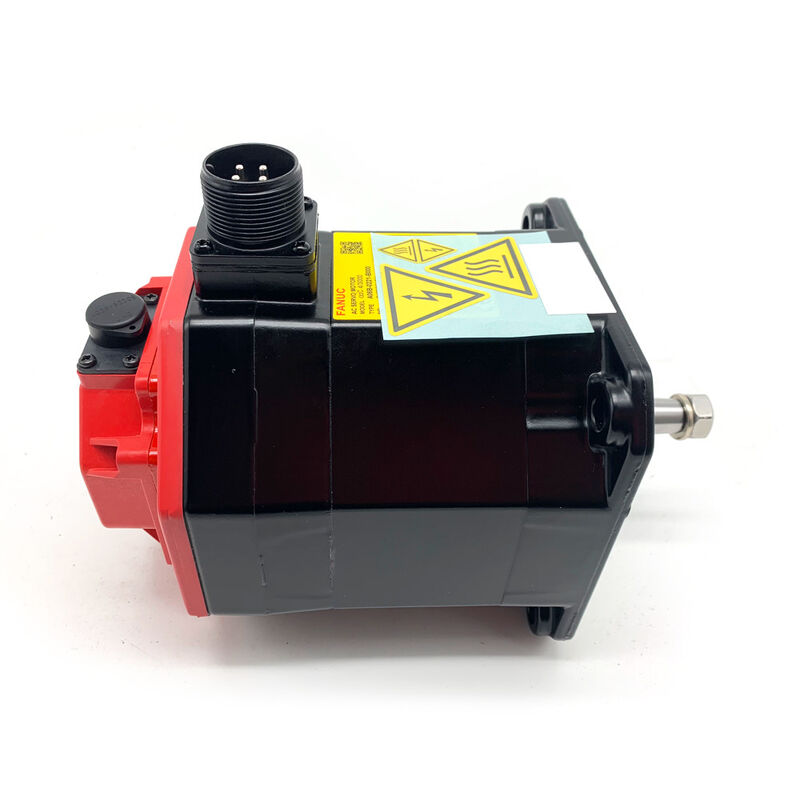

FANUC A06B-0221-B100∙ AC4/3000i AC сервомотор ∙ 4 Нм / 3000 оборотов в минуту / прямая гладкая вала / a1000 кодер

AC4/3000i ¥ 4 Нм при 3000 оборотах в минуту для кормовых и вспомогательных осей

A06B-0221-B100 - это сервомотор FANUC AC4/3000i серии Alpha C с непрерывным крутящим моментом 4 Нм при максимальной скорости 3000 оборотов в минуту.Эта комбинация крутящего момента и скорости нацелена на основные оси питания на компактных центрах обработки с ЧПУ, токарные станки и многофункциональные машины, где требованием конструкции является постоянный крутящий момент при умеренной скорости.Четыре ньютонов-метров достаточно, чтобы управлять средней скорости шаровой винт непосредственно на компактной оси без коробки передач.

Гладкий вал (SLK) передает крутящий момент исключительно через трение сцепления на узле сцепления.Отсутствие ключевого пути означает отсутствие геометрической непрерывности в вале.. Проверяйте крутящий момент зажима мачты при установке и периодически в эксплуатации.Ключ крепления, который расслабился, может развивать микросдвиг, который накапливается в ошибку позиционирования с течением времени.

Конфигурация B100 не имеет электромагнитного тормоза.Для грузовых или вертикальных осей, где требуется механическое удержание при сервовыключении, указывается вариант тормоза в серии A06B-0221.

Основные характеристики

a1000 Кодер ️ Дополнительный, необходимый при включении

a1000 - это инкрементальный кодер. CNC должен завершить цикл отсчета-возврата при каждом включении для установки даты положения оси.Это стандартное рабочее поведение для машин, оборудованных двигателями кодировщиков Alpha C.Для абсолютного положения при включении без самонаведения требуется вариант с абсолютным кодером.

Кодер чувствителен к механическому удару избегайте воздействия на вал двигателя во время установки и снятия.Не проводить испытания сопротивления изоляции (megger) на обмотках двигателя с подключенным кабелем кодераЭлектроника кодера не предназначена для высоковольтного испытательного импульса.

Частые вопросы

Вопрос 1: Какие усилители совместимы с A06B-0221-B100?

Сервоусилители серии FANUC Alpha C соответствуют классу двигателей AC4/3000i.Инкрементальный кодер a1000 требует соответствующего интерфейса кодера в усилителе ∙ проверять совместимость типа интерфейса кодера перед паровкой.

Вопрос 2: Машина требует самонастройки при каждом включении. Это связано с кодером a1000?

Да. для абсолютной позиции без ориентации,требуется двигатель с абсолютным кодером из той же серии A06B-0221..

Вопрос 3: Подходит ли гладкий вал (SLK) для приводов на ремне?

Да, при правильном выборе сцепления. Сцепление узел должен быть гладкий проходный тип трения размером для диаметра вала.спецификация зажима узла должна учитывать напряжение ремня в дополнение к передаваемому крутящему моментуНедостаточная сила сцепления под напряжением ремня и обратный момент может вызвать скольжение узла.

Вопрос 4: После замены двигателя ось, следующая за ошибкой, больше, чем ожидалось.

Проверьте параметр типа двигателя ЦНК несовместимость вызывает постоянную следующую ошибку. Проверьте, что кабель кодера полностью прикреплен к соединителю обратной связи усилителя. Проверьте крепление гладкого вала узла:Недостаточно зажатый узел создает механическое искажение, которое добавляет трение и увеличивает следующую ошибку, прежде чем сцепление в конечном итоге скользит.

Вопрос 5: Где находится источник A06B-0221-B100?

Посредством послепродажного рынка двигателей FANUC Alpha C специализированные дилеры двигателей с ЧПУ и службы ремонта/обмена.без тормоза) с таблички установленного двигателя перед заказом.
