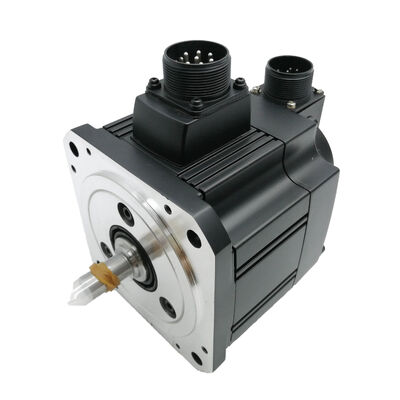

Серводвигатель Mitsubishi HC-SFS53 AC — новый в коробке, заводская пломба

Состояние: Абсолютно новый · Оригинальная упаковка · Заводская пломба

Номер детали: HC-SFS53 / HCSFS53

Серия: HC-SFS | Совместимые усилители: MR-J2S / MR-J3 / MR-J4

Обзор

Компактные размеры. 3000 об/мин. Готов к работе.

Mitsubishi HC-SFS53 — это серводвигатель переменного тока мощностью 500 Вт, рассчитанный на непрерывную работу со скоростью 3000 об/мин — более скоростной вариант в линейке HC-SFS мощностью 500 Вт, разработанный для применений, где время цикла и отклик оси так же важны, как и крутящий момент. Обеспечивая непрерывный крутящий момент 1,59 Н·м с пиковым значением 4,78 Н·м, он справляется с легкими и средними нагрузками на ось с точностью и повторяемостью, которыми известна серия HC-SFS.

Малый станок, тесный шкаф, быстрый цикл — вот среда, для которой был создан этот двигатель.

Каждый блок поставляется запечатанным в оригинальной заводской коробке Mitsubishi. Не установлен. Не под напряжением. Без доработок, без переупаковки, без какой-либо истории эксплуатации.

Основные характеристики

Создан для скорости, подкреплен точностью

При скорости 3000 об/мин HC-SFS53 находится на верхней границе диапазона HC-SFS мощностью 500 Вт. Этот запас по скорости напрямую транслируется в более быстрое перемещение оси, сокращение времени вне резания в приложениях для обработки и более отзывчивое позиционирование в высокоцикловой автоматизации — без перехода на более тяжелый и крупный корпус двигателя.

17-битный абсолютный энкодер обеспечивает точность. С разрешением 131 072 импульса на оборот и истинным сохранением абсолютного положения при отключении питания контроллер всегда знает положение оси. Нет необходимости в последовательности возврата в исходное положение при запуске. Нет потери положения после аварийной остановки. На предприятиях, работающих в несколько смен или испытывающих частые перебои с питанием, это является реальным эксплуатационным преимуществом.

Уплотнение вала по стандарту IP65 обеспечивает работоспособность двигателя в средах, где туман охлаждающей жидкости, мелкая металлическая пыль или взвешенные частицы являются частью повседневной реальности. Изоляция класса F обеспечивает дополнительный запас по тепловой нагрузке для непрерывных рабочих циклов, работающих длительное время без принудительного охлаждения.

Типичные применения

Малые токарные и фрезерные станки с ЧПУ — Оси подачи и приводы револьверной головки, где компактный двигатель мощностью 500 Вт при 3000 об/мин обеспечивает необходимый профиль скорости и крутящего момента для легкой резки и быстрого ускоренного перемещения.

Оборудование для сборки полупроводников и электроники — Машины для захвата и размещения, склейки и инспекции, требующие точного, повторяемого позиционирования в компактном корпусе двигателя.

Системы лазерной резки и маркировки — Оси высокоскоростного позиционирования, где быстрая реакция и точность энкодера напрямую влияют на качество резки и производительность.

Автоматизированное испытательное оборудование — Оси движения в функциональных тестерах и измерительных системах, требующих чистого, повторяемого позиционирования без механического люфта.

Общая заводская автоматизация — Поворотные столы, роторные позиционеры и конвейерные приводы в ячейках, где ограничено пространство и время цикла определяет производительность.

Примечание о доступности

HC-SFS53 широко используется в компактных машинных платформах от различных производителей оригинального оборудования. Когда один из них выходит из строя неожиданно, сроки поставки со склада могут увеличиться — особенно для моделей с нестандартными номинальными характеристиками. Наличие на складе запечатанного, проверенного нового запасного блока полностью устраняет этот риск. Для системных интеграторов, работающих в условиях сжатых сроков, наличие блока на складе до начала проекта устраняет один риск для графика, прежде чем он сможет стать проблемой.

Часто задаваемые вопросы

В1: В чем разница между HC-SFS52 и HC-SFS53?

О: Оба являются двигателями мощностью 500 Вт серии HC-SFS. HC-SFS52 рассчитан на 2000 об/мин с более высоким непрерывным крутящим моментом 2,39 Н·м. HC-SFS53 работает на скорости 3000 об/мин с номинальным крутящим моментом 1,59 Н·м. Выбирайте в зависимости от того, требуется ли приложению больший крутящий момент на низкой скорости или более быстрое перемещение оси на высокой скорости.

В2: Какие сервоусилители совместимы с HC-SFS53?

О: HC-SFS53 совместим с сервоусилителями Mitsubishi серий MR-J2S, MR-J3 и MR-J4. Перед вводом в эксплуатацию убедитесь, что номинальный выходной ток усилителя соответствует спецификации двигателя 500 Вт / 200 В.

В3: Включает ли этот двигатель встроенный тормоз?

О: Нет. HC-SFS53 — это стандартный вариант без электромагнитного тормоза. Для вертикальных осей или применений с гравитационной нагрузкой, требующих механического удержания положения при потере питания, вместо этого следует использовать HC-SFS53B.

В4: Что означает «Новый в коробке, заводская пломба» в этом объявлении?

О: Двигатель никогда не устанавливался, не подключался к питанию и не проходил полевых испытаний. Он находится в оригинальной упаковке Mitsubishi со всеми заводскими пломбами — в том же состоянии, в котором он покинул производственное предприятие. Никакой доработки или перемаркировки не проводилось.

В5: Требуется ли 17-битному энкодеру батарея для сохранения абсолютного положения?

О: Для однооборотного абсолютного режима работы батарея не требуется. Для сохранения многооборотного абсолютного положения при отключении питания требуется резервное питание от батареи на стороне усилителя — это требование уровня усилителя, а не ограничение самого двигателя HC-SFS53.
