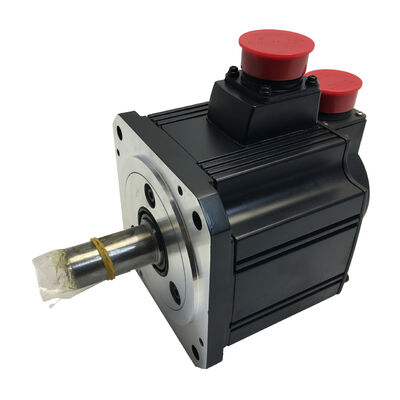

Серводвигатель Mitsubishi HC-SFS53K AC — 500 Вт MELSERVO J2S 3000 об/мин с шпонкой | Новый в коробке | Быстрая доставка | В наличии

Существуют установки, где муфта с зажимным кольцом работает идеально, и существуют установки, где она не работает — где передаваемый крутящий момент, ударная нагрузка или требование к шпоночному пазу в ведомом компоненте делают шпоночный вал правильным механическим интерфейсом. Именно это и обеспечивает имеет тот же гладкий вал с заводской фрезеровкой параллельного шпоночного паза и шпонкой. Все характеристики двигателя — выходная мощность, крутящий момент, скорость, энкодер, фланец, степень защиты IP — идентичны. Выбирайте вариант K, когда ведомый компонент (шкив, звездочка, ступица шестерни или вход редуктора) требует шпоночного интерфейса вала.: тот же проверенный серводвигатель HC-SFS53 мощностью 500 Вт / 3000 об/мин с заводской фрезеровкой шпоночного паза на выходном валу. Новый, запечатанный в оригинальной упаковке Mitsubishi Electric и в наличии для немедленной отправки.

Технические характеристики

Шпоночный вал — когда и почему это важно

Различие между стандартным гладким валом и шпоночным валом сводится к одному вопросу: как крутящий момент фактически передается от вала двигателя к ведомому компоненту?

Гладкий прямой вал полностью полагается на силу зажима муфты — обычно это муфта с зажимным кольцом с разрезной ступицей или коническая втулка — для захвата вала и предотвращения проскальзывания при вращении. Для многих сервоприложений этого вполне достаточно. Но есть случаи, когда этого недостаточно. Шкивы, звездочки и ступицы шестерен, изначально разработанные для двигателей со шпоночным валом, имеют отверстие под шпонку в качестве стандартного интерфейса. При модернизации, заменяющей изношенные или вышедшие из строя двигатели, необходимо соответствовать исходной конфигурации вала. Высокие ударные нагрузки — от механизмов индексирования, внезапного торможения или агрессивных профилей ускорения — предъявляют более высокие требования к интерфейсу муфты, чем может надежно выдержать только зажим в течение длительного времени.

Корпус со степенью защиты IP65 имеет тот же гладкий вал с заводской фрезеровкой параллельного шпоночного паза и шпонкой. Все характеристики двигателя — выходная мощность, крутящий момент, скорость, энкодер, фланец, степень защиты IP — идентичны. Выбирайте вариант K, когда ведомый компонент (шкив, звездочка, ступица шестерни или вход редуктора) требует шпоночного интерфейса вала.500 Вт при 3000 об/мин — Оптимизированная по скорости сторона семейства HC-SFS 500 Вт

В линейке HC-SFS 500 Вт Mitsubishi предлагает два варианта номинальной скорости.

HC-SFS52K работает на скорости 2000 об/мин с более высоким номинальным крутящим моментом (2,39 Нм); HC-SFS53K имеет тот же гладкий вал с заводской фрезеровкой параллельного шпоночного паза и шпонкой. Все характеристики двигателя — выходная мощность, крутящий момент, скорость, энкодер, фланец, степень защиты IP — идентичны. Выбирайте вариант K, когда ведомый компонент (шкив, звездочка, ступица шестерни или вход редуктора) требует шпоночного интерфейса вала.3000 об/мин с крутящим моментом 1,59 Нм. Выходная мощность номинально одинакова — разница заключается в том, как эта мощность распределяется в диапазоне скоростей.Вариант с 3000 об/мин является лучшим выбором, когда ось станка часто работает на более высоких скоростях, когда более быстрая быстрая подача сокращает время цикла, или когда передаточное число механизма требует более высокой входной скорости при более низкой выходной скорости. На осях станков с ЧПУ, конвейерных системах и приводах поворотных столов это преимущество в скорости напрямую приводит к сокращению времени простоя между операциями на деталь.

17-битный абсолютный энкодер — Положение всегда известно

Каждый HC-SFS53K покидает завод с

17-битным абсолютным оптическим энкодером, интегрированным в корпус двигателя — 131 072 дискретных положения на оборот вала, передаваемых через высокоскоростной последовательный протокол Mitsubishi на сервоусилитель.Будучи абсолютным, энкодер сохраняет положение вала двигателя при отключении питания, когда установлена батарея усилителя. При запуске станка не требуется последовательность возврата в исходное положение. Для многоосевых станков, где перед готовностью станка последовательно выполняется поиск исходного положения на всех осях, устранение этого процесса экономит измеримое время при каждом цикле включения питания на протяжении всего срока службы станка. Энкодер также обеспечивает разрешение обратной связи, необходимое для точного интерполированного движения и высокой повторяемости позиционирования в требовательных приложениях.

Маслостойкая манжета и IP65 — Создан для производственных условий

Наряду со шпоночным валом, HC-SFS53K оснащен той же

заводской маслостойкой манжетой на отверстии вала со стороны привода, что и остальные модели серии HC-SFS. На активных станках в воздухе вокруг двигателя присутствуют охлаждающая жидкость, смазочно-охлаждающая жидкость и мелкие частицы стружки — маслостойкая манжета закрывает проникновение через вал как наиболее прямой путь загрязнения в подшипник и полость энкодера.

Корпус со степенью защиты IP65 распространяет эту защиту на весь корпус двигателя: полное исключение пыли и устойчивость к струям воды под любым углом. Дополнительный защитный кожух не требуется для стандартных установок станков или промышленной автоматизации. Этот уровень защиты является стандартным для всей серии HC-SFS и является одной из причин, по которой эти двигатели часто выбираются в качестве первой спецификации для станков с ЧПУ и производственного оборудования.Совместимые сервоусилители

HC-SFS53K является механическим вариантом HC-SFS53 — подбор усилителя идентичен. Правильные приводы:

MR-J2S-60A (аналоговый/импульсный интерфейс) или MR-J2S-60B (сетевой интерфейс SSCNET для многоосевых систем), оба мощностью 600 Вт в платформе MELSERVO J2S. MR-J2S-60CP также совместим для автономных приложений позиционирования. Все три усилителя работают с двигателем идентично — суффикс K не влияет на совместимость усилителя.Выбор усилителя зависит от архитектуры управления: импульсный сигнал от ПЛК или ЧПУ для типа А, или оптоволоконная сеть SSCNET от модуля управления серии А или Q для типа В.

Применение

HC-SFS53K используется везде, где требуются характеристики производительности HC-SFS53, и где шпоночный интерфейс вала необходим или предпочтителен:

Подающие оси станков с ЧПУ

— оси X, Y, Z на небольших вертикальных и горизонтальных обрабатывающих центрах, особенно там, где муфта шарико-винтовой передачи спроектирована для шпоночного валаТокарные центры с ЧПУ

— подающие оси Z и X, особенно при модернизации старых серводвигателей со шпоночным валом, где компонент муфты уже имеет отверстие под шпонкуПоворотные столы и приводы 4-й оси

— где входной вал червячной передачи или приводная муфта принимает шпоночный вал двигателя в качестве стандартного интерфейсаКонвейерные и погрузочно-разгрузочные системы

— приводы, где ременной шкив или звездочка с отверстием под шпонку напрямую соединяются с валом двигателяУстановки с редуктором

— где промежуточная коробка передач принимает шпоночный входной вал, обеспечивая надежное механическое соединение для циклов работы с высокими ударными или реверсивными нагрузкамиСуставы промышленных роботов

— приводы предплечья и локтя на шарнирных роботах и роботах SCARA средней грузоподъемности, где шпоночное соединение указано в первоначальной конструкцииОбзор вариантов HC-SFS53

Базовый двигатель HC-SFS53 охватывает четыре механические конфигурации, все с одинаковыми электрическими характеристиками:

HC-SFS53

• имеет простой гладкий вал; HC-SFS53B
• — гладкий вал, с электромагнитным тормозом с пружинным приводомHC-SFS53K
• имеет тот же гладкий вал с заводской фрезеровкой параллельного шпоночного паза и шпонкой. Все характеристики двигателя — выходная мощность, крутящий момент, скорость, энкодер, фланец, степень защиты IP — идентичны. Выбирайте вариант K, когда ведомый компонент (шкив, звездочка, ступица шестерни или вход редуктора) требует шпоночного интерфейса вала.шпоночный вал, без тормоза (данное объявление)HC-SFS53BK
• — шпоночный вал, с электромагнитным тормозомВсе варианты обеспечивают мощность 500 Вт при 3000 об/мин, номинальный крутящий момент 1,59 Нм, 17-битный абсолютный энкодер, корпус IP65 и фланец 130 × 130 мм. Выбор между вариантами является чисто вопросом механического интерфейса и требований к удержанию безопасности — характеристики сервопривода идентичны для всех четырех.

Часто задаваемые вопросы

В1: В чем разница между HC-SFS53 и HC-SFS53K?

Единственная разница в вале.

HC-SFS53 имеет простой гладкий вал; HC-SFS53K имеет тот же гладкий вал с заводской фрезеровкой параллельного шпоночного паза и шпонкой. Все характеристики двигателя — выходная мощность, крутящий момент, скорость, энкодер, фланец, степень защиты IP — идентичны. Выбирайте вариант K, когда ведомый компонент (шкив, звездочка, ступица шестерни или вход редуктора) требует шпоночного интерфейса вала.В2: Какой сервоусилитель совместим с HC-SFS53K?

HC-SFS53K работает с сервоусилителями

MR-J2S-60A (аналоговый/импульсный интерфейс) или MR-J2S-60B (сетевой интерфейс SSCNET для многоосевых систем), оба мощностью 600 Вт в платформе MELSERVO J2S. MR-J2S-60CP также совместим для автономных приложений позиционирования. Все три усилителя работают с двигателем идентично — суффикс K не влияет на совместимость усилителя.В3: Влияет ли шпоночный вал на степень защиты IP65?

Степень защиты IP65 относится к корпусу двигателя, за исключением конца вала и интерфейса разъема — что является стандартом для всей серии HC-SFS независимо от типа вала. Сам шпоночный паз не снижает уровень защиты двигателя от окружающей среды. Заводская маслостойкая манжета на отверстии вала обеспечивает первичный барьер от загрязнения на проникновении вала, и это идентично как для стандартных, так и для K вариантов.

В4: Поддерживает ли HC-SFS53K сохранение абсолютного положения при отключении питания?

Да. 17-битный энкодер является абсолютным. При установке

батареи Mitsubishi A6BAT в сервоусилитель, данные о многооборотном положении сохраняются при отключении основного питания. При следующем запуске все положения осей доступны немедленно, без необходимости поиска исходного положения или возврата в исходное положение.В5: Какова замена текущего поколения для HC-SFS53K?

Серия HC-SFS является частью снятого с производства поколения MELSERVO J2S от Mitsubishi. Ближайшим эквивалентом текущего поколения в активной линейке Mitsubishi является

HG-JR53 (серия MELSERVO J4) — та же мощность 500 Вт, 3000 об/мин, маслостойкая манжета, с энкодером более высокого разрешения 22-бит и степенью защиты IP67, но требующий усилителей серии J4. Для существующих станков платформы J2S, HC-SFS53K остается правильной спецификацией для обслуживания и запасных частей.
