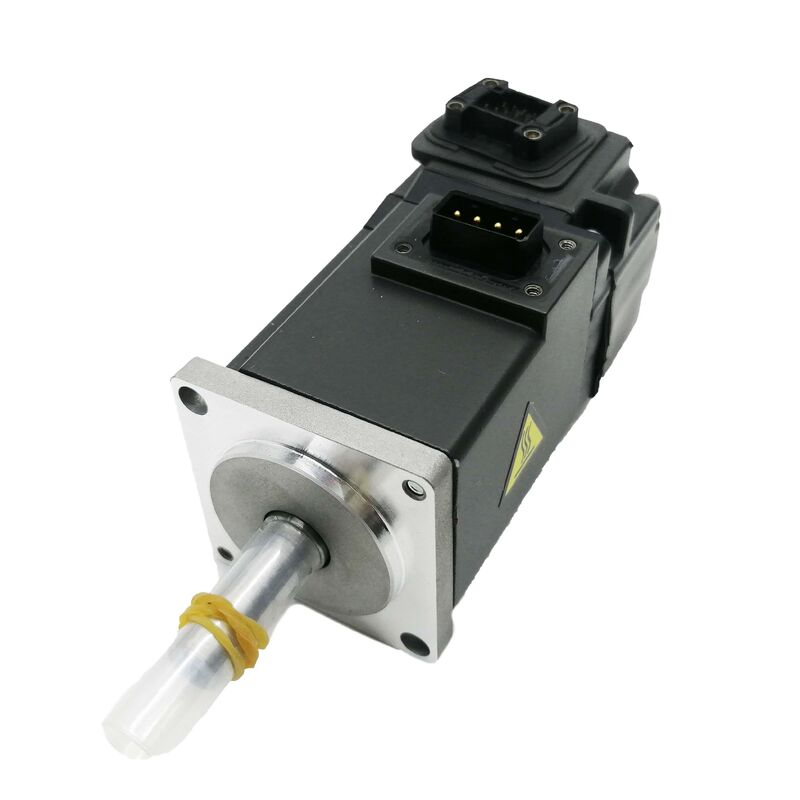

Серводвигатель переменного тока Mitsubishi HG-KR73J — 750 Вт | 3000 об/мин | 22-битный абсолютный энкодер | Масляный уплотнитель | IP65 | MELSERVO J4

Когда сервоось должна быстро работать, точно удерживать положение и выдерживать условия внутри корпуса станка без дополнительных мер защиты, выбор невелик. Mitsubishi HG-KR73J соответствует всем требованиям: выходная мощность 750 Вт с низкой инерцией, 22-битный абсолютный энкодер с разрешением 4 194 304 позиции на оборот, установленный на заводе масляный уплотнитель и корпус со степенью защиты IP65 — все это в корпусе размером 80x80 мм от актуального поколения платформы MELSERVO J4 от Mitsubishi. Это рабочий серводвигатель для рабочих станков, а не выставочный образец.

Технические характеристики

22-битный энкодер: число, определяющее разницу в производительности

Энкодер HG-KR73J выгодно отличает этот двигатель от предшественников поколения J2S. Старый HC-MFS73 имел 17-битный абсолютный энкодер с разрешением 131 072 ппр. HG-KR73J оснащен 22-битным абсолютным энкодером с разрешением 4 194 304 ппр — это в 32 раза большее разрешение по положению на оборот вала при том же физическом размере корпуса.

В конкретных цифрах: при 3000 об/мин энкодер передает примерно 209 миллионов обновлений положения в минуту сервоусилителю. Петля управления усилителя MR-J4 использует такую плотность обратной связи для подавления пульсаций скорости, уменьшения ошибки слежения и поддержания точности положения во всем диапазоне скоростей. Результат проявляется в качестве поверхности обработанных деталей, качестве швов сварных узлов и повторяемости операций захвата и перемещения, выполняющих тысячи циклов за смену.

Будучи абсолютным, энкодер сохраняет полные данные о многооборотном положении при отключении питания — при условии установки батареи MR-BAT6V1SET в усилитель. Нет необходимости в последовательности поиска нуля при запуске. Машина находится в нужном положении сразу после включения питания.

Масляный уплотнитель и IP65 — для эксплуатации, а не для витрины

суффикс J в названии HG-KR73J обозначает установленный на заводе масляный уплотнитель на выходном отверстии вала. Базовая модель HG-KR73 (без J) поставляется без него. Масляный уплотнитель закрывает основной путь проникновения в полость подшипника и корпус энкодера — зазор, через который со временем могут проникать смазочно-охлаждающая жидкость, масляный туман и металлические частицы.

В сочетании с корпусом со степенью защиты IP65 — полная защита от пыли, устойчивость к струям воды — этот двигатель рассчитан на прямую установку на станках с ЧПУ, шлифовальных станках и автоматизированном производственном оборудовании без дополнительного защитного кожуха. Комбинация IP65 + масляный уплотнитель — это стандартная комбинация, которую Mitsubishi документирует для сред станков, и причина выбора варианта J для любой установки, где вблизи места крепления двигателя присутствуют СОЖ или технологические жидкости.

Для чистых помещений или сухих автоматизированных сред, где уплотнение вала не требуется, базовая модель HG-KR73 является более легким и экономичным выбором.

Динамика низкой инерции: скорость нарастания мощности 45,2 кВт/с

Скорость нарастания мощности — квадрат номинального крутящего момента, деленный на инерцию двигателя — это единственное число, которое лучше всего описывает, насколько агрессивно двигатель может ускоряться. HG-KR73J обеспечивает скорость нарастания мощности 45,2 кВт/с. Для двигателя мощностью 750 Вт в корпусе 80 мм этот показатель отражает фундаментальное преимущество конструкции HG-KR с низкой инерцией: ротор, разработанный для быстрого изменения скорости, а не только для ее поддержания.

Что это означает в эксплуатации: двигатель достигает 3000 об/мин с места за более короткий промежуток времени, завершает позиционирование с более короткими паузами на скорости и быстрее восстанавливается после возмущений нагрузки. В высокоцикловой автоматизации — приводы суставов роботов, оси захвата и перемещения, подающие механизмы, поворотные столы — эти доли секунды на цикл накапливаются за производственную смену, приводя к измеримой разнице в производительности.

Рекомендуемое соотношение инерции нагрузки к инерции двигателя для HG-KR73J составляет до 17 раз больше собственной инерции двигателя. Функции адаптивной настройки усилителя MR-J4 могут обрабатывать нагрузки в этом диапазоне без ручной регулировки усиления — усилитель автоматически определяет характеристики нагрузки при запуске и соответствующим образом корректирует параметры.

Интеграция с платформой MELSERVO J4

HG-KR73J — это двигатель актуального поколения MELSERVO J4, который работает в паре с сервоусилителями MR-J4-70A, MR-J4-70B или MR-J4-70GF.

MR-J4-70A обрабатывает аналоговые сигналы напряжения и импульсные команды — стандартный интерфейс для ПЛК, автономных систем ЧПУ и плат управления движением, выдающих сигналы импульса/направления или CW/CCW.

MR-J4-70B подключается к оптической сети Mitsubishi SSCNETIII/H, где несколько осей синхронизируются по высокоскоростной оптоволоконной связи с циклами связи до 0,222 мс. Многоосевые станки с жесткими требованиями к синхронизации — портальные системы, электронное зубчатое зацепление, скоординированные суставы роботов — являются естественной областью применения варианта B.

MR-J4-70GF поддерживает сеть CC-Link IE Field для интеграции в заводскую сеть.

Все три усилителя обладают набором функций MR-J4: автоматическая настройка в реальном времени, адаптивное подавление вибраций, однократная настройка и полный доступ к параметрам через программное обеспечение MR Configurator2. Кабель энкодера для HG-KR73J использует серию Mitsubishi MR-J3ENCBL (тип A1 или A2 в зависимости от направления выхода кабеля) — ту же семейство кабелей, что используется для двигателей серий HG-KR и HG-MR, что упрощает управление запасными частями в многоосевых системах.

Где устанавливается HG-KR73J

Профиль низкой инерции мощностью 750 Вт в корпусе 80 мм занимает определенную и широко представленную нишу применения:

Вспомогательные оси обрабатывающих центров с ЧПУ — приводы магазинов инструментов, автоматических сменщиков паллет, поворотных четвертых осей и приводы конвейеров для стружки на станках малого и среднего размера — все они имеют те же общие характеристики, которые заполняет этот двигатель.

Приводы суставов промышленных роботов — запястные и локтевые суставы 6-осевых роботов класса грузоподъемности 5-10 кг, где требуются быстрые, легкие и мощные приводы.

Автоматизация электронного монтажа — приводы для перемещения печатных плат, установки компонентов и дозаторов, где разрешение 22-битного энкодера и быстрая реакция с низкой инерцией напрямую способствуют точности позиционирования и производительности.

Упаковочное и маркировочное оборудование — приводы подачи пленки, нанесения этикеток и запаечных губок, где скорость цикла и повторяемость положения на миллионах циклов определяют ценность машины.

Системы индексации конвейеров и роторного переноса — поворотные столы с сервоприводом и оси позиционирования конвейеров, где сочетание быстрой стабилизации и абсолютного запуска энкодера полезно в эксплуатации.

Обзор вариантов HG-KR73

Двигатель HG-KR73 доступен в четырех механических конфигурациях, все они имеют платформу 750 Вт, 22-бит, 2,4 Нм, 3000 об/мин, IP65, 80x80 мм:

HG-KR73J — правильный выбор для сред с присутствием СОЖ без требований к удержанию вала. Для вертикальных осей или нагруженных гравитацией установок, требующих удержания при отключенном питании, подходящим вариантом является HG-KR73BJ (масляный уплотнитель + тормоз).

Часто задаваемые вопросы

В1: В чем разница между HG-KR73 и HG-KR73J?

Единственное механическое отличие — это масляный уплотнитель на валу со стороны привода. HG-KR73J включает его в стандартной комплектации; HG-KR73 — нет. Все характеристики производительности — мощность, крутящий момент, скорость, энкодер, степень защиты IP, размер фланца — идентичны. Выбирайте вариант J для любой установки в корпусе станка, рядом с СОЖ или в любой среде, где вблизи места крепления двигателя присутствуют жидкости или масляный туман.

В2: Какой сервоусилитель сочетается с HG-KR73J?

HG-KR73J совместим с MR-J4-70A (интерфейс импульсных/аналоговых сигналов), MR-J4-70B (оптическая сеть SSCNETIII/H) и MR-J4-70GF (сеть CC-Link IE Field). Все это усилители MR-J4 класса 750 Вт. Правильный выбор зависит от интерфейса команд используемого хост-контроллера. Кабель энкодера относится к серии MR-J3ENCBL (тип A1 для выхода со стороны вала, тип A2 для выхода с противоположной стороны).

В3: Требует ли 22-битный энкодер батареи, и какая батарея используется?

Да — абсолютный многооборотный счетчик положения требует литиевой батареи для сохранения данных при отключении питания. Mitsubishi указывает батарейный блок MR-BAT6V1SET, устанавливаемый в держатель батареи сервоусилителя (не в двигатель). Без батареи данные о положении теряются при отключении питания, и при следующем запуске требуется поиск нуля. Замена батареи — это плановая задача технического обслуживания; интервал зависит от температуры окружающей среды и частоты циклов включения/выключения питания.

В4: Каково допустимое соотношение инерции нагрузки к инерции двигателя для HG-KR73J?

Mitsubishi указывает рекомендуемое соотношение инерции нагрузки к инерции двигателя 17 или менее для HG-KR73J (инерция ротора 1,26 × 10⁻⁴ кг·м²). Автоматическая настройка в реальном времени усилителя MR-J4 автоматически адаптирует настройки усиления к подключенной нагрузке при запуске. Превышение рекомендуемого соотношения возможно, но обычно требует тщательной ручной регулировки усиления и может снизить полосу пропускания сервопривода.

В5: Как HG-KR73J сравнивается с HC-MFS73 из старого поколения J2S?

HG-KR73J (MELSERVO J4) является функциональным преемником HC-MFS73 (MELSERVO J2S) в классе 750 Вт с низкой инерцией и корпусом 80 мм. Основные улучшения — это энкодер — 22-битный / 4 194 304 ппр против 17-битного / 131 072 ппр у HC-MFS73 — и платформа усилителя MR-J4, которая добавляет оптоволоконную связь SSCNETIII/H, более высокую пропускную способность петли управления и улучшенную автоматическую настройку. Два поколения используют разные усилители и разные кабели энкодера, и они не взаимозаменяемы без переподключения и замены усилителя.
