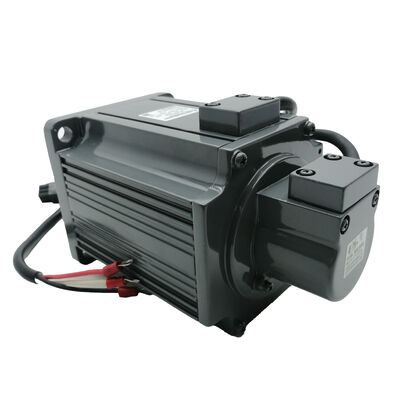

Сервомотор Mitsubishi HA-FF33C-S5 HAFF33CS5

Mitsubishi HA-FF33C-S5 (HAFF33CS5) — 300 Вт серводвигатель переменного тока, разъем Cannon, специальная спецификация, 3000 об/мин, серия MELSERVO HA-FF

Обзор продукта

Номер детали: HA-FF33C-S5

Также ищут как: HAFF33CS5, HA FF 33C S5, HA-FF33C S5

Серия: Mitsubishi MELSERVO HA-FF (низкая инерция, малая мощность)

Классификация: Бесщеточный серводвигатель переменного тока с низкой инерцией — 300 Вт, класс 200 В, 3000 об/мин, разъем Cannon, специальная спецификация

Понимание этого номера детали в семействе HA-FF

Серия Mitsubishi HA-FF представляет собой более раннее поколение серводвигателей MELSERVO малой мощности — компактные, с низкой инерцией, охватывающие диапазон от 50 Вт до 600 Вт, все рассчитаны на 3000 об/мин. В этом семействе HA-FF33 является представителем мощностью 300 Вт с номинальным крутящим моментом 2,9 Нм, фланцем с центрирующим диаметром 70 мм и степенью защиты IP54.

Что отличает HA-FF33C-S5 от базового HA-FF33, так это два специальных обозначения, определяющих его физическую идентичность и конфигурацию.

C в номере детали обозначает разъем питания типа Cannon (круглый разъем типа MS), заменяющий выводы проводов стандартного варианта двигателя.

Фазы питания подключаются через круглый разъем военного типа, а не через выходящие провода — это существенное отличие, когда двигатель находится внутри станка, где подключение и отключение разъема является обычной задачей технического обслуживания.

-S5 — это обозначение специальная заводская спецификация, указывающее на определенную модификацию от стандартной — обычно изменение длины вала, специальная конфигурация кабеля, модификация энкодера или требование к сборке OEM. Эксплуатационные параметры самого двигателя остаются такими же, как у базовой платформы HA-FF33.

Для целей закупки и технического обслуживания необходимо использовать полный точный номер детали — HA-FF33C-S5 — без замены.

HA-FF33B-S5 или HA-FF33C без суффикса S5 — это другая физическая деталь.

Технические характеристики

Специальная спецификация -S5 определяет заводское изменение базового HA-FF33C. Перед использованием в новой конструкции подтвердите точные детали конфигурации в соответствии с листом спецификаций Mitsubishi S5 для этого номера детали.

Серия HA-FF: Маленькая, Быстрая, Легкая нагрузка

Серия Mitsubishi HA-FF была разработана для определенного типа сервоприложений: компактные станки, где нагрузка невелика, рабочая скорость высока, а время цикла является первостепенной задачей. Оборудование для сборки электронных компонентов, механизмы для перемещения полупроводников, небольшие системы pick-and-place, легкие столы позиционирования X-Y и головки для нанесения этикеток — вот среды, для которых была создана эта серия.

Определяющей характеристикой двигателей с низкой инерцией является их способность быстро ускоряться и замедляться.

Когда собственный угловой момент ротора мал по сравнению с крутящим моментом, который может обеспечить усилитель, ось почти мгновенно реагирует на команды скорости. Для приложений, выполняющих множество коротких перемещений в минуту — определяющий рабочий цикл сборочного и погрузочно-разгрузочного оборудования — это напрямую приводит к увеличению производительности.

Двигатель с низкой инерцией быстрее завершает каждое перемещение, проводит меньше времени при пиковом токе и позволяет механическому конструктору устанавливать более короткие времена ожидания между перемещениями.

300-ваттный HA-FF33 занимает среднее положение в линейке HA-FF. Он вдвое мощнее HA-FF13 (100 Вт) и вдвое слабее HA-FF63 (600 Вт).

Для автоматизации легких задач, которые обслуживают эти двигатели, 300 Вт и 2,9 Нм номинального крутящего момента часто являются именно той мощностью, которая требуется — достаточной для привода умеренно тяжелой платформы или транспортного механизма без необходимости использования более крупного и тяжелого двигателя, который добавил бы ненужную массу и инерцию движущейся конструкции.

Разъем Cannon: почему суффикс C имеет значение

В стандартном HA-FF33 подключения питания двигателя выходят в виде проводов — проводников, которые установщик подключает к усилителю через клеммную колодку или обжатый вручную разъем. HA-FF33C заменяет эти провода круглым разъемом типа Cannon MS, установленным непосредственно на корпусе двигателя.

Это больше, чем косметическое отличие. Круглые разъемы военного типа — семейство разъемов, которое Mitsubishi и многие другие производители двигателей использовали в двигателях серии HA-FF — имеют определенные практические преимущества в условиях эксплуатации станков:

Подтверждение надежного соединения. Фиксирующее кольцо байонетного типа на разъемах типа MS фиксируется с четким щелчком, который установщик может почувствовать через перчатки.

В отличие от провода, обжатого на клемме, нет никакой неопределенности относительно того, завершено ли соединение.

Простое отключение для обслуживания. Снятие двигателя для замены энкодера, обслуживания подшипников или замены двигателя требует только поворота фиксирующего кольца и вытягивания корпуса разъема. Альтернатива — отсоединение проводов от клеммной колодки — требует инструментов и тщательного ведения записей о том, какой провод куда идет.

Совместимость и замена кабелей. Разъем Cannon на двигателе имеет стандартный разъем для сопряжения.

Запасные силовые кабели доступны от Mitsubishi как каталожные позиции с указанной длиной кабеля. Двигатели с выводами проводов требуют от установщика подготовки пользовательских терминалов; двигатели с разъемами используют стандартные сборки.

Для станков, которые будут обслуживаться в полевых условиях, особенно многоосевых станков, где в течение срока службы станка может потребоваться замена нескольких двигателей, интерфейс разъема сокращает время обслуживания и риск ошибок при подключении.

Специальная спецификация -S5: что это означает на практике

Mitsubishi использует буквенно-цифровые суффиксы — S1, S5, S13, S15 и другие — для обозначения специальных заводских спецификаций.

Это определенные отклонения от стандартного продукта, созданные для удовлетворения конкретных требований OEM и документированные во внутренних листах спецификаций Mitsubishi. Они могут включать измененную длину или диаметр вала, определенное направление вывода кабеля, другой тип или разрешение энкодера, измененный диаметр фланца или комбинации нескольких из этих параметров.

Что остается неизменным во всех специальных спецификациях, так это то, что данные о производительности базового двигателя — номинальная скорость, номинальный крутящий момент, тип энкодера и совместимость с усилителем — остаются неизменными. HA-FF33C-S5 работает идентично базовому HA-FF33C по всем электрическим и динамическим параметрам.

Обозначение S5 фиксирует физический атрибут или атрибут конфигурации конкретного устройства.

Практическое следствие для поиска: только точный суффикс взаимозаменяем с оригиналом. HA-FF33C без суффикса S5 или с другим номером специальной спецификации может физически не подойти к оригинальному станку.

При закупке HA-FF33C-S5 в качестве замены, подбирайте полный номер детали. В случае сомнений сравните физические размеры имеющегося устройства с оригиналом перед установкой.

Совместимые усилители

Двигатели серии HA-FF сочетаются с усилителями класса MR-J2-40 — устройством мощностью 400 Вт первой серии MR-J2. Сочетание HA-FF33C с MR-J2-40CT (усилитель позиционирования с поддержкой CC-Link) документировано в руководстве по эксплуатации MR-J2-CT; стандартный HA-FF33 также сочетается с универсальным MR-J2-40A.

Стоит явно указать на контекст поколений: серия HA-FF предшествует платформе J2-Super (MR-J2S).

Эти двигатели используют более ранний последовательный энкодер, а не протокол J2-Super на 17 бит. Они несовместимы с усилителями MR-J2S без аппаратного адаптера и вообще несовместимы с усилителями MR-J3 или MR-J4.

Для станков, работающих с оригинальными усилителями MR-J2-40 (первого поколения) и двигателями HA-FF33C-S5, путь поиска прост: замена на аналогичную.

Для станков, которые модернизируются или обновляются до более поздних поколений сервоплатформ Mitsubishi, двигатель также должен быть обновлен — как правило, до HC-KFS43 или аналогичного двигателя малой мощности с низкой инерцией из более поздней серии, соответствующей новому поколению усилителя.

Батарея для резервного питания абсолютного положения — если система использует режим абсолютного энкодера — находится в усилителе MR-J2, а не в двигателе.

Обзор мощности серии HA-FF

Все модели в линейке имеют одинаковую номинальную скорость 3000 об/мин и философию дизайна с низкой инерцией и малой мощностью.

HA-FF33 занимает среднее положение в диапазоне мощностей, с той же степенью защиты IP54, что и модели на 050 Вт, 400 Вт и 600 Вт. (Модели на 100 Вт и 200 Вт имеют степень защиты IP44, а не IP54 — деталь, которую стоит проверить, когда двигатель используется в средах с периодическим попаданием брызг охлаждающей жидкости или воды.)

Типичные применения

Сборка и обработка электронных компонентов. Головки pick-and-place, питатели компонентов и оси столов для склеивания на оборудовании для поверхностного монтажа являются классическими применениями серии HA-FF. Сочетание низкой инерции ротора — быстрое ускорение — и компактных физических размеров подходит для многоосевых сборочных станков, где множество небольших сервоприводов размещаются в ограниченном объеме станка.

Оборудование для обработки полупроводниковых пластин. Манипуляторы для переноса пластин, загрузчики магазинов и приводы столов на оборудовании для обработки полупроводников используют небольшие серводвигатели с низкой инерцией на 200 В в точном диапазоне мощностей, который охватывает HA-FF33. Герметичная конструкция IP54 обеспечивает достаточную защиту от пыли технологической среды и легкого загрязнения воздуха, присутствующего в этих системах.

Машины для нанесения этикеток и печати с последующим нанесением. Сервоприводные головки для дозирования и нанесения этикеток требуют точной синхронизации скорости с производственной линией, легкой конструкции для минимизации инерции на манипуляторе и компактного форм-фактора двигателя.

HA-FF33C-S5 с его интерфейсом разъема и мощностью 300 Вт хорошо подходит для этого типа применения.

Небольшие столы позиционирования и инспекции X-Y. Координатно-измерительные приспособления, оптические инспекционные системы и небольшие вспомогательные устройства для станков с ЧПУ с легкой массой стола используют сервоприводы малой мощности, где основным ограничением проектирования является производительность ускорения, а не постоянный крутящий момент.

Вспомогательные оси на более крупных станках. Не каждая сервоось на станке или упаковочной линии является основным приводом подачи или формовки.

Манипуляторы смены инструмента, выталкиватели деталей, шатл-механизмы и вспомогательные зажимные приводы часто работают на 200–400 Вт при легких нагрузках. HA-FF33 чисто справляется с этими вторичными осями в пределах своего корпуса с классом защиты IP54.

Часто задаваемые вопросы

В1: Что означает суффикс "C" в HA-FF33C-S5, и взаимозаменяем ли он со стандартным HA-FF33?

"C" обозначает разъем типа Cannon (круглый разъем типа MS) для входа питания двигателя вместо проводов стандартного HA-FF33. Электрические характеристики и характеристики производительности идентичны — 300 Вт, 2,9 Нм номинального крутящего момента, 3000 об/мин.

Они физически не взаимозаменяемы без модификации кабеля, поскольку стандартный двигатель заканчивается голыми проводами, а вариант C — ответным круглым разъемом. Убедитесь, что ваш силовой кабель использует правильный ответный разъем для варианта C перед заказом.

В2: Что обозначает специальная спецификация "-S5" и может ли стандартный HA-FF33C быть заменой?

-S5 — это специальная заводская спецификация, которая определяет модификацию стандартного двигателя — обычно размер вала, направление прокладки кабеля или монтажную особенность, указанную OEM-клиентом. Базовая производительность двигателя не меняется.

Возможна ли замена стандартным HA-FF33C, полностью зависит от того, что фактически указывает модификация -S5.

Без подтверждения листа спецификаций S5 от Mitsubishi, замена несет риск несоответствия физических размеров или конфигурации. Для прямой замены подбирайте полный номер детали.

В3: Какой усилитель совместим с HA-FF33C-S5?

Серия HA-FF33 сочетается с усилителями класса MR-J2-40 — первой серии MR-J2 мощностью 400 Вт. MR-J2-40A — это универсальный вариант с аналоговым/импульсным интерфейсом; MR-J2-40CT поддерживает позиционирование по CC-Link.

Энкодер серии HA-FF несовместим с усилителями MR-J2S, MR-J3 или MR-J4. Эти двигатели относятся к поколению до J2S и требуют оригинальной платформы усилителя MR-J2.

В4: Что такое степень защиты IP54 и достаточна ли она для сред с охлаждающей жидкостью?

IP54 означает, что двигатель защищен от проникновения пыли в степени, достаточной для предотвращения вредных отложений (не полностью пыленепроницаемый), и от брызг воды с любого направления. Он достаточен для внутренних промышленных сред со случайными брызгами охлаждающей жидкости или легким туманом. Он не рассчитан на прямые струи охлаждающей жидкости или погружение.

В средах с интенсивным использованием охлаждающей жидкости или процедурами промывки проверьте, достаточна ли степень IP54, или требуется ли двигатель с более высоким классом защиты.

Варианты HA-FF13 и HA-FF23 имеют только IP44 — степень защиты IP54 у HA-FF33 немного более надежна в пределах семейства.

В5: Серия HA-FF снята с производства. Где еще можно приобрести HA-FF33C-S5?

Вся серия HA-FF снята с производства Mitsubishi, но HA-FF33C-S5 по-прежнему доступен через дилеров избыточного промышленного оборудования и сертифицированные ремонтные мастерские, специализирующиеся на сервокомпонентах Mitsubishi. Восстановленные устройства — где двигатель был разобран, заменены подшипники, проверен энкодер и протестирован под нагрузкой — являются жизнеспособным вариантом для обслуживания существующих станков.

Для новых конструкций станков или капитального ремонта Mitsubishi рекомендует перейти на низкоинерционные двигатели текущего поколения, такие как серии HG-KN или HC-KFS с совместимыми усилителями MR-J4 или MR-JE.
