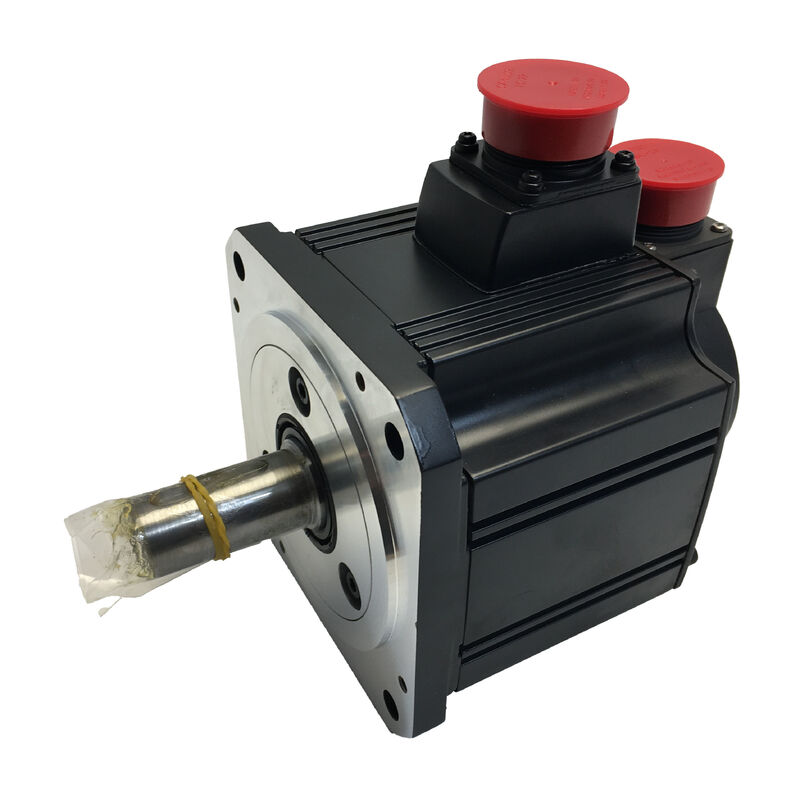

Серводвигатель Mitsubishi HC-SFS102G1H с редуктором

Серия MELSERVO-J2S | 1 кВт | Двигатель 2000 об/мин | Редуктор G1H | Фланцевый выход | IP65

Когда снижение скорости является частью задачи

Не каждая ось управления движением требует прямого привода. Медленно движущиеся поворотные столы, шарнирные соединения роботов, индексирующие механизмы и прецизионные подающие узлы часто нуждаются в большем крутящем моменте при более низкой выходной скорости, чем может обеспечить обычный серводвигатель, и этот крутящий момент должен передаваться с постоянным, предсказуемым зацеплением шестерен, а не через внешнюю трансмиссию, которая вносит свои собственные переменные выравнивания.

Mitsubishi HC-SFS102G1H отвечает этой потребности напрямую. Он сочетает в себе бесщеточный серводвигатель переменного тока HC-SFS102 с редуктором G1H, разработанным специально для общепромышленных станков, создавая интегрированный мотор-редуктор с фланцевым выходным валом, предназначенный для реальных условий установки, а не только для испытательных стендов.

Основные характеристики двигателя (HC-SFS102)

Редуктор G1H — что он добавляет и почему это важно

Обозначение "G1" в названии Mitsubishi HC-SFS относится к варианту редуктора, разработанному для общепромышленных станков. "H" указывает на полый фланец выхода — где выход редуктора осуществляется через фланцевую поверхность, а не через выступающий вал, что упрощает монтаж на поворотные столы, револьверные головки и дисковые нагрузки без необходимости использования дополнительного соединительного оборудования.

Доступные передаточные числа в семействе G1H для серии HC-SFS: 1/5, 1/12 и 1/20. Коэффициент, установленный на конкретном устройстве HC-SFS102G1H, определяет выходную скорость и пропорциональное увеличение крутящего момента. Например, при передаточном числе 1/12, входная скорость двигателя 2000 об/мин дает выходную скорость примерно 167 об/мин, а доступный выходной крутящий момент увеличивается пропорционально передаточному числу (за вычетом потерь на КПД). Это обеспечивает соотношение скорости вращения и силы удержания, а также плотности крутящего момента, которые требуются компактным механизмам с редуктором.

По сравнению с прецизионными редукторами Mitsubishi G5/G7, G1H разработан для общепромышленных условий эксплуатации — оптимизирован для прочности, грузоподъемности и ремонтопригодности в более широком диапазоне условий применения, а не для требований к сверхнизкому люфту оптического или метрологического оборудования.

17-разрядный абсолютный энкодер — основа контура обратной связи

Все, что находится ниже по потоку от контура управления, зависит от данных, поступающих от энкодера. При 131 072 импульсах на оборот встроенный абсолютный энкодер HC-SFS102 значительно превосходит 16 384 имп/об, доступные в стандартном варианте HC-SF102 — преимущество разрешения в 8 раз, которое сглаживает движение на низких скоростях и повышает точность позиционирования всей редукторной системы.

Поскольку энкодер является абсолютным, данные о положении сохраняются при отключении питания. Перезапустите машину в середине цикла, восстановитесь после аварийной остановки или возобновите работу после плановой остановки — система управления немедленно считывает текущее положение при включении питания, независимо от того, где оказался выходной вал. Для применений, связанных с вертикальными осями или точным индексированием, эта возможность исключает целый класс потенциальных ошибок из операционной картины.

Совместимость с сервоусилителем

HC-SFS102G1H управляется тем же семейством сервоусилителей MR-J2S, что и стандартный HC-SFS102. Совместимые усилители для класса мощности 1 кВт включают:

Редуктор механически присоединен к серводвигателю и прозрачен для усилителя — специальная конфигурация усилителя для варианта G1H не требуется. Кабель энкодера подключается через стандартный порт CN2, а проводка питания двигателя следует той же схеме подключения клемм U, V, W, что и у остальной части семейства MR-J2S.

Пригодность для применения — где это устройство уместно

HC-SFS102G1H лучше всего подходит там, где умеренный выходной крутящий момент, компактность и интегрированная обратная связь по положению более ценны, чем необработанная скорость. Задокументированные области применения серии HC-SFS G1H включают:

• Поворотные индексирующие столы— где точное угловое позиционирование при низких выходных скоростях является основным требованием
• Оси шарниров роботов— приводы плеча и локтя на промышленных роботах малого и среднего размера
• Револьверные головки— инструментальные револьверные головки на токарных станках, где жесткость на низких скоростях определяет точность повторения
• Конвейерные и транспортные системы— приводы с пониженной скоростью на индексирующих конвейерах и шагающих транспортерах
• Намотка и контроль натяжения— регулирование постоянного натяжения при изменении диаметра катушки
• Механизмы загрузки и выгрузки— компактные приводные блоки в оборудовании для обработки деталей

IP65 и маслосъемное уплотнение — стандартное оборудование, а не модернизация

Как степень защиты IP65, так и встроенное маслосъемное уплотнение поставляются в стандартной комплектации для HC-SFS102G1H. Эта комбинация важна для мотор-редуктора: сам редуктор работает в масле, а стык между валом двигателя и редуктором — это именно то место, где иначе могло бы произойти проникновение жидкости в корпус двигателя. Маслосъемное уплотнение закрывает этот зазор. IP65 обеспечивает защиту остальной части корпуса двигателя — блокируя попадание пыли и струй воды из окружающей среды установки.

Кромка маслосъемного уплотнения требует поддержания уровня масла в редукторе ниже точки контакта уплотнения при горизонтальной установке агрегата. Руководство по эксплуатации Mitsubishi указывает ограничения по ориентации установки для редуктора G1H, чтобы обеспечить правильное управление маслом — детали, которые стоит проверить перед окончательной компоновкой станка.

Часто задаваемые вопросы

В1: Какой выходной крутящий момент и скорость я могу ожидать от HC-SFS102G1H?

Выход зависит от установленного передаточного числа — 1/5, 1/12 или 1/20. При номинальном крутящем моменте двигателя 4,78 Н·м, передаточное число 1/12 дает примерно 47–52 Н·м на выходе (с учетом КПД редуктора), в то время как выходная скорость снижается примерно до 167 об/мин при номинальной скорости двигателя. Перед расчетом параметров применения проверьте конкретное передаточное число на паспортной табличке вашего устройства.

В2: Является ли G1H прецизионным редуктором или стандартным промышленным типом?

G1H — это вариант редуктора для общепромышленных применений в линейке редукторов Mitsubishi HC-SFS. Он отдает приоритет прочности и грузоподъемности для общих задач автоматизации. Для применений, требующих минимального люфта — метрологическое оборудование, обработка полупроводников или высокоточное позиционирование — вместо этого подходят варианты G5 и G7.

В3: Влияет ли передаточное число на конфигурацию сервоусилителя?

Сам усилитель не требует специальной конфигурации для редуктора. Энкодер по-прежнему считывает положение вала двигателя с разрешением 131 072 имп/об. Масштабирование контура положения для сниженной выходной скорости осуществляется через параметры электронного передаточного числа в усилителе MR-J2S — в частности, настройки множителя командных импульсов — которые компенсируют механическое снижение в расчетах управления.

В4: Может ли HC-SFS102G1H монтироваться в любой ориентации?

Ограничения по ориентации применяются из-за редукторного масла внутри коробки передач G1H. Двигатель должен быть установлен в направлении, которое удерживает редукторное масло ниже кромки маслосъемного уплотнения на валу двигателя. Руководство по эксплуатации серводвигателя Mitsubishi (SH030052) содержит диаграммы ориентации для каждого типа редуктора. Игнорирование этих указаний может привести к миграции масла в корпус двигателя, вызывая деградацию изоляции и загрязнение подшипников.

В5: Производится ли HC-SFS102G1H до сих пор, и доступны ли запасные единицы?

Базовый двигатель HC-SFS102 и серия редукторов G1H относятся к поколению MELSERVO-J2S, которое Mitsubishi вывела из эксплуатации в пользу новых платформ. Комплектные агрегаты G1H доступны через сертифицированных поставщиков излишков и авторизованных поставщиков восстановленного оборудования. Учитывая большую установленную базу систем J2S, которые все еще работают на производственных предприятиях по всему миру, наличие как новых старых запасов, так и восстановленных единиц остается достаточно стабильным. Рекомендуется иметь запасной агрегат для предприятий, эксплуатирующих несколько станков с такой конфигурацией.
