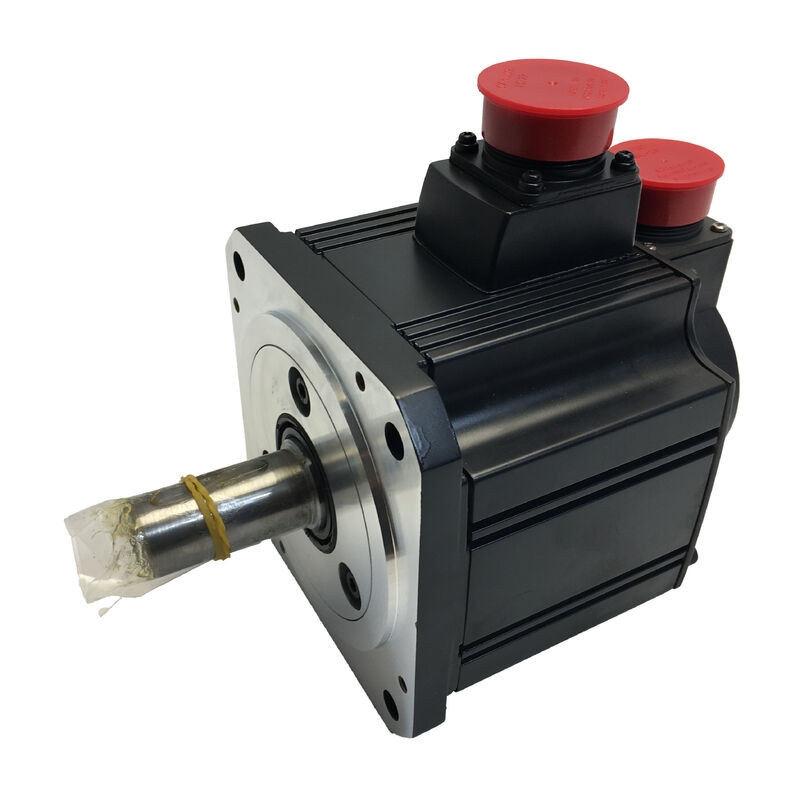

Серводвигатель переменного тока Mitsubishi HC-SFS102K

Серия MELSERVO-J2S | 1 кВт | 2000 об/мин | Вал с шпоночным пазом | Абсолютный энкодер 17 бит | IP65

Когда соединение вала не подлежит обсуждению

Не все механические муфты могут полагаться только на трение и посадку с натягом. Зубчатые шкивы, звездочки, ступицы шестерен и кулачки, установленные на валу серводвигателя, обычно подвергаются реверсивным крутящим моментам — и в таких условиях гладкий прямой вал представляет собой риск. Mitsubishi HC-SFS102K решает эту проблему напрямую с помощью вала с машинным шпоночным пазом, обеспечивая надежное механическое соединение между валом двигателя и любым ведомым компонентом, оснащенным соответствующим шпоночным гнездом.

Помимо конфигурации вала, HC-SFS102K идентичен по спецификациям стандартному HC-SFS102: бесщеточный серводвигатель переменного тока мощностью 1 кВт, 2000 об/мин из семейства MELSERVO-J2S, оснащенный абсолютным энкодером 17 бит и защитой от окружающей среды IP65. Это тот же проверенный двигатель среднего класса — с геометрией вала, которая действительно нужна приложениям с ременным, шестеренчатым и цепным приводом.

Технические характеристики

Аргументы в пользу вала со шпоночным пазом в сервоприложениях

Шпоночный паз может выглядеть как простой машинный слот, но его влияние на надежность системы значительно. Без шпонки передача мощности от вала серводвигателя к шкиву или ступице полностью зависит от зажимного усилия стопорной втулки, установочного винта ступицы или посадки с натягом. Когда нагрузка меняет направление — как это происходит практически на каждой оси с сервоуправлением — это зажимное усилие должно противостоять инерционному удару при смене направления. Со временем или при экстренном торможении соединение может проскользнуть или на интерфейсе может развиться фреттинговый износ.

Шпоночный паз и шпонка превращают эту зависимость от трения в прямой путь сдвига. Механическое соединение надежное: шпонка физически предотвращает относительное вращение между валом и ступицей. Для машин, где ось серводвигателя приводит в движение зубчатый ремень, ступень шестерен или цепную звездочку, вал со шпоночным пазом HC-SFS102K — это выбор спецификации, который исключает категорию потенциальных отказов.

Руководство по эксплуатации серводвигателей Mitsubishi специально документирует правильную процедуру сборки шпоночного паза: шпилька с двойным концом, вставленная в отверстие для винта на конце вала, с шайбой и гайкой для осевого прижатия компонента к валу. Это предотвращает удар молотком по концу вала, который в противном случае повредил бы встроенный энкодер.

17-битный абсолютный энкодер — разрешение до 0,00274°

При 131 072 положениях на оборот встроенный абсолютный энкодер делит каждое вращение вала на шаги примерно по 0,00274°. Практическая польза наиболее очевидна на низких скоростях, где более грубый энкодер производит видимую пульсацию крутящего момента, поскольку контур управления проходит через дискретные приращения счета. Разрешение энкодера HC-SFS102K достаточно высокое, чтобы этот эффект стал незаметным во всем диапазоне рабочих скоростей двигателя.

Абсолютный характер энкодера важен по другой причине: положение сохраняется при отключении питания. Нет необходимости в возврате к референсной точке, нет последовательности поиска нуля, нет зависимости от того, оставался ли двигатель неподвижным во время перерыва в подаче питания. Усилитель считывает точное положение вала в момент включения системы, независимо от того, что произошло во время ее отключения. Для машин, которые часто циклически включают и выключают питание, или которым необходимо возобновить точное позиционирование после аварийной остановки, это практическое эксплуатационное преимущество, а не теоретическое.

Совместимые сервоусилители

HC-SFS102K предназначен для совместной работы с усилителями класса 1 кВт MR-J2S. Проверенные совместимые модели из каталога Mitsubishi MELSERVO-J2-Super включают:

MR-J2S-100A поддерживает режимы управления положением, скоростью и крутящим моментом независимо, а также смешанный режим работы в течение цикла — переключение положение/скорость, переключение скорость/крутящий момент, переключение крутящий момент/положение — что делает его наиболее универсальным вариантом для машин, которым необходимо изменять стратегию управления между фазами работы. MR-J2S-100B — правильный выбор везде, где несколько осей должны двигаться с точной синхронизацией по SSCNET.

Подключение выполняется по стандартной схеме MELSERVO: питание двигателя к клеммам U, V, W; кабель обратной связи энкодера к разъему CN2. Дополнительное аппаратное обеспечение интерфейса или изменения файла параметров не требуются специально из-за варианта с валом со шпоночным пазом.

Где используется этот двигатель

HC-SFS102K используется в любом приложении, которое сочетает мощность серводвигателя 1 кВт с ременной или шестеренчатой передачей мощности. Задокументированные области применения в каталоге MELSERVO-J2S включают:

• Конвейерное и транспортное оборудование — конвейеры с индексацией на зубчатом ремне, где шпоночный паз обеспечивает надежную регистрацию при циклах реверсивного пуска-остановки
• Промышленные роботы — приводы шарниров манипулятора, где ступица со шпоночным пазом предотвращает проскальзывание при динамических нагрузках с высоким циклом, типичных для операций захвата и размещения
• Столы позиционирования X-Y — оси, использующие ременную или шарико-винтовую передачу с креплением шкива ременного привода
• Револьверные и индексирующие головки — механизмы вращательного позиционирования, где нагрузка меняет направление с каждым шагом индексации
• Намотчики и системы контроля натяжения — приводы катушек, где реверсирование крутящего момента при регулировании натяжения противодействовало бы посадке вала только на трении
• Специализированное оборудование и испытательное оборудование — нестандартные механизмы, где геометрия соединения делает шпоночный вал практичным выбором для установки

Инерция нагрузки: единственный параметр, который стоит проверить перед вводом в эксплуатацию

Документация Mitsubishi MELSERVO-J2S рекомендует поддерживать соотношение момента инерции нагрузки к моменту инерции двигателя не более 15 раз для стабильной работы в замкнутом контуре. Для двигателя средней инерции, такого как HC-SFS102K, это оставляет достаточно места для большинства типичных механических нагрузок — но стоит рассчитать перед вводом в эксплуатацию, особенно когда двигатель приводит в движение нагрузку с высокой инерцией через прямое соединение 1:1.

Когда соотношение инерций превышает рекомендуемое значение, функция автоматической настройки в реальном времени MR-J2S-100A все равно попытается адаптироваться — но полоса пропускания отклика и время установления ухудшатся. Добавление механической ступени редукции для увеличения эффективного соотношения инерций часто является более надежным решением, чем только регулировка коэффициентов усиления.

Часто задаваемые вопросы

В1: В чем именно разница между HC-SFS102K и стандартным HC-SFS102?

Единственное отличие — конфигурация вала. HC-SFS102 имеет гладкий прямой вал без шпоночного паза. HC-SFS102K имеет вал того же диаметра и длины, но включает машинный шпоночный паз со шпонкой. Все электрические характеристики — мощность, скорость, крутящий момент, энкодер, совместимость с усилителем — идентичны между двумя вариантами.

В2: Влияет ли вал со шпоночным пазом на максимально допустимую радиальную нагрузку?

Нет. Допустимые радиальные и осевые нагрузки на вал определяются несущей способностью подшипников и геометрией поперечного сечения вала, которые одинаковы как для прямого, так и для шпоночного варианта. Шпоночный паз не снижает несущую способность вала в серии MELSERVO HC-SFS. Проверьте таблицу нагрузок на вал в руководстве по эксплуатации серводвигателя для конкретных значений, применимых к размерам вала HC-SFS102.

В3: Существует ли версия HC-SFS102K с тормозом?

Да. HC-SFS102BK обозначает эквивалентный двигатель как с валом со шпоночным пазом, так и со встроенным отказоустойчивым электромагнитным тормозом. Тормоз активируется пружиной и отключается при подаче напряжения 24 В постоянного тока — он удерживает ось в положении при отключении питания привода, что необходимо для вертикальных осей и некоторых критически важных для безопасности установок. Вариант BK имеет более высокий момент инерции и больший вес из-за добавления тормозного узла.

В4: Можно ли использовать HC-SFS102K с новыми семействами усилителей Mitsubishi, такими как MR-J4?

Серия HC-SFS относится к поколению MR-J2S. Прямая совместимость с усилителями MR-J4 не является стандартной — интерфейс энкодера и протокол связи отличаются. Mitsubishi предлагает инструменты для преобразования (инструменты обновления MR-J2S-B renewal tools), которые позволяют усилителям MR-J4-B-RJ020 управлять двигателями серии HC с использованием существующей проводки, что является рекомендуемым путем модернизации для предприятий, желающих сохранить свои двигатели серии HC при переходе на новое оборудование привода. Подтвердите требования к версии программного обеспечения с Mitsubishi перед попыткой такого сочетания.

В5: HC-SFS102K указан как снятый с производства — доступен ли он до сих пор?

Mitsubishi вывела серию MELSERVO-J2S из производства через официальные каналы, но HC-SFS102K остается широко доступным у сертифицированных поставщиков излишков и обменных восстановленных изделий. Установленная база машин эпохи J2S продолжает создавать устойчивый спрос, поэтому доступность поставок в целом надежна. Для предприятий, обслуживающих несколько машин с этим двигателем, наличие одного запасного блока снижает риск незапланированных простоев во время задержек с поставками.
