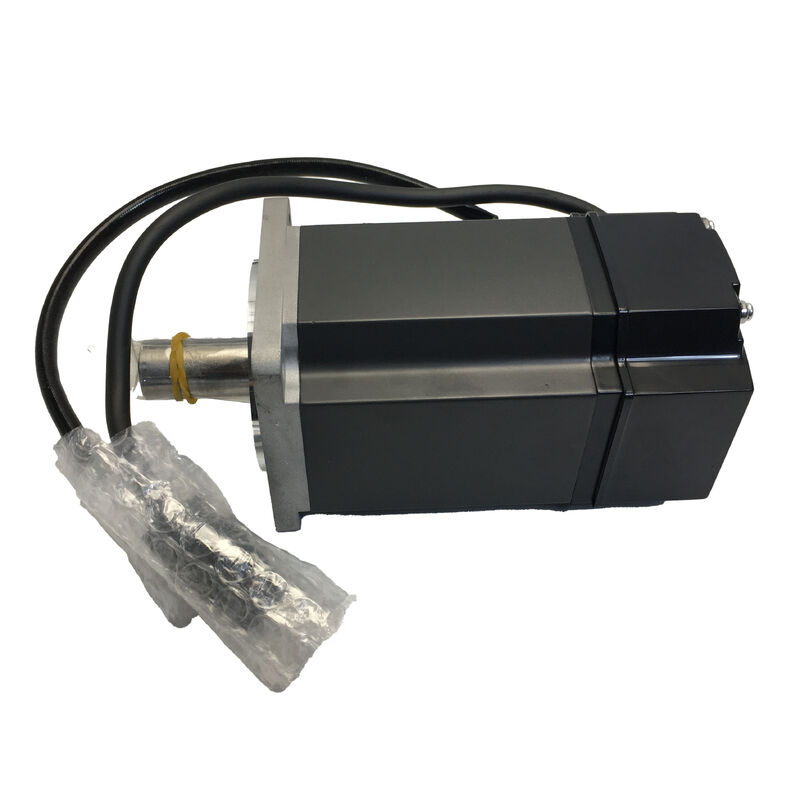

Серводвигатель Mitsubishi HC-KFE43K

Серия MELSERVO HC-KFE | 400 Вт | 3000 об/мин | Вал с шпоночным пазом | Низкая инерция | Совместимость с усилителем MR-E

Компактная мощность там, где пространство ограничено

Не каждая ось станка требует большого двигателя. Компактные автоматизированные ячейки, станции захвата и перемещения, вспомогательные приводы подачи и малоформатные станки с ЧПУ обычно требуют серводвигателя, обеспечивающего надежное управление с обратной связью в компактном корпусе — с конфигурацией вала, которая фактически фиксируется в механической трансмиссии, а не полагается только на трение.

Mitsubishi HC-KFE43K соответствует этим требованиям. Этот серводвигатель с низкой инерцией мощностью 400 Вт, входящий в серию MELSERVO HC-KFE, разработанный специально для использования с усилителями общего назначения серии MR-E, оснащен стандартным валом со шпоночным пазом — суффикс «K», отличающий его от HC-KFE43 с гладким прямым валом. При номинальной скорости 3000 об/мин, номинальном крутящем моменте 1,3 Н·м и фланцевом креплении 60 × 60 мм он обеспечивает точное позиционирование и регулирование скорости в условиях ограниченного пространства и бюджета общего промышленного применения.

Технические характеристики

Вал со шпоночным пазом: почему это важно для реальных механических нагрузок

Гладкий вал передает крутящий момент через посадку с натягом, установочные винты или зажимные муфты — все это зависит от трения и силы зажима. При повторяющихся реверсивных нагрузках это соединение может изнашиваться за тысячи циклов, вызывая относительное вращение вала и ступицы, фреттинг-износ и смещение положения.

Шпоночный паз в валу HC-KFE43K изменяет путь передачи крутящего момента. Вставленная шпонка располагается между валом и ступицей, создавая прямое соединение на сдвиг, которое не может проскользнуть независимо от того, сколько раз ось меняет направление. Для приводов с ремнем ГРМ, ступиц шестерен и муфт в приложениях с частыми изменениями направления — приводы циклов упаковочного оборудования, индексирующие оси, аппликаторы этикеток — вал со шпоночным пазом является механически подходящим выбором.

Согласно документации Mitsubishi Electric MELSERVO, шпоночные пазы со шпонками являются стандартными для двигателей мощностью 200 Вт и 400 Вт серии HC-KFE. HC-KFE43K поставляется со шпонкой в комплекте, готовой для прямой установки в соответствующие ступицы со шпоночным пазом.

Низкая инерция при 400 Вт: быстрая реакция в компактном корпусе

Момент инерции HC-KFE43K — 0,0000460 кг·м² — классифицируется как низкая инерция в серии MELSERVO HC. Эта низкая инерция ротора напрямую приводит к более быстрой реакции по скорости: ротор ускоряется и замедляется быстрее при заданном крутящем моменте, сокращая время стабилизации и позволяя увеличить частоту циклов в приложениях позиционирования.

Компромиссом низкой инерции, как и у всех серводвигателей этого класса, является чувствительность к несоответствию инерции нагрузки. Когда отраженная инерция нагрузки значительно превышает инерцию ротора, замкнутый контур становится труднее стабилизировать без тщательной настройки. Усилитель Mitsubishi MR-E решает эту проблему с помощью автоматической настройки в реальном времени, которая непрерывно оценивает инерцию нагрузки во время работы и соответствующим образом корректирует коэффициенты усиления управления — сокращая время ввода в эксплуатацию и улучшая стабильность в различных условиях нагрузки.

Пиковый крутящий момент в 3 раза (3,8 Н·м по сравнению с номинальным 1,3 Н·м) обеспечивает достаточный запас для ускорения и внезапных возмущений нагрузки без насыщения привода.

Серия усилителей MR-E: общего назначения, простая в настройке

Серия HC-KFE специально обозначена как «специальный двигатель MR-E» — разработанный для прямого использования с линейкой усилителей общего назначения Mitsubishi MR-E. Это различие имеет значение: HC-KFE43K не взаимозаменяем с HC-KFS43K (который работает с усилителями MR-J2S) или HC-KFS43 (также MR-J2S), несмотря на идентичные электрические характеристики.

Линейка усилителей MR-E поддерживает режимы управления положением, скоростью и крутящим моментом с аналоговыми и импульсными интерфейсами задания. Функция автоматической настройки в реальном времени, возможность переключения коэффициентов усиления и простая структура параметров делают ее хорошо подходящей для одноосевой или несетевой автоматизации, где инвестиции в полную платформу J2S или J3 не оправданы. MR-E-40A (общего назначения, импульсный/аналоговый интерфейс) является стандартным усилителем для HC-KFE43K в классе 400 Вт.

Где используется этот двигатель

HC-KFE43K мощностью 400 Вт является практичным выбором для широкого спектра общих промышленных применений, где ценится простота и экономичность усилителя MR-E:

• Упаковочное и маркировочное оборудование— оси привода аппликаторов этикеток, управление подачей пленки, механизмы синхронизации запайки
• Оборудование для пищевой промышленности и производства напитков— позиционирование конвейеров, приводы дозирования, управление дозирующими осями
• Печатные и конвертинговые линии— вспомогательные приводы натяжения полотна, управление прижимными валками
• Вспомогательные оси станков с ЧПУ общего назначения— смены инструмента, поворотные столы, вспомогательное позиционирование
• Сборочное и испытательное оборудование— задачи точного позиционирования с низкой частотой циклов
• Машины для намотки текстиля и проволоки— поперечные и подающие оси, требующие повторяемого позиционирования

Рейтинг IP55 и исключение для сквозного вала

Корпус HC-KFE43K имеет степень защиты IP55 — защита от проникновения пыли и струй воды с любого направления в стандартных условиях. Однако документация Mitsubishi Electric явно указывает, что сквозная часть вала и разъем НЕ имеют степени защиты IP55. В приложениях с прямым воздействием охлаждающей жидкости, брызг снизу или риском погружения в месте прохождения вала следует рассмотреть дополнительные меры герметизации или вариант с сальником. Для большинства внутренних автоматизированных сред это ограничение не имеет практического значения, но его стоит учитывать для машин с влажными зонами или зонами мойки вблизи места установки двигателя.

Часто задаваемые вопросы

В1: В чем разница между HC-KFE43K и HC-KFS43K?

Оба двигателя имеют идентичные электрические характеристики — 400 Вт, 3000 об/мин, номинальный крутящий момент 1,3 Н·м, 17-битный абсолютный энкодер, вал со шпоночным пазом. Ключевое отличие — совместимый усилитель: HC-KFE43K предназначен для усилителей серии MR-E, а HC-KFS43K — для усилителей серии MR-J2S. Эти два семейства двигателей не взаимозаменяемы с усилителями друг друга. Использование двигателя HC-KFE с усилителем MR-J2S или наоборот не поддерживается Mitsubishi.

В2: Требуется ли HC-KFE43K цикл поиска нуля после включения питания?

Нет. Встроенный абсолютный энкодер сохраняет данные о положении независимо от питания. При включении системы текущее положение вала двигателя немедленно считывается усилителем MR-E без какого-либо движения для возврата к эталону. Это исключает время поиска нуля при запуске и гарантирует, что машина готова возобновить работу с точного положения, в котором она находилась при отключении питания.

В3: Доступна ли версия HC-KFE43K с тормозом?

Да. HC-KFE43BK обозначает тот же двигатель со встроенным электромагнитным удерживающим тормозом и валом со шпоночным пазом. Тормоз является безопасным (подпружиненным, отпускается при 24 В постоянного тока) и используется на вертикальных осях или в приложениях, где нагрузка должна удерживаться в положении при отключении питания привода. Вариант BK имеет более высокий момент инерции и больший вес из-за добавленного тормозного узла.

В4: Каково рекомендуемое соотношение инерции для этого двигателя?

Mitsubishi рекомендует поддерживать соотношение момента инерции нагрузки к моменту инерции двигателя на уровне 30 или менее для стандартных приложений MR-E, хотя это может быть расширено при тщательной настройке. Инерция ротора HC-KFE43K, составляющая 0,0000460 кг·м², означает, что инерция нагрузки до 0,00138 кг·м² остается в рамках этого руководства. Для нагрузок, превышающих это значение, автоматическая настройка MR-E попытается компенсировать, но полоса пропускания по скорости и время стабилизации ухудшатся. Если инерция нагрузки значительно выше, механическая ступень редукции для улучшения соотношения инерции, как правило, более эффективна, чем агрессивные регулировки усиления.

В5: Производится ли HC-KFE43K до сих пор, и насколько он доступен?

Серия HC-KFE относится к поколению MR-E, которое Mitsubishi вывела из эксплуатации в пользу новых платформ. Двигатель теперь находится в статусе запасных частей. Однако база установленных усилителей MR-E остается большой во всем мире, и как новые (старые запасы), так и сертифицированные восстановленные блоки HC-KFE43K продолжают циркулировать на вторичном рынке промышленной автоматизации. Для предприятий, обслуживающих машины на базе MR-E, поиск запасных блоков, как правило, прост через специализированных поставщиков запчастей Mitsubishi.
