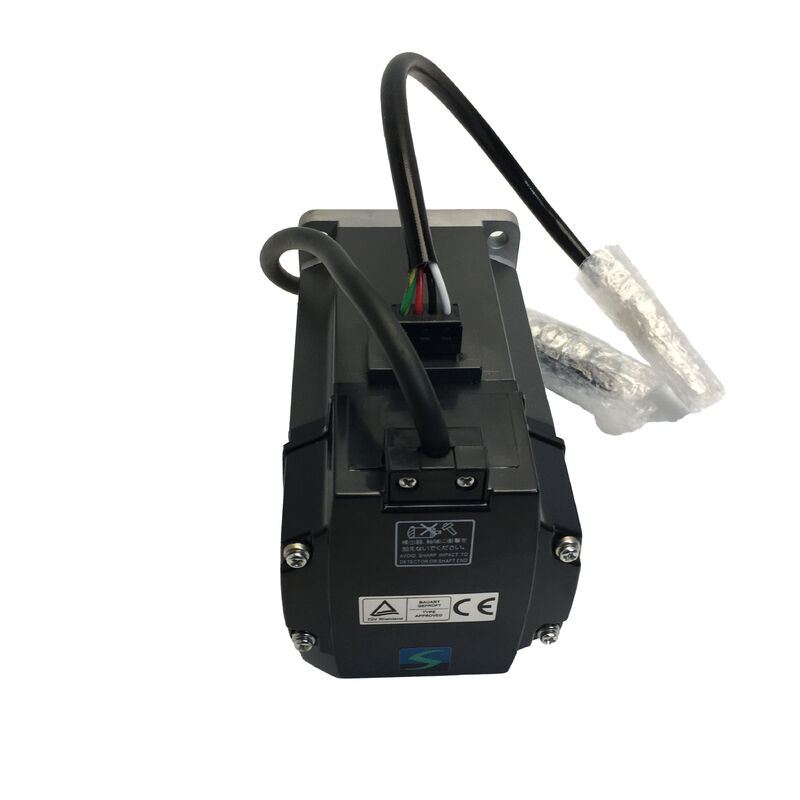

Серводвигатель Mitsubishi Electric HC-KFE43

400 Вт | Номинальный крутящий момент 1,3 Нм | 3000 об/мин | Инкрементальный энкодер 10 000 имп/об | Серия MR-E | Фланец 60x60 мм | Корпус IP55 | Снят с производства

Создан для выгоды. Разработан для точности.

Существует хорошо зарекомендовавший себя сегмент рынка серводвигателей, где высококлассные абсолютные энкодерные системы и связанная с ними сложность просто не нужны. Общепромышленные станки, текстильное оборудование, упаковочные линии, стандартные оси подачи — эти применения требуют надежного крутящего момента, стабильного регулирования скорости и предсказуемого позиционирования без наценки за многоразрядную абсолютную обратную связь или накладных расходов на настройку высококлассных систем усилителей. Серводвигатель Mitsubishi Electric HC-KFE43 был разработан именно для этой ниши.

Являясь частью серии HC-KFE и соответствуя семейству общепромышленных сервоусилителей Mitsubishi MR-E, этот низкоинерционный серводвигатель переменного тока мощностью 400 Вт обеспечивает основную производительность, которая сделала платформу MELSERVO эталоном в промышленной автоматизации — чистую передачу крутящего момента на скорости 3000 об/мин, соотношение пикового к номинальному крутящему моменту 3:1 для ускорения и инкрементальный энкодер, достаточно точный для задач позиционирования, для которых он был создан.

Технические характеристики

Место данного двигателя в линейке Mitsubishi MELSERVO

Mitsubishi Electric организовала свои поколения продуктов MELSERVO по уровням применения, и серия HC-KFE занимала общепромышленный уровень — ниже серии HC-KFS (совместима с MR-J2S, 17-битный абсолютный энкодер) по сложности энкодера, но с тем же фланцем 60x60 мм и теми же значениями номинального/пикового крутящего момента 1,3 Нм / 3,8 Нм при выходной мощности 400 Вт.

Серия HC-KFE работает исключительно с сервоусилителем MR-E, который является начальным уровнем Mitsubishi для общепромышленного сервоуправления. Для HC-KFE43 это означает MR-E-40A (вход импульсных сигналов) или MR-E-40AG (аналоговая команда скорости). Усилитель MR-E принимает импульсные команды от модулей позиционирования, ПЛК или контроллеров движения, что упрощает интеграцию HC-KFE43 в системы на базе ПЛК серий MELSEC Q/FX или автономных блоков позиционирования с импульсным выходом.

В то время как двигатель серии HC-KFS оснащен 17-битным абсолютным энкодером, который сохраняет положение при отключении питания, инкрементальный энкодер HC-KFE43 с разрешением 10 000 имп/об сообщает только о относительном движении вала от последней опорной позиции. Система требует выполнения процедуры поиска нуля при включении для установки абсолютной позиции — хорошо понятное ограничение в общепромышленных применениях, где геометрия станка фиксирована, а циклы поиска нуля являются рутинными.

Производительность по крутящему моменту: соотношение пикового значения к номинальному 3:1

При номинальной выходной мощности 400 Вт HC-KFE43 развивает постоянный номинальный крутящий момент 1,3 Нм — значение, по которому выполняется расчет нагрузки и которое двигатель может поддерживать неограниченно в пределах тепловых ограничений. Пиковый крутящий момент 3,8 Нм (примерно в три раза больше номинального значения) доступен для кратковременных пиковых нагрузок при циклах ускорения и замедления.

Это соотношение пикового значения к номинальному определяет, насколько быстро ось может ускоряться при заданном моменте инерции нагрузки. Для применений, где соотношение инерции нагрузки находится в пределах рекомендованного максимума MR-E (в 15 раз больше инерции двигателя для серии HC-KFE), пиковый крутящий момент 3,8 Нм полностью доступен для выполнения быстрых перемещений от точки к точке. Оси, где время ускорения имеет значение — быстрые перемещения типа «взять и положить», салазки, индексаторы — извлекают реальную выгоду из этого запаса по времени цикла.

Рейтинг IP55 и его практические ограничения

Корпус HC-KFE43 имеет класс защиты IP55 — защита от проникновения пыли и струй воды с любого направления, охватывающая корпус двигателя. Это делает двигатель пригодным для открытых производственных сред, где присутствуют случайные брызги жидкостей и взвешенные частицы.

Указанное исключение важно для планирования установки: часть вала и разъемы на HC-KFE не имеют класса IP55. Жидкости или загрязнения, попадающие в место входа вала в корпус или на разъемы энкодера/питания, полностью обходят защиту корпуса двигателя. В применениях, где невозможно управлять жидкостями вокруг вала, следует рассмотреть вариант с маслостойким уплотнением (доступен в других моделях серии HC) или дополнительное механическое уплотнение на валу. Особое внимание следует уделить защите разъема кабеля энкодера от загрязнения, поскольку деградация сигнала энкодера является распространенной причиной отказа во влажных или грязных средах.

Примечания по механической установке

Квадратный фланец размером 60x60 мм является стандартным профилем для серводвигателей мощностью менее 1 кВт в линейке MELSERVO HC/HF/HG — те же размеры фланца, которые используются в низкоинерционных двигателях Mitsubishi мощностью 400 Вт от поколения HC-KFE до текущей серии HG-KR. Схема расположения крепежных отверстий и размеры посадочной поверхности фланца согласованы между поколениями, что сделало возможной механическую замену фланца на фланец при модернизации систем привода без изменения монтажных пластин станка.

Корпус двигателя подходит для естественного (конвекционного) охлаждения — вентилятор принудительного охлаждения не требуется, и зазоры для воздушного потока, помимо стандартных установочных зазоров, не нужны. Требования к рабочей среде соответствуют стандартной практике промышленного сервопривода: установка в помещении, вдали от коррозионных или легковоспламеняющихся газов, масляного тумана и прямых солнечных лучей. Максимальная высота установки без снижения характеристик составляет 1000 метров над уровнем моря.

Для конструкций станков, которые испытывают несбалансированный крутящий момент — например, вертикальные оси — документация Mitsubishi рекомендует, чтобы компонент несбалансированного крутящего момента оставался ниже 70% номинального крутящего момента двигателя. Это соображение при проектировании, а не эксплуатационное ограничение.

Соображения по замене и модернизации

HC-KFE43 — это снятый с производства продукт, и усилитель MR-E, с которым он работает, также достиг конца жизненного цикла. Новые устройства больше не доступны через стандартные каналы дистрибуции Mitsubishi; рынок поставок состоит из оставшихся запасов вторичного рынка, снятых с эксплуатации устройств и восстановленного инвентаря от поставщиков запчастей для промышленной автоматизации.

Для установок, планирующих модернизацию системы привода, документированный путь миграции Mitsubishi от MR-E к текущим поколениям MELSERVO ведет к серии MR-JE (для общепромышленных применений) или серии MR-J4 (для более высоких требований к производительности). Двигатели серии HG-KN являются эквивалентом текущего поколения в категории низкоинерционных двигателей мощностью 400 Вт — они имеют тот же фланец 60x60 мм, что упрощает механическую замену.

Часто задаваемые вопросы

В1: Какая конкретная модель сервоусилителя MR-E подходит к HC-KFE43?

HC-KFE43 разработан для усилителей MR-E-40A и MR-E-40AG. MR-E-40A принимает импульсные команды позиционирования (форматы импульс + направление или фазовый сдвиг 90°) от внешних контроллеров, в то время как MR-E-40AG добавляет вход аналоговой команды скорости для применений, где усилитель работает в режиме регулирования скорости под аналоговым выходом контроллера верхнего уровня. Суффикс «40» в обозначении усилителя соответствует классу двигателей мощностью 400 Вт, напрямую соответствуя номинальной выходной мощности HC-KFE43. Другие типоразмеры MR-E (10A, 20A, 70A и т. д.) не подходят к HC-KFE43 и не должны использоваться в качестве замены.

В2: Требуется ли HC-KFE43 резервное питание от батареи для сохранения положения между циклами включения/выключения?

Батарея не требуется, но двигатель также не сохраняет абсолютное положение при отключении питания. HC-KFE43 использует инкрементальный энкодер, который требует последовательности поиска нуля при каждом включении для установки опорной точки, прежде чем система управления получит действительные данные об абсолютном положении. Это отличается от двигателей Mitsubishi серии HC-KFS с 17-битными абсолютными энкодерами, которые сохраняют положение через энкодер с резервным питанием от батареи даже после отключения питания. Для применений, требующих сохранения положения, устойчивого к циклам включения/выключения, без поиска нуля, следует выбирать двигатель с абсолютным энкодером.

В3: Может ли HC-KFE43 быть заменен современным двигателем Mitsubishi на том же механическом креплении?

Механически фланец HC-KFE43 размером 60x60 мм используется в современных низкоинерционных двигателях Mitsubishi мощностью 400 Вт, включая серию HG-KR43. Размеры фланца позволяют прямую механическую замену на станке без изменения монтажной пластины. Однако интерфейс энкодера между HC-KFE43 (инкрементальный, подходящий для MR-E) и современными двигателями серии HG-KR (22-битный абсолютный, подходящий для MR-J4) совершенно иной. Механическая замена с сохранением существующего усилителя MR-E невозможна; правильным подходом является полная модернизация двигателя и усилителя в комплекте.

В4: Что означает исключение IP55 для части вала на практике?

Рейтинг IP55 охватывает внешнюю поверхность корпуса двигателя, но явно исключает точку выхода вала из корпуса и места расположения разъемов кабеля. На практике это означает, что жидкие загрязнители, достигающие зоны уплотнения вала — охлаждающая жидкость, брызги смазочно-охлаждающей жидкости, вода для промывки — могут со временем обойти защиту корпуса двигателя и проникнуть в двигатель или узел энкодера. В чистых производственных условиях это редко является проблемой. В станках или влажных производственных средах, где двигатель установлен вблизи зон охлаждения, необходима надлежащая защита точки выхода вала и разъемов кабеля. Некоторые установки используют защитные кожухи или корпуса для расширения эффективной защиты в этих уязвимых точках.
