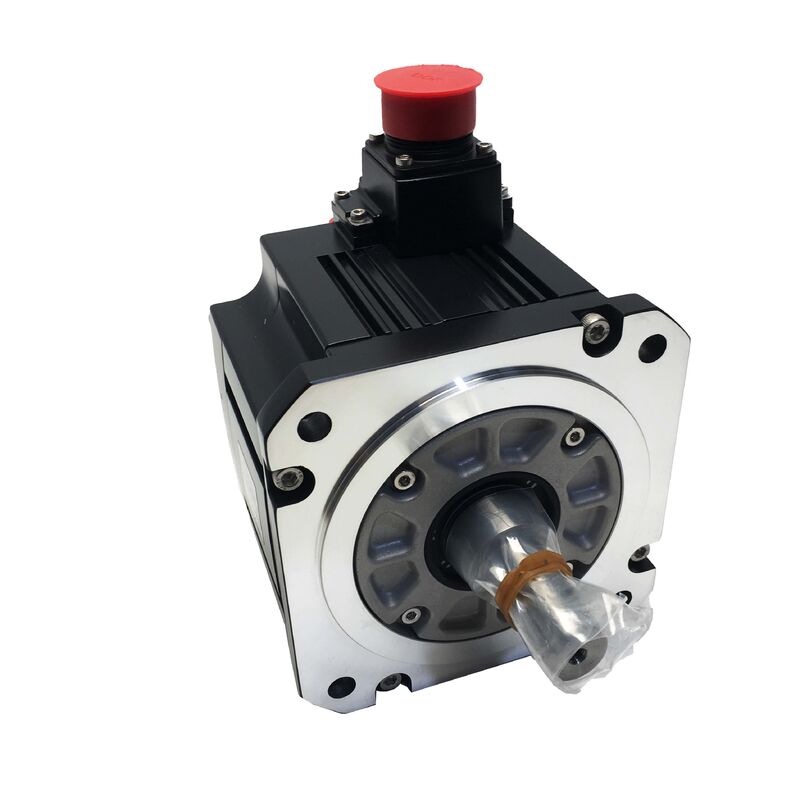

Mitsubishi HF-SP524 MELSERVO-J3 AC сервомотор
Номер части:HF-SP524
Марка:Mitsubishi Electric
Серия:MELSERVO-J3 -- тип HF-SP
Состояние:Новый / отремонтированный
Обзор
ВMitsubishi HF-SP524Это 500 Вт AC бесшовный сервомотор из серии Mitsubishi Electric MELSERVO-J3.среднемощный мотор имеет конфигурацию 400VAC и предназначен для точного питания и позиционирования в системах обработки материалов, промышленных роботов и многоосевого оборудования автоматизации.
Этот двигатель работает на номинальной скорости 2000 оборотов в минуту с максимальной скоростью 3000 оборотов в минуту.Встроенный 18-разрядный абсолютный кодер обеспечивает точное знание положения, в то время как экологическая уплотнение IP67 обеспечивает долгосрочную долговечность в требовательных промышленных условиях.
Основные характеристики
| Номинальная производительность |
500 Вт (0,5 кВт) |
| Номинальный момент |
2.39 Нм |
| Максимальный момент вращения |
7.16 Нм |
| Номинальный ток |
1.5 А |
| Напряжение питания |
Класс 400ВАК (3 фазы) |
| Номинальная скорость |
2,000 оборотов в минуту |
| Максимальная скорость |
3,000 оборотов в минуту |
| Кодировщик |
18-битный абсолют (встроенный) |
| Тип вала |
Прямой вал |
| Удерживание тормоза |
Ничего (стандарт) |
| Защита от проникновения |
IP67 (область) |
| Размер фланца |
130 × 130 мм |
| Совместимый усилитель |
MR-J3-60A4 / MR-J3-60B4 |
| Операционная температура |
от 0 до +40°C |
| Серия |
MELSERVO-J3 -- HF-SP |
Преимущества работы на 400 В
Суффикс "24" указывает на то, что это вариант двигателя HF-SP 500W мощностью 400 ВАц. Работающий при номинальном токе 1,5 А по сравнению с 2,9 А для эквивалентов 200 В,Этот двигатель обеспечивает значительные преимущества установки:
• Снижение потребления тока уменьшает требования к поперечному сечению кабеля
• Уменьшение теплового напряжения на выходном этапе сервоусилителя
• Минимальное падение напряжения на длинных проводах
• Прямая совместимость с трехфазной инфраструктурой 400VAC, распространенной на европейских и азиатских объектах
Дизайн средней инерции
Дизайн средней инерции семейства HF-SP оптимизирован для применения при значительных механических нагрузках, включая приводящие вагоны, вращающиеся индексоры и оси шаровых винтов на станках-инструментах.1 соотношение пика к номинальному крутящему моменту обеспечивает достаточное пространство для ускорения для типичных скоростей цикла позиционирования.
18-битный абсолютный кодер
Абсолютный кодер с высоким разрешением обеспечивает 262 144 подсчета на обороты и поддерживает данные о местоположении при перебоях питания без поддержки батареи.
Это устраняет последовательности самонаведения при запуске и обеспечивает непосредственное знание положения при включении системы.
IP67 Охрана окружающей среды
Покрытие с рейтингом IP67 обеспечивает полную защиту от проникновения пыли и временного погружения до одного метра в течение 30 минут.
Такая прочная уплотнительная пленка защищает от охлаждающей жидкости, чистящих жидкостей и промышленных загрязнителей, которые обычно вызывают преждевременный отказ двигателя.
Совместимость привода
HF-SP524 сочетается с сервоусилителями Mitsubishi MR-J3-60A4 (аналоговый/импульсный командный режим) или MR-J3-60B4 (SSCNET III командный режим волоконной сети).
Архитектура SSCNET III обеспечивает бесшумную оптоволоконную связь для скоординированных многоосевых систем с упрощенной проводкой.
Часто задаваемые вопросы
Вопрос 1: В чем разница между HF-SP524 и HF-SP52 и когда я выберу вариант 400 В?
Оба двигателя представляют собой 500 Вт HF-SP с одинаковым крутящим моментом, скоростью и механическими характеристиками.
HF-SP52 работает с 200ВАК на 2,9А, в то время как HF-SP524 использует 400ВАК на 1,5А.Выберите вариант 400 В, если ваш объект использует трехфазную инфраструктуру 400 ВАК для упрощения проводки и снижения тепловой нагрузки.
Вопрос 2: Какой сервоусилитель требуется для HF-SP524?
Правильной парой усилителей является Mitsubishi MR-J3-60A4 (каманда аналогового и импульсного поезда) или MR-J3-60B4 (каманда волоконно-оптической сети SSCNET III), обе рассчитаны на трехфазный вход 400VAC.Класс напряжения привода и двигателя должен соответствовать.
Вопрос 3: Почему серия HF-SP использует конструкцию средней инерции?
Двигатели средней инерции переносят более высокие соотношения инерции нагрузки к двигателю, что делает их подходящими для применения с значительными механическими нагрузками, такими как вагоны для обработки материалов и оси станков.Эта конструкция обеспечивает стабильную, хорошо приглушенный ответ оси без чрезмерной настройки усиления.
Вопрос 4: Можно ли использовать HF-SP524 без тормоза на вертикальной оси?
Для вертикальных осей, несущих значительную нагрузку, торможенный вариант (HF-SP524B) обеспечивает механическое удержание, чтобы предотвратить падение оси при потере мощности.Не торможенный HF-SP524 подходит для горизонтальных осей и приложений, где привод активно удерживает положение.
Вопрос 5: Что следует проверить при покупке подержанного HF-SP524?
Проверьте разъем кодера и выход кабеля на наличие повреждений или коррозии, измерьте сопротивление трехфазной обмотки на баланс и проверьте сопротивление изоляции.Поверните вал для оценки состояния подшипника и проверьте уплотнения валаРекомендуется проведение испытательного этапа, включающего проверку кодера и запуск без нагрузки.
