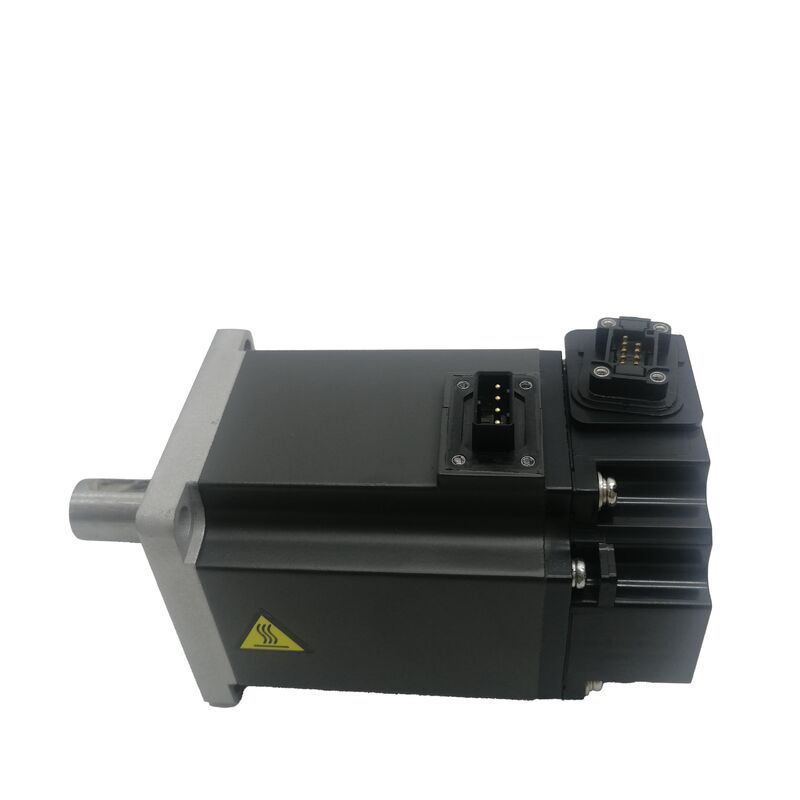

Mitsubishi HF-KE23JW1-S100 MELSERVO-J3 AC сервомотор
200 Вт, 0,64 Нм, 3000 оборотов в минуту, ключевой вал, электромагнитный тормоз, масло уплотнение, IP65
Номер части:HF-KE23JW1-S100
Серия:MELSERVO-J3 -- Сервомотор серии HF-KE
Состояние:Новый
Обзор продукции
Mitsubishi HF-KE23JW1-S100 - это сервомотор переменного тока серии MELSERVO-J3 мощностью 200 Вт в диапазоне низкой инерции, малой емкости HF-KE.и защиту IP65Он обеспечивает номинальный крутящий момент 0,64 Нм и пиковый крутящий момент 1,9 Нм, с номинальной скоростью 3000 оборотов в минуту и максимальной скоростью 6000 оборотов в минуту.Компактный дизайн фланца 60 × 60 мм делает его идеальным для применения с ограниченным размером установки.
Технические спецификации
| Номинальная производительность |
200 Вт (0,2 кВт) |
| Номинальный момент |
0.64 Нм |
| Пиковый крутящий момент |
1.9 Нм |
| Номинальная скорость |
3,000 оборотов в минуту |
| Максимальная скорость |
6,000 оборотов в минуту |
| Напряжение питания |
Класс 200 VAC (3 фазы) |
| Номинальный ток |
1.4 А |
| Тип вала |
На ключ |
| Тормоз |
Электромагнитные, с применением пружин |
| Масляная печать |
Да, да. |
| Защита от проникновения |
IP65 |
| Совместимый усилитель |
Серия MR-J3 |
Ключевые особенности и преимущества
Компактный дизайн с низкой инерцией
Серия HF-KE оснащена низкоинерционными роторами, которые обеспечивают быстрое ускорение и замедление, что делает эти двигатели идеальными для применения в монтажных машинах, системах сбора и размещения,и упаковочного оборудования, где быстрое время отклика улучшает эффективность цикла.
Ключевой вал для передачи положительного крутящего момента
Ключевой вал обеспечивает положительное вращение между двигателем и нагрузкой,устранение скольжения и обеспечение надежной передачи крутящего момента даже при требовательных циклах работы и частых перемещениях направления.
Электромагнитный тормоз для безопасности
Электромагнитный тормоз с пружиной удерживает положение оси при отключении сервопривода, что делает этот мотор подходящим для вертикальных осей, наклонных приложений,и любой нагрузки, которая может дрейфовать при отключении энергии.
Защита масляных уплотнений
Масляная пломба на выходе из вала предотвращает загрязнение масляным туманом, охлаждающей жидкостью и воздушными частицами, увеличивая срок службы подшипника и надежность двигателя в промышленной среде.
Устойчивое строительство
с изоляцией класса F (155°C), встроенной теплозащитой и защитой от проникновения IP65,Этот двигатель предназначен для непрерывного использования в промышленности в требовательных производственных условиях..
Совместимость и установка
HF-KE23JW1-S100 предназначен для использования с сервоусилителями серии Mitsubishi MR-J3.Суффикс S100 обозначает стандартный кабель с конфигурацией разъема для прямого соединения с питанием двигателя и кабелями кодераДля применения на 200 Вт рекомендуются усилители MR-J3-20A или MR-J3-20B.
Часто задаваемые вопросы
Требуется ли электромагнитному тормозу отдельный источник питания?
Да, электромагнитная тормозная катушка требует 24 В постоянного питания от цепи управления машины, переключенной сигналом выхода блокировки тормоза усилителя MR-J3.
Подходит ли этот двигатель для вертикальных осей?
Да, электромагнитный тормоз делает его подходящим для вертикальных осей, где нагрузки должны держаться, когда сервопривод отключается.
Когда необходимо масло?
Масляный уплотнитель необходим, когда двигатель работает рядом с смазываемыми механизмами, такими как шаровые винты с централизованной смазкой, приводы ремня с смазочным распылением,или любой среды с присутствием масляного тумана.
Какой сервоусилитель нужен?
Этот двигатель совместим с усилителями серии Mitsubishi MR-J3. Для приложений мощностью 200 Вт используйте MR-J3-20A (аналоговая / импульсная команда) или MR-J3-20B (сетевая команда SSCNET III).
