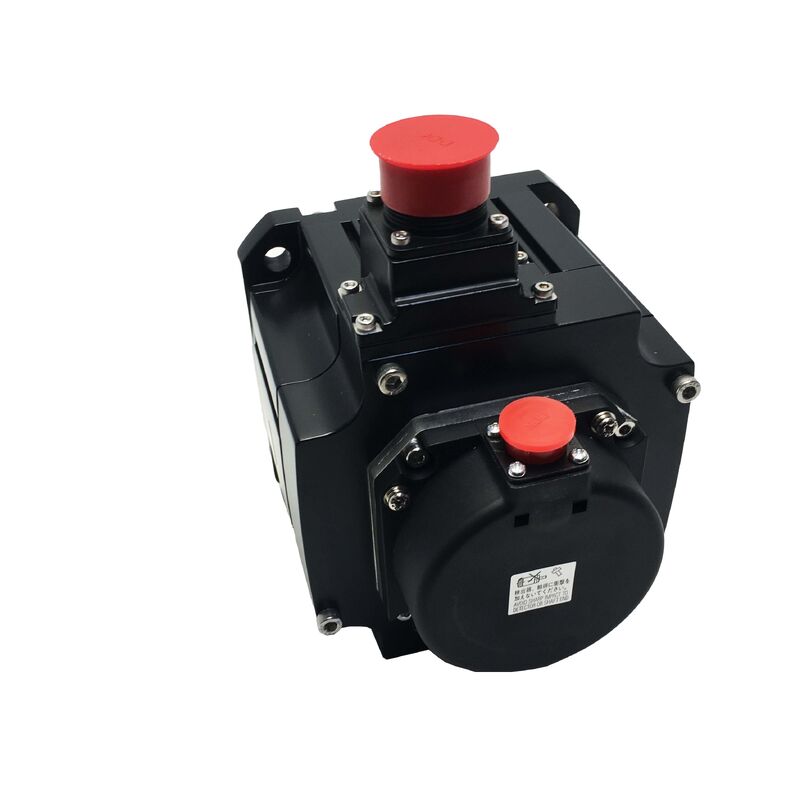

Мотор Mitsubishi HF-SE102JW1-S100 HFSE102JW1S100 HF-SE1O2JW1-S1OO

Mitsubishi HF-SE102JW1-S100 | Серводвигатель переменного тока средней инерции — 1,0 кВт, 4,77 Нм, 2000 об/мин, маслосъемное уплотнение, 131072 имп/об, серия MR-E

Номер детали: HF-SE102JW1-S100 Серия: MELSERVO HF-SE — Серводвигатель переменного тока средней инерции

Номинальная мощность: 1,0 кВт

Номинальный крутящий момент: 4,77 Нм

Пиковый крутящий момент: 14,3 Нм

Номинальная скорость: 2000 об/мин

Максимальная скорость: 3000 об/мин

Напряжение питания: Класс 200 В переменного тока (3 фазы)

Электромагнитный тормоз: Нет

Маслосъемное уплотнение: Да

Энкодер: 17-разрядный инкрементальный, 131072 имп/об

Класс инерции: Средний

Совместимый усилитель: Серия MR-E (Super MR-E / S100)

Мощность электропитания: 1,7 кВА

Состояние: Новый

Обзор

Mitsubishi HF-SE102JW1-S100 — это серводвигатель переменного тока средней инерции мощностью 1,0 кВт из серии HF-SE компании Mitsubishi Electric, разработанный специально для использования с платформой сервоусилителя Super MR-E.При номинальном крутящем моменте 4,77 Нм и пиковом крутящем моменте 14,3 Нм он обеспечивает запас крутящего момента, необходимый для отзывчивого ускорения осевых нагрузок с умеренной инерцией — общепромышленное оборудование, системы позиционирования конвейеров, упаковочные машины и аналогичные применения, где соотношение инерции нагрузки к инерции двигателя находится в практическом диапазоне средней инерции.Классификация «средняя инерция» — это не просто ярлык; это ключевой инженерный компромисс конструкции. Роторы с более высокой инерцией менее чувствительны к неточностям согласования нагрузки, поскольку сам ротор действует как маховик, сглаживающий реакцию скорости.

Серия HF-SE предназначена для применений, где инерция нагрузки предсказуема и умеренна, сервосистема нуждается в реальной отзывчивости, а полоса пропускания усилителя серии MR-E достаточна для требований позиционирования приложения.

Комбинация обратной связи от энкодера с разрешением 131072 импульсов на оборот, функции автоматической настройки в реальном времени усилителя MR-E и пикового крутящего момента 14,3 Нм делает HF-SE102JW1-S100 способным выполнять быстрые и точные циклы позиционирования без необходимости обширной ручной калибровки усиления во время ввода в эксплуатацию.

Суффикс JW1 обозначает конкретную механическую конфигурацию: вал с шпонкой, маслосъемное уплотнение, без электромагнитного тормоза.

Маслосъемное уплотнение закрывает входное отверстие вала от загрязнения масляным туманом и частицами, продлевая срок службы подшипников и обмоток в условиях эксплуатации, где серия HF-SE наиболее часто применяется.

Отсутствие тормоза определяет этот двигатель как двигатель для горизонтальной оси или для оси, где внешний противовес или механическое удерживающее устройство компенсирует гравитационную нагрузку в состоянии покоя.

Ключевые характеристики

Параметр

Значение

Выше нее серии HF-SP и HF-JP предназначены для более мощных нагрузок осей станков с соответствующими более крупными корпусами.

HF-SE со средней инерцией разработан для наиболее распространенного класса промышленных применений позиционирования: нагрузки с определенной и умеренной инерцией, время цикла, измеряемое сотнями миллисекунд, а не десятками, и требования к точности позиционирования, удовлетворяемые 17-разрядным энкодером при конкурентоспособной стоимости системы.

Привод индексатора конвейера, ось позиционирования поворотного стола, механизм подачи упаковочной машины, шаттл для транспортировки материалов — вот области применения серии HF-SE.

На уровне 1,0 кВт HF-SE102 является вторым шагом в серии: HF-SE52 находится ниже на 0,5 кВт / 2,39 Нм, HF-SE152 — выше на 1,5 кВт / 7,16 Нм, а HF-SE202 — на вершине с 2,0 кВт / 9,55 Нм.

Все четыре модели имеют одинаковую номинальную скорость 2000 об/мин / максимальную скорость 3000 об/мин и используют одну и ту же платформу усилителя MR-E.

Для целей подбора размера переход от SE52 к SE102 примерно удваивает как номинальный крутящий момент, так и способность двигателя ускорять заданное соотношение инерции за заданное время.

Энкодер 131072 имп/об — точность и повторяемость

17-разрядный инкрементальный энкодер с разрешением 131072 импульсов на оборот обеспечивает обратную связь по положению, которая делает HF-SE102JW1-S100 способным к высокоточному позиционированию в широком диапазоне применений.

При типичном шаге шарико-винтовой передачи 10 мм с прямым соединением двигателя 131072 имп/об на двигателе соответствует примерно 0,076 мкм на импульс на столе — разрешение, которое во много раз тоньше механической точности шарико-винтовой передачи и направляющих, которыми он управляет.

Энкодер является инкрементальным, что означает, что он подсчитывает изменения положения от опорной точки, установленной при запуске. Каждый цикл питания требует, чтобы ось выполнила цикл возврата к нулю (гоминг) для повторного установления своей абсолютной опорной точки перед принятием запрограммированных команд положения.

В машинных приложениях, где время запуска не является производственным ограничением, это вполне приемлемо.

Там, где время запуска имеет значение — частые смены производственных смен, частые циклы аварийной остановки/перезапуска — вариант с абсолютным энкодером устранит необходимость гоминга; инкрементальный HF-SE102JW1-S100 является подходящим выбором, когда это не является проблемой.

17-разрядное разрешение также лежит в основе функции автоматической настройки в реальном времени усилителя MR-E.

Автонастройка наблюдает фактическую реакцию скорости по сравнению с заданной скоростью и в реальном времени корректирует коэффициенты усиления сервопривода — пропорциональное, интегральное, дифференциальное — для минимизации ошибки следования и времени установления.

При 131072 импульсах обратной связи на оборот усилитель имеет достаточное разрешение для обнаружения малых отклонений скорости, которые автонастройка использует для характеристики механической нагрузки и оптимизации настроек усиления без ручного вмешательства.

Маслосъемное уплотнение — защита окружающей среды без сложности IP67

Маслосъемное уплотнение на HF-SE102JW1-S100 представляет собой манжетное уплотнение в точке выхода вала. Оно предотвращает миграцию смазки из торцевых подшипников шарико-винтовой передачи, разбрызгивания из редуктора и централизованных систем смазки в корпус двигателя через кольцевой зазор между вращающимся валом и передним щитом двигателя.

Без маслосъемного уплотнения этот зазор является открытым путем для загрязнения. Смазка подшипников мигрирует наружу вдоль вала под действием центробежной силы, в то время как масляный туман, движимый движением машины, мигрирует внутрь через зазор вала под действием колебаний давления.

Попав внутрь корпуса двигателя, загрязнение обмотки смазкой и узла энкодера прогрессирует — сначала в виде поверхностного покрытия, увеличивающего ток утечки, затем в виде абсорбции в изоляцию, ускоряющей термическую деградацию.

Маслосъемное уплотнение устраняет этот путь загрязнения при незначительных затратах на трение и потери мощности.

На двигателях, работающих рядом с смазываемыми шарико-винтовыми передачами, редукторами или централизованными системами смазки — что описывает большинство установок HF-SE102 — маслосъемное уплотнение является не роскошной спецификацией, а инвестицией в срок службы. Буква «J» в суффиксе JW1 подтверждает наличие маслосъемного уплотнения.

Разъем S100 и интеграция с усилителем MR-E

Обозначение S100 идентифицирует конфигурацию разъема двигателя, соответствующую серии сервоусилителей Super MR-E. Платформа Super MR-E размещает разъемы питания двигателя и энкодера на передней панели усилителя, что упрощает подключение кабеля даже при установке усилителя в ограниченном пространстве панели.

Ввод кабеля спереди — а не сверху или сбоку — означает, что кабель может проходить непосредственно от передней панели усилителя к двигателю без обхода корпуса усилителя, сокращая длину кабельного пути и количество изгибов в кабеле энкодера.

Реальная автонастройка усилителя MR-E начинается с момента включения сервопривода и постоянно отслеживает механическую реакцию, корректируя параметры усиления по мере изменения рабочих условий машины.

Для инженера по вводу в эксплуатацию это означает меньше времени с осциллографом и таблицами параметров и больше времени на выполнение фактических тестовых циклов.

Функция автонастройки использует обратную связь энкодера 131072 имп/об для наблюдения за ошибкой следования скорости с достаточным разрешением для обнаружения тонких механических резонансов, которые часто упускаются при ручной регулировке усиления.

FAQ

В1: Почему HF-SE102JW1-S100 описывается как «средняя инерция» и что это означает для подбора размера оси?

Средняя инерция относится к моменту инерции ротора — ротор серии HF-SE тяжелее, чем конструкции с низкой инерцией, что делает его менее чувствительным к несоответствию инерции нагрузки, но несколько медленнее в пиковом ускорении.

Практическое значение для подбора размера оси: инерция нагрузки, подключенная к двигателю, обычно должна быть в 15 раз меньше инерции самого двигателя для оптимальной работы сервопривода.

Превышение этого соотношения приводит к тому, что коэффициенты усиления сервопривода, необходимые для стабильного и отзывчивого управления, приближаются к границе устойчивости усилителя, что затрудняет настройку и ограничивает достижимую полосу пропускания. Двигатели со средней инерцией более терпимы к более высоким соотношениям инерции нагрузки, чем конструкции с низкой инерцией.

В2: У двигателя нет электромагнитного тормоза — можно ли его использовать на вертикальной оси?

Без электромагнитного тормоза двигатель не обеспечивает механического удержания при отключении сервопривода. На вертикальной оси гравитация будет перемещать нагрузку при снятии питания сервопривода, если не предусмотрено внешнее средство поддержки — пневматический противовес, механический замок или внешний тормоз.

Если ни одно из этих средств не используется, необходимо указать вариант HF-SE102 с тормозом (с суффиксом «B» в обозначении модели). Для горизонтальных осей или вертикальных осей с гравитационным балансом свободный от тормоза HF-SE102JW1-S100 является подходящим выбором.

В3: Какой сервоусилитель MR-E требуется для HF-SE102JW1-S100?

HF-SE102JW1-S100 мощностью 1,0 кВт сопрягается с сервоусилителем MR-E-100A/AG-QW003. MR-E-100A — это усилитель класса 1,0 кВт в линейке Super MR-E, соответствующий конфигурации разъема двигателя S100.

Использование усилителя с меньшей мощностью (например, MR-E-70A) чревато перегрузкой по току при пиковом крутящем моменте двигателя; использование усилителя с большей мощностью возможно в принципе, но требует подтверждения совместимости параметров. Суффикс QW003 на усилителе обозначает конфигурацию Super MR-E, соответствующую двигателям S100.

В4: Какова процедура гоминга энкодера при запуске?17-разрядный энкодер на HF-SE102JW1-S100 является инкрементальным — он не имеет сохраненной памяти абсолютного положения. При каждом цикле питания усилитель MR-E должен выполнить цикл возврата к нулю на этой оси для установки опорной точки координат.Ось перемещается к своему опорному переключателю или механическому упору на пониженной скорости, усилитель записывает показания энкодера в опорной точке, и система координат устанавливается от этой точки. Это должно успешно завершиться до того, как ЧПУ или ПЛК примут команды положения на оси.

Если питание теряется в середине цикла, а возврат к нулю прерывается, полный возврат к нулю должен быть перезапущен.

В5: Какое обслуживание требуется HF-SE102JW1-S100 в эксплуатации?

Основные периодические проверки включают состояние кабеля и разъема энкодера (осмотрите на предмет потертостей, трещин изоляции на изгибах и правильного положения разъема — частично вставленный разъем энкодера вызывает ошибки обратной связи, проявляющиеся как нерегулярное движение оси), состояние маслосъемного уплотнения вала (осмотрите на предмет трещин или затвердевания в плановые интервалы технического обслуживания; поврежденное уплотнение допускает проникновение смазки) и состояние подшипников (прислушайтесь к шуму или вибрации во время тестовых прогонов без нагрузки). Mitsubishi рекомендует замену подшипников через 20000 часов работы или при появлении слышимого шума.

Сам энкодер не имеет обслуживаемых частей; если ошибки энкодера сохраняются после проверки целостности кабеля и разъема, двигатель требует замены или заводского ремонта.
