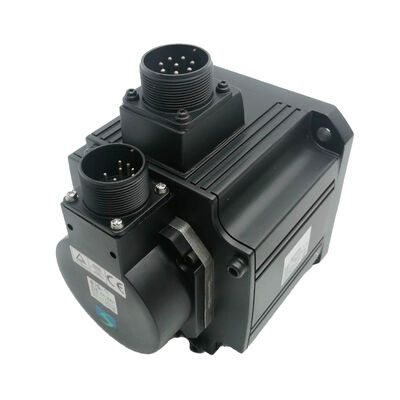

Новый 1PCS HC-SFE152K MITSUBISHI сервомотор HCSFE152K

Mitsubishi HC-SFE152K | Серия MELSERVO-J2S AC Серводвигатель — 1,5 кВт, 17-битный абсолютный, с шпонкой, IP65

Номер детали: HC-SFE152K (также упоминается как HC-SFS152K)

Бренд: Mitsubishi Electric

Серия: MELSERVO-J2S — Тип HC-SF

Статус: Снят с производства производителем — Доступны восстановленные и избыточные запасы

Состояние: Восстановленный / Обмен / Избыток

Обзор

Серводвигатель переменного тока Mitsubishi HC-SFE152K — это бесщеточный серводвигатель переменного тока мощностью 1,5 кВт из серии MELSERVO-J2S от Mitsubishi Electric — в частности, из семейства среднеинерционных двигателей средней мощности HC-SF.С номинальным крутящим моментом 7,16 Нм при 2000 об/мин, пиковым крутящим моментом 21,6 Нм и 17-битным абсолютным энкодером, обеспечивающим 131 072 отсчета на оборот, этот двигатель был разработан для работы с осями подачи и позиционирования, где постоянная точность крутящего момента, точная абсолютная обратная связь и долгосрочная надежность в промышленных условиях являются обязательными требованиями.HC-SFE152K имеет прямой вал со шпонкой, встроенное маслостойкое уплотнение и степень защиты IP65 — конфигурация, которая охватывает требования к механическому соединению, уплотнению вала и защите окружающей среды для станков и оборудования для автоматизации производства, для которых была разработана серия MELSERVO-J2S. Он работает от сети класса 200 В переменного тока, потребляет 9 А при номинальной нагрузке с максимальной токовой способностью 27 А и монтируется на фланце размером 130 × 130 мм.

Mitsubishi с тех пор сняла эту модель с производства. Платформа J2S была заменена более поздними поколениями MELSERVO, но значительная установленная база машин, оснащенных J2S, остается активной на производственных предприятиях по всему миру — и поиск надежной замены HC-SFE152K остается практической и постоянной потребностью в техническом обслуживании для многих из этих операций.

Ключевые характеристики

Параметр

Значение

Инерция ротора 0,00200 кг·м² является показателем, определяющим соответствие этого двигателя нагрузке. Когда отраженная инерция нагрузки является разумным кратным собственной инерции двигателя — обычно в соотношении от 5:1 до 10:1 в зависимости от применения — сервосистема может замкнуть свои контуры скорости и положения со стабильным, хорошо демпфированным откликом без агрессивной настройки коэффициентов усиления.

HC-SF находится в диапазоне инерции, в который естественно попадают многие практические конфигурации осей станков, поэтому он был сопряжен с соответствующими осями.

При номинальной скорости 1500 об/мин с максимальной скоростью 3000 об/мин двигатель охватывает как типичные диапазоны подачи при резке, так и более быстрые скорости перемещения, которые сокращают время цикла без резки.

Пиковый крутящий момент 21,6 Нм — в три раза превышающий номинальный непрерывный крутящий момент — обеспечивает запас ускорения, необходимый для быстрого позиционирования оси без необходимости использования негабаритного двигателя, работающего значительно ниже своего непрерывного теплового предела.

17-битный абсолютный энкодер — без возврата в исходное положение, без зависимости от батареи

Встроенный 17-битный энкодер разрешает 131 072 уникальных положения на оборот вала и сохраняет абсолютные данные о положении непосредственно в аппаратном обеспечении энкодера. При запуске привод MR-J2S считывает текущее положение вала без необходимости перемещения оси в референсную точку.

На многоосевой машине это означает, что система управления имеет полное знание о положении каждой оси, оснащенной J2S, сразу после включения питания — до того, как будет отдана команда на движение.

В производственных условиях это имеет большее значение, чем может показаться. Циклы возврата в исходное положение занимают время — время, которое накапливается в течение смен, плановых окон технического обслуживания, событий восстановления после аварийной остановки и любых перебоев в подаче питания, которые прерывают активный цикл.

Исключение возврата в исходное положение из каждой последовательности запуска является реальным операционным преимуществом по сравнению с системами с инкрементными энкодерами, особенно на машинах с высоким объемом производства, где каждая минута времени без резки имеет измеримую стоимость.

17-битное разрешение также обеспечивает высокую гранулярность скорости при низких скоростях вращения вала, что способствует плавным профилям движения при медленных подачах — что важно для чистовой обработки, интерполяции контуров и любых операций, где пульсация скорости при низкой скорости влияет на качество поверхности или точность размеров.

Вал со шпонкой и маслостойкое уплотнение

Прямой вал со шпонкой обеспечивает надежное механическое соединение с приводимым компонентом — муфтой, шкивом или входным валом редуктора — которое не может вращаться относительно вала независимо от величины крутящего момента, ударных нагрузок или смены направления.

Для двигателя оси мощностью 1,5 кВт, развивающего пиковый крутящий момент до 21,6 Нм, шпонка не является необязательным элементом проектирования — это соответствующая спецификация для любой схемы соединения, где передаваемый крутящий момент и профиль динамической нагрузки превышают то, что может надежно выдержать только сила зажима в течение срока службы двигателя.

Встроенное маслостойкое уплотнение защищает подшипник вала от аэрозольного охлаждающего тумана, мелких металлических частиц и общего загрязнения, присутствующих на приводном конце оси станка в процессе работы.

Состояние уплотнения на бывших в употреблении двигателях является важным элементом проверки — затвердевшее или изношенное уплотнение вала позволяет загрязнениям проникать через защиту корпуса IP65 и достигать переднего подшипника, где начинается медленная деградация до появления каких-либо очевидных симптомов.

Это одно из наиболее распространенных наблюдений на двигателях HC-SF с длительным сроком службы во влажных условиях резки.

IP65 в производственном контексте

IP65 обеспечивает защиту корпуса двигателя от проникновения пыли и защиту от направленных струй воды низкого давления под любым углом.

На станке с ЧПУ это охватывает обычное воздействие охлаждающей жидкости — брызги от операций резки, аэрозольный туман в зоне резки, случайный контакт с жидкостью при загрузке заготовки и общую миграцию жидкости, которая происходит вокруг любого активно охлаждаемого процесса обработки.

Семейство HC-SF не было разработано для погружения или воздействия струй охлаждающей жидкости высокого давления — для таких условий требуются классы защиты IP67 или выше.

Для подавляющего большинства позиций осей станков с ЧПУ IP65 является соответствующей спецификацией и доказал свою адекватность на протяжении длительного срока службы платформы J2S.

Совместимость с приводами MELSERVO-J2S

HC-SFE152K предназначен для использования с сервоусилителями Mitsubishi серии MR-J2S. Привод MR-J2S нативно поддерживает тип двигателя HC-SF и протокол 17-битного абсолютного энкодера. Правильным усилителем для этого класса двигателей является MR-J2S-200A — рассчитанный на выходную мощность двигателя 1,5 кВт и требования к номинальному току 9 А / пиковому току 27 А.

Платформа MR-J2S поддерживает как высокоскоростную оптоволоконную сетевую связь SSCNET для многоосевых координированных систем, так и аналоговые/импульсные входы команд для автономных приложений. Параметры сервоусилителя должны быть установлены в соответствии со спецификацией двигателя HC-SF152 перед началом работы оси.

На любом станке, возвращаемом в эксплуатацию после замены двигателя, подтверждение целостности параметров — особенно кода типа двигателя, типа энкодера и номинального тока — является правильным этапом ввода в эксплуатацию перед запуском оси под нагрузкой.

Для предприятий, рассматривающих возможность модернизации привода с J2S на J4 или с J2S на J5 одновременно с заменой двигателя, следует отметить, что совместимость двигателей между поколениями требует специальной конфигурации усилителя и должна быть проверена с поддержкой приложений Mitsubishi перед внедрением.

Статус снятия с производства и поиск

HC-SFE152K больше не производится. Как и все снятые с производства компоненты MELSERVO, практические варианты поиска — это восстановленные оригиналы от специализированных ремонтных предприятий серводвигателей, проверенные избыточные новые запасы и программы обмена.

Учитывая возраст платформы J2S, качество восстановления варьируется между поставщиками — разница между двигателем, у которого были заменены подшипники и проведены испытания под нагрузкой, и тем, который был просто очищен и переупакован, не видна снаружи.

Для критически важных производственных осей наиболее обоснованным подходом к закупке является поставщик, который может предоставить документированные результаты испытаний, охватывающие сопротивление обмоток, сопротивление изоляции, целостность выходного сигнала энкодера и испытание на холостом ходу — а не словесное заверение и визуальный осмотр. На двигателе такого возраста эти испытания являются разницей между надежным ремонтом и незапланированным отказом через шесть месяцев.

Часто задаваемые вопросы

В1: Какой сервоусилитель совместим с HC-SFE152K?

HC-SFE152K предназначен для использования с сервоусилителями Mitsubishi серии MR-J2S. MR-J2S-200A является правильным усилителем для выходной мощности 1,5 кВт и токовых характеристик этого двигателя.

Привод должен быть параметрирован с правильным кодом типа двигателя для HC-SF152 перед началом работы оси. Использование неправильно сконфигурированного параметра типа двигателя приводит к нестабильности контура скорости или ошибкам привода и должно быть устранено перед нагрузочным испытанием.

В2: Двигатель снят с производства — является ли новый серводвигатель Mitsubishi жизнеспособной прямой заменой?

Не без значительных инженерных работ. Современные двигатели Mitsubishi серий HG-SR или HG-MR могут соответствовать классу крутящего момента, но размеры фланца, геометрия вала, распиновка разъемов, протокол энкодера и совместимость привода — все это отличается между поколениями J2S и текущими J4/J5.

Замена между поколениями требует механической переоценки, новой кабельной проводки и модернизации привода вместе с двигателем.

Для замены при техническом обслуживании «один в один» поиск восстановленного HC-SFE152K в паре с существующим усилителем MR-J2S остается путем наименьшего риска, если не планируется полная модернизация системы.

В3: Что дает 17-битный абсолютный энкодер по сравнению с инкрементным энкодером?

17-битный абсолютный энкодер сохраняет положение вала физически в 131 072 точках на оборот и сохраняет эти данные без батареи.

При включении питания привод немедленно считывает абсолютное положение — цикл возврата в исходное положение не требуется. Инкрементный энкодер теряет опорное положение при выключении питания и требует последовательности возврата в исходное положение каждый раз при перезапуске машины.

Для производственных машин с несколькими ежедневными запусками или частыми событиями аварийной остановки время, сэкономленное за счет исключения возврата в исходное положение, накапливается до значительного повышения производительности за срок службы машины.

В4: Почему пиковый крутящий момент (21,6 Нм) намного выше номинального крутящего момента (7,16 Нм)?

Номинальный крутящий момент — это непрерывная выходная мощность, которую двигатель может поддерживать бесконечно в пределах своих тепловых ограничений. Пиковый крутящий момент — это кратковременный максимум, доступный для ускорения — обычно в течение долей секунды во время быстрых перемещений оси.

Соотношение пикового и номинального крутящего момента 3:1 типично для серводвигателей этого класса и обеспечивает запас ускорения, необходимый для быстрых циклов позиционирования без необходимости использования более крупного двигателя, который был бы тепловым избытком для непрерывной рабочей нагрузки.

В5: Что следует проверить на бывшем в употреблении HC-SFE152K перед возвращением в эксплуатацию?

Измерьте трехфазное сопротивление обмоток на баланс между всеми фазами и проверьте сопротивление изоляции относительно земли — оба показателя определяют состояние обмоток. Вращайте вал вручную, чтобы оценить состояние подшипников; шероховатость или заедание указывают на износ. Осмотрите маслостойкое уплотнение на предмет затвердевания или трещин на кромке.

Убедитесь, что разъем энкодера и выход кабеля не повреждены и не имеют коррозии. Подайте и снимите питание, чтобы убедиться, что энкодер выдает стабильный сигнал абсолютного положения. Испытание на стенде до номинальной скорости с мониторингом сигнала энкодера является правильной окончательной проверкой перед установкой любого блока на производственную ось.
