A660-2005-T505 Fanuc кабель сервомотора A6602005T505 A66O-2OO5-T5O5

A660-2005-T505 ∙ FANUC Импульсный кодер Кодер кабель ∙ Угловой соединитель / высокофлексный / цепь перетягивания / сервомоторы Альфа и Бета

Угловой кабель кодировщика соединителя, один и тот же сигнал, разное направление выхода

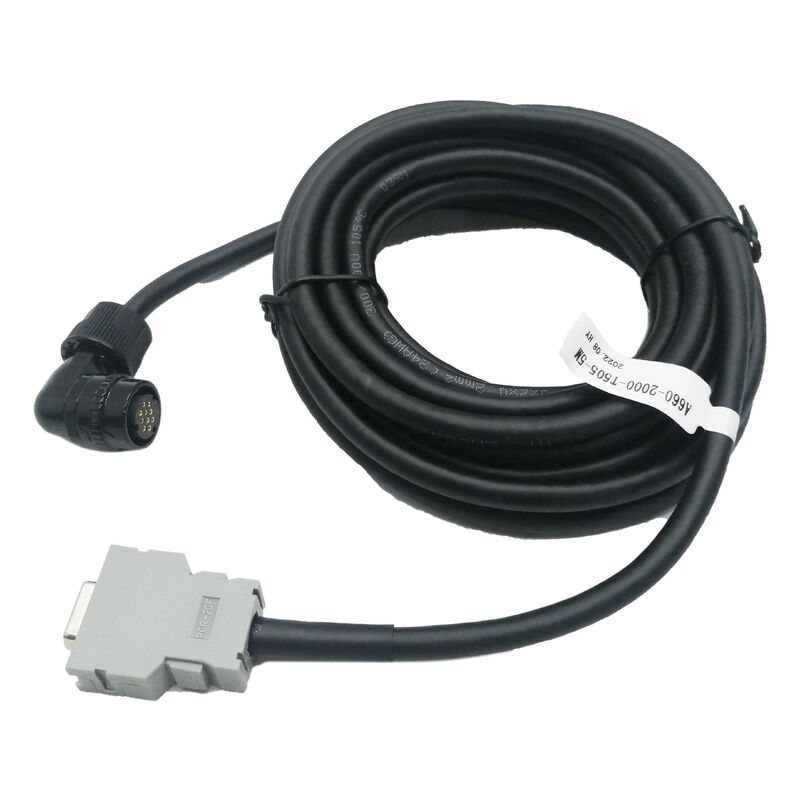

A660-2005-T505 представляет собой угловую версию кабеля FANUC для кодирования импульсных сигналов, функционально идентичную прямому разъединителю A660-2005-T506 по содержанию сигнала, гибкости,и устойчивость к маслу, но с корпусом разъединителя конца двигателя, ориентированным на 90° по отношению к оси кабеля.угловой разъем T505 выходит из кабеля под прямым углом кабель выходит из корпуса разъема боковой, а не осевой.

Это отличие в геометрии разъемов является единственным отличием в спецификациях между T505 и T506, оба они соединяют один и тот же интерфейс импульсного кодера FANUC с одним и тем же входом кодера CN2 усилителя FANUC SVM.

Основная информация о продукте

Когда выбирать угловой T505 вместо прямого T506

Выбор ориентации разъема зависит от свободного пространства в розетке импульсного кодера двигателя:

Пространство за разъемом кодера:Прямой разъем T506 требует свободного пространства непосредственно за разъемом кодера двигателя пространство для тела разъема и кабеля для осевого расширения.Моторы установлены на стенах., в углублениях или в направлениях, где это осевое пространство не существует.

Угловое соединительное устройство при ограничении осевого пространства:Выход T505 на 90° означает, что кабель отходит в сторону ∙ соединитель может быть полностью закреплен и заперт в розетке импульсного кодера даже при отсутствии свободного места за двигателем.В ограниченных местах для установки двигателя, T505 позволяет устанавливать кабели там, где T506 нельзя использовать.

Направление кабеля:The angled connector also allows cleaner cable routing where the natural cable routing direction runs perpendicular to the motor shaft axis — the T505 aligns the cable exit with the routing direction without requiring the cable to make an abrupt bend close to the connector.

Заявления

Сервооси станков обработки с ЧПУ:Моторы, установленные в отверстиях, близких к конструктивным элементам или на стенках панелей, где прямой T506 не может быть установлен из-за отсутствия осевого просвета за розеткой импульсного кодера.

Сервомоторы FANUC Beta BM:Подтверждена документацией по техническому обслуживанию в качестве обслуживающего кабеля для подключений импульсных кодеров двигателей FANUC Beta BM.

Изделие для изготовления изделий из металлов или изделий из металлов или изделий из металловСервомоторы FANUC на станках с ЧПУ, где геометрия установки двигателя требует выхода кабеля на 90°.

Двигатели оси роботизированной руки FANUC:Сервомоторы с совместным приводом в роботах FANUC, где положение установки двигателя ограничивает прямой доступ к разъемам.

Частые вопросы

Вопрос 1: В чем разница между A660-2005-T505 и A660-2005-T506?

T505 имеет под углом (90°, локоть) разъединитель на конце двигателя; T506 имеет прямой разъединитель.и соединитель стороны усилителя идентичны. Выберите T505, если положение установки двигателя не позволяет иметь осевое пространство за розеткой импульсного кодера; выберите T506, если предпочтительнее прямой выход или пространство.

Вопрос 2: Что такое двигатель FANUC Beta BM и почему он использует кабель T505?

Двигатели FANUC Beta BM - это компактные сервомоторы из серии FANUC Beta, обычно используемые для небольших сервоосей на более дешевых машинах с ЧПУ, шлифовальных станках с ЧПУ,и в качестве вспомогательных приводов оси на станках обработкиКомпактный форм-фактор Beta BM и ограничения монтажа меньших конфигураций станков-инструментов чаще требуют углового разъема T505.T505 подтвержден в спецификациях сервокабеля Beta BM FANUC.

Вопрос 3: Коннектор под углом на A660-2005-T505 фиксирован на 90° или регулируется?

Коннектор T505 имеет фиксированный угол 90° √ направление выхода кабеля относительно поверхности соединителя фиксируется геометрией корпуса соединителя и не может регулироваться после производства.Перед установкой T505, подтвердить, что направление выхода на 90° выровняется с предполагаемым маршрутом кабеля, чтобы избежать создания резкого изгиба кабеля вблизи соединителя, что приведет к напряжению кабеля.

Вопрос 4: Можно ли использовать A660-2005-T505 для тех же двигателей, что и T506?

Да T505 и T506 обслуживают одни и те же типы двигателей (сервомоторы серии FANUC Alpha i и Beta с интерфейсами импульсного кодера) с одним и тем же электрическим интерфейсом.Совместимость двигателя определяется электрической спецификацией кабеля (серия импульсных кодеров)Если двигатель и положение крепления совместимы с любой из направлений крепления, то и T505 и T506 являются действительными вариантами.
