Mitsubishi Encoder Servo Motor Power Cable MR-JHSCBL6M-L OEM

MR-JHSCBL6M-L. Мицубиши MELSERVO J2S Кодерный кабель обратной связи 6m / 10-Core / HC-SFS HC-LFS HC-UFS HC-RFS / Standard Flex

MELSERVO J2S Кодирующий кабель на 6 м

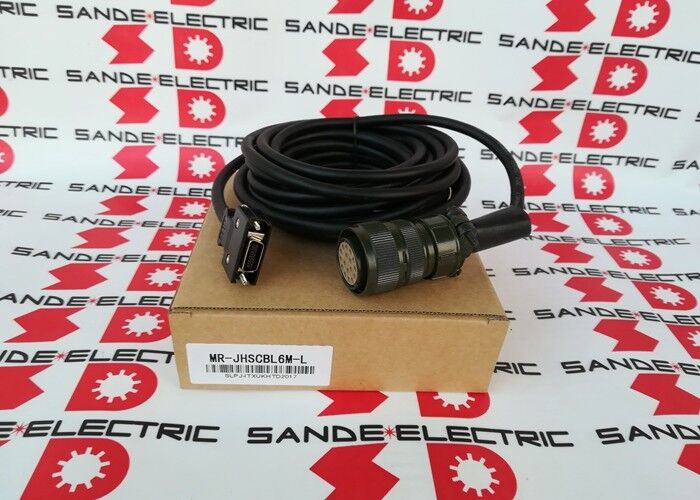

MR-JHSCBL6M-L представляет собой 6-метровый вариант кодирующего кабеля MR-JHS от Mitsubishi Electric для сервосистемы MELSERVO MR-J2S. Функционально идентичен 5м MR-JHSCBL5M-L, it carries the encoder position feedback from the HC series servo motor's encoder to the MR-J2S amplifier's encoder input — the closed-loop feedback path that enables precise velocity and position control.

Разница в длине в 1 м между вариантами 5 и 6 м часто является решающим фактором, когда фактический путь кабельного маршрута, включая углы, циклы обслуживания,и вход/выход маршрутизации ?? требуется длина кабеля чуть выше 5 мMR-JHSCBL6M-L закрывает этот пробел с помощью непосредственно совместимого кабеля в той же спецификации.

Основные характеристики

Стандарт (L) Конструкция для фиксированного маршрутизации

Суффикс "L" обозначает стандартный вариант гибкости для статического или преимущественно фиксированного кабельного маршрутизации:

Фиксированный путь кабеля:Пути кабеля от входного порта кодера усилителя MR-J2S до разъема кодера двигателя HC через фиксированный путь или вдоль рамы машины без непрерывного изгиба во время работы машины.

Не для непрерывной кабельной службы:Стандартная гибкая конструкция не предназначена для применения кабельных путей (цепочки тяги), где кабель подвергается непрерывным циклам изгиба.требуется соответствующий вариант H-типа (высокая гибкость).

Стабильная целостность сигнала в фиксированном маршруте:В фиксированной установке,стандартная конструкция поддерживает надежное качество сигнала кодера на протяжении всего срока службы кабеля. Проводники и изоляция не испытывают усталости от динамической службы кабельной линии..

Заявления

Оси станков с ЧПУ MR-J2S:MELSERVO J2S-приводные оси питания и приводы шпинделей на станках обработки, станках по обработке, шлифовальных машинах и других станках с ЧПУ, где для маршрута кабеля требуется 6-метровый кодирующий кабель.

Сервооси промышленной автоматизации:Индексация конвейера, вращающееся позиционирование и сервоуправляемые оси сборки машин с использованием усилителей MR-J2S с семействами двигателей HC.

Оси машин высокого цикла:Двигатели HC-LFS и HC-UFS на высокопроизводительном оборудовании для упаковки, маркировки и обработки, где точность обратной связи кодера напрямую влияет на время цикла и повторность позиционирования.

Частые вопросы

Вопрос 1: В чем разница между MR-JHSCBL6M-L и MR-JHSCBL5M-L?

Оба кабеля идентичны во всех технических спецификациях: 10-ядерные, стандартные гибкие (L), совместимые с MR-J2S, двигатели серии HC-SFS/LFS/UFS/RFS. Единственное отличие - длина: 6 м против 5 м.Выберите более короткий кабель, где расстояние маршрутизации входит в пределах 5 м; выбирайте 6 м кабель, когда маршрутизация суммирует между 5 и 6 м.

Вопрос 2: Можно ли использовать MR-JHSCBL6M-L с усилителями MR-J3 или MR-J4?

Нет. Серия кабелей MR-JHSCBL предназначена для интерфейса кодера MR-J2S ∙ разделение соединителя и булава соответствует входу кодера усилителя MR-J2S и розетке кодера двигателя HC.Усилители MR-J3 используют другой формат разъединителя кодера (семейство кабелей MR-J3ENCBL)Усилители MR-J4 используют другой интерфейс.

Вопрос 3: Какова максимальная длина кабеля кодера для систем MELSERVO MR-J2S?

Mitsubishi определяет максимальную длину кабеля кодера в руководстве по эксплуатации сервоусилителя MR-J2S на основе типа кодера и ограничения емкости кабеля для надежного приема сигнала.Стандартные конфигурации поддерживают длины кабелей до 20 м или более для некоторых типов кодеров двигателей HC. 6м MR-JHSCBL6M-L находится в пределах стандартной максимальной длины. Подтвердите из документации MR-J2S для конкретного типа кодера двигателя, используемого.

Вопрос 4: Почему у кабеля MR-JHS 10 ядер, тогда как у некоторых простейших кодерных кабелей их меньше?

Интерфейс кодера двигателя MR-J2S HC несет больше функций сигнала, чем базовый инкрементальный кодер: дифференциальные сигналы A/B/Z (6 проводников на 3 пары дифференциалов),Силовой источник кодера 5 В (2 проводника)Простейшие кодеры, в которых отсутствует датчик температуры или используется другой протокол, используют меньше проводников.10-ядерная конструкция отражает полный набор сигналов, требуемых управлением двигателем MR-J2S с закрытым циклом.
