G380-7M. Мицубиши кабель оптического волокна 7 м / пластиковый оптический волокна / CNC и сервосистема связи

Mitsubishi G380 кабель оптического волокна

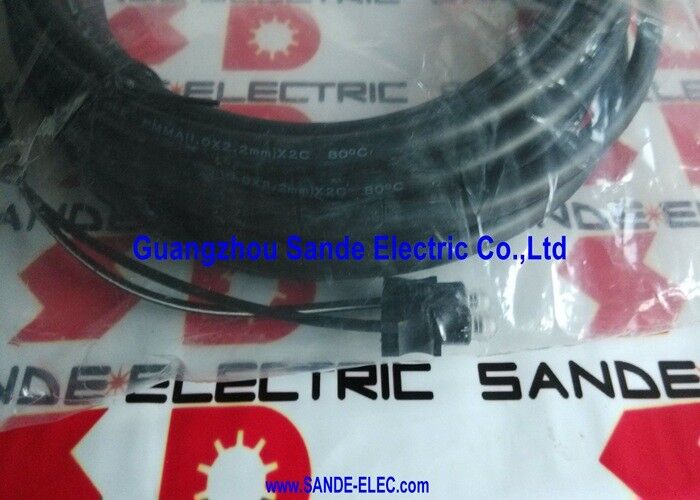

G380-7M - 7-метровый пластиковый оптико-волоконный (POF) кабель из серии G380 компании Mitsubishi Electric, используемый для оптической связи в системах Mitsubishi CNC и сервоприводов.Пластиковые оптические кабели передают данные в виде световых импульсов, обеспечивая полный иммунитет от электромагнитных помех от сервопривода, переключающих транзиенты, и тока двигателя, что является критическим требованием в промышленной серво- и CNC-системе связи.

Серия G380 является одним из семейств кабелей Mitsubishi Electric для оптической связи в их линейках продуктов серво и CNC.Длина 7 м предназначена для установок, где путь оптической связи простирается на средние расстояния , или связи между модулями в более крупных устройствах сервосистем.

Основные характеристики

Пластиковые оптические волокна ∙ Свойства, которые имеют значение в условиях привода

Пластиковые оптические волокна (POF) - это средства передачи, используемые в серии G380:

Большой диаметр клетчатки:POF обычно использует ядро из волокон диаметром 1 мм, значительно большее, чем стеклянное оптическое волокно.Большой диаметр ядра делает выравнивание соединителя менее критичным во время установки и обеспечивает толерантность к незначительному неправильному выравниванию соединителя, которое привело бы к чрезмерной потере стеклянного волокна меньшего ядра.

Проницаемость видимого красного света:Кабели G380 передают данные на видимой красной длине волны (~650 нм) тот же диапазон, который используется в семьях кабелей Mitsubishi.Видимая длина волны света позволяет визуально подтвердить, что подключенный кабель активно передает красный свет, видимый на лицевой стороне соединителя невооруженным глазом.

Гибкий, но прочный:POF кабели механически прочнее, чем стеклянные волокна, они могут быть согнуты до более узких радиусов без разрыва волокна.что делает маршрутизацию внутри и между кабинетами управления более простым, чем кабель из стекловолокна.

Иммунитет от ИМИ:Оптические волокна переносят свет, а не электрический ток, никакие электромагнитные помехи не влияют на передаваемые данные.Это фундаментальное свойство делает оптическую связь стандартным выбором для высокоскоростной связи в условиях высокого шума сервоприводных шкафов.

Заявления

Системы с ЧПУ Mitsubishi MELDAS:CNC machine tool control units using MELDAS (Mitsubishi Electronic Long Distance ACC System) or related CNC architectures that use optical fiber communication between CNC control boards and drive modules.

Коммуникация сервопривода Mitsubishi:Системы сервоусилителей, в которых оптические волоконные кабели обеспечивают высокоскоростную связь между модулями усилителей, контроллерами CNC и связанным оборудованием.

Системы оптических автобусов промышленной автоматизации:Любое автоматическое оборудование Mitsubishi, использующее кабели оптического волокна серии G380 в качестве средства связи между компонентами системы.

Частые вопросы

Вопрос 1: Каков минимальный радиус изгиба для кабеля G380-7M POF?

Пластиковые оптико-волоконные кабели имеют определенный минимальный радиус изгиба, как правило, от 25 до 30 мм для POF диаметром 1 мм со стандартным укрытием.волокно испытывает избыточные потери от микросгибания в точке сгибанияПревышение минимального радиуса изгиба вызывает постоянную потерю сигнала, которую невозможно восстановить путем выпрямления кабеля.обращать особое внимание на углы маршрутизации кабеля и точки соприкосновения зажима кабеля, где чаще всего встречаются нарушения радиуса изгиба.

Вопрос 2: Как устанавливается оптический разъем G380-7M?

Оптические кабели серии Mitsubishi G380 используют сцепные или натянутые разъемы на каждом конце. Соединитель соединяется с соответствующим оптическим портом на КНЦ или сервомодуле путем вставки и блокировки.Убедитесь, что поверхность соединителя чиста перед соединением Используйте подходящие оптические средства очистки (постыки POF), если соединитель кажется загрязненным.

Вопрос 3: Может ли G380-7M использоваться вместо G380-5M, если указан 5-метровый кабель?

G380-7M может быть физически установлен там, где указан более короткий кабель, с лишним 2-метровым кабелем, управляемым в качестве обслуживающей петли внутри шкафа. Optical fiber cables do not have impedance matching constraints like electrical cables — a longer cable does not affect signal quality as long as the total cable length remains within the system's optical link budgetОднако избыток кабеля увеличивает заполнение шкафа и должен быть направлен осторожно, чтобы избежать минимальных нарушений радиуса изгиба.

Вопрос 4: Каков срок службы пластиковых волоконно-оптических кабелей Mitsubishi G380?
