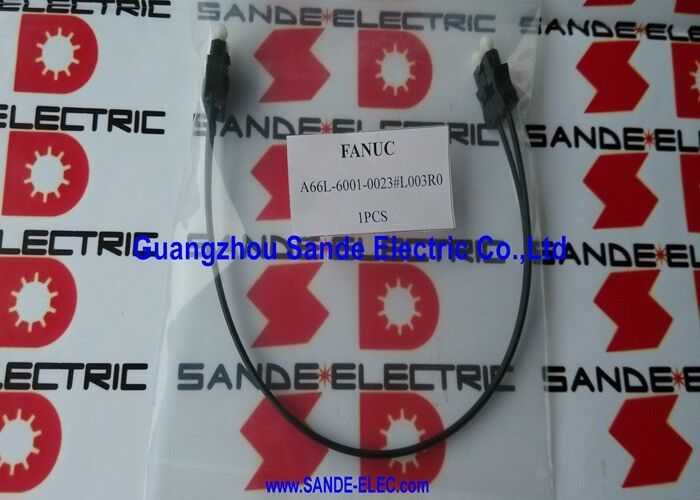

Кабель оптоволоконного питания A66L-6001-0023

A66L-6001-0023∙ FANUC FSSB Волоконно-оптический кабель внутри шкафа / COP10A-COP10B / SVM Servo Daisy-Chain / Многократные длины

FSSB кабель из оптических волокон

The A66L-6001-0023 is FANUC's fiber optic cable for the FSSB (FANUC Serial Servo Bus) — the high-speed optical serial bus that transmits axis command and encoder feedback data between the FANUC CNC control unit and the servo amplifier modules inside the drive cabinet.

Каждый кабель A66L-6001-0023 переносит один сегмент FSSB из одного оптического порта передачи COP10A в оптический порт приема COP10B следующего модуля.Многочисленные кабели A66L-6001-0023 цепь вместе внутри шкафа, чтобы сформировать полный FSSB коммуникационный автобус, обслуживающий все сервоосы в системе.

Информация о ключевых сериях

Необтягиваемое сооружение только внутри шкафа

Конструкция без оболочки делает A66L-6001-0023 компактным и легким для использования внутри шкафа:

Для защищенного маршрутизации внутри закрытого шкафа управления:Без усиленной наружной оболочки серии A66L-6001-0026 N/S кабель A66L-6001-0023 физически более хрупкий защищенное маршрутизация между соседними модулями внутри шкафа, но не для внешнего маршрутизации.

Не для внешнего маршрутизации:Для FANUC HSSB соединений между отдельными шкафами требуется усиленная серия A66L-6001-0026 N/S обшивки.

Заявления

Проводка шкафа сервосистемы FANUC αi:Все станки FANUC CNC-оборудования, станки по обработке и шлифовальные машины, использующие сервомодули αi (или βi) с FSSB-коммуникацией один кабель A66L-6001-0023 на межмодульный сегмент в шкафу.

Управляющие роботов FANUC R-30iA/R-30iB/R-30iB+:Робот-контроллеры, использующие FSSB для подключения основной платы к внутренним модулям сервоусилителя короткие кабели A66L-6001-0023 соединяют соседние модули внутри шкафа контроллера.

Системы FANUC 16i/18i/21i/30i CNC:Кабели управления CNC с несколькими осями SVM, использующими оптическую шину FSSB, для каждого модуля оси в цепочке требуется один сегмент кабеля.

Частые вопросы

Вопрос 1: В чем разница между A66L-6001-0023 (FSSB) и A66L-6001-0026 (HSSB)?

A66L-6001-0023 обслуживает FSSB, используемый внутри сервокабинета между SVM-модулями и CNC-площадками через порты COP10A/COP10B, нескрытые, короткие длины.A66L-6001-0026 служит HSSB используется для внешних соединений между отдельными шкафамиРазличные шины с различными разъемами и применениями не взаимозаменяемы.

Вопрос 2: Как выбрать правильную длину A66L-6001-0023 для установки сервокабеля?

Измерение физического расстояния между портом COP10A одного модуля и портом COP10B следующего модуля в планируемом маршрутизации цепочки FSSB.Выберите следующую стандартную длину, которая равна или немного больше этого расстояния. Избегайте избыточного кабеля, который должен быть завернут или привязан в шкафу

Вопрос 3: Какой код сигнализации FANUC указывает на неисправный кабель A66L-6001-0023?

Разбитый или отключенный кабель FSSB приводит к тому, что CNC теряет связь со всеми осями от отключенной точки вперед в цепочке ромашки.FANUC генерирует SV0401 (серво не готов) или SV5136/5137 (аларм связи FSSB) для затронутых осей.Проверяйте оптические соединения FSSB и состояние кабеля, проверяйте на наличие изогнутых волокон вблизи входных точек соединителя, которые являются наиболее распространенным местом сбоя.

Q4: Могут ли кабели A66L-6001-0023 использоваться в системах FSSB-b (быстрее), а также в стандартных системах FSSB?

Интерфейс FSSB-b в более поздних поколениях FANUC CNC использует высокоскоростную оптическую связь на том же формате порта COP10A / COP10B.Кабели A66L-6001-0023 совместимы с FSSB-b, а также стандартным FSSB . Подтвердите из руководства по подключению CNC, что выбранная длина кабеля соответствует максимальной длине кабеля, установленной системой FSSB-b.
