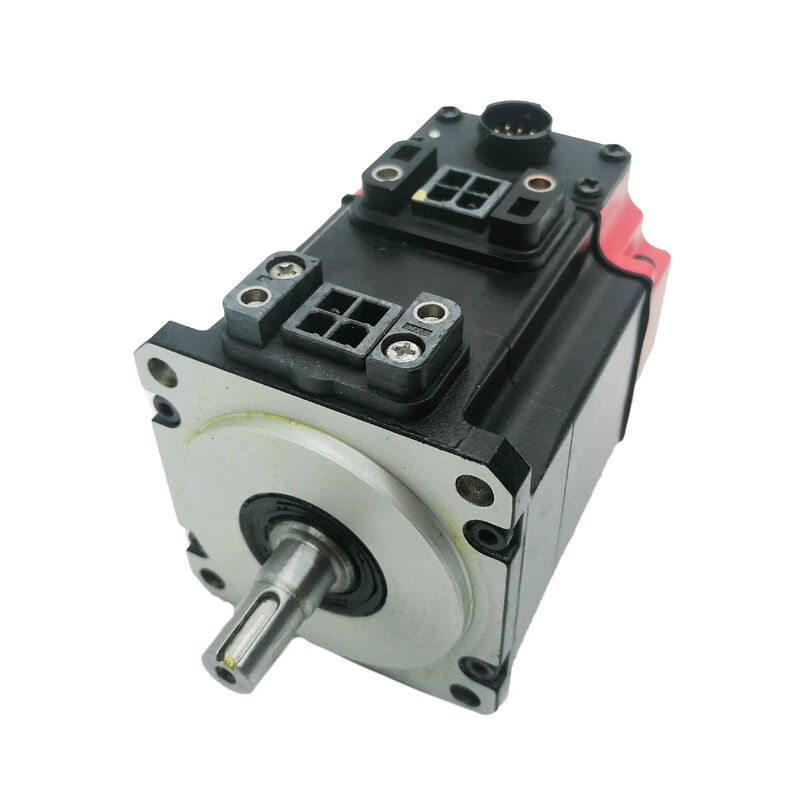

Fanuc A06B-0148-B175 | Сервопривод переменного тока серии ALPHA A22/3000 — 4,4 кВт, тормоз, энкодер A64, IP67

Номер детали: A06B-0148-B175

Серия: Сервопривод переменного тока ALPHA

Модель: A22 / 3000

Конфигурация: Прямой вал, встроенный тормоз, энкодер A64, IP67

Состояние: Новый / Восстановленный

Обзор

Сервопривод Fanuc A06B-0148-B175 — это сервопривод переменного тока мощностью 4,4 кВт из серии ALPHA от Fanuc — модель A22/3000 — тормозная версия семейства AC22, работающая со скоростью до 3000 об/мин.

При крутящем моменте при остановке 22 Нм при трехфазном питании 132 В, 200 Гц, потребляющем 20 А в непрерывном режиме и 32 А в пиковом режиме, этот двигатель относится к существенному сегменту ряда ALPHA, оставаясь при этом в среднем классе физических размеров.

Он оснащен импульсным кодером A64 для обратной связи по положению и скорости, электромагнитным тормозом с пружинным приводом и заводским герметичным корпусом IP67 — полная спецификация для приводов осей средних станков с ЧПУ, где механическое удержание положения и защита от охлаждающей жидкости являются требованиями установки.

Тормоз является определяющей особенностью B175 в семействе A22/3000.

Он отличает этот вариант от B075 и B077 — которые имеют одинаковые электрические характеристики, но не имеют тормоза — и указывает на контекст установки: вертикальные оси, наклонные головки, поворотные столы с гравитационной нагрузкой или любой механизм, где сервопривод сам по себе не может гарантировать удержание положения при отключении питания привода.

Герметизация IP67 подтверждает, что двигатель предназначен для сред станков с высокой концентрацией охлаждающей жидкости, где голый корпус или герметизация более низкого класса означали бы преждевременное загрязнение подшипников и деградацию обмоток от тумана охлаждающей жидкости.

Ключевые характеристики

A22/3000 — более высокая скорость в классе крутящего момента AC22

Класс крутящего момента AC22 охватывает два основных номинала скорости в семействе ALPHA — варианты 1500 об/мин и 3000 об/мин. Оба обеспечивают крутящий момент при остановке 22 Нм, но потолок 3000 об/мин A22/3000 открывает другой диапазон применений механических приводов по сравнению с A22/1500 с более низкой скоростью.

На осях с прямым соединением шарико-винтовой передачи с типичными значениями шага 3000 об/мин означают более высокие скорости ускоренного перемещения и более широкий диапазон рабочих скоростей, который позволяет использовать как медленные точные подачи, так и быстрые перемещения позиционирования без приближения двигателя к пределу скорости во время нормальной работы цикла.

Электрическая спецификация 132 В / 200 Гц отражает конструкцию с более высокой скоростью. Номинальная частота 200 Гц требует, чтобы сервоусилитель генерировал выходной сигнал переменной частоты в два раза выше, чем у двигателей 100 Гц того же класса крутящего момента — это обрабатывается внутренне сервоусилителем ALPHA, а сетевое напряжение 200–240 В обеспечивает источник, из которого генерируется внутренний шинный постоянный ток привода.

Для производителя станков и инженера по техническому обслуживанию соответствующим параметром является код типа двигателя A22/3000 и правильное сопряжение сервоусилителя, а не сама частота 200 Гц.

Номинальная выходная мощность 4,4 кВт при 3000 об/мин с крутящим моментом при остановке 22 Нм позиционирует этот двигатель для приводов осей средних станков, где сочетание плотности крутящего момента и диапазона скоростей соответствует механическим требованиям подач осей X, Y и Z на компактных и средних вертикальных обрабатывающих центрах, токарных центрах и многоосевых производственных машинах.

Встроенный тормоз — с пружинным приводом, отказоустойчивый

Тормоз на A06B-0148-B175 является механической особенностью, которая определяет его контекст установки так же четко, как и любой электрический параметр.

Он имеет пружинный привод и электрическое освобождение — при отсутствии питания тормоза пружина задействуется и блокирует вал. Тормоз освобождается при подаче соответствующего напряжения на катушку тормоза, что позволяет нормально работать сервоприводу.

Эта отказоустойчивая архитектура означает, что любое событие, которое отключает питание цепи тормоза — команда на выключение, аварийная остановка, сигнал тревоги неисправности сервопривода или незапланированное отключение питания — приводит к немедленной механической блокировке вала без необходимости активного реагирования со стороны системы управления или сервопривода.

Для вертикальных осей, несущих вес рабочего стола или головки шпинделя, или поворотных осей, удерживающих фиксированное положение индексации между операциями обработки, это не дополнительная функция — это требование безопасности.

Практическим следствием установки является цепь питания тормоза 24 В постоянного тока и ее блокировочная проводка. Необходимо убедиться, что тормоз чисто освобождается перед тем, как сервопривод даст команду на движение оси, а блокировка должна гарантировать, что тормоз снова задействуется перед отключением сервопривода в конце каждого цикла.

Эта последовательность обрабатывается через выход управления тормозом ЧПУ и сервоусилителя и должна быть проверена во время ввода в эксплуатацию и после любой переподключения цепи тормоза.

На бывших в употреблении двигателях тормоз является первым компонентом, который следует оценить перед установкой. Тормоз, который заедает при освобождении, ограничивает движение оси и вызывает избыточный ток в приводе.

Тормоз, который не удерживает при отключении питания, полностью устраняет функцию безопасности. Ни одно из этих состояний неприемлемо на производственном станке — проверьте тормоз на стенде с соответствующим напряжением питания перед вводом двигателя в эксплуатацию.

Импульсный кодер A64 — абсолютный энкодер положения

A64, установленный на B175, является абсолютным импульсным кодером — в отличие от инкрементного энкодера I64, который встречается на других вариантах семейства A22/3000. Абсолютная возможность определения положения означает, что двигатель сохраняет данные о положении вала при отключении питания.

При запуске станка сервопривод считывает текущее абсолютное положение с A64 без необходимости выполнения последовательности поиска нуля. ЧПУ имеет полное знание положения оси немедленно, и производство может возобновиться точно с остановленного состояния без необходимости перемещения оси к референсной точке.

Для станка, работающего в несколько смен или в среде, где отключения питания не являются редкостью, возможность абсолютного энкодера превращает обязательную задержку поиска нуля при каждом перезапуске в состояние мгновенной готовности.

За весь срок службы производственного станка эта совокупная экономия времени имеет значение — а отсутствие режимов отказа, связанных с последовательностями поиска нуля инкрементного энкодера (прерванный поиск нуля, дрейф референсной позиции, пропуск маркеров), представляет собой реальное улучшение надежности по сравнению с инкрементной обратной связью.

64 000 отсчетов на оборот A64 обеспечивают разрешение по положению, которое сервоусилитель ALPHA использует для замыкания контуров управления с точностью, необходимой для точного контурирования и точных конечных точек положения в полном диапазоне скоростей A22/3000.

Герметизация IP67 — заводской стандарт для сред станков

Защита корпуса IP67 на A06B-0148-B175 является заводской, а не установленной после изготовления.

Уплотнение вала, кабельные вводы, корпус энкодера и корпус двигателя рассчитаны на кратковременное погружение на глубину до одного метра в течение 30 минут — в среде станков это означает надежную защиту от брызг охлаждающей жидкости, насыщения туманом и накопленного воздействия жидкости при производственных операциях, которые продолжаются годами.

IP67 в этом классе крутящего момента и типе применения — это спецификация, которая снижает частоту отказов подшипников из-за загрязнения в течение длительного срока службы.

Передний подшипник сервопривода, установленный близко к зоне резания на активном обрабатывающем центре, постоянно подвергается воздействию тумана охлаждающей жидкости.

При IP67 уплотнение вала и соединения корпуса надежно блокируют этот туман. При IP55 или ниже такое же воздействие становится медленным путем загрязнения, который сокращает срок службы подшипников и обмоток, не вызывая никаких очевидных симптомов до приближения отказа.

Совместимость привода и управления

A06B-0148-B175 совместим с сервоусилителями Fanuc серии ALPHA — модулями SVM, рассчитанными на класс тока 20 А в непрерывном режиме / 32 А в пиковом режиме — и интегрируется с платформами управления Fanuc CNC, которые охватывали период производства A22/3000: семейства Series 0, 0i, 16, 18 и 21.

Сервопривод должен быть параметризован кодом типа двигателя для A22/3000 с энкодером A64. Цепь тормоза подключается к выходу питания тормоза шкафа ЧПУ и должна быть правильно заблокирована.

При установке сменного A06B-0148-B175 убедитесь, что сервоусилитель, установленный на станке, поддерживает интерфейс абсолютного энкодера A64 — не все усилители ALPHA этого поколения имеют одинаковую поддержку протокола энкодера, а интерфейс абсолютного энкодера A64 требует определенной возможности усилителя.

Замена двигателя с инкрементным энкодером I64, когда привод и параметры станка настроены для абсолютного энкодера A64, требует изменения параметров и восстановления референсной точки поиска нуля перед тем, как ось сможет работать правильно.

Часто задаваемые вопросы

В1: В чем основное отличие A06B-0148-B175 от вариантов B075 или B077?

Все три — это двигатели A22/3000 с одинаковой выходной мощностью 4,4 кВт, крутящим моментом при остановке 22 Нм, спецификацией 132 В / 200 Гц / 20 А и герметизацией IP67. B075 не имеет тормоза и обычно использует энкодер A64 без абсолютной функции. B077 не имеет тормоза и использует инкрементный энкодер I64.

B175 добавляет встроенный тормоз с пружинным приводом и использует абсолютный энкодер A64. Тип тормоза и энкодера являются критериями выбора, определяющими, какой вариант подходит для конкретного положения станка — они не взаимозаменяемы без корректировки как цепи безопасности, так и параметров энкодера сервопривода.

В2: Что предлагает абсолютный энкодер A64 по сравнению с инкрементным энкодером I64 на других вариантах?

A64 сохраняет положение вала при отключении питания — привод считывает абсолютное положение при запуске без последовательности поиска нуля.

I64 теряет свою референсную точку при потере питания и требует перемещения оси к референсной точке при каждом перезапуске. Для станков, которые регулярно перезапускаются или работают в средах с проблемами качества электропитания, A64 устраняет задержки поиска нуля и класс ошибок, связанных с прерванными процедурами поиска нуля.

Абсолютная функция требует резервного питания от батареи в сервоусилителе для поддержания данных положения — эту батарею следует проверять и заменять по графику в рамках планового технического обслуживания станка.

В3: Как следует проводка и блокировка цепи тормоза при установке?

Тормоз требует отдельного источника питания — проверьте правильное напряжение в документации станка, так как оно различается между поколениями двигателей серии ALPHA.

Блокировка должна гарантировать:

(1) освобождение тормоза перед тем, как сервопривод даст команду на движение оси,

(2) повторное задействование тормоза перед отключением сервопривода в конце цикла или при аварийной остановке. Оба условия настраиваются через выход управления тормозом сервоусилителя и логику включения оси ЧПУ. Проверьте полное освобождение и чистое повторное задействование тормоза с правильным напряжением питания перед запуском оси под нагрузкой.

В4: Спецификация станка требует B175, но я могу найти только B077 на складе — могу ли я заменить?

Не напрямую. B077 не имеет тормоза и использует инкрементный энкодер I64. Установка его на место B175 устраняет механическое удержание положения для оси с гравитационной нагрузкой или критически важной для безопасности и изменяет тип обратной связи с абсолютной на инкрементную. Отсутствие тормоза является проблемой безопасности на вертикальных осях.

Изменение энкодера требует обновления параметров сервопривода и восстановления референсной точки поиска нуля. В экстренной ситуации замена технически возможна с этими изменениями — но это не эквивалентная замена, и ее необходимо рассмотреть и задокументировать перед возвращением станка в производство.

В5: Какие этапы проверки наиболее важны для бывшего в употреблении или восстановленного A06B-0148-B175?

Сначала проверьте тормоз: подайте соответствующее напряжение питания тормоза и убедитесь, что вал вращается свободно, затем отключите питание и убедитесь, что вал блокируется без проскальзывания. Заедающий тормоз — это проблема перегрузки привода в эксплуатации; неблокирующийся тормоз — это отказ безопасности на вертикальной оси.

Затем проверьте, что энкодер A64 выдает действительный сигнал абсолютного положения — используйте тестовый стенд сервопривода или дисплей диагностики сервоусилителя с подключенным двигателем. Измерьте сопротивление трехфазных обмоток для баланса фаз и сопротивление изоляции относительно земли.

Вращайте вал вручную, чтобы оценить состояние подшипников, и проверьте уплотнение вала IP67 на затвердевание или растрескивание. Полный прогон на стенде до номинальной скорости с проверкой работы тормоза и сигнала энкодера является правильным стандартом перед установкой.
