A06B-0141-B077 Fanuc сервомотор переменного тока A06B0141B077 AO6B-OI4I-BO77

Fanuc A06B-0141-B077 | Серия ALPHA AC Серводвигатель aC12/2000 — 2,1 кВт, прямой вал, энкодер aI64

Номер детали: A06B-0141-B077

Серия: Серводвигатель ALPHA AC

Модель: aC12 / 2000

Статус: Снят с производства производителем — доступны восстановленные и избыточные запасы

Состояние: Восстановленный / Обмен / Избыток

Обзор

Fanuc A06B-0141-B077 — это серводвигатель переменного тока мощностью 2,1 кВт из серии ALPHA от Fanuc — модель aC12/2000 — вариант с простым прямым валом без тормоза и инкрементальным энкодером, оснащенный импульсным кодером aI64K. Работающий на скорости до 2000 об/мин при трехфазном напряжении 155 В, частоте 133 Гц и токе 8,8 А, он относится к одному из наиболее широко используемых поколений серводвигателей в истории производства станков с ЧПУ.Красная торцевая крышка является визуальным идентификатором этого поколения ALPHA, а aC12/2000 был рабочим конем на обрабатывающих центрах малого и среднего размера, токарных центрах и многоосевых платформах в период, когда сервосистема ALPHA от Fanuc фактически была отраслевым стандартом для этого класса машин.В исходном описании указаны 257 В и 2,5 А наряду с частотой 133 Гц — это соответствует обратному ЭДС двигателя в разомкнутой цепи и характеристике тока холостого хода, которые появляются на некоторых табличках двигателей и в списках MRO наряду с номинальными рабочими параметрами.

Основные рабочие параметры этого двигателя: 155 В, 8,8 А и 133 Гц при 2000 об/мин — значения, которые сервоусилитель генерирует от сети переменного тока 200–230 В.

Fanuc снял этот двигатель с производства. aC12/2000 хорошо служил своей установленной базе, и многие из этих машин остаются в активном производстве.

Для предприятий, обслуживающих их, надежный источник проверенных запасных блоков остается стандартным требованием для технического обслуживания.

Ключевые характеристики

Параметр

Значение

Такое позиционирование сделало aC12/2000 стандартной спецификацией для основных осей подачи широкого класса станков — осей X, Y и Z на компактных и средних вертикальных обрабатывающих центрах, а также основных осей X и Z на производственных токарных станках, где движущаяся масса и требования к силе резания комфортно укладывались в номинальные параметры этого двигателя.

Он работал с низким нагревом, надежно функционировал в течение длительных интервалов обслуживания и требовал минимального внимания при соответствующей среде установки и правильной параметризации сервоусилителя.

При 2000 об/мин и мощности 2,1 кВт двигатель обеспечивает достаточные скорости быстрой подачи через типичные шариковинтовые передачи и поддерживает запрограммированные скорости подачи при реальных нагрузках резания без колебаний контура скорости, которые возникают, когда двигатель работает вблизи своего предела непрерывного крутящего момента.

Значение 12 Нм — это номинальный непрерывный крутящий момент — пиковый крутящий момент значительно выше при ускорении оси, обеспечивая отзывчивое поведение позиционирования, от которого зависит производительность обработки с ЧПУ.

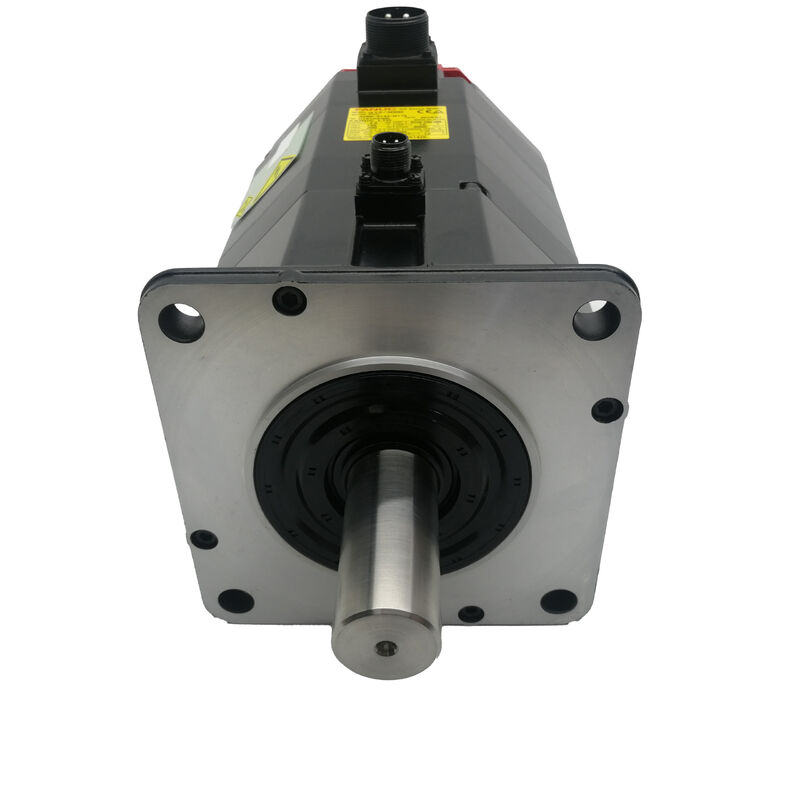

Прямой вал и варианты вала

Гладкий прямой вал A06B-0141-B077 использует силу зажима муфты для передачи крутящего момента — отсутствие шпоночного паза обеспечивает дополнительное механическое зацепление. Для уровней непрерывного крутящего момента, которые этот двигатель генерирует при нормальной работе оси ЧПУ, правильно подобранная и должным образом затянутая прецизионная серво муфта надежно справляется с нагрузкой в течение срока службы двигателя.

В рамках спецификации B077 существуют два варианта вала: #7000 — гладкий прямой вал (без шпоночного паза) и #7008 — прямой вал со шпоночным пазом (шпоночный паз выполнен в валу).

Оба имеют одинаковую электрическую спецификацию и энкодер aI64K — единственное отличие заключается в обработке вала. Машины, построенные на основе варианта с гладким валом, имеют втулки муфт с гладкими отверстиями; машины, требующие варианта со шпоночным пазом, имеют втулки с отверстиями под шпоночный паз. Подтверждение того, какой подвариант установлен, перед заказом замены предотвращает несоответствие муфты, которое является одной из наиболее неприятных проблем при установке, обнаруживаемых после доставки.

Энкодер aI64K — инкрементальный импульсный кодер

aI64K — это инкрементальный энкодер с разрешением 64000 импульсов на оборот, интегрированный в заднюю часть двигателя. При 2000 об/мин он генерирует 2,13 миллиона импульсов в секунду — плотность обратной связи, которую сервоусилитель ALPHA использует для точного замыкания контуров скорости и положения во всем диапазоне скоростей.

Абсолютное положение оси устанавливается с помощью последовательности поиска нуля при каждом запуске станка, что является стандартной рабочей практикой для систем управления ЧПУ, с которыми был сопряжен этот двигатель.

На двигателях с длительным сроком службы энкодер и его разъем непропорционально часто встречаются среди причин отказа по сравнению с состоянием обмоток и подшипников двигателя.

Проникновение масляного тумана через разъем, коррозия контактов из-за воздействия влаги при хранении и перетирание кабеля в месте выхода из узла натяжения — распространенные режимы отказа.

Это приводит к прерывистому или ухудшенному выходному сигналу энкодера, который сервоусилитель может сообщать как коды ошибок энкодера, ошибки положения или нестабильность скорости — симптомы, которые можно ошибочно принять за неисправности усилителя, прежде чем энкодер будет подтвержден как источник.

Статус снятия с производства и поиск

Fanuc снял с производства A06B-0141-B077 по мере развития линейки продукции, но машины, которые он обслуживал, продолжали работать.

Сообщество по ремонту aC12/2000 хорошо сформировано — режимы отказа двигателя задокументированы, доступны совместимые подшипники и уплотнения, а процедура замены энкодера регулярно практикуется в специализированных ремонтных мастерских сервоприводов.

Восстановленные оригиналы, проверенные избыточные новые запасы и программы обмена остаются практическими вариантами поиска.

Разрыв в качестве между должным образом восстановленным двигателем и очищенным поверхностно блоком, который был только визуально осмотрен, снаружи не виден.

Авторитетный восстановитель заменит подшипники, проверит обмотки на баланс сопротивления и целостность изоляции, проверит выход энкодера и запустит двигатель на номинальной скорости на приводе Fanuc перед продажей. Эта запись испытаний является значимым отличием — запросите ее.

Совместимость привода и управления

A06B-0141-B077 совместим с сервоусилителями Fanuc серии ALPHA — модулями SVM соответствующего класса тока для 8,8 А непрерывного тока — и интегрируется с платформами ЧПУ Fanuc, включая серии 0, 0i, 15, 16, 18 и 21.

Сервоусилитель должен быть параметризован кодом типа двигателя для aC12/2000 перед началом работы оси. На машинах, где привод или управление были модернизированы после первоначальной сборки, подтверждение того, что установленный усилитель поддерживает интерфейс энкодера aI64K, является необходимым шагом перед установкой запасного двигателя.

Часто задаваемые вопросы

В1: Что означают цифры 257 В и 2,5 А в исходном списке продуктов?

257 В — это напряжение обратной ЭДС двигателя — напряжение, генерируемое на клеммах двигателя, когда вал вращается на номинальной скорости без подключенного питания привода.

2,5 А — это ток холостого хода при этой скорости.

Ни то, ни другое не является номинальным рабочим напряжением или током — это соответственно 155 В и 8,8 А, генерируемые сервоусилителем на частоте 133 Гц от сети переменного тока 200–230 В.

Эти цифры на табличке иногда появляются в списках MRO и могут вызывать путаницу, но они не влияют на выбор или установку двигателя.

В2: Какой сервоусилитель совместим с этим двигателем?

A06B-0141-B077 требует сервоусилителя Fanuc серии ALPHA SVM, рассчитанного на ток не менее 8,8 А непрерывно.

Он интегрируется с системами ЧПУ Fanuc, включая серии 0, 0i, 15, 16, 18 и 21.

Параметр типа двигателя в сервоусилителе должен быть установлен в соответствии со спецификацией aC12/2000 перед началом работы оси. Неправильный код типа двигателя влияет на коэффициент усиления контура скорости, пределы тока и масштабирование скорости — все это должно быть правильным перед запуском оси под нагрузкой.

В3: В чем разница между подвариантами вала #7000 и #7008?

№ 7000 имеет гладкий прямой вал без шпоночного паза. № 7008 имеет шпоночный паз, выполненный в прямом валу, для использования с муфтами со шпоночным пазом. Оба электрически идентичны — одинаковый крутящий момент, ток, скорость и энкодер. Единственное отличие — обработка вала.

Перед поиском замены проверьте, какой подвариант установлен на станке, так как установка неправильного варианта требует либо модификации втулки муфты, либо поиска новой.

В4: Этот двигатель снят с производства — стоит ли его ремонтировать, а не заменять на двигатель текущего поколения?

Для большинства применений восстановленная замена на аналогичную является путем с меньшим риском и меньшими затратами. Замена двигателя между поколениями требует подтверждения совместимости физического монтажа, соответствия распиновки разъема, совместимости типа энкодера с сервоусилителем и переконфигурации параметров сервопривода.

Это не непреодолимо, но добавляет время и стоимость. Если сервоусилитель и ЧПУ станка также устарели и планируется полная модернизация привода, путь модернизации имеет смысл — но для одного вышедшего из строя двигателя на работающем станке поиск восстановленного aC12/2000 обычно является более быстрым возвращением к производству.

В5: Какие этапы проверки наиболее важны для подержанного A06B-0141-B077?

Сначала проверьте разъем энкодера — осмотрите на предмет корродированных или погнутых контактов и убедитесь, что выход кабеля не поврежден. Измерьте трехфазное сопротивление обмоток на баланс между всеми фазами и проверьте сопротивление изоляции относительно земли.

Вращайте вал вручную, чтобы почувствовать шероховатость или заедание подшипников. Осмотрите конец гладкого вала на предмет фреттинга или повреждений от контакта с муфтой.

Убедитесь, что уплотнение вала IP67 цело и не затвердело. Правильной проверкой перед возвращением любого подержанного блока в производственную эксплуатацию является стендовый разгон до 2000 об/мин на усилителе Fanuc ALPHA с мониторингом сигнала энкодера.
