A06B-0128-B077 Fanuc сервомотор переменного тока A06B0128B077 AO6B-OI28-BO77

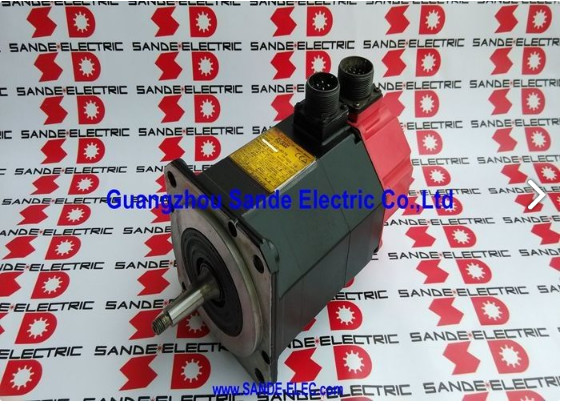

Fanuc A06B-0128-B077 | Серия ALPHA AC Серводвигатель A6/3000 — 1,4 кВт, конический вал, энкодер I64, IP67

Номер детали: A06B-0128-B077

Серия: Серводвигатель ALPHA AC

Модель: A6 / 3000

Статус: Снят с производства производителем — доступны восстановленные и избыточные запасы

Состояние: Восстановленный / Избыточный

Обзор

Fanuc A06B-0128-B077 — это компактный высокоскоростной серводвигатель переменного тока серии ALPHA, модель A6/3000, из известного поколения двигателей Fanuc с красной крышкой, которые служили индустрии станков с ЧПУ на протяжении десятилетий продуктивного ежедневного использования.

При номинальной выходной мощности 1,4 кВт с крутящим моментом при остановке 6 Нм, работающий на скорости до 3000 об/мин от трехфазной сети 114 В при 200 Гц и потребляющий 7,5 А в непрерывном режиме, это специально разработанный легкий двигатель, предназначенный для вспомогательных осей и вторичных приводных механизмов позиционирования малых и средних станков с ЧПУ.

Две физические характеристики определяют этот вариант в семействе A6/3000: конический вал и герметизация IP67.

Конический вал создает самоцентрирующееся натяжное соединение с приводимым компонентом — конструктивное решение, принятое для обеспечения точности, повторяемости и надежной передачи крутящего момента при профиле нагрузки и цикла, для которых был выбран этот двигатель.

Заводская герметизация IP67 продлевает срок службы в средах с высокой концентрацией охлаждающей жидкости, в которых работают серводвигатели станков, защищая полости подшипников и обмотку от воздействия тумана и жидкости, сокращающего срок службы корпусов с более низким рейтингом.

Fanuc снял эту модель с производства. Двигатели ALPHA серии A6/3000 хорошо представлены на рынке восстановленных и избыточных товаров, а станки, построенные на их основе, продолжают работать на заводах и предприятиях, у которых нет непосредственной причины выводить из эксплуатации оборудование, которое по-прежнему надежно производит детали.

Ключевые характеристики

Место A6/3000 в линейке ALPHA

Обозначение A6 указывает на этот двигатель в нижнем диапазоне крутящего момента среднего семейства ALPHA — 6 Нм крутящего момента при остановке по сравнению с 12 Нм двигателей AC12 и 22 Нм семейства AC22. Потолок в 3000 об/мин помещает его в верхний диапазон скоростей в своем классе крутящего момента.

Эта комбинация определяет нишу применения: быстрые приводы позиционирования с легкой нагрузкой, где время цикла при умеренных механических нагрузках важнее, чем постоянная выходная сила.

На станках, для которых предназначался этот двигатель, A6/3000 обычно использовался для вспомогательных осей — четырех-осевые поворотные столы на небольших обрабатывающих центрах, позиционирование задней бабки на компактных токарных станках, приводы индексации магазина инструментов и вторичные функции позиционирования, где сервоось перемещает относительно легкий механизм быстро и точно на основе высокого цикла.

Номинальная мощность 3000 об/мин в сочетании с соответствующим шариковинтовым механизмом или редуктором обеспечивает скорость перемещения, необходимую для этих применений, без необходимости использования более крупного и тяжелого корпуса двигателя.

Электрическая частота 200 Гц отражает высокоскоростную конструкцию этого двигателя.

Сервоусилитель ALPHA генерирует эту частоту от стандартного сетевого напряжения 200–230 В переменного тока, производя рабочее напряжение двигателя 114 В через свою внутреннюю шину постоянного тока и инверторную ступень. Это прозрачно для установки станка — соответствующее подключение в шкафу привода представляет собой стандартное питание переменного тока, а не частоту двигателя 200 Гц.

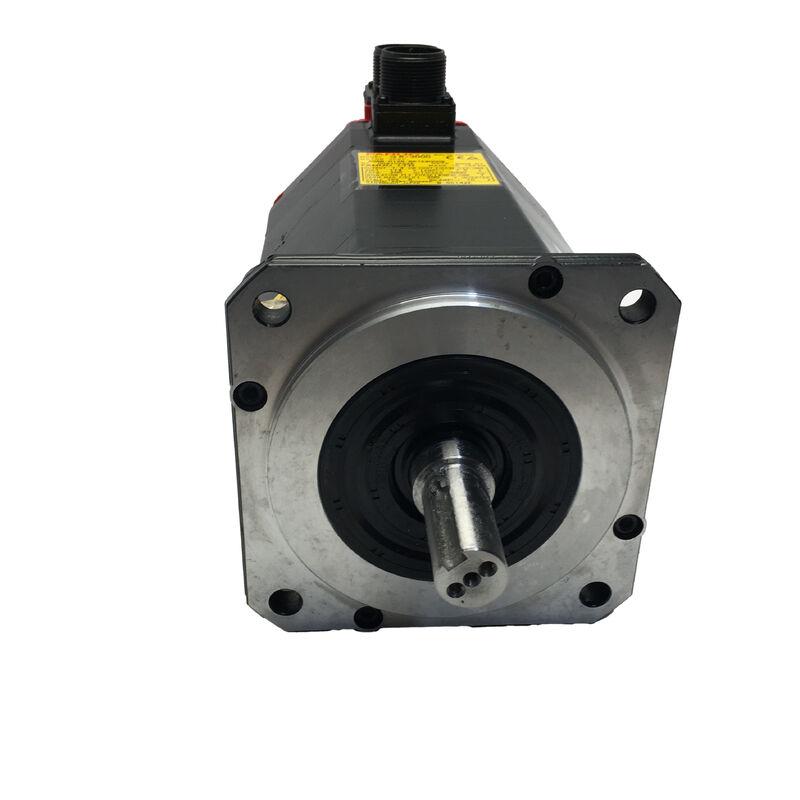

Конический вал — точная посадка по конструкции

Конический вал является определяющей механической особенностью A06B-0128-B077 и отличает этот вариант от версий с прямым валом в том же семействе A6/3000.

Прецизионно шлифованный конический профиль вала входит в соответствующее коническое отверстие в ступице муфты, шкиве или приводимом компоненте, создавая самоцентрирующееся натяжное соединение, которое центрирует приводимый элемент концентрично оси вала, не полагаясь только на шпоночные пазы или силу зажима.

Соединение завершается шпоночным пазом, проточенным в конусе — шпонка обеспечивает положительное вращательное зацепление, предотвращая проскальзывание ступицы на конусе при ударных нагрузках или изменении направления, в то время как геометрия конуса гарантирует, что ступица каждый раз устанавливается концентрично при установке.

Эта комбинация типична для прецизионных осей, где биение вала может повлиять на точность позиционирования или качество обработки поверхности, и для приводов, где профиль крутящего момента включает частые изменения направления, которые обычные муфты вала могут не выдерживать стабильно в течение длительных интервалов обслуживания.

Практическое следствие при замене заключается в том, что приводимый компонент — независимо от того, что установлено на конусе — должен быть снят с помощью специального съемника для конуса, а не выбит ударными инструментами. Царапины на поверхности конуса при снятии ухудшают геометрию натяжного соединения при повторной установке, что приводит к биению вала, проявляющемуся как вибрация или ошибка позиционирования оси во время работы.

Это результат ремонта, которого можно было бы избежать при правильном инструменте и процедуре, и это одно из наиболее частых наблюдений на двигателях A6/3000, возвращенных в ремонт после обслуживания на месте.

Импульсный кодер I64 — инкрементальная обратная связь

I64 — это инкрементальный энкодер Fanuc с 64 000 импульсов на оборот, интегрированный в заднюю часть корпуса двигателя. Он обеспечивает сигналы обратной связи по положению и скорости, которые сервоусилитель ALPHA использует для замыкания контуров управления для точного позиционирования оси и регулирования скорости подачи.

При скорости 3000 об/мин энкодер генерирует 3,2 миллиона импульсов в секунду — плотность обратной связи, обеспечивающая плавное регулирование скорости и точную точность конечной точки положения во всем диапазоне скоростей двигателя.

Инкрементальная работа означает, что абсолютное положение оси восстанавливается с помощью последовательности поиска нуля при каждом запуске станка.

ЧПУ перемещает ось в ее опорное положение, считывает импульс маркера энкодера, и счетчик положения устанавливается от этого опорного значения на оставшуюся часть рабочей смены. Для вспомогательных и вторичных осей, которые обычно обслуживает этот двигатель, поиск нуля является кратким и рутинным этапом последовательности запуска.

На двигателях с длительным сроком службы разъем энкодера и его выходной кабельный канал статистически являются наиболее уязвимыми компонентами.

Качество соединения медленно ухудшается — из-за влажности, тепловых циклов в среде шкафа или физического контакта во время предыдущего обслуживания — и результирующий прерывистый выход энкодера может занять время для идентификации, когда неисправность не производит постоянную схему аварийных сигналов.

Герметизация IP67

Рейтинг IP67 на A06B-0128-B077 является заводским стандартом, а не добавлением послепродажного обслуживания. Корпус двигателя, уплотнение вала, кабельные вводы и корпус энкодера изготовлены и сертифицированы как сборка IP67, рассчитанная на временное погружение на глубину до одного метра в течение 30 минут.

В среде станков с ЧПУ IP67 означает, что двигатель надежно защищен от брызг охлаждающей жидкости, накопления тумана и прямого контакта с жидкостью во время операций резки, загрузки заготовки и регулярной очистки станка.

При классе мощности A6/3000 двигатель обычно устанавливается в положениях ближе к зоне резки, чем более крупные осевые двигатели — поворотные столы, сменщики инструментов и аналогичные компактные механизмы часто располагаются в зонах с более сильным воздействием охлаждающей жидкости относительно их размера.

Таким образом, рейтинг IP67 для двигателя такого размера не является избыточным — он соответствует экологической реальности того, где фактически работает A6/3000.

Совместимость привода и управления

A06B-0128-B077 совместим с модулями сервоусилителей Fanuc серии ALPHA SVM. Согласно документации по сопряжению усилителей GE Fanuc, серия двигателей A06B-0128 (включая B077) сопрягается с классами усилителей SVM1-80 и SVU1-80.

Он интегрируется с платформами управления Fanuc CNC, которые были стандартными в период производства этого двигателя — серии 0, 0i, 15, 16, 18 и 21. Сервоусилитель должен быть параметризован кодом типа двигателя для A6/3000 перед началом работы оси.

Часто задаваемые вопросы

В1: Что такое конический вал этого двигателя и почему он важен для установки и замены?

Конический вал — это прецизионно шлифованный конический профиль вала, который создает самоцентрирующееся натяжное соединение с приводимым компонентом. Он центрирует ступицу муфты или шкив концентрично, не полагаясь только на зажим вала, а интегрированный шпоночный паз обеспечивает положительное вращательное зацепление.

При замене приводимый компонент должен быть снят с помощью специального съемника для конуса, а не ударными инструментами, чтобы избежать царапин на поверхности конуса. Поврежденный конус вызывает биение вала, которое приводит к вибрации и ошибке позиционирования в эксплуатации. Убедитесь, что заменяемый двигатель имеет ту же спецификацию конического вала перед заказом.

В2: Какой сервоусилитель следует использовать с A06B-0128-B077?

Серия ALPHA A6/3000 требует модуль сервоусилителя ALPHA SVM или SVU класса SVM1-80 или SVU1-80, в сочетании с системами ЧПУ Fanuc, включая серии 0, 0i, 15, 16, 18 и 21. Сервопривод должен быть параметризован кодом типа двигателя для A6/3000 перед запуском оси под нагрузкой.

Неправильный параметр типа двигателя влияет на настройку контура скорости, ограничения тока и масштабирование скорости — все это должно быть правильно настроено перед первым производственным циклом.

В3: Двигатель снят с производства — можно ли его заменить на современный двигатель Fanuc?

Межпоколенческая замена технически возможна, но требует большего, чем просто замена двигателя. Монтажные размеры, геометрия вала, распиновка разъемов и интерфейс энкодера отличаются между семействами двигателей ALPHA и текущего поколения.

Сервоусилитель обычно необходимо заменить или перенастроить вместе с двигателем. Для одного вышедшего из строя двигателя на работающем станке поиск восстановленного A06B-0128-B077 и возврат оси к первоначальной спецификации обычно является более быстрым и менее рискованным путем к возобновлению производства.

В4: В чем разница между вариантами B077 и B177 в семействе A6/3000?

Как B077, так и B177 имеют одинаковую выходную мощность 1,4 кВт, крутящий момент при остановке 6 Нм, электрические характеристики 114 В / 200 Гц / 7,5 А, конический вал, энкодер I64 и герметизацию IP67. Единственное отличие — тормоз: B077 не имеет встроенного тормоза, в то время как B177 оснащен электромагнитным удерживающим тормозом с пружинным приводом.

Вариант с тормозом используется там, где требуется механическое удержание положения при неактивном сервоприводе — обычно вертикальные оси или механизмы с гравитационной нагрузкой. Для горизонтальных осей, где сервопривод обеспечивает удержание положения за счет активного крутящего момента, вариант B077 без тормоза является правильной спецификацией.

В5: Какие проверки наиболее важны при оценке подержанного A06B-0128-B077?

Начните с поверхности конического вала — внимательно осмотрите на предмет следов фреттинга, царапин или ударных повреждений от предыдущего неправильного снятия. Повреждение поверхности конуса нарушает натяжное соединение и не может быть отремонтировано на месте без специализированной шлифовки вала.

Затем осмотрите разъем энкодера I64 на предмет корродированных или погнутых контактов, а выход кабеля — на предмет потертостей или повреждений. Измерьте сопротивление трехфазной обмотки на баланс и проверьте сопротивление изоляции относительно земли. Поверните вал вручную, чтобы оценить состояние подшипников.

Прогон на стенде до 3000 об/мин с проверкой выходного сигнала энкодера на приводе Fanuc ALPHA является правильной финальной проверкой перед возвращением двигателя на производственную ось.
