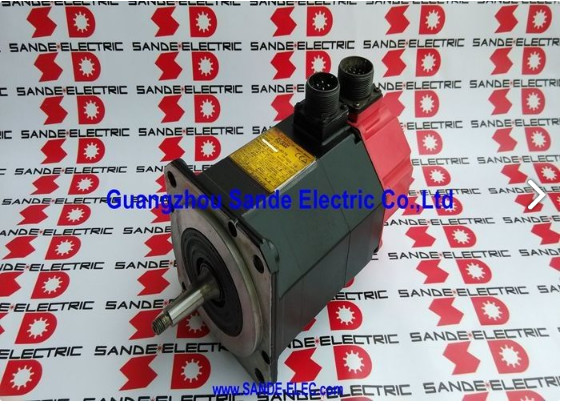

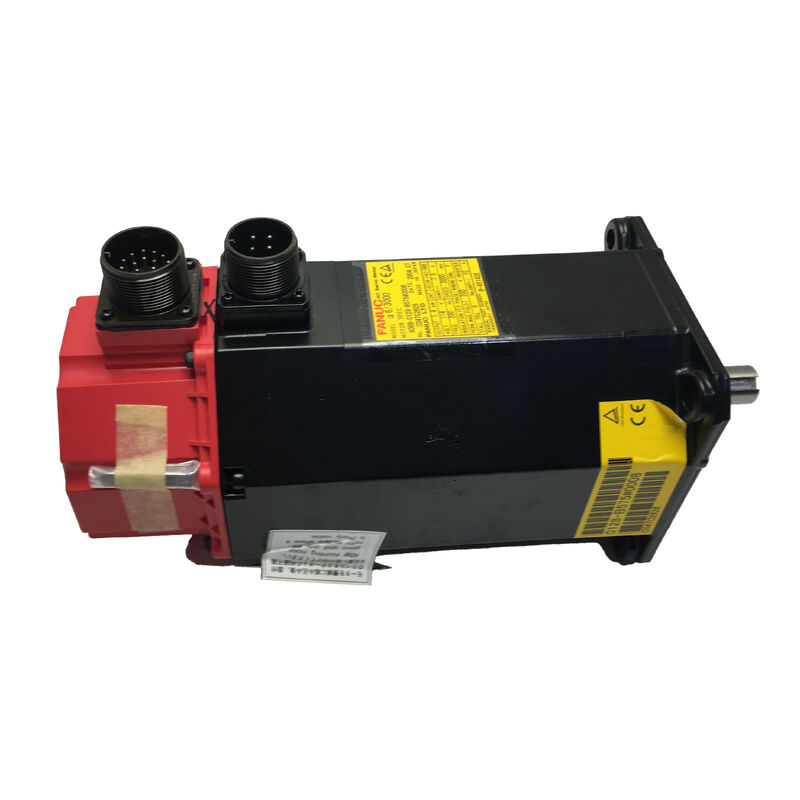

A06B-0121-B077 Fanuc сервомотор переменного тока A06B0121B077 AO6B-OI2I-BO77

Fanuc A06B-0121-B077 | Серводвигатель переменного тока AC3/2000 — Конический вал, импульсный кодер I64

Номер детали: A06B-0121-B077

Модель: AC3 / 2000

Энкодер: Импульсный кодер I64

Вал: Конический вал

Статус: Снят с производства производителем — Доступны восстановленные и избыточные запасы

Состояние: Восстановленный / Обмен / Избыток

Обзор

Серводвигатель переменного тока Fanuc A06B-0121-B077 — это серводвигатель переменного тока более раннего поколения Fanuc AC — модель AC3/2000 — работающий со скоростью до 2000 об/мин с импульсным кодером I64 для обратной связи в замкнутом контуре и коническим выходным валом для точного механического соединения.

Этот двигатель предшествует последующим семействам ALPHA и BETA и относится к периоду, когда Fanuc закладывал архитектуру серводвигателей переменного тока, которая впоследствии определяла приводы станков с ЧПУ на десятилетия.

С тех пор Fanuc снял эту модель с производства, но это не означает, что машины, в которых она была установлена, выведены из эксплуатации.

Оборудование с ЧПУ, построенное на базе AC3/2000, остается производительным в цехах и на предприятиях, где экономика поддержания проверенной машины перевешивает стоимость и неудобства полной модернизации. Для таких операций надежный источник обслуживаемых блоков A06B-0121-B077 является не удобством, а необходимостью технического обслуживания.

Конический вал и импульсный кодер I64 — это две особенности, которые делают этот элемент специфическим, а не взаимозаменяемым.

Оба определяют механический и электрический интерфейс, который двигатель обеспечивает с машиной, и оба должны точно совпадать при поиске замены. Понимание того, что делает каждый из них и почему это важно, является практической отправной точкой для любого, кто работает с этим двигателем в полевых условиях.

Ключевые характеристики

AC3/2000 в истории сервоприводов Fanuc

Обозначение AC3 поместило этот двигатель в определенный класс крутящего момента в раннем диапазоне серводвигателей переменного тока Fanuc — на ступень выше AC2 и ниже более мощных семейств AC6 и AC12, которые обрабатывали более требовательные приводы осей того времени.

При максимальной скорости 2000 об/мин AC3/2000 применялся к осям, где приоритетом были умеренная скорость и контролируемый выходной крутящий момент — тот тип стабильной скорости подачи и повторяемого позиционирования, который требуется для серийного производства с ЧПУ.

Эти двигатели были сопряжены с системами сервоприводов переменного тока Fanuc того же поколения и интегрированы с платформами управления Fanuc с ЧПУ, которые были актуальны в период их производства. По сравнению с последующими моделями электроника устарела — но фундаментальная конструкция двигателя долговечна, и блоки, которые были должным образом обслужены и хранились, продолжают надежно работать в своих первоначальных применениях.

AC3/2000 устанавливался на ряд малых и средних станков с ЧПУ различных марок OEM-производителей, которые стандартизировали системы сервоприводов Fanuc в этот период.

Установленная база достаточно широка, чтобы режимы отказа двигателя, требования к обслуживанию и характеристики производительности были хорошо поняты в сообществе специалистов по ремонту сервоприводов.

Конический вал — точное соединение по конструкции

Конический вал A06B-0121-B077 представляет собой обработанный конический профиль, который создает самоцентрирующееся натяжное соединение с соответствующим приводным компонентом — обычно шкивом, втулкой муфты или элементом прямого привода, просверленным под соответствующий конус.

Эта конструкция обеспечивает концентрическое механическое соединение без люфта, не полагаясь только на шпоночные пазы или зажим вала, и позволяет снимать и устанавливать приводной компонент с повторяющимся зацеплением каждый раз — при условии соблюдения правильной процедуры снятия.

На станке, разработанном с использованием двигателя с коническим валом, приводные компоненты — шкивы, втулки, все, к чему подключается двигатель — просверлены под соответствующую геометрию этого конкретного конуса. Замена на двигатель с прямым валом требует замены этих компонентов, превращая простую замену двигателя в значительно более сложную механическую работу.

Вот почему проверка типа вала перед заказом замены не является необязательной: прибытие на место с неправильной конфигурацией вала задерживает ремонт и увеличивает стоимость, которой можно было бы избежать.

При осмотре или снятии приводного компонента с конического вала конус должен быть правильно сломан — с использованием соответствующего съемника или метода разрушения конуса — а не путем снятия компонента ударными инструментами.

Неправильное снятие царапает поверхность конуса, что ухудшает натяжное соединение при повторной установке и может привести к биению, вызывающему вибрацию или ошибку позиционирования во время работы.

Импульсный кодер I64

I64 — это импульсный кодер — терминология Fanuc для инкрементального энкодера, интегрированного в заднюю часть корпуса двигателя — который обеспечивает сигналы обратной связи по положению и скорости для сервопривода переменного тока.

Он генерирует импульсы положения, ссылаясь на маркерный канал, при этом последовательность поиска нуля станка устанавливает абсолютную ссылку оси при каждом запуске. Это стандартная архитектура обратной связи для платформ ЧПУ, с которыми был сопряжен этот двигатель.

Цифра «64» в обозначении I64 относится к характеристике количества импульсов энкодера, которая определяет разрешение обратной связи по положению, доступное для сервопривода.

Это разрешение должно совпадать между двигателем и системой привода — установка двигателя с другой спецификацией импульсного кодера без обновления параметров сервопривода приведет к ошибкам масштабирования положения и может вызвать аварийные сигналы энкодера, препятствующие работе оси.

Состояние импульсного кодера — одна из первых вещей, которую следует оценить на любом подержанном двигателе AC3/2000. На блоках с длительным сроком службы или признаками воздействия охлаждающей жидкости корпус импульсного кодера и его разъем являются распространенными точками отказа.

Поврежденные разъемы, корродированные контакты и загрязнение внутри корпуса импульсного кодера — все это приводит к прерывистым или ухудшенным сигналам обратной связи, которые проявляются как ошибки положения оси или неуправляемое движение на приводе — часто ошибочно диагностируемые как неисправности привода, прежде чем импульсный кодер будет идентифицирован как источник.

Статус снятия с производства и что это означает для пользователей

Fanuc снял с производства A06B-0121-B077 по мере развития линейки продукции и появления новых поколений двигателей. Двигатель больше не производится, и новые заводские запасы недоступны через стандартные каналы.

Для предприятий, эксплуатирующих машины, которые зависят от него, существуют варианты: восстановленные оригиналы, полученные от специализированных компаний по производству серводвигателей, проверенные новые-старые запасы, где это возможно, и программы обмена, которые возвращают аналогичный восстановленный блок в обмен на вышедший из строя основной.

Качественное восстановление двигателя AC3/2000 включает проверку и тестирование обмоток, замену подшипников, оценку импульсного кодера и, при необходимости, его замену или ремонт, проверку конического вала и полный тест при работе перед возвращением блока на склад.

Это стандарт, который имеет значение — двигатель, прошедший только визуальный осмотр, не то же самое, что двигатель, протестированный под нагрузкой и проверенный по всем ключевым параметрам.

Для предприятий, стремящихся к максимальному времени безотказной работы, наличие проверенного запасного A06B-0121-B077 на складе является простым способом снижения рисков.

На снятый с производства двигатель рынок колеблется, и наличие не гарантируется. Обнаружить, что обслуживаемые блоки редки в тот момент, когда ваша машина выходит из строя, — худшее время, чтобы узнать этот факт.

Часто задаваемые вопросы

В1: A06B-0121-B077 снят с производства — надежны ли восстановленные блоки для производственного использования?

Да, при условии, что они получены от авторитетной компании по ремонту сервоприводов, которая проводит документированное тестирование, а не только визуальный осмотр.

Правильно восстановленный AC3/2000 будет иметь замененные подшипники, проверенные обмотки на баланс сопротивления и целостность изоляции, оцененный импульсный кодер и полный тест при работе без нагрузки перед продажей. Качество восстановления значительно варьируется между поставщиками — запросите документацию по тестированию перед тем, как приобрести блок для критически важной производственной оси.

В2: Можно ли модернизировать A06B-0121-B077 до более нового двигателя серии Fanuc ALPHA или BETA?

В принципе, модернизация поколения возможна, но это не простая замена. Конический вал, размеры монтажа, распиновка разъемов и интерфейс обратной связи — все это отличается между поколением AC3 и более поздними двигателями серий ALPHA или BETA.

Как правило, при замене двигателя требуется модернизация сервопривода, и система ЧПУ должна поддерживать новый тип двигателя и энкодера. Для машин, где уже планируется полная модернизация привода, это может иметь смысл — для простой замены двигателя аналогичный блок AC3/2000 несет гораздо меньший риск и неудобства.

В3: Что произойдет, если импульсный кодер I64 поврежден — можно ли еще использовать двигатель?

Не для работы сервопривода в замкнутом контуре. Импульсный кодер является источником обратной связи по положению и скорости, который требуется сервоприводу для замыкания контура управления. Неисправный или деградировавший импульсный кодер вызывает ошибки положения, дрейф оси или аварийные сигналы энкодера, препятствующие нормальной работе.

В некоторых случаях импульсный кодер может быть заменен как отдельный узел специалистом по ремонту сервоприводов — жизнеспособность этого зависит от степени повреждения и состояния интерфейса крепления энкодера двигателя.

В4: Насколько критично правильное снятие конического вала при обслуживании этого двигателя?

Очень. Конический вал полагается на точное натяжное соединение между конусом вала двигателя и соответствующим приводным компонентом. Если шкив или втулка муфты снимаются ударными инструментами, а не соответствующим съемником для разрушения конуса, поверхность конуса царапается.

Царапанный конус обеспечивает несовершенное натяжное соединение при повторной установке, что приводит к биению вала — а биение на приводе оси проявляется как вибрация, ошибка положения и ускоренный износ подшипников. Правильная процедура снятия не является необязательной для двигателя с коническим валом.

В5: Каковы наиболее распространенные режимы отказа AC3/2000 в этом возрасте?

Износ подшипников является наиболее частой находкой на двигателях с длительным сроком службы — симптомы включают шероховатость вала, слышимый шум во время работы и, в конечном итоге, вибрацию, влияющую на точность оси.

Отказ импульсного кодера из-за загрязнения охлаждающей жидкостью или деградации разъема является второй по распространенности проблемой, обычно проявляющейся как ошибки обратной связи по положению или аварийные сигналы оси. Деградация изоляции обмоток из-за длительной перегрузки или попадания охлаждающей жидкости встречается реже, но более серьезна — она требует перемотки для восстановления двигателя. Все три проблемы могут быть выявлены путем надлежащего стендового тестирования перед повторной установкой.
