A06B-0116-B204 Fanuc AC сервомотор A06B0116B204 AO6B-OII6-B2O4

Fanuc A06B-0116-B204 | Сервопривод переменного тока серии BiS 1/6000 — энкодер B64iA, вал с шпонкой

Номер детали: A06B-0116-B204

Серия: Сервопривод переменного тока BiS

Модель: BiS 1 / 6000

Состояние: Новый / Восстановленный / Доступен обмен

Обзор

Fanuc A06B-0116-B204 — это высокоскоростной сервопривод переменного тока от Fanuc серии BiS — поколение, которое принесло технологию абсолютного энкодера и усовершенствованную интеграцию привода для широкого спектра применений станков с ЧПУ.

Номинальная выходная мощность 5 кВт и максимальная скорость 6000 об/мин, этот двигатель работает на верхнем пределе скоростного диапазона для своего класса, что делает его хорошо подходящим для вспомогательных осей шпинделя с прямым приводом, линейных приводов с высокой скоростью перемещения и любых применений ЧПУ, где быстрая позиционирование и динамический отклик так же важны, как и крутящий момент.

Оснащенный абсолютным энкодером B64iA и прямым валом с шпонкой, A06B-0116-B204 предназначен для установок, где целостность муфты вала и точная обратная связь по положению без зависимости от возврата в исходное положение являются обязательными требованиями.

Двигатель работает от сети 200–240 В переменного тока при частоте 50/60 Гц — стандартное промышленное напряжение питания во всем мире — и генерирует рабочее состояние 172 В, 400 Гц через подключенный сервоусилитель Fanuc. При весе 1,4 кг это удивительно компактное устройство для своей выходной мощности, отражающее высокую плотность мощности, характерную для конструкции серии BiS.

Ключевые характеристики

Высокая скорость, высокая плотность мощности

Что сразу бросается в глаза в A06B-0116-B204, так это сочетание выходной мощности 5 кВт и скорости 6000 об/мин в корпусе весом 1,4 кг. Такое соотношение мощности к весу не случайно — серия BiS была разработана с учетом компактных форматов станков, где ограничения по габаритам вокруг зоны привода оси реальны, а громоздкий двигатель просто не вписывается в архитектуру станка.

Получение 5 кВт выходной мощности сервопривода от двигателя весом менее бытового чайника требует точной электромагнитной конструкции и эффективного управления тепловым режимом.

Рабочая частота 400 Гц обеспечивает номинальную скорость 6000 об/мин.

Более высокая электрическая частота позволяет достигать более высоких синхронных скоростей, а сервоусилитель управляет этим через свой выходной каскад привода — входное напряжение 200–240 В переменного тока выпрямляется, а затем инвертируется до рабочей частоты двигателя под управлением привода.

Конечный пользователь видит стандартное промышленное подключение питания на входе привода; состояние 172 В / 400 Гц является внутренним для системы привод-двигатель.

Для применений, где приоритетом являются высокие скорости ускоренного перемещения, быстрая смена инструмента или высокоскоростное контурное движение, потолок в 6000 об/мин этого двигателя обеспечивает значительно лучшее время цикла по сравнению с двигателями на 2000 или 3000 об/мин, которые были стандартными для конфигураций осей с более низкой скоростью.

Абсолютный энкодер B64iA

B64iA — это абсолютный последовательный энкодер — одно из ключевых отличий серии BiS от предыдущих поколений двигателей с инкрементными энкодерами. Абсолютный энкодер сохраняет данные о положении даже при отключении питания станка, что исключает цикл возврата в исходное положение при запуске.

При восстановлении питания ЧПУ немедленно узнает точное положение каждой оси, оснащенной двигателем BiS, без необходимости перемещать каждую ось в точку отсчета.

В производственной среде это реальное операционное преимущество.

Станки с абсолютной обратной связью возобновляют работу точно с того места, где они были остановлены — полезно после плановых окон обслуживания, незапланированных перебоев питания или аварийных остановок в середине цикла.

Это также упрощает последовательность запуска станка и снижает риск ошибок при определении положения оси, которые могут возникнуть, если инкрементный цикл возврата в исходное положение прерывается или выполняется неправильно.

Архитектура разрешения 64 бит B64iA обеспечивает очень высокую точность позиционирования, что поддерживает высокоточное позиционирование, требуемое современным производством на станках с ЧПУ.

При замене A06B-0116-B204 заменяемый блок должен иметь ту же спецификацию абсолютного энкодера B64iA — замена другого типа энкодера требует изменения параметров сервопривода и может повлиять на поведение сохранения абсолютного положения.

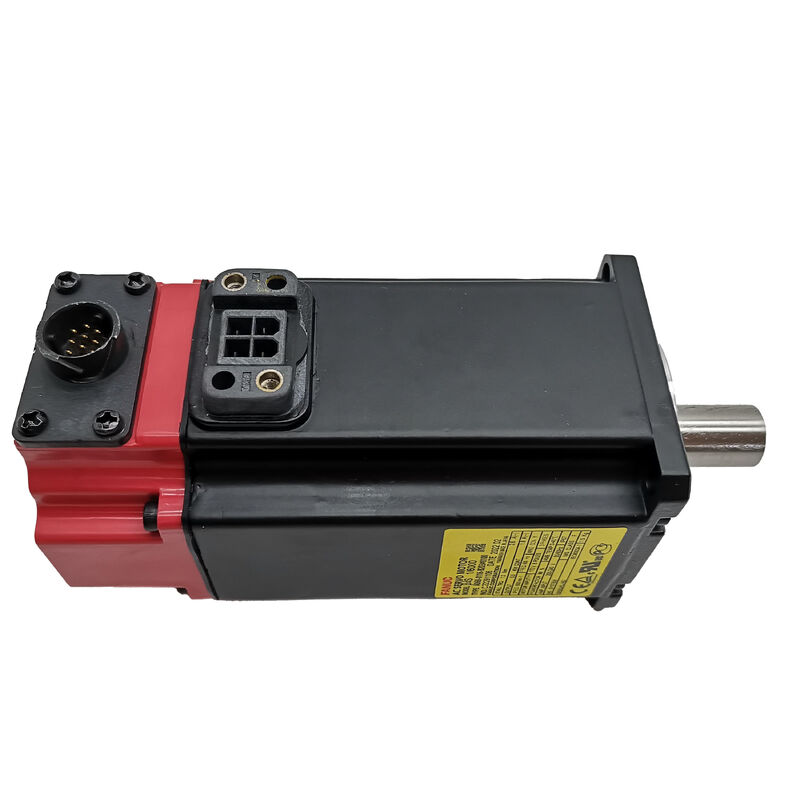

Конфигурация вала с шпонкой

Прямой вал с шпонкой на этом двигателе обеспечивает надежное, нескользкое механическое соединение с муфтами, шкивами или компонентами прямого привода. При скорости 6000 об/мин и мощности 5 кВт возникающие нагрузки крутящего момента — особенно при быстром ускорении и замедлении — значительны, а шпоночное соединение гарантирует, что муфта не будет проскальзывать относительно вала в динамических условиях, с которыми муфта с простой посадкой только с зажимом может не справиться без риска микроперемещения со временем.

Шпонка также упрощает сборку и разборку на месте. При снятии и повторной установке втулки муфты во время обслуживания шпонка гарантирует, что она будет установлена в том же угловом положении каждый раз, что важно для применений, где фазовое выравнивание муфты влияет на производительность системы.

Перед установкой убедитесь, что размеры шпоночного паза заменяемого двигателя соответствуют существующей втулке муфты.

Совместимость привода и управления

A06B-0116-B204 предназначен для использования с цифровыми сервоусилителями Fanuc, совместимыми с серией двигателей BiS — включая сервоприводы серии αi — и интегрируется с платформами управления Fanuc CNC семейств 0i, 16i, 18i, 21i и 30i/31i/32i, а также с платформой Fanuc Power Motion i.

Интерфейс абсолютного энкодера требует, чтобы сервопривод поддерживал обратную связь серии BiS — более старые аналоговые или ранние цифровые поколения приводов могут быть несовместимы без дополнительного оборудования.

Параметры сервопривода должны быть настроены с правильным кодом типа двигателя для спецификации BiS 1/6000.

Учитывая высокую рабочую скорость и поведение абсолютного энкодера, проверка параметров во время ввода в эксплуатацию не является необязательной — неправильно настроенный привод либо выдаст ошибку несоответствия типа двигателя, либо приведет к неправильному масштабированию скорости, которое станет очевидным во время быстрых перемещений оси.

Примечания по источникам и состоянию

A06B-0116-B204 доступен через специализированных поставщиков серводвигателей как восстановленный или избыточный блок. Учитывая роль абсолютного энкодера B64iA в поведении станка при запуске, состояние энкодера является приоритетным элементом проверки любого подержанного блока.

Убедитесь, что батарея энкодера (где применимо для сохранения абсолютных данных) актуальна, и проверьте, что разъем кабеля энкодера не поврежден. Проверьте вал с шпонкой на наличие фреттинга в шпоночном пазу и состояние подшипников, вращая вал вручную.

Сопротивление обмоток должно быть сбалансировано по всем трем фазам, с хорошим сопротивлением изоляции относительно земли. Любой блок с историей событий превышения скорости или чрезмерного рабочего цикла должен быть полностью протестирован на стенде перед установкой на производственный станок.

Часто задаваемые вопросы

В1: Чем энкодер B64iA отличается от инкрементных энкодеров, используемых в старых серводвигателях Fanuc?

B64iA — это абсолютный энкодер — он непрерывно сохраняет данные о положении вала, в том числе при выключенном питании станка. При запуске ЧПУ считывает текущее абсолютное положение напрямую, без выполнения последовательности возврата в исходное положение.

Инкрементные энкодеры теряют эталон положения при отключении питания и требуют физического перемещения оси в точку отсчета перед началом работы станка. Для производственных сред абсолютная обратная связь означает более быстрый перезапуск и отсутствие риска ошибок цикла определения положения.

В2: С каким сервоусилителем и системой управления ЧПУ совместим этот двигатель?

A06B-0116-B204 совместим с цифровыми сервоусилителями Fanuc серии αi и системами управления ЧПУ, включая семейства 0i, 16i, 18i, 21i и 30i/31i/32i. Привод должен поддерживать обратную связь абсолютного энкодера серии BiS.

Более старые поколения приводов Fanuc, предшествующие серии двигателей BiS, могут некорректно взаимодействовать с энкодером B64iA без аппаратной адаптации. Перед указанием этого двигателя для модернизации убедитесь в совместимости на уровне привода.

В3: Почему этот двигатель работает на частоте 400 Гц, когда входное напряжение составляет 50/60 Гц?

400 Гц относится к внутренней рабочей частоте двигателя — электрической частоте, которую сервоусилитель генерирует для привода обмоток двигателя со скоростью 6000 об/мин. Усилитель принимает стандартное сетевое входное напряжение 200–240 В переменного тока / 50–60 Гц, выпрямляет его до шины постоянного тока, а затем инвертирует его до выходного сигнала переменной частоты, соответствующего команде скорости двигателя.

Значение 400 Гц — это номинальная рабочая точка при максимальной скорости, а не частота питания.

В4: Двигатель весит всего 1,4 кг, но имеет мощность 5 кВт — это точно?

Да. Серия BiS была разработана для высокой плотности мощности в компактном корпусе, что является намеренным приоритетом конструкции для станков с ЧПУ малого формата.

Современная конструкция серводвигателей достигает этого за счет оптимизированной геометрии ламинации, высокоэнергетических постоянных магнитов и эффективного управления тепловым режимом.

Вес 1,4 кг является точным для этого размера корпуса при такой выходной мощности — это одна из наиболее заметных характеристик двигателя BiS 1 в классе выходной мощности 5 кВт.

В5: Можно ли использовать вариант с валом с шпонкой в соединении с простой муфтой?

Да, двигатель с валом с шпонкой можно использовать с муфтой с простым отверстием и зажимом — шпонка просто остается на месте или удаляется, а втулка муфты зажимает диаметр вала. Однако, если отверстие муфты рассчитано на гладкий вал без паза для шпонки, втулка не будет полностью садиться на шпоночную часть.

В этом случае либо необходимо заменить втулку муфты на версию со шпонкой, либо расточить ее для установки шпонки. Не пытайтесь подпилить шпоночный паз или модифицировать вал двигателя на месте — это влияет на балансировку и целостность вала при скорости 6000 об/мин.
