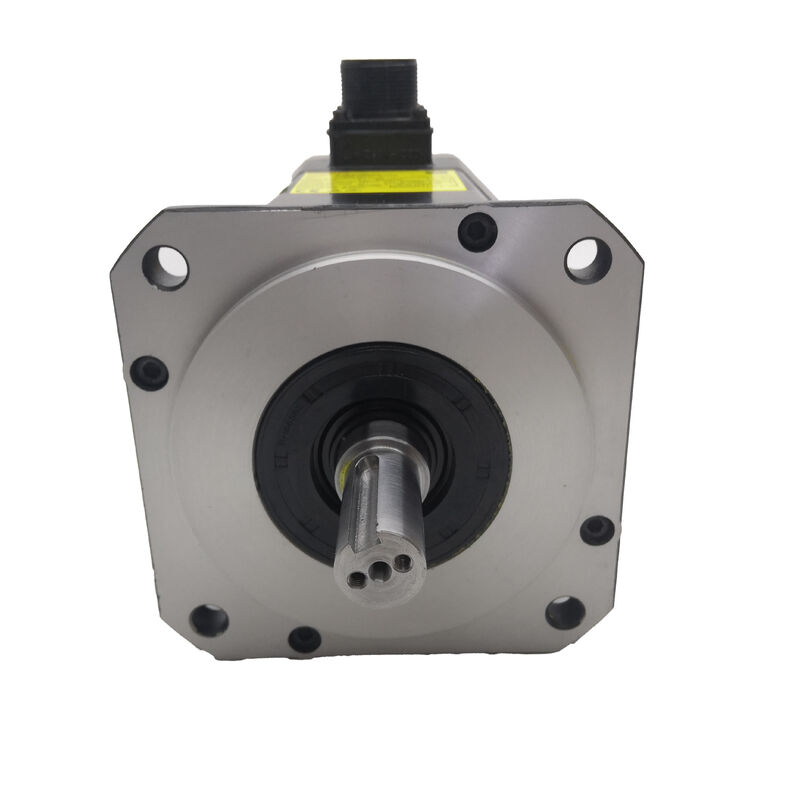

A06B-0075-B203 Серводвигатель переменного тока Fanuc A06B0075B203 AO6B-OO75-B2O3

Fanuc A06B-0075-B203 | Сервопривод переменного тока серии Beta iS BiS 8/3000 — 1,2 кВт, прямой вал

Номер детали: A06B-0075-B203

Серия: Сервопривод переменного тока Beta iS (BiS)

Модель: BiS 8 / 3000

Состояние: Новый / Восстановленный / Доступен обмен

Обзор

Fanuc A06B-0075-B203 — это компактный высокоскоростной сервопривод переменного тока серии Beta iS от Fanuc — BiS 8/3000, легкий двигатель, разработанный для применения в осях станков с ЧПУ, где важны точное позиционирование, быстрая динамическая реакция и малые габариты.

Развивая мощность 1,2 кВт непрерывно с пиковым крутящим моментом 7 Нм и максимальной скоростью 3000 об/мин, этот двигатель откалиброван для более легкого конца спектра привода осей — вторичные оси, приводы позиционирования вспомогательных осей и вспомогательные функции ЧПУ, где компактный, хорошо интегрированный сервопривод тихо и надежно выполняет свою работу в течение длительного срока службы.

Семейство BiS было практичным ответом Fanuc на реальный вопрос промышленности: как предоставить производителям станков современный, цифровой интегрированный сервопривод, который стабильно работает без накладных расходов серии Alpha iS для каждой оси станка?

Для осей с меньшей нагрузкой, где крутящий момент и диапазон скоростей BiS 8/3000 подходят, ответ прост. Этот двигатель нашел применение в широком спектре токарных станков с ЧПУ, небольших вертикальных обрабатывающих центров и многоосевых производственных станков, где требования к приводу четко определены, а доступное установочное пространство ограничено.

Ключевые характеристики

Компактный корпус, достаточная мощность

Цифра 8 в обозначении модели BiS 8/3000 указывает на то, что этот двигатель находится в нижней части диапазона крутящего момента Beta iS. Это не ограничение — это спецификация. Двигатель, соответствующий своей нагрузке, работает более эффективно, выделяет меньше тепла и служит дольше, чем негабаритное устройство, работающее значительно ниже своей номинальной мощности.

Пиковый крутящий момент 7 Нм и непрерывная выходная мощность 1,2 кВт оптимально подходят для шариковых винтов и инерционных нагрузок, типичных для компактных конфигураций осей ЧПУ, а максимальная скорость 3000 об/мин обеспечивает реальную гибкость как для позиционирования, так и для требований к скорости резания.

При номинальной частоте 133 Гц система привода создает электрические условия, необходимые двигателю для достижения максимальной скорости 3000 об/мин с чистой передачей крутящего момента.

Эта частота генерируется внутри сервоусилителя из входного напряжения 200–230 В переменного тока — сетевое подключение имеет стандартное промышленное напряжение, а привод прозрачно обрабатывает преобразование частоты.

Номинальный ток 4,9 А является скромным по сравнению с более крупными типоразмерами BiS, что означает, что требования к току модуля усилителя соответственно невелики — практический момент, когда пространство в шкафу привода или электрическая инфраструктура являются фактором.

Где используется этот двигатель

A06B-0075-B203 чаще всего встречается на приводах легких осей небольших токарных станков с ЧПУ, компактных вертикальных обрабатывающих центров, координатно-сверлильных станков и оборудования для электроэрозионной обработки проволокой, где нагрузки на оси постоянны и находятся в пределах непрерывного номинала двигателя.

Он также используется на вспомогательных осях более крупных станков — поворотных столов четвертой оси, приводов оси Z вспомогательного шпинделя или позиционирования задней бабки — где механическая нагрузка невелика, но все же требуется точное управление сервоприводом.

Учитывая широкую совместимость серии BiS с цифровыми сервоусилителями Fanuc и несколькими поколениями систем управления ЧПУ, этот двигатель также встречается в проектах модернизации, где старый привод оси необходимо привести в соответствие с текущими стандартами обратной связи и привода без полной замены системы управления.

BiS 8/3000 — практичный выбор в этих сценариях, когда нагрузка на ось находится в пределах допустимого диапазона.

Совместимость привода и управления

A06B-0075-B203 совместим с цифровыми сервоусилителями Fanuc серии Beta и интегрируется с широким спектром платформ управления Fanuc ЧПУ, включая серии 0i-Mate, 0i, 16i, 18i и 21i.

Сервоусилитель должен быть параметрирован правильным кодом типа двигателя для BiS 8/3000 перед запуском оси под нагрузкой. Правильная настройка параметра типа двигателя важна: неправильная настройка приводит к поведению контура регулирования скорости, которое варьируется от незначительного снижения производительности до полной нестабильности, в зависимости от того, насколько параметр отличается от фактической спецификации двигателя.

Для станков, которые прошли модернизацию системы управления или привода с момента первоначальной сборки, убедитесь, что существующий сервоусилитель поддерживает интерфейс энкодера серии BiS. Более ранние аналоговые поколения приводов могут быть несовместимы напрямую и могут потребовать изменения интерфейса вместе с двигателем.

Энкодер и обратная связь

Суффикс B203 указывает на то, что этот вариант использует энкодер Fanuc серии BiA 128 — последовательный энкодер с абсолютным позиционированием, поддерживающий высокоточное определение положения.

В зависимости от конкретного привода и конфигурации системы управления, с которым он сопряжен, этот энкодер поддерживает как абсолютный, так и инкрементальный режимы обратной связи, что обеспечивает гибкость этого двигателя в различных поколениях систем управления Fanuc с различной обработкой обратной связи.

Как и при замене любого сервопривода, спецификация энкодера на заменяемом устройстве должна соответствовать оригиналу. Установка двигателя с другим типом энкодера — даже в пределах одного класса корпуса BiS — может повлиять на поведение сохранения абсолютного положения, последовательности возврата в исходное положение и, в некоторых случаях, на способность привода правильно распознавать двигатель при запуске.

Примечания по поиску и состоянию

A06B-0075-B203 активно торгуется на рынке восстановленных и бывших в употреблении сервоприводов. При оценке подержанного устройства внимательно осмотрите разъем энкодера — это статистически наиболее распространенная точка отказа двигателей серии BiS с длительным сроком службы, а коррозия контактов разъема или повреждение кабеля у выхода легко упустить из виду визуально, но это вызовет прерывистые ошибки позиционирования, которые трудно диагностировать на станке.

Измерьте сопротивление трехфазной обмотки на баланс, проверьте сопротивление изоляции относительно земли и поверните вал вручную, чтобы подтвердить состояние подшипников. Чистое, малоиспользованное устройство от надежного поставщика должно хорошо пройти все эти проверки и плавно запуститься на стенде перед установкой.

Часто задаваемые вопросы

В1: С каким сервоприводом и системой управления ЧПУ работает A06B-0075-B203?

Этот двигатель предназначен для использования с цифровыми сервоусилителями Fanuc серии Beta. Он совместим с платформами управления Fanuc ЧПУ, включая семейства 0i-Mate, 0i, 16i, 18i и 21i. Перед вводом в эксплуатацию параметр типа двигателя сервоусилителя должен быть установлен в соответствии со спецификацией BiS 8/3000.

Неправильный код типа двигателя является одним из наиболее распространенных источников нестабильности оси после замены двигателя и всегда должен быть проверен перед первым перемещением оси.

В2: Что означает значение пикового крутящего момента 7 Нм для выбора оси?

Пиковый крутящий момент — это максимальный крутящий момент двигателя при нулевой скорости — пиковая сила, доступная для ускорения оси с места и для удержания положения против приложенной нагрузки. Он отличается от номинального непрерывного крутящего момента, который отражает тепловой предел для устойчивой работы.

При выборе двигателя для оси пиковый крутящий момент определяет, сможет ли двигатель ускорить суммарную механическую инерцию оси в требуемое время цикла. Для осей, где BiS 8/3000 подходит, 7 Нм достаточно; для более тяжелых нагрузок следует рассмотреть двигатель большего типоразмера BiS или Alpha iS.

В3: Достаточно ли 1,2 кВт для основной оси обработки ЧПУ?

Это зависит от станка и оси. На компактных токарных станках с ЧПУ и небольших вертикальных обрабатывающих центрах, где движущаяся масса невелика, а силы резания умеренны, 1,2 кВт полностью подходят для основных приводов осей X и Z.

На более крупных станках с более тяжелыми суппортами, рабочими столами или высокими требованиями к резанию, двигатель большей мощности будет правильной спецификацией. Соответствие двигателя фактической нагрузке оси, а не просто использование самого мощного доступного двигателя, является правильным инженерным подходом.

В4: В чем разница между A06B-0075-B203 и другими вариантами серии A06B-0075?

Семейство A06B-0075 имеет одинаковый корпус двигателя BiS 8 и базовые характеристики для всех вариантов. Суффикс (B103, B203, B303 и т. д.) обычно указывает на различия в типе энкодера, конфигурации тормоза или спецификации вала.

Вариант B203 использует определенный тип энкодера и не имеет встроенного тормоза. Перед сопоставлением с другим суффиксом убедитесь, что тип энкодера, конфигурация вала и состояние тормоза соответствуют требованиям станка — функциональные различия между вариантами суффиксов могут вызвать проблемы совместимости при замене без проверки.

В5: Какие этапы проверки наиболее важны для подержанного A06B-0075-B203?

Приоритет отдавайте разъему энкодера и выходу кабеля — загрязнение или коррозия здесь являются наиболее частой причиной неисправностей обратной связи по положению на подержанных двигателях серии BiS. После этого измерьте сопротивление трехфазной обмотки на баланс между всеми фазами и проверьте сопротивление изоляции относительно земли (исправный двигатель показывает значительно выше 1 МОм).

Поверните вал вручную, чтобы оценить состояние подшипников — шероховатость или заедание указывают на износ подшипников. Для любого устройства с неизвестной историей обслуживания полный стендовый тест, включая проверку сигнала энкодера и холостой ход до 3000 об/мин, является правильным стандартом перед повторной установкой на производственный станок.
