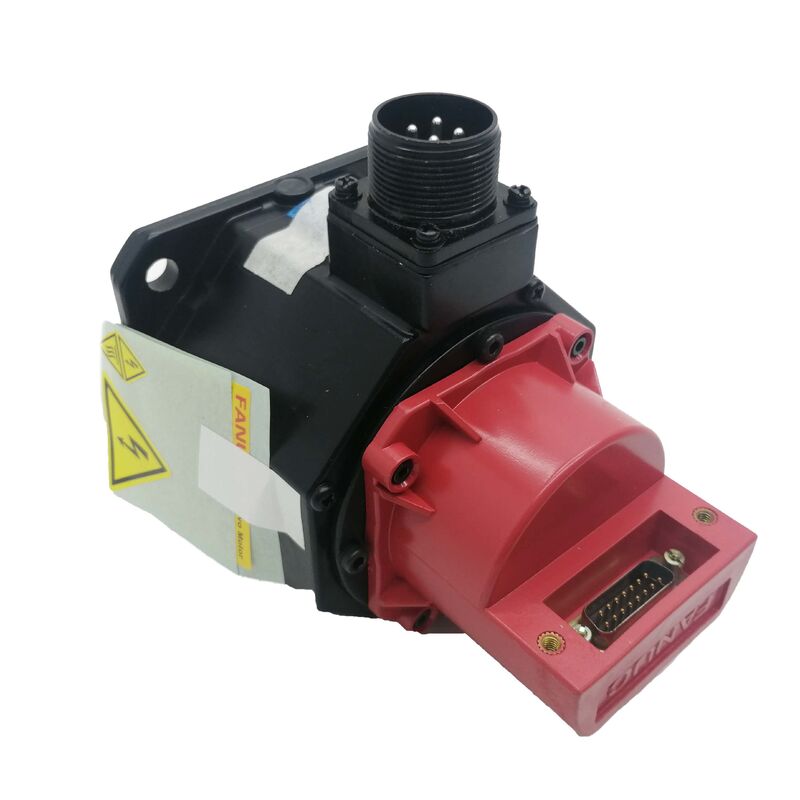

A06B-0033-B077 Fanuc AC сервомотор A06B0033B077 AO6B-OO33-BO77

Fanuc A06B-0033-B077

Номер части:A06B-0033-B077

Серия:Сервомотор переменного тока серии B

Модель:B3 / 3000

Состояние:Ремонт / Обмен / Профицит

Обзор

ВFanuc A06B-0033-B077является компактным сервомотором переменного тока B-серии, модели B3/3000, представляющим собой одно из более мощных устройств в более раннем поколении сервомоторов Fanuc до того, как семейства ALPHA и BiS взяли на себя ответственность.

При постоянной мощности 0,5 кВт, 5,3 А и 191 В он работает до 3000 оборотов в минуту и обеспечивает надежную работу на замкнутом поясе с помощью интегрированного инкрементального кодера I32B.

Прямая ось и чистый профиль двигателя позволили легко интегрироваться в приводы станков с ЧПУ своей эпохи, и многие из этих машин до сих пор работают.

B3/3000 находится на одной ступени выше B2/3000 в иерархии крутящего момента B-серии.

Этот дополнительный шаг в размере рамы двигателя приводит к скромному, но значительному увеличению выброса крутящего момента относительно B2 достаточно, чтобы иметь значение на осях, которые толкали легкий двигатель сильнее, чем идеально.5 кВт, оба твердо находятся в категории компактных сервоусилителей, но немного большая рама B3 означает более стабильную тепловую производительность при длительных рабочих циклах, где B2 будет работать теплее.

Это двигатель, который заработал свою репутацию благодаря многолетнему обслуживанию на производственном этаже, а не благодаря впечатляющим цифрам.

Он не является высокопроизводительным устройством по современным меркам, но на машинах, для которых он был разработан, он управлял своей назначенной осью надежно, накопив длительные интервалы обслуживания,и оказалось простой для поддержанияИменно благодаря этому все еще существует активный рынок для обслуживаемых А06Б-0033-Б077.

Основные характеристики

B-серия в истории автомобилей Fanuc

Сервомоторы переменного тока B-серии принадлежат к более ранней главе развития сервомоторов Fanuc, поколению, предшествующему краснокрылым двигателям ALPHA и более поздней серии абсолютных кодеров BiS.

Эти двигатели были спроектированы и построены, когда промышленность станков-инструментов с ЧПУ переходила от сервоприводов постоянного тока к сервотехнологии переменного тока, и они обеспечивали надежную платформу во время этой смены.

Машины, на которых они были установлены, старые сейчас, но значительное количество остаются продуктивными активами в мастерских, обслуживающих учреждениях,и производственных линий, где экономичность поддержания проверенной машины в рабочем состоянии перевешивает стоимость замены.

Для B3/3000 в частности, рейтинг скорости 3000 оборотов в минуту поместил его в середине диапазона B-серии, а не компактные высокоскоростные устройства на более легком конце, и не более медленные,более тяжелые двигатели крутящего момента в верхней части семейства.

Это был способный универсальный сервопривод для осей, которым он был назначен, и его 191 В / 5.3 A электрические номиналы вполне в пределах того, что сервоусилители Fanuc этого поколения были разработаны для непрерывного обработки.

I32B Кодировщик и управление замкнутой цепью

I32B представляет собой инкрементальный кодер, установленный на задней части двигателя, обеспечивающий сигналы обратной связи положения и скорости, необходимые сервоприводу для точного управления осью.

Инкрементальные кодеры генерируют данные о положении относительно импульса отсчета маркера, что означает, что машина устанавливает абсолютное положение оси через последовательность ориентации на каждом запуске.Это стандартная практика для платформ CNC этот двигатель был соединен с ¢ управление управляет самонаправление как часть его нормальной операционной последовательности.

Импульсный выход I32B подается непосредственно в обратную связь сервоусилителя, закрывая петли управления скоростью и положением.

Его разрешение соответствует требованиям точности позиционирования приложения машинного инструмента, для которых был разработан B3/3000. any replacement motor sourced for this application must carry the same I32B encoder specification — fitting a motor with a different encoder type or resolution without corresponding servo drive parameter changes will produce position scaling errors and may trigger encoder fault alarms during axis operation.

На подержанных устройствах кодировщик часто является наиболее ценным компонентом для проверки.и накопленная вибрационная усталость являются наиболее распространенными режимами сбоя кодера на двигателях серии B с длинной историей эксплуатации.

A motor with a faulty encoder will typically present as an axis position error or runaway condition at the drive — not always immediately obvious as an encoder fault until proper diagnostics are applied.

Прямая вала и механическая интеграция

Обычный прямой вал на A06B-0033-B077 предназначен для использования с высокоточными сервосплавками, которые передают крутящий момент через зажимающую силу на диаметре вала.Это стандартное устройство для сервосплавленных шаровых винтовых осей на классе машин, на которые был установлен B3/3000.

Без ключа установка вала зависит от правильного крутящего момента сцепления, и это следует проверить во время повторной установки, а не предполагать.

Компактные физические габариты двигателя соответствуют стандартам B-серии для класса рамы B3.

Узоры монтажных болтов, размеры вала и положения соединителей соответствуют серии,что упрощает замену правильно указанный аналогичный блок должен соответствовать существующей установке машины без изменений.

Доступность и практические источники

A06B-0033-B077 больше не производится.и обменные программы специализированных серворемонтных компаний.

Для установок, работающих на машинах, которые зависят от этого двигателя, выбор обычно между отремонтированным оригинальным агрегатом и обновленным полным приводом, а для многих старых машинАнализ затрат и выгод предполагает сохранение первоначальной спецификации до тех пор, пока могут быть поставлены работоспособные двигатели..

При оценке отремонтированного A06B-0033-B077 настаивайте на документальных результатах испытаний, а не только на визуальной проверке.

Двигатель, который проходит визуальную проверку, все равно может иметь нарушенную изоляцию обмоток, предельное состояние подшипника или ухудшенную выходную мощность кодера, которая появляется только при нагрузке.

Ремонтированные агрегаты из авторитетных сервисных ремонтных предприятий будут проверены на эти параметры до продажи и на двигателе этого возраста, что проверка имеет значение.

Частые вопросы

Вопрос 1: Какой сервопривод Fanuc и управление CNC совместимы с A06B-0033-B077?

B3/3000 предназначен для использования с совместимыми сервоусилителями Fanuc B-серии из того же поколения, что и двигатель.Он интегрируется со старыми платформами управления Fanuc CNC, которые были доступны в период производства этого двигателя.

При использовании двигателя в сценарии модернизации или ремонта подтвердить, что сервоусилитель поддерживает интерфейс кодера I32B и что параметр типа двигателя соответствует спецификации B3/3000.Смешивание поколений двигателей без проверки совместимости привода является распространенным источником проблем с вводом в эксплуатацию.

Вопрос 2: А06B-0033-B077 все еще доступен новый от Fanuc?

Нет, этот двигатель больше не производится. и обменные программы от специализированных сервисных ремонтных компаний.

Для машин, которые зависят от этого двигателя,установление отношений с надежным поставщиком реставрационных услуг или хранение проверенного запасного на полке является наиболее практичным вариантом защиты от непланированного простоя.

Вопрос 3: В чем разница между B3/3000 и B2/3000 в одной и той же серии?

Оба двигателя работают до 3000 оборотов в минуту и имеют одинаковый кодер I32B и конфигурацию прямого вала.который обеспечивает умеренное увеличение непрерывного выпуска крутящего момента и улучшенное тепловое пространство для головы при длительной работе.

Электрические характеристики различаются соответственно. Они не являются непосредственно взаимозаменяемыми - размеры монтажа, размер вала и параметры сервопривода должны соответствовать установленной спецификации двигателя.

Вопрос 4: Как определить сбой кодера I32B на этом двигателе?

Неисправность кодера на B3/3000 обычно проявляется как ошибка положения оси, неустойчивое поведение скорости или сигнализация о неисправности кодера на сервоприводе.Частые причины включают загрязнение охлаждающей жидкости внутри корпуса кодераКоррозия соединительных булав и деградация сигнала от накопленных вибраций.

Confirming encoder failure specifically requires checking the encoder signal output with an oscilloscope or servo test unit — a clean quadrature signal at the correct pulse count rules out the encoder as the fault source.

Вопрос 5: Что я должен проверить на подержанном A06B-0033-B077 перед установкой?

Проверьте трёхфазное сопротивление обмотки на баланс во всех фазах и измерьте сопротивление изоляции от обмотки до заземления. Оба показателя показывают состояние обмотки.Поверните вал вручную, чтобы почувствовать грубость или сопротивление подшипника.

Проверьте разъединение кодера на коррозию и выход кабеля на повреждение или раздражение.Для любого подразделения с неизвестным служебным прошлым, полное испытание на базе, включая запуск без нагрузки и проверку сигнала кодера, является минимальным стандартом перед возвращением его в эксплуатацию.
