A06B-0032-B577 Fanuc AC сервомотор A06B0032B577 AO6B-OO32-B577

Fanuc A06B-0032-B577 BETA серия AC сервомотор B2/3000 Коннированный вал, масло запечатанное

Номер части:A06B-0032-B577

Серия:Сервомотор BETA AC

Модель:B2 / 3000

Состояние:Новый / отремонтированный / доступный для обмена

Обзор

ВFanuc A06B-0032-B577является компактным сервомотором переменного тока серии BETA model B2/3000 специально разработанный для более легкого привода оси небольших станков с ЧПУ. Работает до 3000 оборотов в минуту при 3-фазном подаче 176 В при 200 Гц,и номиналом 0.5 кВт непрерывной мощности, это двигатель, который знает свою полосу.

Он никогда не был разработан для толкания тяжелых седлов или сопротивления агрессивным силам резки.и специальное одноцелевое оборудование с ЧПУ, где механические нагрузки скромны, место установки тесное, и ось должна выполнять свою работу надежно, смена за сменой.

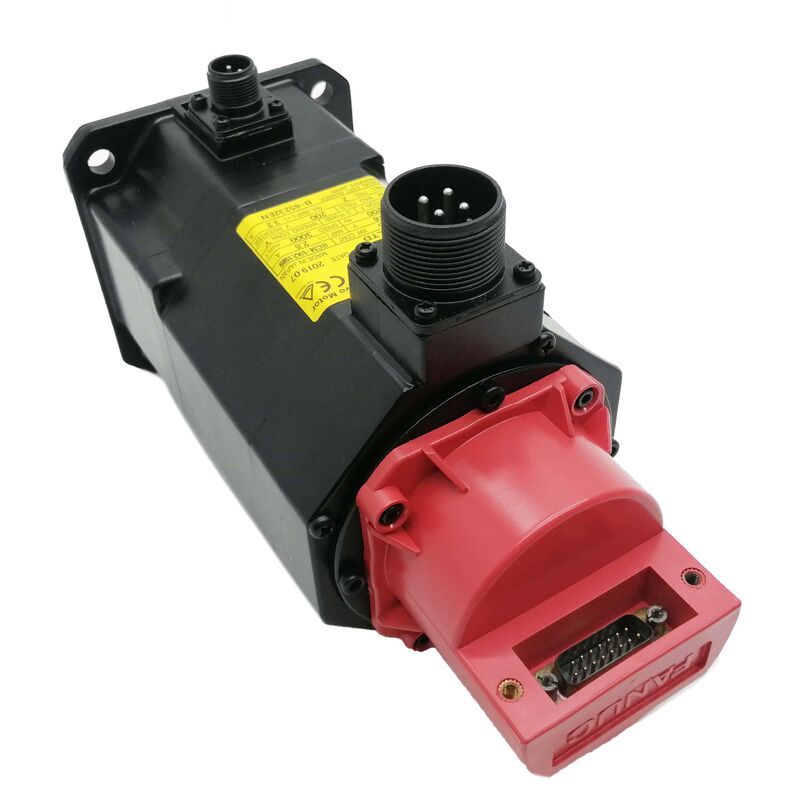

Красная конечная крышка является визуальным маркером этого поколения BETA, и две особенности отличают A06B-0032-B577 от других вариантов B2/3000: конический выходной вал и стандартные масляные уплотнения.

Оба являются специфическими для конкретных конфигураций трансмиссии и операционной среды, и оба имеют значение при определении или поиске замены.Ошибка означает механическое несоответствие, которое задерживает установку, а не решает исходный сбой.

Основные характеристики

Создан для применения на малых машинах

В промышленном снабжении двигателями есть тенденция рассматривать "маленький" как компромисс. Fanuc engineered the BETA series specifically for machine tool applications where the axis loads fall below what the ALPHA family was sized for — and where fitting an oversized motor creates its own problems: избыточная инерция, большие требования к сцеплению, большее количество тока привода, чем должен подавать модуль усилителя, и двигатель, работающий значительно ниже своей тепловой мощности.

Выпуск 0,5 кВт при 3000 оборотах в минуту подходит для приводов шаровых винтов, механизмов позиционирования и легких оси питания, найденных на компактных платформах CNC.Сервоусилитель генерирует условия привода, необходимые двигателю, чтобы достичь полного диапазона скоростей..

Это полностью решается в системе привода, присоединение питания машины является стандартным промышленным напряжением, а показатель 200 Гц является внутренним параметром работы, а не потребностью в питании.

обозначение B2 находится на более легком конце иерархии крутящего момента BETA для класса машины, на которую был установлен этот двигатель, это точно верно.Притягивает меньший ток, и обычно выдерживает большую единицу, выполняющую ту же работу.

Конусообразный вал ∙ Что он означает на практике

Конический вал является определяющей механической характеристикой A06B-0032-B577, и это особенность, которая с большей вероятностью привлечет незаинтересованный заказ.

В отличие от прямого вала, конический вал использует конический профиль с точной грунтовкой, чтобы создать самоцентрирующийся интерференцию с высоким трением, подходящую к компоненту сцепления.сцепления, и приводные элементы, предназначенные для сиденья такого типа вала концентрически, без использования ключей или зажимательных ошейников;и они могут быть сняты и повторно установлены чисто, когда конический зацепление нарушено правильно.

В применениях вертикального и точного позиционирования, где концентричность и минимальный расход вала являются критическими, конический вал является преднамеренным инженерным выбором, а не вариантом удобства.Машины, спроектированные вокруг этого типа вала, будут иметь компоненты с шкивами, сцепные узлы, адаптеры типа коллета пробурены, чтобы соответствовать углу конуса.

Установка двигателя прямого вала в этом положении требует замены этих компонентов, что превращает замену двигателя в значительно большую работу.Всегда проверяйте тип вала на установленном двигателе, прежде чем заказывать замену.

Масляные уплотнители и охрана окружающей среды

Стандартные масляные уплотнения, установленные на A06B-0032-B577, защищают подшипниковые полости двигателя и внутренние компоненты от загрязнения воздухом, тумана охлаждающей жидкости,и мелкие частицы, которые обычно используются в среде обработки с помощью ЧПУ.

На таком компактном двигателе загрязнение подшипника является одной из основных причин преждевременного отказа ∙ полы подшипника небольшие,и даже скромное проникновение мелкого абразива или охлаждающей жидкости быстро разрушает смазку.

Стандартные масляные уплотнители охватывают условия работы небольших станков, для которых был разработан этот двигатель.Они не рассчитаны на воздействие высокоточных струев охлаждающей жидкости или на непрерывное погружение в воду. Применение в таких условиях требует более высокого уровня защиты от проникновения.

Для типичной установки компактного станка с ЧПУ или буровой машины,спецификация масляного уплотнения является подходящей и доказала свою адекватность на протяжении всей длительной истории эксплуатации B2/3000 в этих приложениях;.

Указанные элементы должны быть укреплены, укрепляться и укрепляться.и обращение к нему во время ремонта предотвращает загрязнение медленного подшипника, которое сокращает жизнь двигателя без проявления каких-либо очевидных симптомов..

Совместимость привода и управления

The A06B-0032-B577 is compatible with Fanuc BETA series servo amplifier modules and integrates with the Fanuc CNC control platforms that were paired with BETA series motors during this generation's production run — including Series 0, 0i, и связанные с ними элементы управления, используемые на небольших станках-инструментах, где B2/3000 был стандартным выбором оси привода.

Параметры сервоусилителя должны быть сконфигурированы с правильным кодом типа двигателя для B2/3000 до запуска оси.требования к модулю усилителя являются легкими, но параметр типа двигателя все равно должен отражать фактически установленный двигатель..

Оставляя параметры настроены для другого двигателя производит скорость петли поведение в диапазоне от слегка медленный ответ к прямой нестабильности,в зависимости от того, насколько далеко установка находится от спецификации B2/3000.

Приобретение и инспекция

A06B-0032-B577 доступен на рынке отремонтированных и избыточных сервомоторов.Конный вал заслуживает особого внимания. Проверьте поверхность конуса на наличие отметки затягивания., отметки или любые доказательства того, что соединительный компонент был удален неправильно (обычно, вместо использования надлежащего конического разрывателя).

Нагрузка на конусное устройство ухудшает интерференционное устройство с коробкой или узлом сцепления и может привести к оттоку, который проявляется как вибрация или ошибка позиционирования оси после установки.

Проверьте, не затвердело ли масло и не треснуло ли оно на губе, что часто встречается на двигателях, которые долгое время хранились.

Измеряйте сопротивление трёхфазной обмотки для баланса и проверяйте сопротивление изоляции к земле.

Коннектор кодера и выход кабеля должны быть чистыми и не поврежденными.Испытание на базе, включающее загрузку без загрузки до номинальной скорости, является правильным стандартом проверки для любого агрегата, возвращающегося в производственную машину.

Частые вопросы

Вопрос 1: Почему у этого двигателя скопленный вал, а не прямой?

Конический вал обеспечивает самоцентрирование,высокоторжение интерференции подходит для скрещивания шкивов и сцепления узлов, которые прямые вала зажимания не всегда могут соответствовать с точки зрения концентричности и надежности удержания.

Он используется в приложениях, где необходимо свести к минимуму расходство вала и где компонент привода должен быть съемным и переустанавливаемым с предсказуемым задействованием.Машины, построенные вокруг этого типа вала, имеют компоненты, пробуренные до соответствующего конуса. Вставка двигателя прямого вала требует замены этих компонентов., поэтому проверка типа вала перед заказом замены имеет важное значение.

Вопрос 2: С какими контроллерами и приводами с A06B-0032-B577 совместим?

Двигатель B2/3000 BETA предназначен для использования с сервоусилителями серии Fanuc BETA и совместим с платформами управления Fanuc CNC, включая серию 0, 0i,и родственных поколений, используемых на небольших станках с ЧПУ.

Параметр типа сервопривода двигателя должен быть установлен правильно для спецификации B2/3000 до запуска оси.подтвердить совместимость усилителя до установки особенно если машина была обновлена с момента первоначальной сборки.

Вопрос 3: Что означают "стандартные масляные уплотнители" по сравнению с защитой двигателя IP?

Стандартные масляные уплотнители защищают проемы подшипников от загрязнения воздухом, тумана охлаждающей жидкости и проникновения мелких частиц при нормальных условиях обрабатывающей среды.Они не то же самое, что формально оцененный IP65 или IP67 герметичной корпуса двигателя, который обеспечивает документальную защиту от направленных водных струев или временного погружения.

Для небольших машинных инструментов, для которых был разработан этот двигатель, достаточно стандартных масляных уплотнений.следует рассмотреть возможность дополнительной экранизации или варианта двигателя с более высоким уровнем проникновения;.

Вопрос 4: достаточно ли мощности 0,5 кВт для привода CNC?

Для класса машин этот двигатель был разработан для компактных станков с ЧПУ, небольших буровых и пробивающих машин и специального одноцелевого оборудования с ЧПУ с легкими механическими нагрузками.5 кВт соответствующим образом указаноЭто не компромисс.

Двигатель с правильным размером для осевой нагрузки работает более эффективно и с лучшим тепловизором, чем более крупный двигатель, выполняющий ту же работу.длинные поездки, или более быстрых требований поперечного, следующий размер кадра в серии BETA или ALPHA будет правильной спецификацией для оценки.

Вопрос 5: Как я проверяю подержанный A06B-0032-B577 перед его установкой?

Начинайте с конической поверхности вала, чтобы проверить на наличие трения, скрещивания или повреждения от удара от неправильного удаления.Эти дефекты угрожают интерференции в соответствии с соединительным компонентом и трудно исправить без специализированной обработки- Проверьте масляные уплотнения на наличие отверстий или трещин на губе.

Измерить сопротивление намотки трехфаз для обеспечения баланса во всех фазах и проверить сопротивление изоляции к земле.

Поверните вал вручную, чтобы оценить состояние подшипника. Проверьте разъединитель кодера на коррозию булав и выход кабеля на повреждения. Для любого двигателя с неопределенной историей обслуживания,нагрузка на скамейку без загрузки до 3,000 оборотов в минуту с проверкой сигнала кодера является правильным стандартом, прежде чем вернуть его в эксплуатацию.
