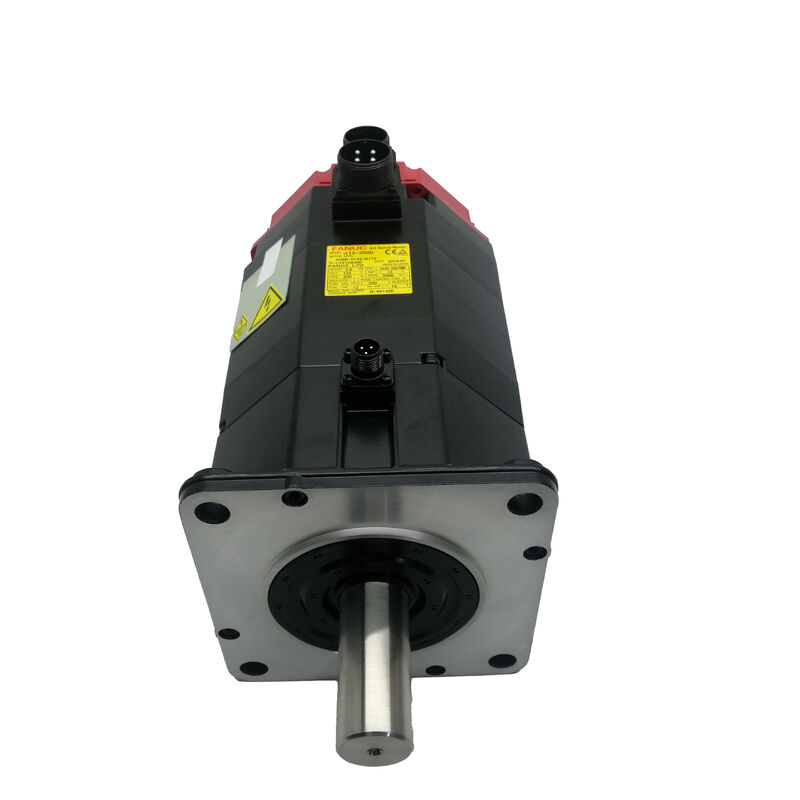

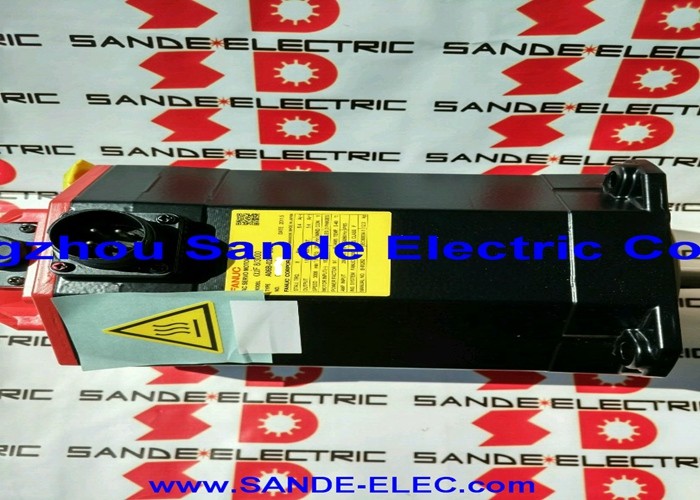

A06B-0147-B088 Fanuc сервомотор переменного тока A06B0147B088 AO6B-OI47-BO88

Fanuc A06B-0147-B088 | Сервопривод переменного тока серии ALPHA A22/2000 — 3,8 кВт, прямой вал, энкодер A1000

Номер детали: A06B-0147-B088

Серия: Сервопривод переменного тока ALPHA

Модель: A22 / 2000

Статус: Снят с производства производителем — доступны восстановленные и избыточные запасы

Состояние: Восстановленный / Избыточный

Обзор

Сервопривод Fanuc A06B-0147-B088 — это сервопривод переменного тока мощностью 3,8 кВт из серии ALPHA от Fanuc — модель A22/2000 — с прямым валом и энкодером A1000 в качестве устройства обратной связи. Номинальная скорость 2000 об/мин при непрерывном токе 15 А при напряжении 157 В, трехфазном, 133 Гц, это существенный двигатель среднего размера, разработанный для тяжелых осевых нагрузок станков с ЧПУ малого и среднего размера, где постоянный крутящий момент при реальной нагрузке резания является мерой ценности двигателя.

Энкодер A1000 отличает этот вариант от версий с энкодерами I64 и A64 в рамках одного семейства A22/2000. При 1 000 000 импульсов на оборот A1000 представляет собой качественный скачок в разрешении обратной связи по сравнению с 64 000 импульсов на оборот у I64 — в шестнадцать раз большее гранулирование положения, разрешение положения вала с такой детализацией, которая напрямую повышает точность оси при прецизионном контурировании, чистовой обработке и высокоточном позиционировании на станках, где качество поверхности и допуски по размерам являются определяющими критериями производительности.

Fanuc снял этот двигатель с производства, но станки, на которых он был установлен, продолжают работать в производственных условиях по всему миру.

Для предприятий, обслуживающих их, A06B-0147-B088 остается активно торгуемым на рынке восстановленных и избыточных товаров.

Ключевые характеристики

Двигатель A22/2000 — Высокий крутящий момент при умеренной скорости

Класс крутящего момента AC22 — пусковой крутящий момент 22 Нм — ставит этот двигатель решительно выше агрегатов AC12 и AC6, используемых на более легких осевых приводах. При непрерывной выходной мощности 3,8 кВт при максимальной скорости 2000 об/мин A22/2000 был разработан для осей, где механическая нагрузка реальна и постоянна: приводы X, Y и Z на вертикальных обрабатывающих центрах среднего класса, приводы Z на токарных центрах с тяжелыми револьверными головками и оси, где сервосистема должна противостоять силам резания без колебаний контура скорости или ограничения тока, которые возникают, когда двигатель работает вблизи верхней границы своего непрерывного рейтинга.

Непрерывный ток 15 А при напряжении 157 В отражает электрическую нагрузку, которую этот двигатель оказывает на сервоусилитель. При номинальной частоте 133 Гц сервоусилитель ALPHA создает условия привода, необходимые двигателю от стандартного сетевого питания 200–240 В переменного тока — показатель 133 Гц является внутренней рабочей частотой при номинальной скорости, создаваемой инверторной ступенью усилителя.

Для инженеров по техническому обслуживанию соответствующим параметром является класс тока 15 А, который определяет выбор модуля усилителя, сечение кабеля и спецификацию теплового управления для блока привода.

Максимальная скорость 2000 об/мин подходит для прямосоединенных шариковинтовых осевых конфигураций, где скорость двигателя соответствует практическим скоростям быстрой подачи без необходимости промежуточного редуктора. При пусковом крутящем моменте 22 Нм двигатель обеспечивает жесткость оси, которая поддерживает точность подачи при агрессивных условиях резания — параметр, который важнее на производственных машинах под постоянной нагрузкой, чем пиковая скорость.

Энкодер A1000 — высокоразрешающая обратная связь

A1000 — это то, что делает вариант B088 отличительным в семействе A22/2000. В то время как более распространенный I64 обеспечивает 64 000 импульсов на оборот, а A64 — абсолютную версию с тем же разрешением, энкодер A1000 передает 1 000 000 отсчетов на оборот данных о положении вала сервоусилителю ALPHA.

Это шестнадцатикратное увеличение разрешения по сравнению с I64 имеет практические последствия на уровне оси.

Контур скорости сервопривода имеет более точные данные о положении для работы при каждом обороте двигателя — что обеспечивает более плавные профили скорости, меньшие пульсации скорости при медленных подачах и более точные конечные точки положения.

На станках, выполняющих прецизионное контурирование, где чистота поверхности является прямой функцией плавности скорости, или при соблюдении жестких допусков по размерам, где важна точность положения при низкой скорости подачи, преимущество разрешения A1000 обеспечивает измеримое улучшение качества продукции.

A1000 — это абсолютный энкодер — он сохраняет положение вала при отключении питания без цикла поиска нуля.

При включении станка сервопривод считывает текущее абсолютное положение напрямую, и система ЧПУ имеет полное представление о положении оси до выдачи какой-либо команды движения.

Это исключает последовательность поиска нуля, которая требуется осям с энкодером I64 при каждом включении питания.

При поиске замены A06B-0147-B088 спецификация энкодера A1000 должна быть точно соблюдена. Замена двигателя с энкодером I64 или A64 требует изменения параметров сервопривода, потери функции абсолютного позиционирования (в случае I64) и может повлиять на характеристики точности оси, если параметры контура скорости привода были настроены для более высокого разрешения A1000.

Прямой вал и интеграция силовой передачи

Гладкий прямой вал A06B-0147-B088 использует силу зажима сервомуфты для передачи крутящего момента на ведомый компонент. Для пускового крутящего момента 22 Нм, который генерирует этот двигатель, выбор муфты и момент затяжки имеют значение: муфта должна быть рассчитана на выходной крутящий момент двигателя, а сила зажима вала должна быть установлена в соответствии со спецификацией, чтобы предотвратить постепенное проскальзывание муфты при постоянной осевой нагрузке.

На двигателе такого класса мощности проскальзывание муфты приводит к ошибке позиционирования, которая накапливается без немедленного срабатывания сигнализации — она проявляется как разброс позиционирования оси со временем.

Подварианты #7000 и #7008 в спецификации B088 имеют те же электрические характеристики и характеристики энкодера, но отличаются обработкой шпоночного паза вала.

Базовый B088 (гладкий) и суффикс #7000 не имеют шпоночного паза; #7008 имеет шпоночный паз для узлов ступицы муфты с шпонкой. Подтверждение того, какой подвариант вала установлен на станке перед заказом замены, является простым шагом, который предотвращает несоответствие муфты по прибытии.

Совместимость привода и управления

A06B-0147-B088 совместим с модулями сервоусилителей Fanuc серии ALPHA SVM, рассчитанными на класс непрерывного тока 15 А, и интегрируется с системами ЧПУ Fanuc, включая серии 0, 0i, 15, 16, 18 и 21.

Сервоусилитель должен быть параметрирован кодом типа двигателя для A22/2000 с энкодером A1000 — это параметр, который управляет откликом контура скорости, ограничениями тока и масштабированием обратной связи по положению.

Учитывая возраст этого двигателя и диапазон обновлений привода и управления, которые могли быть получены станками с момента первоначальной сборки, подтверждение того, что установленный усилитель поддерживает интерфейс энкодера A1000 перед установкой замены, является необходимым этапом ввода в эксплуатацию.

Часто задаваемые вопросы

В1: Чем энкодер A1000 отличается от I64, установленного на других вариантах A22/2000?

A1000 обеспечивает 1 000 000 импульсов на оборот — в шестнадцать раз большее разрешение, чем у I64 с 64 000 имп./об. Это также абсолютный энкодер, сохраняющий положение вала при отключении питания без цикла поиска нуля. I64 является инкрементным и требует поиска нуля при каждом включении станка.

Более высокое разрешение A1000 улучшает плавность контура скорости и точность положения при низких скоростях подачи, что напрямую влияет на качество чистоты поверхности и точность размеров при прецизионных операциях обработки. При замене B088 спецификация энкодера A1000 должна быть соблюдена — установка двигателя с I64 или A64 требует изменения параметров и потери абсолютной функции.

В2: Какой сервоусилитель требуется для A06B-0147-B088?

Двигателю требуется модуль сервоусилителя Fanuc серии ALPHA SVM, рассчитанный на непрерывный выходной ток не менее 15 А.

Он интегрируется с системами ЧПУ Fanuc, включая серии 0, 0i, 15, 16, 18 и 21.

Параметр типа двигателя в усилителе должен быть установлен в соответствии со спецификацией A22/2000 с энкодером A1000. Неправильный код типа двигателя влияет на настройку контура скорости и ограничения тока — всегда проверяйте этот параметр после любой замены двигателя перед запуском оси под нагрузкой.

В3: Нужен ли этому двигателю тормоз для вертикальных осей?

A06B-0147-B088 не имеет встроенного тормоза. Для вертикальных осей, несущих значительный вес нагрузки — головки шпинделя, тяжелого револьвера или существенной каретки оси — отсутствие механического тормоза означает, что удержание положения при неактивном сервоприводе полностью зависит от активного удержания крутящего момента привода.

Для вертикальных осей с гравитационной нагрузкой, где существует риск падения оси при аварийной остановке или потере питания, тормозной вариант в семействе A22/2000 (суффикс B177) является правильной спецификацией. B088 подходит для горизонтальных осей и легко нагруженных вертикальных приводов, где активного удержания сервопривода достаточно.

В4: Являются ли подварианты вала #7000 и #7008 электрически эквивалентными?

Да. #7000 имеет гладкий прямой вал без шпоночного паза; #7008 имеет шпоночный паз, обработанный в прямом валу, для использования со ступицами муфт со шпонкой. Оба подварианта электрически идентичны — та же выходная мощность 3,8 кВт, тот же крутящий момент 22 Нм, та же спецификация 157 В / 133 Гц / 15 А и тот же энкодер A1000.

Обработка вала — единственное отличие. Подтвердите, какой подвариант установлен на станке перед заказом, чтобы обеспечить соответствие интерфейса муфты.

В5: Каковы ключевые точки проверки подержанного A06B-0147-B088?

Измерьте сопротивление трехфазной обмотки для баланса фаз и проверьте сопротивление изоляции относительно земли — оба подтверждают целостность обмотки.

Вращайте вал вручную, чтобы оценить состояние подшипников; при мощности 3,8 кВт и пусковом крутящем моменте 22 Нм передний подшипник несет значительную радиальную нагрузку и является одной из наиболее распространенных точек износа на двигателях с длительным сроком службы. Осмотрите разъем энкодера A1000 на предмет корродированных или поврежденных контактов, а выход кабеля — на предмет повреждения устройства снятия натяжения.

Проверьте конец вала на наличие следов фреттинга или контакта с муфтой. Проверка на стенде до номинальной скорости с проверкой абсолютного положения энкодера является правильной окончательной проверкой перед установкой двигателя на производственную ось.
