A06B-0146-B075 Fanuc сервомотор переменного тока A06B0146B075 AO6B-OI46-BO75

Fanuc A06B-0146-B075

Номер части:A06B-0146-B075

Серия:Сервомотор ALPHA AC

Модель:a22 / 1500

Варианты вала:Простой прямой (#7000) / клавиатурный прямой (#7008)

Состояние:Новый / отремонтированный / доступный для обмена

Обзор

ВFanuc A06B-0146-B075это сервомотор переменного тока серии ALPHA средней ширины, модель A22/1500, предназначенный для длительной работы на оси с большим крутящим моментом, которую требуют малые и средние станки с ЧПУ.

При непрерывном крутящем моменте 22 Нм и мощности 3,8 кВт это не легкий двигатель позиционирования.и оси, где режущие силы значительны, и сервосистема должна поддерживать точность подачи, не дрожа под нагрузкой.

Красная крышка является отличительной чертой поколения ALPHA, и A22/1500, носящий ее, был знакомым зрелищем на осьных приводах вертикальных станков обработки, поворотных станков,и фрезерные платформы на протяжении всего периода, когда эта серия двигателей находилась в активном производстве.

Он работает на максимальной скорости 1500 оборотов в минуту

Одна практическая деталь, которую стоит знать заранее: A06B-0146-B075 производился в двух конфигурациях вала в пределах одного и того же номера базовой части.

В#7000Суффикс обозначает простой прямой вал без ключа, и# 7008Суффикс обозначает клавиатурный прямой вал.

Оба являются одним и тем же двигателем электрически и механически во всех других отношениях. Единственное отличие заключается в варианте вала, но он является критическим при заказе замены или указании сцепления.

Основные характеристики

Высокий крутящий момент при умеренной скорости a22 Философия дизайна

A22/1500 занимает определенное место в иерархии двигателей ALPHA. The torque rating is the defining number — 22 Nm continuous places it well above the AC12 family motors and into territory where the motor is expected to move and control genuinely heavy mechanical loads.

Потолок в 1500 оборотов в минуту является компромиссом, который делает эту плотность крутящего момента возможной в управляемом размере рамы: электромагнитная конструкция отдает приоритет производству силы над скоростью вращения.

Для применения станков-инструментов это переводится непосредственно в возможности оси.Двигатель этого класса может поддерживать запрограммированные скорости подачи при полной нагрузке на большом проходе или тяжелом грубом разрезе, где двигатель с более низким крутящим моментом будет показывать падение скорости или ограничение тока привода.

19 Прием непрерывного тока отражает, что выход крутящего момента, выбор сервоусилителя и размер кабеля должны соответствовать этому номиналу,не оценивается вниз от более легкого двигателя из того же семейства.

При номинальной частоте 100 Гц и 157 В параметры системы привода для этого двигателя специфичны.

Они не совместно используются с AC12 или другими вариантами A22, работающими на разных скоростных рейтингах.параметр типа двигателя сервоусилителя должен соответствовать спецификации a22/1500.

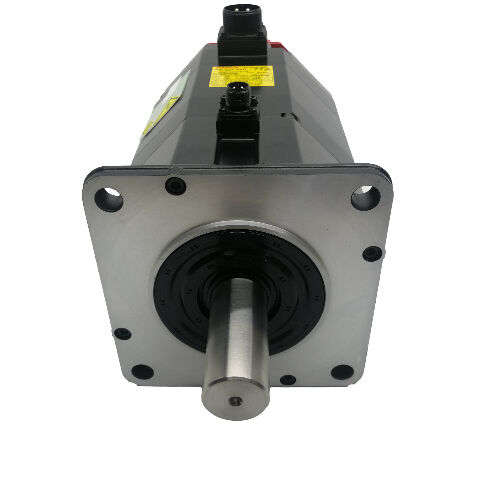

Варианты вала: обыкновенный или ключевой

A06B-0146-B075 выпускался в двух конфигурациях вала, и оба остаются в обращении:

# 7000 Не имеет ключа. крутящий момент передается полностью через сила сцепления сцепления. Подходит для высокоточных сервосцеплений (белой, челюсти,или дискового типа), где приоритетами являются концентричность и бесперебойное соединение, и где профиль нагрузки не включает в себя сильный удар или длительные реверсии с высоким крутящим моментом.

#7008 Включает в себя стандартный ключевой проход, обрабатываемый в шахту.

Ключ обеспечивает положительный механический привод, который сопротивляется скольжению при ударной нагрузке и повторяющимся изменениям направленияили любого привода, при котором сцепление не может гарантировать полную передачу крутящего момента только силой зажима.

При заказе заменного двигателя важно определить, какой вариант вала установлен на машине до того, как приобрести его.

Установка двигателя с простым валом в положении, предназначенном для ключевого вала, или наоборот, требует либо нового сцепления, либо модификации вала.оба добавляют время и затраты на то, что должно быть простой своп.

Удаление IP65

IP65 на a22/1500 обеспечивает полную защиту от проникновения пыли и устойчивость к направленным низкого давления струям воды.

В контексте среды станка-инструмента с ЧПУ это охватывает туман охлаждающей жидкости, случайные брызги от операций резки,и очистки сжатого воздуха ∙ условия ежедневного воздействия, с которыми постоянно сталкиваются сервомоторы на производственных машинах.

IP65 на одну ступеньку ниже рейтинга IP67, найденного на полностью погруженных вариантах ALPHA.

Для большинства позиций оси привода на стандартном станке, IP65 является адекватным.Стоит оценить, требуется ли установке дополнительная экранизация или вариант с рейтингом IP67 будет лучшим выбором в долгосрочной перспективе..

Совместимость привода и управления

Мотор A06B-0146-B075 работает с сервоусилителями серии Fanuc ALPHA, модулями SVM и SVU, и совместим с поколениями управления Fanuc CNC, которые были доступны вместе с этой серией двигателей.включая серию 0, 0i, 16, 18 и 21 платформы.

При номинальном токе 19 A модуль усилителя должен быть определен для обработки этой нагрузки.Сочетание a22/1500 с недостаточным усилителем является надежным способом создания постоянных сбоев сверхтока в нормальных условиях резки.

Для проектов модернизации и ремонта подтвердить тип устройства обратной связи на установленном двигателе и убедиться, что параметры сервопривода отражают правильный код типа двигателя, максимальную скорость,спецификация кодера перед вводом в эксплуатацию оси.

Примечания о поставках и проверке

Как варианты вала #7000 и #7008 A06B-0146-B075 доступны на рынке отремонтированных и избыточных сервомоторов.раздражение на клавиатуре на # 7008 вариантыИзмеряйте трехфазное сопротивление обмотки для баланса и проверяйте сопротивление изоляции к земле.

Проверьте уплотнение вала IP65 на прочность или трещины, особенно на моторах с длительной историей эксплуатации в влажной среде.и проверить, что разъем кодера и выход кабеля не повреждены, прежде чем приступить к установке.

Частые вопросы

Вопрос 1: В чем разница между вариантами A06B-0146-B075 #7000 и #7008?

Единственное отличие заключается в конфигурации вала. #7000 имеет простой прямой вал без ключа; #7008 имеет ключевой прямой вал.Электрически и механически они одинаковы во всех других отношениях, тот же расход тока, тот же кодер, та же установка.

Прежде чем заказать замену, подтвердите, какой вариант вала установлен на машине, чтобы избежать несоответствия сцепления при прибытии.

Вопрос 2: Какой сервопривод совместим с этим двигателем, и имеет ли значение для выбора рейтинг 19 A?

Да, номинальный ток 19 А является строгим требованием для выбора усилителя.или 21 управляющее устройство с ЧПУ.

Модуль усилителя должен быть рассчитан на подачу 19 A непрерывной мощности.

Вопрос 3: Почему A22/1500 работает на более низкой максимальной скорости, чем меньшие двигатели ALPHA?

Производство непрерывного крутящего момента 22 Нм в практическом размере рамы требует электромагнитной конструкции, которая отдает предпочтение низкоскоростному выходу силы..Предел 1500 оборотов в минуту - прямой результат этого приоритета.

Для осей, которым необходима высокая скорость с более легкими нагрузками, более маленький двигатель с более высокой скоростью в семействе ALPHA является подходящим выбором конструкция с первым крутящим моментом a22/1500 соответствует правильной спецификации..

Вопрос 4: У этого двигателя нет тормозов? Это ограничение для определенных приложений?

Для горизонтальных осей и применений, где сервопривод поддерживает удержание активного крутящего момента в состоянии покоя, не требуется торможения, и более простая установка является преимуществом.

Для вертикальных осей, несущих значительную массу рабочего изделия или стола, двигатель без встроенного тормоза полностью зависит от привода для удержания положения, что представляет опасность во время E-stop, сервосигнализации,или события потерь питанияВ этих случаях следует указать вариант тормоза. А06В-0146-Б075 не подходит как прямая замена на грузовой вертикальной оси без оценки стратегии удержания оси.

Вопрос 5: Мотор, который я удалил, имеет ключевой вал, но я могу найти только простой вал замены? Могу ли я адаптировать его?

Технически,Мотор с простым валом может использоваться в применении ключевого вала, если сцепление изменено на тип сцепления и требования к передаче крутящего момента находятся в пределах номинальной мощности сцепления.Тем не менее, это уместно только в том случае, если профиль нагрузки не включает ударные нагрузки или частые перевороты с высоким крутящим моментом, которые могут вызвать скольжение сцепления с течением времени.

Чищее решение заключается в том, чтобы получить правильный вариант вала #7008.Изменение вала в поле, чтобы добавить ключевой путь не рекомендуется без специализированной обработки для поддержания оттока и целостности вала.
