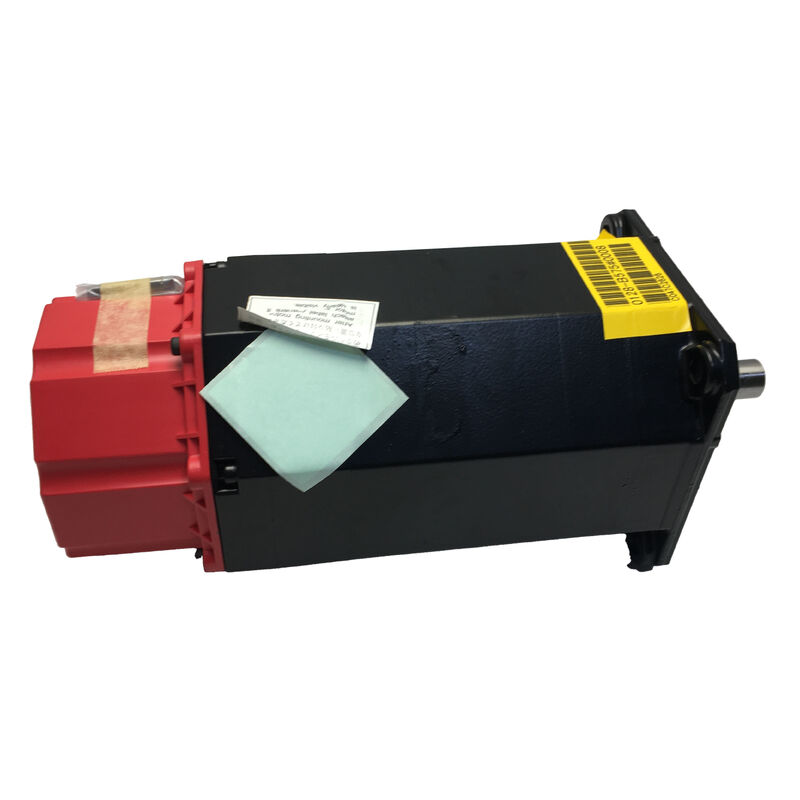

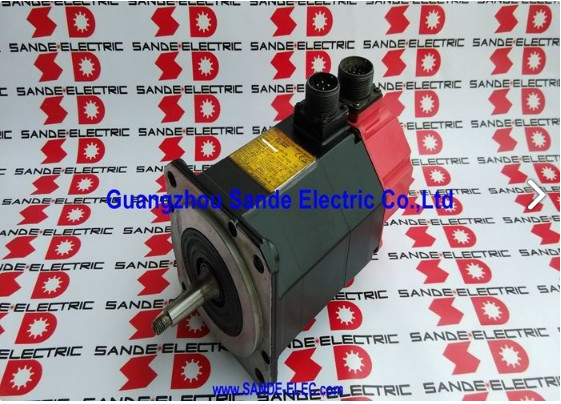

Fanuc A06B-0143-B177 | Сервомотор серии ALPHA AC12/3000 с тормозом и энкодером I64
Номер детали: A06B-0143-B177
Серия: Сервомотор ALPHA AC
Модель: AC12 / 3000
Состояние: Новый / Восстановленный / Доступен обмен
Обзор
Fanuc A06B-0143-B177 представляет собой сервомотор переменного тока серии ALPHA с максимальной скоростью 3000 об/мин — более скоростной вариант в семействе двигателей AC12. Он специально разработан для применения в приводах осей станков с ЧПУ, где важна комбинация удерживающего тормоза, высокоточного обратного сигнала и надежного постоянного крутящего момента. Двигатель оснащен встроенным электромагнитным тормозом и энкодером серии I64, что делает его идеальным для вертикальных осей, поворотных столов и любых применений, требующих надежного удержания нагрузки во время останова или аварийной остановки.
Этот двигатель часто использовался в малых и средних станках с ЧПУ, включая вертикальные обрабатывающие центры, токарные центры и многоосевые платформы с системами сервопривода Fanuc. Обозначение AC12 указывает на класс крутящего момента двигателя 12 Нм, а возможность работы на скорости 3000 об/мин обеспечивает более высокие скорости перемещения по сравнению с вариантами AC12 на 2000 об/мин.
Основные характеристики
| Серия двигателя |
ALPHA AC Servo |
| Обозначение модели |
AC12 / 3000 |
| Максимальная скорость |
3000 об/мин |
| Класс крутящего момента |
12 Нм |
| Конфигурация вала |
Прямой вал |
| Тормоз |
Встроенный электромагнитный тормоз |
| Устройство обратной связи |
Энкодер I64 |
| Применение |
Привод оси ЧПУ |
| Степень защиты |
Стандарт серии ALPHA |
Дизайн и конструкция
Конструкция с прямым валом обеспечивает чистую механическую интеграцию со стандартными ступицами муфт, сильфонными муфтами и шариковинтовыми передачами, используемыми на станках, совместимых с Fanuc. Размеры вала соответствуют стандартам серии ALPHA для корпуса AC12, что упрощает прямую замену на существующих станках.
Встроенный электромагнитный тормоз имеет конструкцию с пружинным прижимом и электрическим отпусканием — автоматически включается при снятии питания и отпускается при подаче напряжения на цепь тормоза. Этот безопасный механизм предотвращает падение оси при потере питания или аварийной остановке, защищая как заготовку, так и конструкцию станка.
Работая на скорости до 3000 об/мин, этот двигатель обеспечивает более высокую скорость перемещения по сравнению с вариантами AC12 на 2000 об/мин, сокращая время нерабочего хода на станках с большим ходом оси. Характеристики крутящего момента оптимизированы для типичных инерционных нагрузок в шариковинтовых приводах осей ЧПУ этого класса мощности.
Энкодер I64 и обратная связь
Высокоразрешающий инкрементальный энкодер I64, интегрированный в корпус двигателя, обеспечивает сигналы обратной связи по положению и скорости для управления осью в замкнутом контуре. Его разрешение по импульсам поддерживает точную интерполяцию, необходимую для прецизионной обработки контуров, профилирования, круговой интерполяции и точного позиционирования.
При замене A06B-0143-B177 убедитесь, что заменяемый блок имеет ту же спецификацию энкодера I64. Замена двигателя с другим типом энкодера может потребовать изменения параметров сервоусилителя и может повлиять на точность оси или вызвать ошибки несоответствия энкодера.
Совместимость привода и управления
Совместим с сервоусилителями серии Fanuc ALPHA (модули SVM и SVU) и системами управления Fanuc CNC, включая серии 0, 0i, 16, 18, 21 и связанные с ними поколения. Цепь тормоза требует отдельного источника питания 24 В постоянного тока и должна быть правильно взаимосвязана с сигналом готовности сервопривода, чтобы обеспечить отпускание тормоза перед движением оси.
При модернизации или восстановлении убедитесь, что группа параметров двигателя сервопривода (код типа двигателя, тип энкодера и максимальная скорость) соответствует спецификации A06B-0143-B177 перед включением питания. Неправильный выбор параметров может вызвать нестабильность, колебания контура скорости или ошибки привода.
Примечания по поиску и состоянию
A06B-0143-B177 остается активно торгуемым на рынках запасных частей и излишков серводвигателей. При оценке бывших в употреблении или восстановленных единиц:
- Проверьте напряжение отпускания тормоза и убедитесь в его полном и чистом отключении
- Осмотрите разъем энкодера на предмет коррозии или поврежденных контактов
- Проверьте биение вала и состояние подшипников
- Проведите стендовые испытания на крутящий момент тормоза, сопротивление изоляции обмоток и целостность выходного сигнала энкодера
Часто задаваемые вопросы
Почему у этого двигателя есть тормоз и как он работает?
A06B-0143-B177 использует электромагнитный тормоз с пружинным прижимом и электрическим отпусканием. При снятии напряжения (отключение питания, аварийная остановка или ошибка сервопривода) пружина автоматически включает тормоз для удержания положения оси. Он отпускается при подаче 24 В постоянного тока на катушку тормоза перед командой на ось. Эта безопасная конструкция является стандартной для вертикальных осей и нагрузок, требующих механического удержания.
С какими системами ЧПУ и приводами совместим этот двигатель?
Совместим с сервоусилителями серии Fanuc ALPHA (SVM/SVU) и системами управления Fanuc CNC, включая серии 0, 0i, 16, 18 и 21. Сервопривод должен быть настроен с правильным кодом типа двигателя для AC12/3000 с энкодером I64. Неправильная конфигурация часто вызывает нестабильность оси или ошибки привода.
Что такое энкодер I64 и можно ли его заменить отдельно?
I64 — это высокоразрешающий инкрементальный энкодер, установленный на задней части двигателя, обеспечивающий обратную связь по положению и скорости для управления сервоприводом в замкнутом контуре. Хотя технически он может быть заменен квалифицированными сервисными центрами, отказ энкодера часто указывает на более серьезные повреждения, требующие полной оценки двигателя перед повторной установкой.
В чем разница между вариантами AC12/3000 и AC12/2000?
Оба имеют класс крутящего момента 12 Нм, но различаются максимальной скоростью — 3000 об/мин против 2000 об/мин. AC12/3000 обеспечивает более высокие скорости перемещения для большего хода оси или более высоких требований к скорости холостого хода. Электрические характеристики и параметры привода различаются, что исключает прямую замену без переконфигурации сервоусилителя.
Как следует тестировать бывший в употреблении A06B-0143-B177 перед установкой?
Проверьте сбалансированное сопротивление трехфазных обмоток между всеми фазами. Проверьте сопротивление изоляции обмоток относительно земли (должно превышать 1 МОм). Подайте 24 В постоянного тока на цепь тормоза и убедитесь в свободном вращении вала, затем отключите питание, чтобы проверить блокировку тормоза без проскальзывания. Проверьте наличие шероховатости или шума подшипников при ручном вращении. Убедитесь в чистоте квадратурных сигналов от энкодера I64 с помощью оборудования для тестирования сервоприводов.
