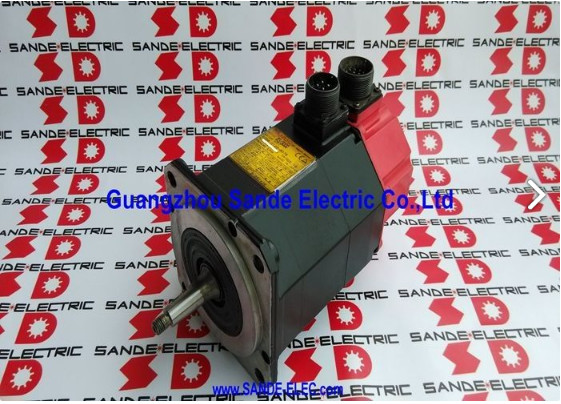

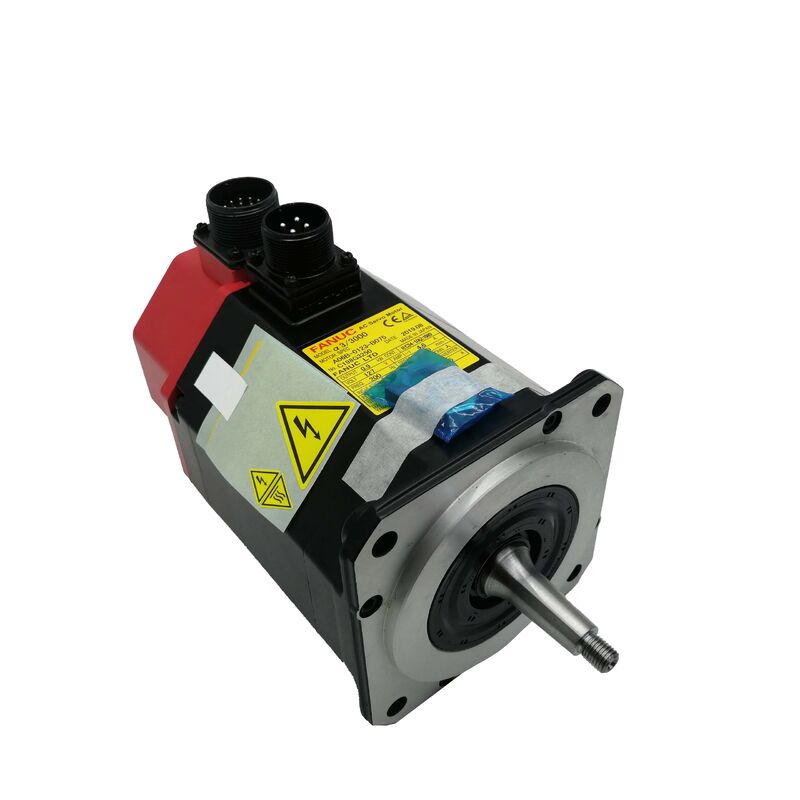

Fanuc A06B-0123-B075 Сервомотор переменного тока
Альфа 3/3000, конический вал, кодер A64, без тормоза
Обзор продукции
Номер части:A06B-0123-B075
Также ищут:A06B0123B075, FANUC A06B-0123-B075, Fanuc Alpha 3/3000
Модель двигателя:α 3/3000
Серия:Fanuc Original Alpha серия
Классификация:Сервомотор Fanuc Alpha серии AC без щетки -- 3 Нм стойкого крутящего момента, 0,9 кВт, 3000 оборотов в минуту, конический вал, без тормоза, A64 инкрементальный кодер, IP65
Технические спецификации
| Параметр |
Стоимость |
| Номер части |
A06B-0123-B075 |
| Модель двигателя |
α 3/3000 |
| Номинальная производительность |
00,9 кВт |
| Торковый момент застоя |
3 Нм |
| Стойкость тока |
4.6 А |
| Номинальная скорость |
3,000 оборотов в минуту |
| Входное напряжение двигателя |
127 В (3 фазы) |
| Кодировщик |
Альфа А64 (постепенный, 64 000 ппр) |
| Тип вала |
Конечный с ключом |
| Электромагнитное торможение |
Никаких |
| Рейтинг защиты |
IP65 |
| Совместимые усилители |
Усилители Fanuc оригинальной серии alfa SVU |
| Совместимые средства контроля |
Fanuc серии 0, 15, 16, 18 (оригинальное поколение альфа) |
| Производство |
Япония |
Альфа 3/3000 в семье Альфа
Оригинальная серия Fanuc Alpha работала на станках с ЧПУ в 1990-х и 2000-х годах, многие машины до сих пор производятся.A06B-0123-B075 обеспечивает равное замену решение, когда эти двигатели отказываются.
С3 Нм крутящего момента и 0,9 kWА 3/3000 занимает компактный уровень оригинального альфа-диапазона, что делает его идеальным для более легких оси питания на малых и средних станках с ЧПУ.Приложения включают в себя X и Z приводы на компактных токарных станках, вспомогательные оси на станках обработки и вторичные механизмы позиционирования.
В3,000 оборотов в минутуВ сочетании с 5мм шаровым винтом обеспечивает 15 м/мин быстрых пробегов.Входное напряжение двигателя 127 В при постоянном токе 4,6 Аподтверждает совместимость с оригинальными усилителями alfa SVU.
Конструкция косого вала
Точный грунтконический вал с ключомобеспечивает самоцентрирующуюся сцепку, обеспечивающую повторяемое позиционирование. Коническая геометрия автоматически регистрирует концентрический узел во время установки,пока ключ обеспечивает передачу положительного крутящего момента.
Примечание к установке:Всегда используйте подходящий тягач передач, нанесенный на лицевую часть узла при удалении. Никогда не используйте клины или удар против корпуса узла. Проверьте поверхности конуса и отверстия перед переустановкой на новый мотор.
A64 Совместимость с дополнительным кодером
ВКодер Alpha A64обеспечивает 64 000 оборотов через параллельный интерфейс инкрементального кодера.
- Требуется самонаправление при каждом подключении:A64 не сохраняет положение при отключении
- Совместимость по поколению:Несовместима с усилителями серии αi, требующими протокола серийного кодера
- Требуется оригинальный усилитель Fanuc alfa SVUдля правильной работы
При 64.000 ppr на 5 мм шаровой винт, разрешение позиционной петли составляет приблизительно 78 нм на подсчет.
Без конфигурации тормоза
Определение B075 подтверждает отсутствие электромагнитного тормоза.который подходит для горизонтальных осей без гравитационных компонентов нагрузки.
Важно:Для вертикальных осей или наклонных кормов, требующих механического удержания, используется вариант с тормозомA06B-0123-B175B075 не является безопасной заменой на гравитационных осях.
Ссылка на конфигурацию серии A06B-0123
| Номер части |
Остров |
Тормоз |
Кодировщик |
| A06B-0123-B075 |
Конечный |
Никаких |
A64 дополнительный |
| A06B-0123-B175 |
Конечный |
Да (тормоз) |
A64 дополнительный |
| A06B-0123-B075#7076 |
Конечный |
Никаких |
A64 (IP67) |
Все варианты имеют общие характеристики корпуса двигателя α 3/3000.
Усилитель и совместимость с CNC
ТребуетУсилитель Fanuc оригинального альфа SVUСовместимые платформы CNC включаютFanuc серии 0, 15, 16 и 18Не совместима с усилителями серии αi или приводами серии β.
После установки проверяют, правильно ли установлены параметры оси (код типа двигателя, ограничение тока, максимальная скорость) для спецификации α 3/3000.
Типичные применения
- Степной конвейер с ЧПУ с питающими оси X и Z- Первичные приводы и трансслайдные приводы на компактных CNC-оборотных центрах
- Малые кормовые оси станков обработки- X, Y и Z приводы на компактных вертикальных центрах обработки
- Вторичные и вспомогательные оси- Дополнительные приводы позиционирования на многоосевых машинах и вращающихся столах
Часто задаваемые вопросы
Этот мотор совместим с усилителями Fanuc αiSV?
Нет, A64 использует параллельный интерфейс кодера оригинальной альфа-платформы, который электрически несовместим с усилителями αiSV, которые требуют протокола последовательного кодера.Этот двигатель должен быть соединен с оригинальным усилителем Fanuc alfa SVU.
Почему ось возвращается домой каждый раз, когда запускается ЧПУ?
A64 - это инкрементальный кодировщик без удержания положения отключения.что является нормальным поведением для всех оригинальных оборудования серии альфа.
Может ли B075 (без тормоза) заменить двигатель B175 (с тормозом)?
Только на подтвержденных горизонтальных осях без гравитационного компонента нагрузки.Серво блокировка одна не может удержать ось под гравитацией, когда усилитель отключен.
Как правильно удалять конический узел вала при замене двигателя?
Используйте тягач передач, нанесенный на лицевую сторону узла, реагируя против конца вала. Никогда не используйте клины, драйвы или удар против корпуса узла. После удаления,проверять поверхности конической и узловой отверстий перед переустановкой.
A06B-0123-B075 ремонтируется или только заменяется?
Квалифицированные ремонтные учреждения обрабатывают все распространенные виды неисправностей, включая замену подшипников, замену кодера A64, ремонт обмотки статора и замену уплотнений.Для объектов, управляющих несколькими машинами, поддержание проверенного блока обмена минимизирует время простоя.
