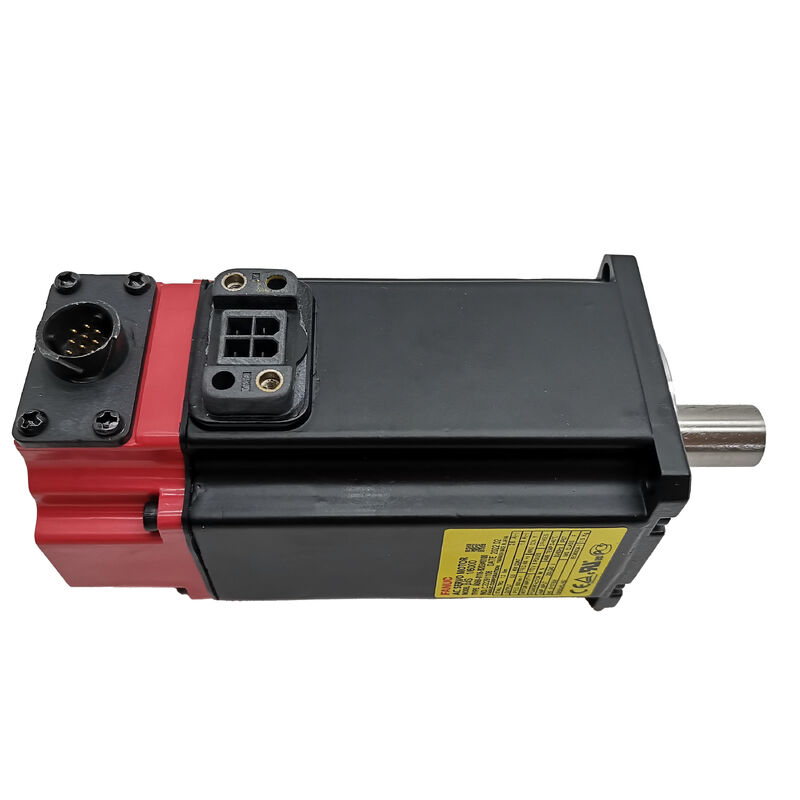

Fanuc A06B-0116-B203 Сервомотор переменного тока
βiS 1/6000, 6000 оборотов в минуту, ключевой вал, абсолютный кодер B64iA
Обзор продукции
Номер части:A06B-0116-B203
Также ищут:A06B0116B203, FANUC A06B-0116-B203, Fanuc Beta iS сервомотор BIS1/6000
Модель двигателя:βiS 1/6000 (Beta iS 1/6000)
Классификация:Сервомотор без щетки серии Fanuc Beta iS - 0,5 кВт, 6000 оборотов в минуту, прямой вал с клавиатурой, без тормоза, абсолютный кодировщик B64iA, IP65
Технические спецификации
| Параметр |
Стоимость |
| Номер части |
A06B-0116-B203 |
| Модель двигателя |
βiS 1/6000 |
| Номинальная производительность |
0.5 кВт |
| Максимальная скорость |
6,000 оборотов в минуту |
| Входное напряжение двигателя |
172В (3-фазный) |
| Текущий |
1.8 А (номинальный) / 2.6 А (пик) |
| Фазы |
3-фазный |
| Кодировщик |
B64iA (абсолютный, 64 000 ppr) |
| Тип вала |
Прямая с клавиатурой (ST, KEY) |
| Электромагнитное торможение |
Никаких |
| Рейтинг защиты |
IP65 |
| Класс изоляции |
Класс F |
| Операционная температура |
от 0°C до +40°C |
| Совместимые усилители |
Сервоусилители серии Fanuc βi (βiSV) |
| Совместимые средства контроля |
Fanuc серии 0i, 16i, 18i, 21i, 30i, 31i, 32i |
| Производство |
Япония |
Преимущества производительности
Шесть тысяч оборотов в минуту за полкиловатта
В6,000 оборотов в минутупозволяет быстро позиционировать ось при легких нагрузках.Это обеспечивает 30 м/мин линейного прохождения, что соответствует возможности быстрого прохождения больших двигателей альфа-серии при загрузке только 10,8 ампера при номинальных условиях.
В0Номинальная мощность 0,5 кВтявляется правильным размером для вторичных осей позиционирования, механизмов ATC, компактных кормов токарного станка и небольших осей центра обработки, режущих алюминий и цветные материалы.Поверхность 1000 оборотов в минуту сопоставимых двигателей Fanuc αiF 1/5000, обеспечивая повышенную производительность для приложений, где время прохождения оси ограничивает производительность цикла.
Ключевой вал для передачи положительного крутящего момента
Прямой вал с ключом обеспечивает положительное механическое задействование для передачи крутящего момента, предотвращая микроскольжение в приложениях с высоким оборотом.Это обеспечивает постоянную точность позиционирования за тысячи переворотов направления в сменуПри замене этого двигателя убедитесь, что узел сцепления имеет соответствующую ключевую отверстие.
B64iA Абсолютный кодер для немедленного запуска
ВАбсолютный кодер B64iAобеспечивает 64 000 импульсов в обороте с сохранением позиции многоразового поворота через события отключения питания. Это устраняет циклы самонаведения после включения, позволяя немедленную автоматическую работу.000 пересчетов за обороты на 5 мм шаровой винт, петля позиции закрывается примерно на 78 нанометров за счёт, что дает достаточное разрешение для позиционирования сверла-крана, позиционирования слайд-инструмента группы и компактного управления оси питания VMC.
Отсутствие конфигурации тормоза для горизонтальных осей
Конфигурация без тормоза правильна для горизонтальных осей, где положение в состоянии покоя поддерживается сервоблоком усилителя βiSV.Это позволяет двигателю оставаться компактным и легким по сравнению с тормозными вариантами, в то же время устраняя сложность тормозной схемы. Для вертикальных осей укажите вариант торможенияA06B-0116-B576.
IP65 Утепление для среды с ЧПУ
СтандартныйЗащита IP65Для применений с прямым воздействием охлаждающей жидкости,A06B-0116-B203#0100варианты обновления на IP67 уплотнения с идентичными характеристиками производительности.
Сравнение серий
Серия βiS обеспечивает экономически оптимальную производительность по сравнению с серией αiF. В то время как αiF 1/5000 имеет кодер A1000 с более высоким разрешением (1,000В то время, как у αiF, у которого диапазон оборотов не превышает 5000 оборотов в минуту, βiS 1/6000 достигает 6000 оборотов в минуту, а у αiF - 5000 оборотов в минуту.
Информация о совместимости
Работает сСервоусилители серии Fanuc βi (βiSV) специально βiSV 4 для этого класса мощности 0,5 кВт. Совместимые платформы CNC включают Fanuc серии 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B и 32i. Не совместимы с усилителями αiSV.
Типичные применения
- Комплексные станки обработки с ЧПУ (CNC) и кормовые оси с бурильным краном- X, Y и Z приводы на малоформатных VMC и центрах сверления
- Стержневые CNC-оши с бандовым инструментом- Сдвижные приводы X и Z на станках для обработки инструментов
- Оси питания для шлифовальных машин с ЧПУ- Вводные и поперечные приводы на мелких CNC шлифовках
- Механизм управления воздушным движением и приводы журналов инструментов- Индексация журналов инструментов и установка позиции рук ATC
Часто задаваемые вопросы
В чем разница между стандартным вариантом B203 и герметизированным вариантом B203#0100?
База B203 имеет защиту IP65 от пыли и направленных струев воды. # 0100 обновляется до IP67, добавляя устойчивость к временному погружению в охладительную жидкость и прямому воздействию наводнения.Все характеристики остаются идентичными..
У двигателя есть абсолютный кодер, почему ось все еще работает при включении?
Проверьте запасную батарею в усилителе βiSV, чтобы исчерпанная батарея перезагрузила счетчик с несколькими поворотами.
Может ли этот двигатель управляться усилителем αiSV вместо βiSV?
Нет, αiSV предназначен для моторов Alpha i с различными параметрами и номинальными токами.
Каковы наиболее распространенные виды отказов, и можно ли исправить двигатель?
Наиболее распространены неисправности кодера B64iA от загрязнения туманом охлаждающей жидкости и износа подшипника.
Может ли клавиатурный вал B203 заменить гладкий вал B078 напрямую?
Нет. Тип вала определяет интерфейс сцепления. Для ключевого вала требуется узел с соответствующим отверстием ключа. Прежде чем заказать замену, подтвердите конфигурацию вала оригинального двигателя.
