A06B-0114-B075 Fanuc AC сервомотор A06B0114B075 AO6B-OII4-BO75

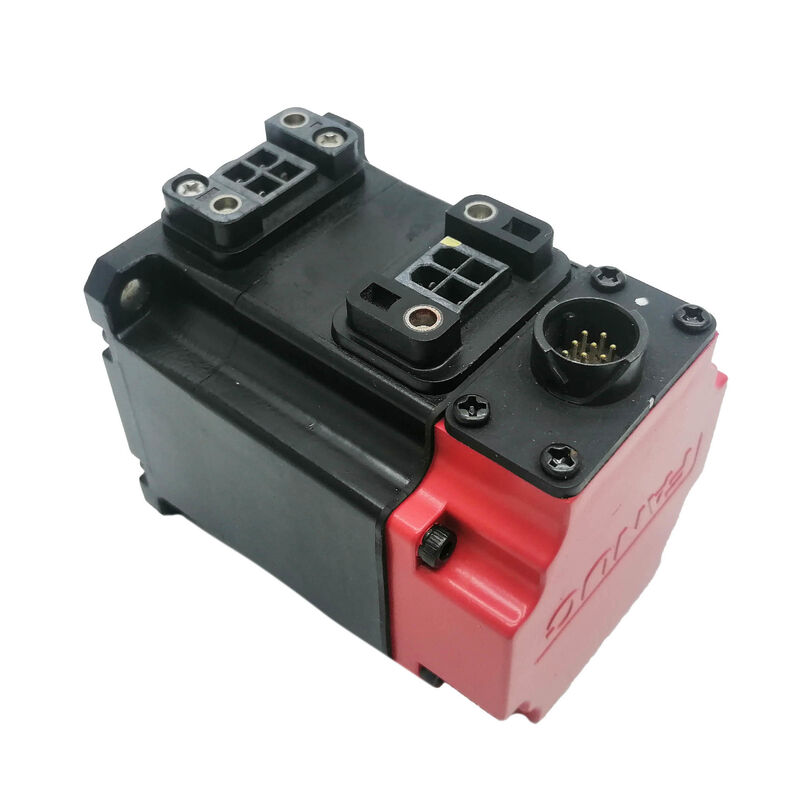

FANUC A06B-0114-B075 | Серводвигатель переменного тока BM0.4/4000 с энкодером BA64B, прямой вал / шпоночный паз

Номер детали: A06B-0114-B075

Производитель: FANUC Corporation (Япония)

Тип продукта: Бесщеточный серводвигатель переменного тока — серия BM

Модель двигателя: BM0.4/4000

Компактный двигатель для высокоскоростной прецизионной работы

A06B-0114-B075 — это FANUC BM0.4/4000 — компактный, высокоскоростной бесщеточный серводвигатель переменного тока серии BM. При номинальной скорости 4000 об/мин и выходной мощности 0,13 кВт он подходит для малонагруженных сервоосей на малых станках с ЧПУ, координатно-измерительных машинах и оборудовании для автоматизации, где требуется компактный двигатель с надежной обратной связью по энкодеру.

Серия BM предшествовала поколению Alpha от FANUC и широко использовалась в системах ЧПУ серий 0, 3 и 6. Станки, построенные на этих платформах, по-прежнему эксплуатируются на многих предприятиях, и A06B-0114-B075 продолжает поставляться как запасная часть для этих установленных баз.

Энкодер BA64B — это встроенный инкрементальный энкодер — 64 периода сигнала на оборот, обрабатываемые интерфейсом сервопривода ЧПУ для обеспечения обратной связи по положению и скорости. На станках с системами управления FANUC серии 0 или 3 сервопривод интерпретирует этот сигнал непосредственно через карту управления осью.

Прямой вал с обработанным шпоночным пазом обеспечивает надежную передачу крутящего момента на соединенный компонент. В отличие от муфты с зажимным кольцом, шпоночное соединение не требует периодической повторной затяжки и не проскальзывает при реверсировании или вибрационных нагрузках в течение срока службы двигателя.

Ключевые характеристики

Часто задаваемые вопросы

В1: С какими системами ЧПУ FANUC совместим A06B-0114-B075?

Двигатели серии BM были разработаны для систем ЧПУ FANUC серий 0, 3 и 6 с использованием аналоговых или ранних последовательных интерфейсов сервопривода. Убедитесь, что сервопривод и поколение ЧПУ соответствуют требованиям интерфейса двигателя BM — более поздние усилители сервопривода серии Alpha используют другие протоколы обратной связи двигателя.

В2: На энкодере BA64B отображается ошибка обратной связи на ЧПУ. Является ли энкодер двигателя первым, что нужно заменить?

Нет. Сначала проверьте разъем энкодера как на двигателе, так и на сервоприводе на предмет ослабленных контактов, коррозии или поврежденных контактов. Затем проверьте кабель энкодера на наличие повреждений по всей его длине. Неисправности кабеля и разъема вызывают те же условия тревоги, что и отказ энкодера. Заменяйте энкодер (или двигатель) только после исключения кабеля и разъема.

В3: Обязателен ли шпоночный паз, или на прямой вал можно использовать втулку с зажимным кольцом?

Втулка с зажимным кольцом механически совместима с прямым валом. Однако при 4000 об/мин и частых реверсах зажимное кольцо должно быть правильно затянуто при установке и периодически проверяться. Шпоночный паз обеспечивает более надежный путь передачи. Если ведомый компонент уже имеет отверстие под шпоночный паз, используйте шпонку. Если нет, любая конфигурация приемлема, при условии правильного обслуживания зажима.

В4: Вал двигателя A06B-0114-B075 имеет биение после аварии. Можно ли отремонтировать вал?

Замена вала на двигателях серии BM — это специализированная услуга, предлагаемая квалифицированными компаниями по ремонту двигателей FANUC. Если обмотки статора и энкодер не повреждены, ремонт или замена вала обычно более экономичны, чем поиск запасного двигателя — особенно для снятой с производства детали с ограниченной доступностью излишков.

В5: Где производится A06B-0114-B075?

Двигатели FANUC серии BM доступны на вторичном рынке запасных частей для промышленного ЧПУ — излишки от выведенных из эксплуатации станков и протестированные восстановленные блоки от компаний по ремонту двигателей. Перед приемом любого подержанного блока убедитесь в исправности энкодера и вала.
