Fanuc AC сервомотор A06B-1412-B100 A06B1412B100 AO6B-1412-B1OO

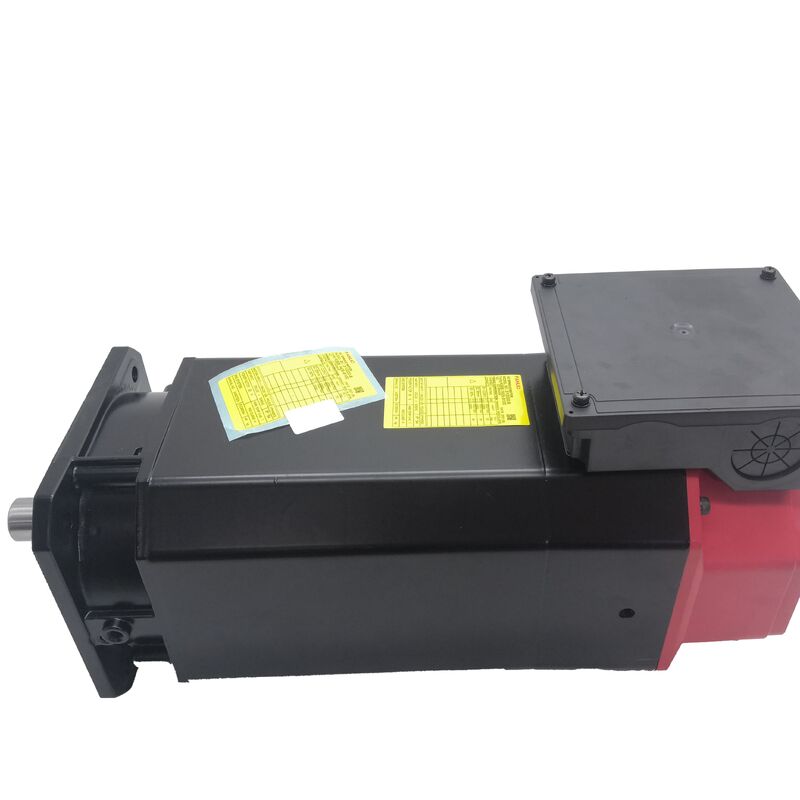

Fanuc A06B-1412-B100 | Серия Alpha i AC шпиндельный двигатель Ai 30/6000 — 22/30 кВт, фланцевое крепление, гладкий вал, датчик MZi, задний выхлоп

Номер детали: A06B-1412-B100

Тип: AC шпиндельный двигатель

Серия: Alpha i (αi) — самая высокоскоростная обновленная модель

Модель: Ai 30 / 6000

Конфигурация: Фланцевое крепление, гладкий вал (без шпоночного паза), датчик скорости/положения MZi, охлаждение задним выхлопом

Диапазон скоростей: 1 500 – 6 000 об/мин

Степень защиты от проникновения: IP54

Состояние: Новый / Восстановленный / Излишний

Обзор

Шпиндельный двигатель Fanuc A06B-1412-B100 серии Alpha i — модель Ai 30/6000 — обозначен Fanuc как самая высокоскоростная обновленная модель в своем классе мощности. Обеспечивая 22 кВт в непрерывном режиме работы S1 и достигая 30 кВт в кратковременных и прерывистых циклах, с диапазоном скоростей от 1 500 до 6 000 об/мин, это мощный шпиндельный двигатель для основного режущего шпинделя больших обрабатывающих центров, тяжелых горизонтальных обрабатывающих платформ и многоосевых станков с ЧПУ, где определяющими требованиями к производительности являются устойчивая скорость съема материала и жесткость шпинделя при высоких нагрузках резания.Ai 30/6000 не является компактным двигателем. Он доставляется только грузовым транспортом, что подтверждает его физические размеры, соответствующие его классу мощности.С фланцевым креплением, гладким валом, обратной связью от датчика MZi и охлаждением задним выхлопом, он обеспечивает ту же архитектуру функций шпинделя — ориентированная остановка, управление осью Cs, жесткое нарезание резьбы — что и у меньших шпиндельных двигателей Alpha i, на платформе, способной поддерживать реальную мощность резания при агрессивных черновых проходах, фрезеровании больших диаметров и устойчивых производственных циклах на тяжелых заготовках.

Вариант с суффиксом #0Z02 добавляет масляный уплотнитель для сред с повышенным воздействием жидкости; базовая модель B100 имеет стандартную защиту IP54. Обе конфигурации работают на одной и той же платформе шпиндельного усилителя Alpha i и обеспечивают одинаковую основную производительность.

Ключевые характеристики

Параметр

Значение

Номинальная мощность 30 кВт в режиме нагрузки S2/S3 охватывает агрессивные фазы циклов тяжелой черновой обработки: начальный проход в литье, глубокий проход плечевого фрезерования в закаленной стали или устойчивое торцевое фрезерование больших заготовок, где шпиндель осуществляет проходы полной ширины с существенной глубиной.

Эти фазы являются тяжелыми, но не непрерывными — рабочий цикл всегда включает более легкие проходы, быстрые перемещения и паузы для смены инструмента.

Тепловая масса двигателя поглощает тепло во время тяжелых фаз; охлаждающий воздух рассеивает его во время более легких фаз.

Вместе S1 и S3 определяют реальную обрабатывающую способность этого шпинделя в течение производственного цикла, и при 22/30 кВт это окно широко.

Обозначение "самая высокоскоростная обновленная модель" означает, что это эволюция стандартной платформы α30 — конфигурация, которая расширяет верхний предел скорости до 6 000 об/мин, по сравнению с более ранними вариантами α30, которые достигали более низких скоростей.

Этот потолок в 6 000 об/мин в сочетании с 22 кВт непрерывной мощности покрывает требования к скорости поверхности для инструмента большого диаметра при обработке стали и чугуна, а также высокоскоростной режим для обработки алюминиевых конструкций с более крупными фрезами.

Гладкий вал при 30 кВт — Аргументы в пользу отсутствия шпоночного паза

30-киловаттный шпиндельный двигатель с гладким валом удивляет некоторых инженеров, более привыкших ассоциировать высокий крутящий момент с механическим шпоночным соединением. Логика в этом классе мощности основана на балансе, а не на мощности крутящего момента.

При 6 000 об/мин вращательный баланс сборки вала является значительным фактором вибрации шпинделя, а шпоночные пазы вносят асимметричную массу, которую необходимо компенсировать в процессе балансировки.

На двигателе такого размера корпуса и класса мощности силы, действующие на максимальной скорости, усиливают любой дисбаланс больше, чем на более легких двигателях.

Гладкий вал представляет собой полностью симметричную вращающуюся поверхность — ее проще точно сбалансировать и она способствует более чистым характеристикам вибрации на высоких скоростях шпинделя.

Вопрос передачи крутящего момента решается спецификацией муфты: сила зажима, доступная от правильно спроектированной ступицы и системы фиксации при этом диаметре вала, более чем достаточна для передачи 30 кВт без проскальзывания, при условии, что ступица установлена в соответствии со спецификацией крутящего момента производителя муфты и периодически проверяется в эксплуатации.

Критически важным этапом установки является применение и проверка правильного момента зажима с помощью калиброванного инструмента — не по ощущениям и не по памяти предыдущего значения установки.

Для конструкций станков, требующих шпоночного интерфейса, вариант B150 того же двигателя Ai 30/6000 имеет шпоночный паз без изменения электрических характеристик или спецификаций датчика.

Датчик MZi — Управление шпинделем в масштабе

Датчик MZi на задней части Ai 30/6000 обеспечивает обратную связь по скорости и положению, которая позволяет использовать полный набор функций управления шпинделем Alpha i. При мощности 30 кВт и скорости 6 000 об/мин операционный контекст этих функций отличается по масштабу от более легких шпиндельных двигателей — но сами функции идентичны.

Ориентированная остановка

приводит шпиндель в заданное угловое положение после замедления.

На большом обрабатывающем центре с тяжелой шпиндельной головкой динамика замедления и инерция сборки шпинделя-двигателя означают, что точность ориентированной остановки напрямую зависит от того, что MZi обеспечивает чистую, стабильную ссылку на положение на протяжении всего профиля замедления.Управление осью Cs

преобразует шпиндель в программируемую угловую ось.

На многофункциональных горизонтальных обрабатывающих центрах и гибких производственных ячейках, где шпиндель может выполнять операции растачивания, фрезерования и контурной обработки с контролируемым углом шпинделя, функция оси Cs является оперативным требованием.При мощности 22 кВт этот двигатель имеет крутящий момент для привода сил вращения заготовки при этих операциях без такой податливости по скорости, которую могут демонстрировать более легкие шпиндельные двигатели.

Жесткое нарезание резьбы

возможно, именно здесь мощность Ai 30/6000 становится наиболее непосредственно актуальной для производительности функций шпинделя.

На больших заготовках, требующих глубоких резьбовых отверстий в твердых материалах, точность синхронизации между крутящим моментом шпинделя и подачей по оси Z, которую требует жесткое нарезание резьбы, поддерживается точностью обратной связи по положению MZi на протяжении всего цикла нарезания резьбы.Сборка датчика MZi — чувствительное кольцо на валу, датчик в корпусе — требует правильного воздушного зазора для генерации заданного амплитудного сигнала.

При таком размере корпуса двигателя износ подшипников и механические допуски положения монтажа датчика стоит проверять во время плановых интервалов технического обслуживания, а не только при отказе.

IP54 и задний выхлоп — управление окружающей средой и тепловым режимом

Ai 30/6000 имеет защиту IP54 — подтверждено в руководстве по описанию шпиндельных двигателей Fanuc Alpha как специфичное для класса α30/6000, где больший размер корпуса двигателя и закрытая схема охлаждения вентилятором сочетаются для достижения более высокого рейтинга проникновения, чем IP40 у меньших двигателей того же поколения.

IP54 означает полную защиту от пыли и защиту от брызг воды с любого направления, обеспечивая соответствующее покрытие для производственных сред, в которых обычно работает 22-киловаттный шпиндельный двигатель.

Система охлаждения задним выхлопом — стандартная для фланцевых шпиндельных двигателей Alpha i — втягивает воздух через корпус двигателя и выводит его назад, подальше от носка шпинделя и зоны подшипников.

При мощности 22/30 кВт непрерывной/пиковой мощности тепло, выделяемое во время устойчивых циклов резания, значительно. Направление этого тепла назад через воздуховоды со стороны станка, вместо того чтобы позволить ему проводить к передним подшипникам шпинделя, является основным механизмом, позволяющим станку поддерживать постоянную точность размеров в течение длительных производственных циклов.

Тепловой дрейф на носке шпинделя — постепенное смещение осевой линии шпинделя по мере расширения корпуса во время прогрева — уменьшается благодаря этой архитектуре заднего выхлопа.

Совместимость усилителя

Ai 30/6000 работает в паре с модулем шпиндельного усилителя Fanuc Alpha i αiSP 30 (A06B-6141-H030), который обеспечивает мощность 35 кВт от входной шины 283–339 В при выходном токе до 133 А. Этот усилитель правильно подобран для непрерывных и пиковых токовых нагрузок Ai 30/6000.

Он интегрируется с платформами ЧПУ Fanuc, включая серии 0i-B, 0i-C, 0i-D, 16i, 18i и 30i/31i/32i. Параметр типа двигателя шпинделя в усилителе должен быть установлен для Ai 30/6000, а интерфейс датчика MZi должен быть включен перед началом работы шпинделя.

Часто задаваемые вопросы

В1: В чем разница между A06B-1412-B100 (гладкий вал) и A06B-1412-B150 (вал со шпоночным пазом)?

Оба являются двигателями Ai 30/6000 с одинаковой выходной мощностью 22/30 кВт, диапазоном скоростей 1 500–6 000 об/мин, фланцевым креплением, датчиком MZi и конфигурацией заднего выхлопа. Модель B100 имеет гладкий вал; модель B150 имеет шпоночный паз. Выбор зависит от конструкции муфты станка.

Приводной элемент со шпоночным пазом не может быть установлен на двигатель с гладким валом без замены ступицы муфты, и наоборот. Перед заказом убедитесь, какой вариант вала установлен на станке.

В2: Какой шпиндельный усилитель требуется для A06B-1412-B100?

Ai 30/6000 предназначен для модуля шпиндельного усилителя Fanuc αiSP 30 (A06B-6141-H030), который обеспечивает мощность 35 кВт при 133 А от шины постоянного тока 283–339 В. Он интегрируется с сериями ЧПУ Fanuc 0i-B, 0i-C, 0i-D, 16i, 18i и 30i/31i/32i. Параметр типа двигателя усилителя должен соответствовать Ai 30/6000.

Использование недостаточно мощного модуля усилителя рискует как производительностью резания, так и функцией защиты двигателя, поскольку пиковая токовая способность усилителя определяет способность двигателя ускорять инерцию шпинделя и сопротивляться колебаниям крутящего момента резания.

В3: Что означает "самая высокоскоростная обновленная модель" на практике?

Ai 30/6000 обозначен Fanuc как обновленный вариант с более высокой скоростью по сравнению со стандартными двигателями α30 того же класса мощности. Максимальная скорость 6 000 об/мин расширяет рабочий диапазон шпинделя по сравнению с более ранними конфигурациями α30.

Обновление влияет на электромагнитную конструкцию и механическую сборку двигателя для поддержки 6 000 об/мин при 22 кВт непрерывной мощности — что требует более производительной системы подшипников, сбалансированной вращающейся сборки и управления тепловым режимом, чем у низкоскоростного варианта при той же непрерывной выходной мощности.

В4: Почему Ai 30/6000 имеет защиту IP54, в то время как меньшие шпиндельные двигатели Alpha i имеют только IP40?

В руководстве по описанию шпиндельных двигателей Fanuc Alpha явно указано, что IP54 применяется конкретно к модели α30/6000, в то время как большинство других двигателей серии имеют IP40. Более высокий рейтинг α30/6000 обусловлен его закрытой системой охлаждения вентилятором и более крупным, более надежно герметизированным корпусом, который требуется для его класса мощности.

Для мощного шпиндельного двигателя, установленного в производственной среде обработки, где СОЖ и металлические стружки присутствуют в более высоких концентрациях вблизи рабочей зоны, IP54 обеспечивает соответствующий базовый уровень защиты.

В5: Каковы наиболее важные проверки обслуживания для подержанного A06B-1412-B100?

Для этого класса мощности и размера корпуса приоритетом является изоляция обмоток: измерьте сопротивление изоляции на землю по всем трем фазам с помощью меггера — двигатель, который подвергся попаданию СОЖ или работал во влажной среде, будет показывать сниженную изоляцию до отказа обмоток.

Измерьте сопротивление обмоток для баланса фаз. Проверьте состояние подшипников, вращая вал вручную и прислушиваясь к шуму — при таком размере корпуса износ подшипников является одним из наиболее распространенных видов отказов. Осмотрите монтаж датчика MZi и воздушный зазор.

Убедитесь, что вентилятор охлаждения работает свободно, и подтвердите, что путь заднего выхлопа свободен. Полное нагрузочное испытание на совместимом усилителе αiSP 30 на инкрементных скоростях до 6 000 об/мин с мониторингом тока и проверкой сигнала MZi является правильной проверкой ввода в эксплуатацию перед установкой двигателя на производственный станок.
