Промышленный серводвигатель
>
|
| Место происхождения | Япония |
| Фирменное наименование | FANUC |
| Сертификация | CE ROHS |
| Номер модели | А06Б-0269-В100 |
Ключевые технические данныеМаксимальный крутящий моментДеталиαiS 30/4000HV
| 5,5 кВт | Номинальная скорость |
|---|---|
| 3000 об/мин | Максимальная скорость |
| 4000 об/мин | |
| 30 Нм | Максимальный крутящий момент |
| 100 Нм | Пусковой ток |
| 15,9 А (среднеквадр.) | Номинальный / указанный ток |
| 9,3 А | Номинальное / указанное напряжение |
| 353 В | Частота |
| 200 Гц | Фаза |
| 3-фазный | Инерция ротора |
| 0,00759 кг·м² | |
| 1,90 Нм/А (среднеквадр.) | |
| 66 В (среднеквадр.) / 1000 об/мин | |
| 0,25 Ом | Механическая постоянная времени |
| 0,002 с | Тепловая постоянная времени |
| 35 мин | Вес |
| 23 кг / около 53 фунтов | Тип вала |
| Прямой вал | Детали вала |
| Прямой вал со шпонкой | Тип обратной связи |
| Энкодер A1000 / αiA1000 | Создан для высокоскоростных перемещений со стабильной подачей крутящего момента |
| Что делает этот двигатель полезным в реальных промышленных условиях, так это то, как его характеристики крутящего момента и скорости работают вместе. Серводвигатель этого класса должен оставаться предсказуемым во время ускорения, чисто реагировать на изменения команд и оставаться стабильным при изменении условий нагрузки на машине. Модель A06B-0269-B100 хорошо соответствует этому требованию, поскольку ее выходной профиль достаточно мощный для требовательных работ по перемещению оси без ущерба для контролируемого поведения, ожидаемого в системах ЧПУ и автоматизации. Пусковой крутящий момент 30 Нм обеспечивает надежное управление на низких скоростях, а максимальный крутящий момент 100 Нм обеспечивает дополнительный запас для кратковременных пиковых нагрузок. | Его номинальная скорость 3000 об/мин и максимальная скорость 4000 об/мин также делают его практичным выбором для систем, где быстрая ось и постоянство позиционирования должны работать вместе. Во многих станках и автоматизированных системах этот баланс важнее, чем погоня за чистой скоростью. Хорошо подобранный серводвигатель помогает сохранить плавность интерполяции, повторяемость и общую стабильность процесса, что напрямую влияет на производительность машины в повседневном использовании. |
| Конфигурация с прямым валом для облегчения механической совместимости | Механическое соответствие — один из первых вопросов, которые покупатели рассматривают при замене серводвигателя. Публичные объявления обычно описывают эту модель с прямым валом, а некоторые конкретно указывают ее как прямой вал со шпонкой. Это важная практическая деталь, поскольку конструкция вала влияет на совместимость муфты, выравнивание и эффективность установки. Двигатель, соответствующий исходной конфигурации вала, с гораздо большей вероятностью восстановит предполагаемое поведение движения машины без необходимости дополнительной модификации. |
| Для сервисных бригад и ремонтников такая совместимость может иметь реальное значение. Она сокращает время ввода в эксплуатацию, снижает неопределенность при установке и повышает шансы на быстрое восстановление стабильной работы оборудования. В существующих системах FANUC эти механические детали часто так же важны, как и основные электрические характеристики. | Обратная связь A1000 для точного управления сервоприводом |

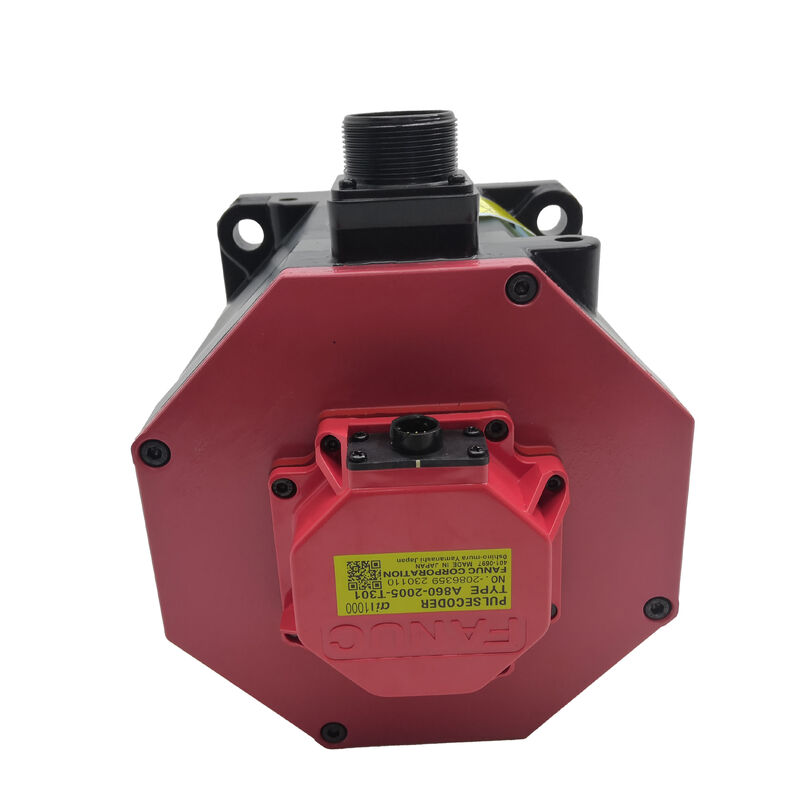

| Этот двигатель также часто ассоциируется с обратной связью A1000 / αiA1000, что является одним из основных пунктов проверки совместимости при поиске замены. На практике энкодер позволяет системе управления непрерывно отслеживать скорость и положение, что необходимо для плавной коррекции, повторяемого поведения при остановке и точного отслеживания оси. Когда ожидаемый тип обратной связи правильно подобран, машина имеет гораздо больше шансов сохранить исходное качество управления после установки. | Это особенно важно в системах ЧПУ и промышленной автоматизации, где даже небольшие несоответствия в движении могут повлиять на качество деталей или стабильность цикла. Двигатель, являясь не просто сменным компонентом, является частью общей цепи точности машины, а надежная обратная связь энкодера — одна из причин, по которой он может продолжать стабильно работать в течение длительного срока службы. |
Серводвигатель FANUC A06B-0269-B100 AC обычно рассматривается для:Системы промышленной автоматизацииОборудование для высокоскоростных перемещенийЧасто задаваемые вопросы
В1: Какова номинальная выходная мощность FANUC A06B-0269-B100?В2: Какая производительность по скорости и крутящему моменту связана с этим двигателем?В3: Какая конфигурация вала и обратной связи обычно указывается для A06B-0269-B100?
В4: Какие электрические характеристики обычно указываются для этого двигателя?В5: Для каких типов применений подходит FANUC A06B-0269-B100?
