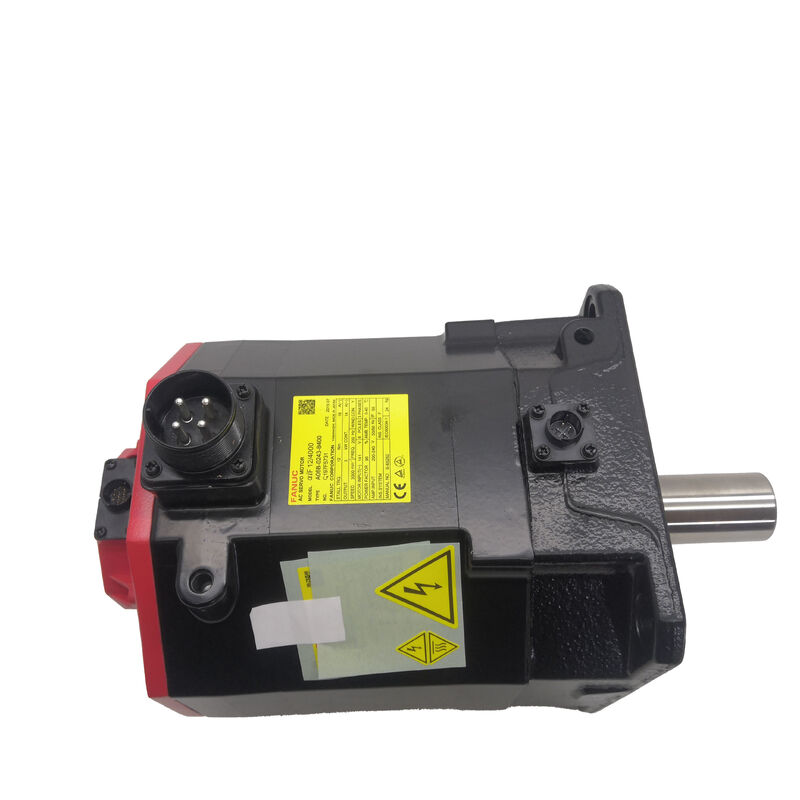

Fanuc AC сервомотор A06B-0243-B400 A06B0243B400 AO6B-O243-B4OO

FANUC A06B-0243-B400∙ Alpha iF 12/4000 AC сервомотор ∙ 2.5 kW / 12 Nm / 24VDC тормоз / прямой вал

AiF 12/4000 где 12 Нм и 3000 оборотов в минуту пересекаются

A06B-0243-B400 - это сервомотор AiF 12/4000 от FANUC с крутящим моментом 12 Нм при обороте до 3000 оборотов в минуту и мощностью 2,5 кВт. The AiF designation identifies the Alpha iF (flange-mount) series — the motor family matched to FANUC's Alpha i servo amplifier architecture and used across the 16i/18i/21i and 0i CNC platform generation.

При крутящем моменте 12 Нм этот двигатель управляет типом сервооси, которая нуждается в реальной устойчивой способности крутящего момента: приводы башенного токарного станка с ЧПУ, вертикальный центр обработки Z-оси питания, вращающиеся входы стола,и прессовые и штамповые оси питания, где требуется как умеренная скорость, так и реальный крутящий моментМаксимальная скорость 3000 оборотов в минуту и мощность 2,5 кВт помещают его в средний диапазон семейства AiF.

24В постоянный тормоз является ключевой спецификацией на этом варианте.Удостоверьтесь на этикетке установленного двигателя, наложен ли тормоз на пружину (запускается по умолчанию при отключении от работы ¢ стандарт для вертикальных осей) или типа "направление энергии на освобождение энергии"Для вертикальных осей и механизмов с гравитационной нагрузкой, применяемый пружиной является правильным типом тормоза.Конфигурация кодера A1000 этого варианта в серии A06B-0243.

Кодер A1000 / AiA1000

Импульсный кодер A1000/AiA1000 является типом инкрементального кодера. При каждом включении машины требуется цикл обратной ссылки для установления ориентировки положения оси перед началом производства.CNC не может использовать ось в известном положении, пока этот цикл самонаправления не завершится.

Для машин, требующих абсолютного положения при включении без цикла самонаведения, версия с абсолютным импульсным кодером серии A06B-0243 является правильной спецификацией.Подтвердите тип кодера установленного двигателя с его таблички перед заказом

Основные характеристики

Прямая вала ∙ Совместимость сцепления

Прямой вал на B400 соединяется с узлами сцепления трения-сцепления.Прямой вал не требует ключевого узла, если сцепление не предназначено для ключевого интерфейсаДля применения с высоким крутящим моментом с частыми переворотами, когда скольжение сцепления является проблемой,сцепление, которое использует как скобку для отверстия, так и винт для установки, обеспечивает лучшее долгосрочное удержание, чем простое трение отверстия в одиночку.

Частые вопросы

Вопрос 1: Какие сервоусилители совместимы с A06B-0243-B400?

AiF 12/4000 сочетается с сервоусилителями FANUC Alpha i SVM серии A06B-6114.Подтвердите, что номинальный ток усилителя покрывает номинальный ток мотора 7А. Проверьте, поддерживает ли усилитель интерфейс инкрементального кодера A1000/AiA1000.

Вопрос 2: Устройство требует цикла обратной связи при каждом включении.

Да. A1000 является инкрементальным, он устанавливает положение, подсчитывая импульсы от точки отсчета при каждом включении.Если приложение требует абсолютного положения без самонаведения, указывается вариант A06B-0243 с абсолютным импульсным кодером (другой суффикс B).

Вопрос 3: при включении привода тормоз 24В не отключается. Подтверждено 24В на разъеме двигателя. Что следует проверить?

При установке 24 В на разъеме измеряется сопротивление тормозной катушки (24 В без соединения).Открытая схема подтверждает отказ катушки.Если сопротивление находится в пределах диапазона, проверьте наличие механической связки. Загрязнение между тормозным диском и поверхностями трения может предотвратить высвобождение даже при правильном потоке катушки.

Вопрос 4: После замены на A06B-0243-B400 ось, следующая за ошибкой, больше, чем раньше.

Проверить, что параметр типа двигателя сервоусилителя соответствует спецификации AiF 12/4000 ∙ несоответствие параметров приводит к последовательной следующей ошибке.Также проверьте, что кодер кабеля полностью прикреплен к обратной связи усилителя и что экранирование кабеля правильно заземленоНеправильное выравнивание механического сцепления после замены двигателя добавляет трения, которое увеличивается вследствие ошибки, и должно быть проверено перед регулировкой сервоусилий.

Вопрос 5: Где находится источник A06B-0243-B400?

Через FANUC Alpha iF серии двигателя послепродажный рынок, новый излишек, проверенный отремонтированный, и услуги по перестройке двигателя.A1000/AiA1000 кодировщик) с таблички установленного двигателя перед заказомФункция тормоза и действие кодера должны быть проверены при испытаниях приемки для любого блок обмена.
