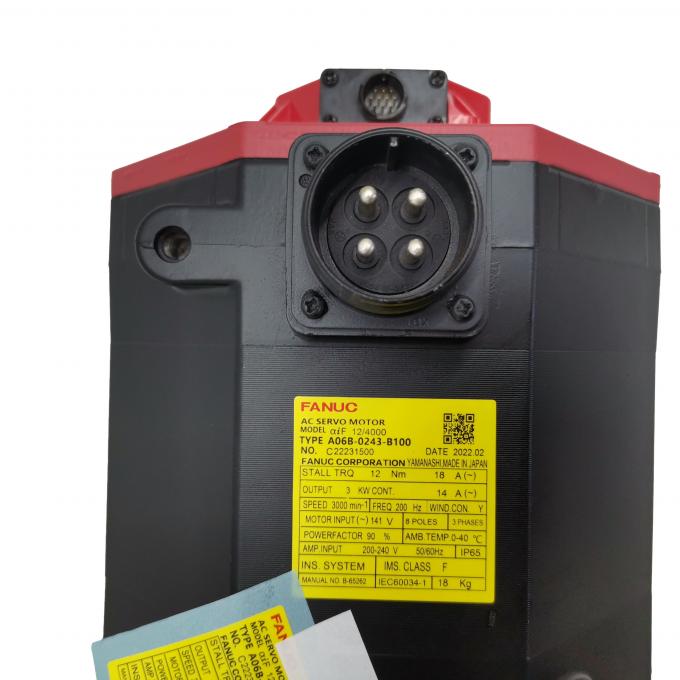

Серводвигатель переменного тока Fanuc A06B-0243-B100
αiF 12/3000, прямой вал, абсолютный A1000, без тормоза
Обзор продукта
Номер детали: A06B-0243-B100
Также ищут как: A06B0243B100, FANUC A06B-0243-B100, Fanuc A06B0243B100
Модель двигателя: αiF 12/3000
Классификация: Бесщеточный серводвигатель переменного тока Fanuc Alpha iF Series -- номинальный крутящий момент 12 Нм, 3,0 кВт, 3000 об/мин, прямой гладкий вал, без тормоза, абсолютный импульсный кодер Alpha i A1000, IP65
Технические характеристики
| Номер детали | A06B-0243-B100 |
| Модель двигателя | αiF 12/3000 |
| Вес нетто | 42,6 фунта (~19,3 кг) |
| Номинальный крутящий момент | 12 Нм |
| Номинальная выходная мощность | 3,0 кВт |
| Максимальная скорость | 3000 об/мин |
| Входное напряжение | 200-240 В переменного тока |
| Частота | 50/60 Гц |
| Фазы | 3-фазный |
| Номинальный ток | 14 А |
| Импульсный кодер | Alpha i A1000 (последовательный абсолютный) |
| Разрешение энкодера | 1 000 000 импульсов/об |
| Тип вала | Прямой гладкий (SLK -- без шпоночного паза) |
| Электромагнитный тормоз | Отсутствует |
| Степень защиты | IP65 |
| Класс изоляции | Класс F |
| Рабочая температура | 0°C до +40°C |
| Совместимые усилители | сервоусилителями Fanuc серии αi (αiSV) |
| Совместимые системы управления | Fanuc Series 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Происхождение | Япония |
Двенадцать ньютон-метров – подходящий двигатель для осей станков среднего класса
A06B-0243-B100 занимает продуктивный средний сегмент в семействе двигателей αiF. С номинальным крутящим моментом 12 Нм и номинальной выходной мощностью 3,0 кВт, он идеально подходит для малых и средних станков с ЧПУ, где нагрузки на оси комфортно укладываются в бюджет устойчивого крутящего момента 12 Нм.
Потолок скорости 3000 об/мин обеспечивает скорости быстрой подачи, соответствующие этой категории станков, в то время как номинальный ток 14 А соответствует стандартной трехфазной электрической инфраструктуре. При весе 42,6 фунта (19,3 кг), рекомендуется использовать соответствующую подъемную поддержку при установке и техническом обслуживании.

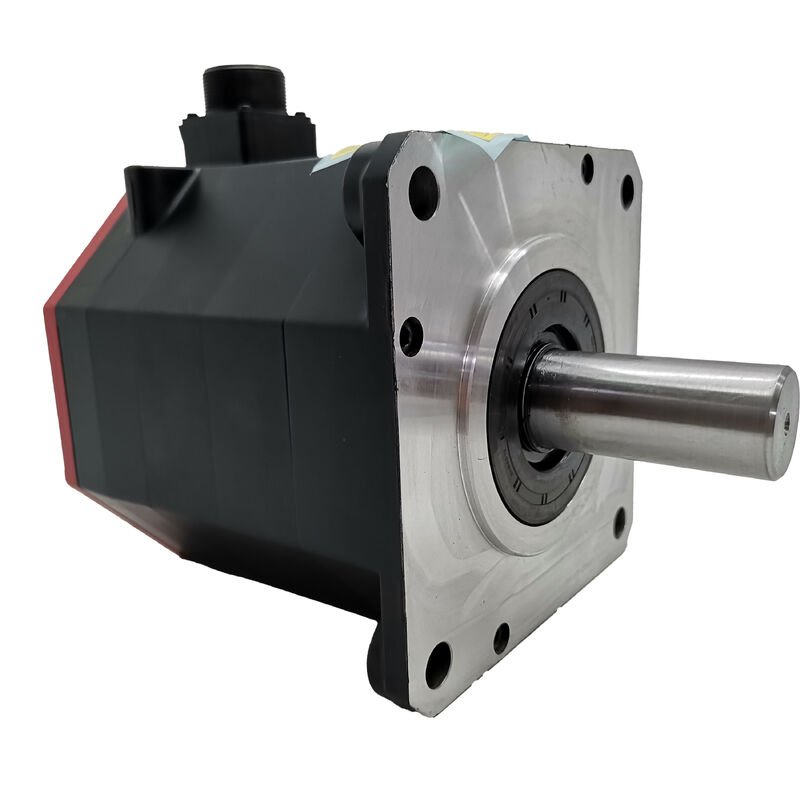

Прямой гладкий вал – соединение без шпоночного паза
Прямой гладкий вал (SLK) передает крутящий момент исключительно за счет силы зажима трением. Эта конструкция требует правильно подобранных муфт с разрезным зажимным ступичным элементом или гидравлических расширительных муфт для обеспечения номинального крутящего момента 12 Нм и пиковых нагрузок при ускорении.
Эта конфигурация обеспечивает простую снятие ступицы с помощью стандартных съемников, что упрощает техническое обслуживание в стесненных условиях станка. Для применений, требующих шпоночного соединения, доступен вариант A06B-0243-B200 со шпоночным пазом.
Без тормоза – стандартная конфигурация для горизонтальных осей
Обозначение B100 указывает на отсутствие электромагнитного тормоза, что является стандартом для горизонтальных подающих осей станков с ЧПУ. Положение в покое поддерживается функцией сервоблокировки сервоусилителя αi, при которой контур положения остается активным, а энкодер обеспечивает непрерывную обратную связь.
Эта конфигурация устраняет необходимость в тормозных цепях, реле и логике синхронизации, уменьшая сложность панели и количество компонентов. Варианты с тормозом (B300 и B400) зарезервированы для вертикальных осей, где гравитация требует дополнительной надежности удержания.
Абсолютный энкодер A1000 – сохранение положения при отключении питания
Последовательный абсолютный импульсный кодер Alpha i A1000 с разрешением 1 000 000 импульсов на оборот сохраняет многооборотное положение при отключении питания благодаря резервной батарее в сервоусилителе Fanuc αi.
Это исключает ежедневные циклы поиска исходного положения, позволяя немедленно использовать координаты при запуске и обеспечивая бесперебойное восстановление после остановок в середине программы. Высокое разрешение обеспечивает исключительную точность размеров и качество обработки поверхности.
Обслуживание батареи: Резервная батарея A1000 находится в сервоусилителе αiSV. Замените ее, когда система ЧПУ Fanuc выдаст сигнал тревоги о низком заряде батареи, чтобы предотвратить сброс многооборотного счетчика и принудительный повторный поиск исходного положения оси.
Справочник по конфигурации серии A06B-0243
| Номер детали | Вал | Шпоночный паз | Тормоз | Уплотнение |
| A06B-0243-B000 | Конический | Да | Отсутствует | IP65 |
| A06B-0243-B100 | Прямой гладкий | Нет | Отсутствует | IP65 |
| A06B-0243-B100#0100 | Прямой гладкий | Нет | Отсутствует | IP67 |
| A06B-0243-B200 | Прямой | Да | Отсутствует | IP65 |
| A06B-0243-B300 | Конический | Да | Пружинный 24В | IP65 |
| A06B-0243-B400 | Прямой гладкий | Нет | Пружинный 24В | IP65 |
| A06B-0243-B101 | Прямой гладкий | Нет | Отсутствует | IP65 (энкодер i1000) |
Совместимость усилителя и ЧПУ
A06B-0243-B100 работает с сервоусилителями Fanuc серии αi (αiSV) – в частности, с модулями αiSV 40 или αiSV 80. Совместимые платформы ЧПУ включают Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B и 32i.
При установке сменных двигателей убедитесь, что параметры оси ЧПУ соответствуют спецификации типа двигателя αiF 12/3000, чтобы избежать нестабильного поведения оси или ошибок усилителя.
Типичные области применения
- Подающие оси вертикальных обрабатывающих центров среднего класса с ЧПУ – приводы X, Y и Z компактных и средних VMC
- Приводы каретки и поперечного суппорта токарных центров с ЧПУ – приводы каретки оси Z и поперечного суппорта оси X
- Основные оси сверлильно-резьбонарезных и компактных обрабатывающих центров – высокопроизводительные станки с короткими, быстрыми перемещениями
- Вторичные приводы многоцелевых обрабатывающих центров – поворотные приводы оси B и оси позиционирования поворотного стола
Часто задаваемые вопросы
В чем разница между B100 (прямой гладкий вал) и B000 (конический вал)?
B000 имеет конический вал со шпоночным пазом для самоцентрирующейся муфты, в то время как B100 имеет прямой гладкий вал для зажимного соединения ступицы трением. Производительность двигателя идентична – выбор зависит от существующей муфты на вашем станке.
Нужен ли A06B-0243-B100 цикл поиска исходного положения каждый раз при включении ЧПУ?
Нет. Абсолютный энкодер Alpha i A1000 сохраняет многооборотное положение при отключении питания благодаря резервной батарее. Координаты оси доступны немедленно без движения поиска исходного положения после установки и однократной синхронизации положения.
Какой модуль усилителя Fanuc требуется для A06B-0243-B100?
Двигателю требуется сервоусилитель Fanuc серии αi (αiSV) – в частности, модули αiSV 40 или αiSV 80 для номинальной мощности 3,0 кВт / 14 А. Совместим с системами управления Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i и 31i.
Почему вес двигателя (42,6 фунта) важен для планирования технического обслуживания?
При весе более 19 кг двигатель требует двух человек или соответствующей подъемной поддержки при установке и снятии, особенно в ограниченных пространствах станка. Самостоятельное перемещение может привести к повреждению или травме.
Когда следует выбирать вариант с уплотнением IP67 (#0100) вместо стандартного B100?
Выбирайте IP67, когда двигатель установлен в месте, где охлаждающая жидкость может скапливаться вокруг или непосредственно контактировать с корпусом двигателя. Для защищенных, хорошо дренируемых мест вдали от прямого воздействия охлаждающей жидкости стандартного IP65 достаточно.
