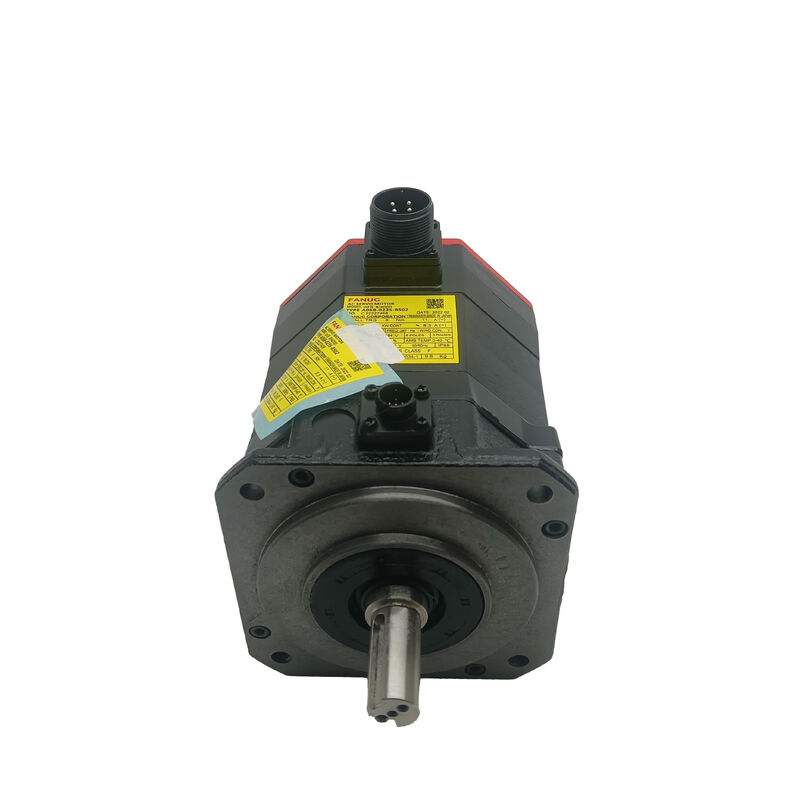

Fanuc AC сервомотор A06B-0235-B400 A06B0235B400 AO6B-O235-B4OO

Номер детали: A06B-0235-B400
Также ищут как: A06B0235B400, Fanuc A06B-0235-B400, FANUC A06B0235B400
Модель двигателя: αiS 8/4000
Классификация: Бесщеточный серводвигатель переменного тока Fanuc Alpha iS Series

αiS 8/4000 — один из наиболее широко используемых серводвигателей для станков Fanuc. Конфигурация A06B-0235-B400 оснащена прямым гладким валом с пружинным тормозом на 24 В — идеально подходит для вертикальных осей ЧПУ, требующих гибких муфт с диском или разделенным ступицей и функционального торможения безопасности.

• 8 Нм пускового момента при номинальной скорости 4000 об/мин
• Номинальная выходная мощность 2,5 кВт для требовательных применений ЧПУ
• Прямой гладкий вал (ST, SLK) для прецизионных сервомуфт
• Пружинный тормоз на 24 В для безопасности вертикальной оси
• Абсолютный энкодер Alpha i A1000 с разрешением 1 000 000 импульсов/оборот
• Степень защиты IP65 для промышленных сред

Восемь ньютон-метров пускового момента обеспечивают значительные возможности для циклов высокопроизводительной обработки. На шарико-винтовой передаче с шагом 10 мм и КПД 90% момент 8 Нм обеспечивает осевое усилие примерно 4,5 кН — достаточно для вертикальных осей Z с достаточным запасом для нагрузок резания.

Номинальная скорость 4000 об/мин обеспечивает вращение винта с шагом 10 мм со скоростью 40 м/мин при прямом соединении, достигая практических скоростей быстрой подачи без необходимости использования редукторов. Номинальная непрерывная выходная мощность 2,5 кВт справляется с типичными рабочими циклами станков с ЧПУ без тепловой перегрузки.

Прямой гладкий вал (обозначение ST/SLK) взаимодействует с прецизионными сервосоединениями с разделенным ступицей, включая сильфонные, дисковые и кулачковые муфты, которые передают крутящий момент посредством фрикционного зажима. Эта конструкция упрощает замену двигателя — просто ослабьте зажим муфты, сдвиньте ступицу и установите обратно без необходимости выравнивания шпоночного паза или посадки на конус.

Электромагнитный тормоз является пружинным и с электромагнитным растормаживанием, обеспечивая безопасную работу для вертикальных осей:

• Пружина удерживает тормоз в зацеплении по умолчанию
• Требуется 24 В постоянного тока для растормаживания для вращения
• Автоматическое включение при аварийной остановке, потере питания или отключении сервопривода
• Отсутствие программных или электронных зависимостей для функции безопасности
• Важно для удержания головки шпинделя вертикальной оси Z

Последовательный абсолютный энкодер обеспечивает разрешение 1 000 000 импульсов на оборот, позволяя позиционировать с субмикронной точностью. В сочетании с пружинным тормозом это позволяет немедленно восстанавливать положение после сбоев питания без циклов возврата в исходное положение. Многооборотный абсолютный счетчик поддерживается резервной батареей в сервоусилителе.

• Вертикальная ось Z на вертикальных обрабатывающих центрах с ЧПУ с гибкими муфтами
• Вертикальные или наклонные оси подачи токарных центров с ЧПУ
• Вертикальные оси перемещения и подъема в автоматизированных ячейках
• Ось Z на позиционерах и поворотных столах роботов Fanuc
• Замена изношенных блоков B400 на существующих станках
