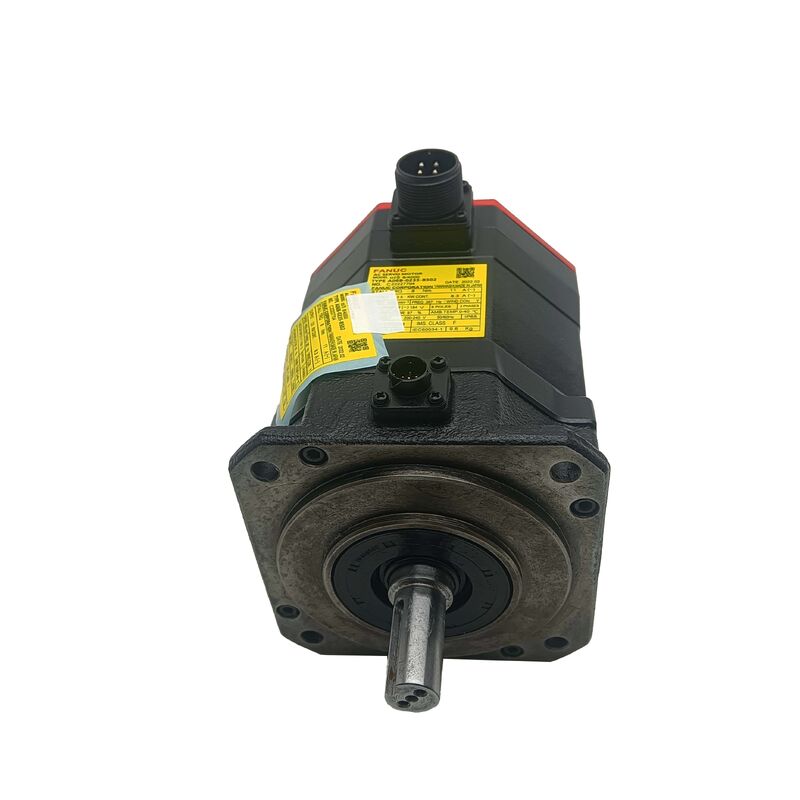

Fanuc A06B-0235-B300 αiS 8/4000 AC сервомотор с 24В тормозом, коническим валом, абсолютным импульсным кодером A1000

Обзор продукции

Номер части:A06B-0235-B300

Также ищут:A06B0235B300, Fanuc A06B-0235-B300, FANUC A06B0235B300

Модель двигателя:αiS 8/4000

Классификация:Fanuc Alpha iS Series AC бесбрюшевый сервомотор 8 Нм крутящий момент, 4000 оборотов в минуту, конический вал с ключом, электромагнитный тормоз 24 В с применением пружины, абсолютный импульсный кодер A1000, IP65

Три характеристики этого двигателя

ВFanuc A06B-0235-B300Он построен вокруг трех определяющих характеристик, которые появляются непосредственно в суффиксе номера его части и вместе описывают точно, какие оси и приложения он обслуживает.

8 Нм крутящего момента при 4000 оборотах в минуту.αiS 8/4000 - это проверенный сервомотор средней мощности для станковых станков достаточно крутящего момента для поддержания сильных усилий резания на средних осях с ЧПУ,И достаточно скорости, чтобы сделать быстрый проход действительно продуктивным.При номинальной мощности 2,5 кВт он является одним из наиболее широко используемых двигателей семейства Alfa iS от Fanuc.

Конечный вал с ключом.The TPR designation is Fanuc's standard CNC machine tool shaft interface — a precision-ground taper that self-centres the coupling hub and a key that transmits torque mechanically through the shaft-hub jointB000 (без тормоза) вариант этого же двигателя имеет идентичную производительность; конический вал с ключом используется в семье.

24 В электромагнитный тормоз с пружиной.Это то, что добавляет суффикс B300 к базовой конфигурации B000.Удалить, что напряжение по любой причине и пружина закрывает тормозный диск немедленноПланируемое отключение серво, E-stop, отключение питания: ось держится механически, не зависящая от какой-либо активной системы, остающейся функциональной.

В совокупности эти три характеристики описывают двигатель, созданный специально для вертикальных осей и гравитационных механизмов на управляемых Fanuc станках с ЧПУ.

Технические спецификации

8 Нм, 4000 оборотов в минуту: что этот двигатель дает на оси машины

αiS 8/4000 находится в среднем производственном диапазоне семейства сервомоторов alpha iS от Fanuc, выше двигателей 4 Нм, подходящих для световых осей,ниже 12 и 22 Нм двигателей, обслуживающих самые тяжелые приводы центра обработки.

При эффективности винта 90% на винте с шириной 10 мм 8 Нм поддерживает приблизительно 4.5 кН осевой силы при скорости почти нулевой условия нагрузки при глубоком буренииЭто бюджет крутящего момента, который среднеформатные вертикальные обрабатывающие центры, поворачивая центр Z-оси,и аналогичное оборудование под управлением Fanuc, как правило, спроектировано в.

При номинальной скорости 4000 оборотов в минутуДвигатель перемещает шаровой винт шириной 10 мм со скоростью 40 м/мин при прямой сцепке достаточно для практического быстрого прохождения на большинстве осей станка-инструмента без необходимости стадии снижения скорости между двигателем и винтомСочетание 8 Нм крутящего момента и 4 000 оборотов в минуту скорости движения в одном двигателе делает αiS 8/4000 естественным выбором для осей, которые проводят свой рабочий цикл, делая оба: медленный,фазы резания с высокой силой и быстрое перемещение между позициями.

24В тормоз: что на самом деле означает слово "приложенное к пружине" в производстве

Электромагнитный тормоз на A06B-0235-B300 - это не просто удобство.Точное понимание того, как он работает и как он ведет себя при любых условиях работы, является отправной точкой для определения правильного двигателя для вертикальной оси..

Тормозс применением пружины и электрическим выпусканиемПри подаче энергии на тормозную катушку 24 В постоянного тока создается магнитная сила, которая преодолевает пружину и поднимает диск от тормозной поверхности.освобождение вала для движенияКотушка должна оставаться заряженной энергией в течение каждого периода вращения вала.

Последовательность проста: вал механически удерживается по умолчанию.или запланированное отключение при окончании цикла ̇ немедленно освобождает катушку и закрывает тормоз. Ось держится на том положении, которое она занимала, когда отключили питание. Без программного обеспечения. Без CNC. Без усилителя.

Именно поэтому вертикальные оси требуют пружинных тормозов.любая потеря сервоблокировки вне зависимости от того, планируется она или не планируется без механического тормоза происходит падение осиА06B-0235-B300 с помощью пружинного тормоза не позволяет этому произойти.

Требования к тормозной цепи.Тормозная катушка нуждается в специальном 24В постоянном питании в панели машины, отдельно от сервоусилителя.и подавление перенапряжения (диод обратной связи через катушку постоянного тока) является обязательным для защиты контактов реле от индуктивного скачка напряжения, когда катушка отключает энергиюВыход Fanuc CNC отключения тормоза координирует время отключения с серво включить, чтобы предотвратить отключение тормоза до серво блокировки устанавливается.

Следование тормозов.Правильная последовательность при включении тормозной оси: сначала установить сервоблокировку, затем освободить тормоз. Правильная последовательность при отключении: замедлить до покоя под управлением серво, включить тормоз,Затем удалите сервоактивациюПрименение тормоза на движущийся вал генерирует тепло и ускоряет износ тормозного диска.

Конечный вал: стандарт для станков с определенной причиной

Конический вал интерфейса на A06B-0235-B300 является стандартом Fanuc для сервоосей станков с ЧПУ,И он получает этот статус благодаря двум механическим свойствам, которые имеют значение в тысячах событий установки и обслуживания..

Сосредоточенный на себе.Коническая геометрия автоматически сосредотачивает узел сцепления, когда он притягивается к валу с помощью тягового болта через конечную нить вала.Оси двигателя и приводящего вала выстраиваются на узкие геометрические допуски без ручного регулирования, без шлифов и без лазерных инструментов выравнивания.Ключ каждый раз устанавливается в одном и том же положении, независимо от того, устанавливается ли он на заводе машиностроения или переустанавливается инженером полевого обслуживания, который годами позже заменяет неисправный двигатель.

Передача положительного крутящего момента через ключ.Ключ занимает соответствующие слоты ключевого пути как в вале, так и в узле, передавая крутящий момент через сечение ключа, а не только через коническое трение. Eight Newton-metres stall torque and the higher peak torques during aggressive axis acceleration cycles are all transmitted through the key — a mechanically robust path that does not degrade with service hours, не ослабевает при вибрациях и не зависит от поддержания определенной крепляющей силы с течением времени.

Для производителей станков-инструментов, стандартизирующих конструкцию одного сервосплавательного узла по всем их конфигурациям оси,конический вал означает, что один и тот же узел подходит для всех двигателей семейства αiS с одинаковым размером рамы.Когда инженер выбирает αiS 8/4000 вместо αiS 4/4000 для более тяжелой оси, аппаратное обеспечение сцепления остается неизменным.

Альфа i A1000 Импульсный кодер: Абсолютное положение через каждую остановку

ВАльфа и А1000"a1000" в полном описании двигателя - это серийный абсолютный кодер Fanuc на 1,000На торможенной вертикальной оси значение абсолютного кодера выходит за рамки разрешения положения.

Когда вертикальная ось Z отключается, планируется это или нет, тормоз с применением пружины удерживает головку шпинделя в положении.Абсолютный счетчик A1000 сохраняет точный угол вала в памяти, поддерживаемый резервным аккумулятором в сервоусилителе Fanuc αi. Когда машина заряжается, усилитель сразу же читает абсолютное положение. CNC точно знает, где находится ось Z.Сервозамок установлен.Последовательность отключения тормоза выполняется. Ось готова с любого места, где она остановилась, без какого-либо движения.

На машине, где движение по оси Z требует ручного очищения светильников или инструментов с рабочей зоны, это имеет значение с точки зрения эксплуатации.Перерыв питания в середине цикла не требует ручного вмешательства, прежде чем машина может возобновиться. тормоз безопасно держал ось; кодер запомнил положение; запуск немедленный и автоматический.

В 1 час.000При счете на 1000 оборотов разрешение кодера на 10 мм шаровой винт разрешается до 10 нанометров на счёт, что намного точнее, чем позволяет любая механическая совместимость в оси.Позиционная петля закрывается при этом разрешении, что позволяет повторяться до микронов, которые производственные центры точной обработки обеспечивают.

Поддержка батареи.Абсолютный счетчик A1000 нуждается в периодической замене резервного аккумулятора.Немедленно заменить аккумулятор при первой сигнализации тревоги., что на вертикальной оси означает управляемое, контролируемое движение перед возобновлением производства.

Серия A06B-0235: Где сидит B300

Серия продуктов A06B-0235 охватывает полное семейство двигателей αiS 8/4000 в различных конфигурациях вала, напряжениях тормоза и типах кодеров:

B300 представляет собой комбинацию конического вала, тормоза 24В и абсолютного кодера, стандартная спецификация для вертикальных осей αiS 8/4000 на машинах с цепями питания тормоза 24В.B605 имеет 90V тормозную катушку для машин с различными спецификациями питания тормозаВ остальном производительность идентична.

Типичные применения

Вертикальная ось Z на вертикальных центрах обработки CNC.Основное применение для A06B-0235-B300. Z-оси головки шпинделя на вертикальных центрах обработки, где масса сборки шпинделя требует 8 Нм крутящего момента при низкоскоростных операциях Z-подъема,и тормоз с пружиной механически удерживает голову шпинделя при каждой остановке, отключение машины, остановки электропередач и отключение питания.

Z-ось на центрах обработки CNC.Приводы по оси Z на центрах поворота с ЧПУ, в которых на наклонных или вертикальных конфигурациях машины набор колес и орудийных столбов имеет гравитационный компонент в направлении Z,требующие механического торможения в состоянии покоя.

Переключатели поддонов и приводные столы с вертикальными элементамиМеханизмы подъема поддонов на сервоприводе, вертикальные индексационные станции,и наклонные приводы вращающегося стола на станках обработки, где загруженный механизм должен удерживать положение механически, когда серво неактивно.

Вертикальные пресс и формовочные машины питают оси.С помощью сервопривода подающие оси прессы, приводы подхода на матрицу,и вертикальные приводы на специальном оборудовании для обработки, где масса и нагрузка вертикальной оси требуют как мощности крутящего момента αiS 8/4000, так и предоставить безопасное торможение B300.

Вертикальная подъемная и индексационная оси инструментального магазина.Vertical tool magazine lift mechanisms and servo-driven tool change arm vertical travel axes on CNC machining centres where the tool magazine or changer must hold a defined position under gravity when the servo is off.

Частые вопросы

Вопрос 1: В чем разница между A06B-0235-B300 и A06B-0235-B000?

Единственное функциональное отличие - электромагнитный тормоз.У B000 нет тормоза.Положение оси в состоянии покоя поддерживается сервоблокировкой Fanuc, которая требует, чтобы сервоусилитель оставался включенным и активным.B300 имеет пружинный тормоз 24Vкоторый механически удерживает вал при отключении тормозной катушки, независимо от состояния серво. Оба двигателя имеют одинаковый крутящий момент (8 Нм), номинальную скорость (4,000 оборотов в минуту),тип вала (конный с ключом)Использовать B000 на горизонтальных осях без гравитационной нагрузки; использовать B300 на вертикальных осях, наклонные питания,и любого механизма, при котором неконтролируемое движение оси при отключении сервопривода может быть опасным..

Вопрос 2: Задействует ли 24В тормоз автоматически при остановке или отключении электроэнергии?

Да, именно в этом и заключается смысл конструкции с пружиной.Любое событие, которое устраняет 24 В E-stop, отключение питания, сбой усилителя или запланированное отключение серво-отключения и нет активной системы для выполненияОна беспрепятственна и мгновенна.Ось держится в любом положении, которое она занимала, когда тормозная катушка была отключена.

Вопрос 3: Какой сервоусилитель и CNC совместимы с A06B-0235-B300?

A06B-0235-B300 требуетСервоусилители серии Fanuc αi (αiSV)В зависимости от конфигурации машины и требований пикового тока, αiSV 20 или αiSV 40 является типичным для уровня мощности αiS 8/4000.16i, 18i, 21i, 30i и 31i. Двигатель не совместим со старыми усилителями α или αC серии первого поколения или с приводами Fanuc β серии.Параметры оси CNC должны быть настроены на тип двигателя αiS 8/4000, и параметры времени отпуска тормоза должны быть настроены для применения на вертикальной оси.

Вопрос 4: Устраняет ли абсолютный кодер A1000 необходимость обратного отсчета после потери питания?

Да, A1000 - это серийныйабсолютный кодеркоторая сохраняет многоразовое положение при отключении электроэнергии через резервную батарею в сервоусилителе.Когда машина запускает обратно после любой остановки планировалось или нет CNC читает абсолютное положение немедленно. тормоз с пружиной держал ось на месте; кодер запомнил точное положение. не требуется самонаправление движения. это значительное эксплуатационное преимущество на вертикальных осях,где самонаправление движения после потери питания требует тщательной последовательности и может потребовать ручного очистки рабочей зоны, прежде чем он безопасен для выполнения.

Вопрос 5: В чем разница между B300 (24V тормоз) и B605 (90V тормоз) вариант?

Оба являются двигателями αiS 8/4000 с электромагнитными тормозами на пружине, коническими валами с ключом и абсолютными кодерами A1000.напряжение тормозной катушки:B300 работает на 24В постоянном тормозном питании, в то время какB605 работает на 90В постоянном тормозном питанииМеханическая производительность, спецификация крутящего момента, совместимость кодера и усилителя идентичны.Большинство современных станков Fanuc CNC используют 24V постоянного тока тормозные схемы, что делает B300 наиболее распространенным вариантом, но старые или специализированные машины могут использовать 90В.
