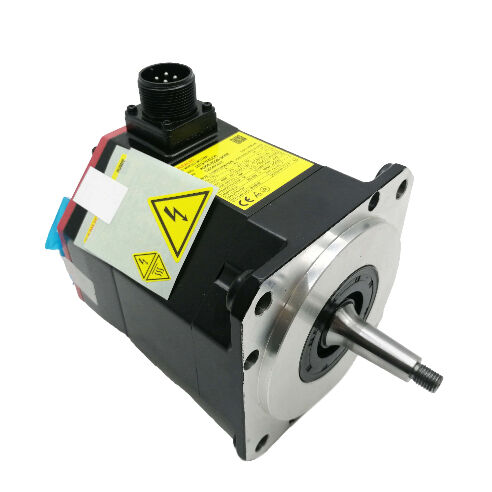

Сервомотор Fanuc AC A06B-0235-B101
FANUC A06B-0235-B101 Сервомотор с переменным током ¥ AiS8/4000 Двигатель с прямым валом CNC
Оптимизированный дизайн
ВFANUC A06B-0235-B101обеспечивает надежную производительность для CNC-осей питания, где передача крутящего момента происходит посредством трения или механического блокирования, исключая необходимость в отключении тормозов.Эта конфигурация прямого гладкого вала (SLK) с импульсным кодером FANUC i1000 обеспечивает точную обратную связь положения в промышленных приложениях.
- 2Номинальная мощность 0,5 кВтс крутящим моментом 8 Нм
- 4Максимальная скорость в 1000 оборотов в минутудля высокопроизводительных приложений
- 3-фазное 184В при 267 Гцспецификация напряжения двигателя
- Квалификация защиты IP65для работы с охлаждающей жидкостью
- Инкрементальный кодер i1000с 1000 импульсами в обороте
гладкий вал без ключа (SLK) упрощает установку сцепления, где сцепление трением является основным способом соединения,устранение ключевых вопросов согласования и снижение точек концентрации напряжения.
Технические спецификации
| Параметр |
Стоимость |
| Номер части |
A06B-0235-B101 |
| Серия |
A06B-0235 |
| Модель |
AiS 8/4000 |
| Номинальная производительность |
2.5 кВт |
| Торковый момент застоя |
8 Нм |
| Максимальная скорость |
4,000 оборотов в минуту |
| Напряжение двигателя |
184 В, 3-фазный / 267 Гц |
| Ввод усилителя |
200-240В переменный ток, 50/60Гц |
| Тип вала |
Прямая, гладкая (без клавиатуры) |
| Кодировщик |
Инкрементальный импульсный кодер i1000 |
| Электромагнитное торможение |
Не включается |
| Рейтинг защиты |
IP65 |
| Класс изоляции |
F |
| Подлежит ремонту |
Да, да. |
Преимущества конфигурации вала SLK
Обозначение SLK указывает на гладкий цилиндрический выходной вал без ключевых прорезов, оптимизированный для приводящих сцеплений, опирающихся на радиальную силу зажима.Эта конфигурация идеально работает с нулевой обратной реакции сцепления узловОтсутствие ключевых путей исключает повышение напряжения на поверхности вала,обеспечивая повышенную долговечность для применения с высоким крутящим моментом в двух направлениях.
Примечание к конфигурации:B101 (гладкий вал), B201 (ключевой прямой вал) и B001 (конный вал) имеют одинаковые характеристики двигателя AiS8/4000.
i1000 Совместимость системы кодировки
ВИнкрементальный импульсный кодер i1000обеспечивает 1000 импульсов за обороты, что соответствует стандартному разрешению обратной связи для предыдущих поколений сервоуправления FANUC.Этот кодер эффективно взаимодействует с современными усилителями серии FANUC αi и системами CNC при правильном настройке.
Примечание к установке:Перед установкой проверьте конфигурацию усилителя на совместимость кодера i1000.Несоответствие параметров между типом кодера и настройками усилителя может вызвать сигнализацию о оси, напоминающую сбои оборудования.
Спецификации применения
A06B-0235-B101 служит идеальным двигателем оси подачи для станков с ЧПУ в следующих приложениях:
- Сцепления трения или сжатия диска (конфигурация гладкого вала)
- Применения без требований к тормозу сдерживания при выключении
- Системы управления машиной, выполненные с совместимостью кодера i1000
- Горизонтальные или противовесные осевые нагрузки без необходимости удерживания положения в силу гравитации
Этот двигатель подходит для установки на оси X и Y на вертикальных центрах обработки, приводов вращающегося стола на небольших машинах и приводов на оси питания на станках CNC с архитектурой генерации кодера pre-αiA.
Часто задаваемые вопросы
Вопрос 1: В чем разница между A06B-0235-B101 и B201 или B001?
Все три варианта - двигатели AiS8/4000 с идентичными электрическими характеристиками (2,5 кВт, 8 Нм, 4000 оборотов в минуту).B101имеет гладкий прямой вал,B201включает в себя прямую клавиатуру вала, иB001Использует конический вал. Выберите на основе конкретных требований конструкции сцепления вашей машины.
Вопрос 2: Работает ли кодер i1000 с текущими усилителями FANUC αi?
Да ¢ Усилители FANUC αi поддерживают типы кодеров i1000 при правильной настройке параметров усилителя.Замена двигателей на различные типы кодеров требует обновления параметров усилителя для предотвращения сигнализации оси во время запуска.
Вопрос 3: Почему кто-то выбирает гладкий вал (SLK) вместо ключевого вала?
Гладкие валы оптимизируют производительность с помощью сцеплений в стиле сцепления с нулевым обратным воздействием, которые сжимают вал по окружности.Эта конфигурация упрощает установку путем устранения требований к ключевому выравниванию и удаления точек концентрации напряжения на ключевых слотахИспользуйте варианты SLK, когда оригинальные механические сцепления были разработаны для плавной работы вала.
Вопрос 4: Может ли этот двигатель быть отремонтирован в случае отказа?
Да, A06B-0235-B101 подлежит ремонту.Ремонт, как правило, предлагает экономически эффективные альтернативы полной замене для большинства режимов отказа, за исключением серьезных физических повреждений или выгорания намотки..
Q5: Какой модуль αi сервоусилителя необходим для этого двигателя?
Мотор AiS8/4000 соединяется сFANUC αi SVMСпецифические модели SVM зависят от требований к одноосевому или многоосевому модулю и конфигурации общей системы привода.Перед заменой двигателя проверяют имеющиеся номиналы тока усилителя и параметры двигателя..
FANUC A06B-0235-B101 служит заменным сервомотором OEM. Перед установкой подтвердите тип вала, совместимость кодера и настройки параметров усилителя с документацией вашей машины.
