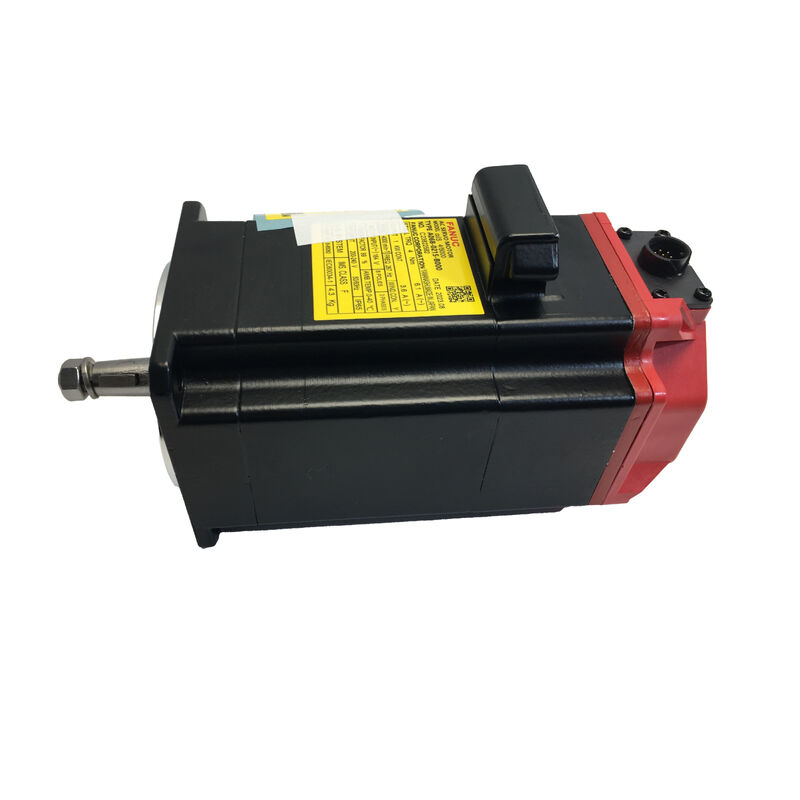

Серводвигатель FANUC A06B-0232-B100 AC — αiS 8/6000 | 2,2 кВт | 8 Нм | 6000 об/мин | αiA 1000 Pulsecoder | IP65 | 200 В

Краткие характеристики

Назначение αiS 8/6000

Скорость является определяющей характеристикой αiS 8/6000. В то время как среднескоростные двигатели FANUC серии αiS в классе 8 Нм достигают максимальной скорости 3000 или 4000 об/мин, модель A06B-0232-B100 рассчитана на 6000 об/мин непрерывно — вдвое большую скорость по сравнению с обычным сервоприводом при эквивалентном выходном крутящем моменте. Такое сочетание помещает этот двигатель в особую и требовательную область применения: высокоскоростные оси подачи на обрабатывающих центрах с ЧПУ, где быстрые перемещения должны быть как быстрыми, так и точно контролируемыми, и где сервопривод должен плавно переходить от быстрого перемещения на полной скорости к точному режущему перемещению без потери точности позиционирования.

Обозначение αiS указывает на место этого двигателя в иерархии продукции FANUC. Серия Alpha iS является промышленным стандартом серводвигателей FANUC, разработанным для интеграции с системами ЧПУ FANUC (серии 16i, 18i, 21i, 30i, 31i, 32i и 0i) и предназначенным для работы с сервоусилителями FANUC серии αi. Каждая спецификация — интерфейс пульскодера, набор параметров двигателя, согласование с приводом — настроена в рамках закрытой экосистемы FANUC, где ЧПУ, усилитель и двигатель разработаны как единая система, а не собраны от разных поставщиков.

8 Нм при 6000 об/мин — Треугольник производительности

Выбор серводвигателя включает трехсторонний компромисс между крутящим моментом, скоростью и размером корпуса. Двигатель, обеспечивающий высокий крутящий момент на высокой скорости в компактном корпусе, выполняет механически сложные задачи, и αiS 8/6000 делает это без перехода на корпус большего размера.

8 Нм крутящего момента при остановке определяет, что может перемещать ось — непрерывная сила, доступная во всем диапазоне скоростей. Это значение определяет, сможет ли двигатель перемещать нагрузку во время операции резания без тепловой перегрузки.

6000 об/мин — номинальная непрерывная скорость. На этой скорости двигатель обеспечивает непрерывную механическую мощность 2,2 кВт — достаточную для высокоскоростных осей подачи обрабатывающих центров, приводов быстрых перемещений и любых осей, где скорость перемещения является прямым параметром производительности станка.

Пиковый ток 80 А — мгновенный предел тока, который может подать усилитель — определяет ускоряющую способность двигателя. Высокий пиковый ток означает точное выполнение профиля скорости: двигатель быстро достигает целевой скорости, стабилизируется без перерегулирования и восстанавливается после возмущения нагрузки в пределах узкого окна ошибки слежения. Это разница между сервоприводом, который удерживает позицию на высокой скорости подачи, и тем, который накапливает ошибку слежения под нагрузкой.

αiA 1000 Pulsecoder: Основа обратной связи

Каждый A06B-0232-B100 поставляется со встроенным в корпус двигателя αiA 1000 pulsecoder от FANUC. Это стандартный инкрементальный последовательный пульскодер, используемый во всей линейке двигателей FANUC αiS — 1 000 000 импульсов на оборот, передаваемых по высокоскоростному последовательному интерфейсу обратной связи FANUC на сервоусилитель αi.

Пульскодер передает не только информацию о положении, но и о температуре двигателя и внутреннем статусе неисправности по тому же последовательному каналу. Тепловые сигналы тревоги, ошибки энкодера и события превышения скорости передаются через интерфейс пульскодера на ЧПУ — станку не требуется отдельная проводка датчиков для обнаружения условий неисправности двигателя. Эта интеграция не случайна; это основной принцип проектирования системы FANUC αi, где диагностическая видимость каждого компонента встроена, а не добавлена.

Для станков с несколькими осями стандартизированный интерфейс αiA 1000 для всех двигателей серии αiS означает, что используется одно и то же семейство кабелей энкодера (серия FANUC A66L-0001) и один и тот же набор параметров независимо от размера двигателя — это упрощает управление запасными частями и сокращает количество переменных конфигурации в многоосевых системах.

Корпус IP65 — Герметичный для сред ЧПУ

Модель A06B-0232-B100 имеет корпус со степенью защиты IP65: полностью пыленепроницаемый и устойчивый к струям воды с любого направления. Высокоскоростные серводвигатели генерируют тепло в подшипниках и обмотках. В среде станков, где активно распыляется охлаждающая жидкость, в воздухе присутствуют металлические частицы и масляный туман во всей рабочей зоне, качество герметизации корпуса двигателя является не второстепенной характеристикой, а определяет срок службы.

При весе 10 кг, двигатель компактен для своего класса мощности. Прямой вал позволяет прямое соединение с шарико-винтовыми парами и шкивами с помощью стандартных для FANUC муфт без переходных элементов. Отсутствие шпоночного паза в спецификации вала B100 означает, что муфта полагается на зажимное соединение — что правильно для сервоприложений, где высокая частота реверса осей подачи ЧПУ делает механическое истирание проблемой для шпоночных соединений.

Системная интеграция: Сервоусилители FANUC αi

Модель A06B-0232-B100 работает в составе системы сервоусилителей FANUC αi — сервомодулей (SVM) серий A06B-6096, A06B-6114 и A06B-6117, используемых в архитектуре шкафов питания/усилителей FANUC с комбинациями PSM (модуль питания) и SVM.

При непрерывной мощности 2,2 кВт и пиковом потреблении тока 80 А двигатель работает на уровне, который находится в диапазоне одноосевых и двухосевых сервомодулей FANUC 20i и 40i. Конкретный выбор усилителя зависит от поколения системы ЧПУ, общего количества осей и мощности PSM в шкафу — параметров, определяемых первоначальной конструкцией производителя станка, а не только двигателем.

Двигатели FANUC αiS разработаны для прямого распознавания параметров: ЧПУ считывает модель двигателя с пульскодера и автоматически загружает правильные параметры усиления. В правильно сконфигурированной системе замена вышедшего из строя A06B-0232-B100 на новый блок не требует ручного ввода параметров — система повторно идентифицирует двигатель при запуске и автоматически загружает параметры привода.

Где встречается этот двигатель

Оси подачи обрабатывающих центров с ЧПУ — высокоскоростные вертикальные и горизонтальные обрабатывающие центры, где быстрые перемещения со скоростью 6000 об/мин обеспечивают быструю позицию между резами, а непрерывный крутящий момент 8 Нм поддерживает скорости подачи при агрессивных проходах обработки.

Высокоскоростные сверлильно-резьбонарезные станки — станки с оптимизированным циклом, где соотношение времени быстрого перемещения и времени резания критично для производительности обработки, а возможность оси подачи 6000 об/мин напрямую сокращает время, не связанное с резанием, на деталь.

Оси прецизионных шлифовальных станков — как привод стола, так и подача шлифовальной головки на прецизионных плоско- и круглошлифовальных станках, где сочетание высокой скорости для позиционирования и стабильного низкоскоростного крутящего момента для точных приращений подачи является определяющим требованием.

Индексация револьверной головки и оси приводов токарных центров — оси Z и X на высокоскоростных токарных станках с ЧПУ, где быстрое перепозиционирование между сменами инструмента и проходами резания является прямым параметром производительности.

Оси станков для электроэрозионной обработки проволокой и по моделям — прецизионные оси, где высокая скорость 6000 об/мин позволяет осуществлять быстрые черновые перемещения, а крутящий момент 8 Нм обеспечивает постоянную скорость и постоянную силу, необходимые для точного управления подачей при электроэрозионной обработке.

Контекст варианта A06B-0232-B100

Обозначение B100 в системе номеров деталей FANUC идентифицирует эту модель как прямой вал, стандартный, без тормоза, с пульскодером αiA 1000 конфигурацию корпуса двигателя αiS 8/6000. Другие варианты суффиксов того же двигателя включают:

• A06B-0232-B400 — с электромагнитным тормозом 24 В постоянного тока
• A06B-0232-B200 — конический вал, без тормоза
• A06B-0233-B100 — αiS 8/6000HV (система класса 400 В, питание 400/480 В)

Модель A06B-0232-B100 является стандартной конфигурацией 200 В, без тормоза, с прямым валом — наиболее часто указываемым вариантом для горизонтальных и стандартно ориентированных осей подачи ЧПУ, где не требуется удержание под действием силы тяжести и используется система усилителей 200 В.

Часто задаваемые вопросы

В1: В чем разница между A06B-0232-B100 и A06B-0233-B100?

Оба являются двигателями FANUC αiS 8/6000 с одинаковыми механическими характеристиками и характеристиками крутящего момента. Различие заключается в классе напряжения: A06B-0232-B100 является версией на 200 В, используемой с системами сервоусилителей FANUC αi класса 200 В. A06B-0233-B100 является версией HV (высокое напряжение), предназначенной для систем питания класса 400 В. Эти две версии не являются электрически взаимозаменяемыми. Всегда проверяйте класс напряжения системы сервоусилителя вашего станка перед заказом.

В2: Какой сервоусилитель FANUC совместим с A06B-0232-B100?

Модель A06B-0232-B100 совместима с сервоусилителями серии αi (SVM) от FANUC — включая серии A06B-6096, A06B-6114 и A06B-6117, в зависимости от поколения ЧПУ и конфигурации шкафа. Конкретный модуль зависит от исходной архитектуры PSM/SVM станка и количества управляемых осей. Для точного подбора усилителя обратитесь к электрической документации станка или руководству по описанию сервоусилителей FANUC αi для вашей серии ЧПУ.

В3: Требуется ли A06B-0232-B100 выполнять поиск нуля после цикла питания?

Да. Пульскодер αiA 1000 на A06B-0232-B100 является инкрементальным устройством, а не абсолютным. Данные о положении не сохраняются при отключении питания. При каждом запуске станка каждая ось должна выполнить последовательность возврата к эталону (поиск нуля) перед тем, как ЧПУ сможет принимать команды перемещения оси. Это стандартная рабочая процедура для станков FANUC, использующих пульскодеры серии αiA. Абсолютные пульскодеры FANUC (варианты αiA 64, αiA 128) сохраняют положение без поиска нуля, но являются отдельной конфигурацией номера детали.

В4: Можно ли использовать A06B-0232-B100 для замены старого серводвигателя FANUC серии α (не-i)?

Не как прямую электрическую замену. Серия αiS использует другие усилители, другой протокол интерфейса пульскодера и другие наборы параметров двигателя по сравнению с более ранней серией α (не-i). Замена двигателя αiS в системе, разработанной для более старой серии α, требует замены модуля сервоусилителя и обновления набора параметров ЧПУ. Это возможно как запланированное обновление, но не является прямой заменой. При замене вышедшего из строя двигателя αiS на другой двигатель αiS с тем же номером детали замена является прямой, без необходимости внесения изменений в систему.

В5: Что означает суффикс B100, и доступен ли вариант с тормозом?

В структуре номеров деталей серводвигателей FANUC B100 обозначает стандартную конфигурацию с прямым валом, без тормоза и с пульскодером αiA 1000. Для применений, требующих механического удержания вала при отключении питания — вертикальные оси, механизмы с нагрузкой от силы тяжести — вариант с тормозом A06B-0232-B400, который добавляет электромагнитный тормоз с питанием от постоянного тока 24 В к тому же корпусу двигателя. Питание тормоза должно быть подключено отдельно от системы усилителя.
