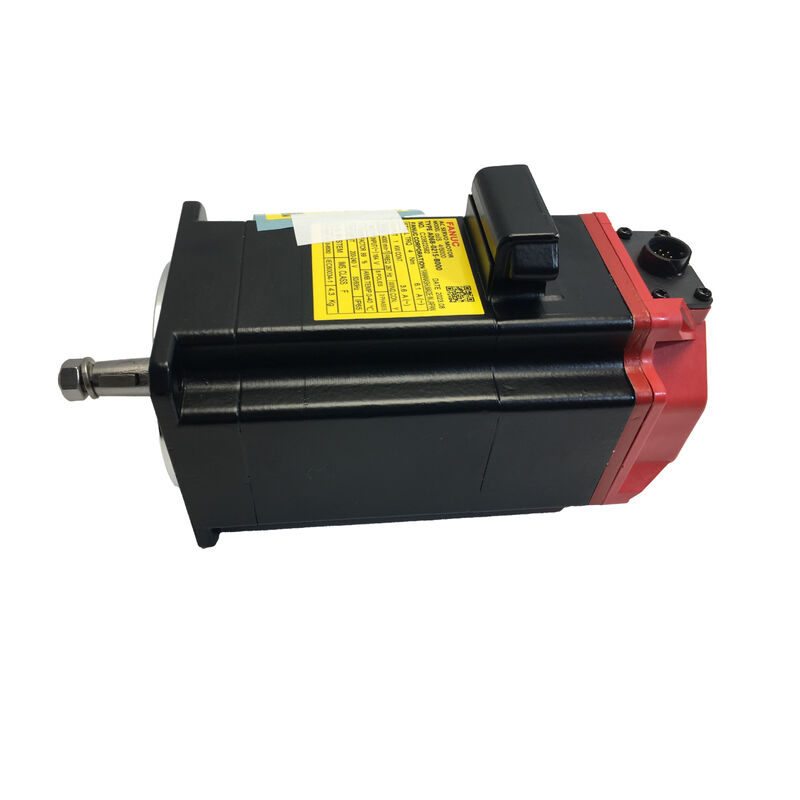

Серводвигатель Fanuc AC A06B-0215-B000

βis Series · Без тормоза · Компактный высокоточный серводвигатель для управления подачей оси ЧПУ

Двигатель, который не привлекает к себе внимания

Лучший серводвигатель в станке — это тот, о котором вы забываете после установки. Он работает. Ось держит допуск. Поверхность имеет стабильную отделку. Ошибка слежения остается плоской в течение всей смены. Никто не открывает электрический шкаф для расследования, потому что там нечего расследовать.

Это стандарт, которому соответствует Fanuc A06B-0215-B000. Это компактный серводвигатель переменного тока серии βis без встроенного тормоза — сконфигурированный для горизонтальных осей, где система привода управляет движением, а задача двигателя — выполнять его точно, повторяемо и без внесения переменных, которые контроллеру пришлось бы компенсировать.

Двигатель малого размера. Высокоцикловая нагрузка. Длительные интервалы обслуживания. Эта комбинация определяет, где будет использоваться этот двигатель, и именно для этого оптимизирована конструкция βis.

Спецификации

Что встроено в этот двигатель, что действительно имеет значение

Энкодер удерживает положение без посторонней помощи. Абсолютный последовательный энкодер на A06B-0215-B000 сохраняет положение оси при циклах питания, аварийных остановках и незапланированных отключениях — без батареи для возврата в исходное положение, без этапа поиска референсной точки при запуске. Контроллер просыпается, уже зная, где находится ось. На станке с высокой частотой циклов, работающем в три смены, устранение последовательности поиска референсной точки при каждом перезапуске станка — это реальная экономия времени.

Уплотнение вала рассчитано на реальные условия обработки. IP67 на конце вала означает, что самая уязвимая точка двигателя — там, где вращающийся вал выходит из корпуса — герметизирована от погружения в охлаждающую жидкость, а не только от брызг. В активной среде обработки, где смазочно-охлаждающая жидкость проникает в каждую щель, которую она может найти, этот рейтинг предотвращает загрязнение энкодера и преждевременный выход подшипников из строя.

Пульсация крутящего момента контролируется, а не просто указывается. Это наиболее ярко проявляется при медленных чистовых проходах. Двигатель с непостоянным низкоскоростным крутящим моментом создает неровности поверхности, которые не могут быть устранены ЧПУ — они возникают из-за физики самого двигателя. Геометрия обмотки βis обеспечивает плавную подачу крутящего момента на скоростях, которые важны для качества поверхности.

Тепловое поведение стабильно в течение смены, а не только при запуске. Класс изоляции и выбор подшипников в серии βis выбраны для непрерывной работы. Двигатель, который работает при тепловом равновесии всю смену, обеспечивает стабильное поведение оси. Тот, который постепенно нагревается и смещается, вносит ошибки позиционирования, которые действительно трудно отличить от других переменных станка.

Отсутствие тормоза означает более легкую и простую установку. На горизонтальных осях тормоз добавляет вес и проводку, не выполняя никакой функции. Конфигурация B000 устраняет его. Двигатель легче перемещать при установке, проводка в шкафу привода чище, и в конфигурации нет ничего лишнего.

Где устанавливается этот двигатель

A06B-0215-B000 — это двигатель малого размера. Его габариты подходят там, где более крупные сервоприводы не поместятся, а энкодер и архитектура привода серии βis означают, что он интегрируется в станки с управлением FANUC без проблем совместимости, которые возникают с альтернативами сторонних производителей.

На практике он наиболее последовательно встречается в четырех типах оборудования. Компактные токарные станки с ЧПУ, где управление подачей осей X и Z должно быть стабильным для тысяч деталей за смену, а абсолютный энкодер двигателя предотвращает смещение референсных точек между партиями. Небольшие вертикальные обрабатывающие центры, где ограниченное пространство для установки делает компактный корпус практическим требованием, а не просто предпочтением. Центры для нарезания резьбы и сверления, которые высокочастотно меняют направление оси и нуждаются в быстром отклике крутящего момента без накопления ошибки положения между циклами. И вспомогательные оси многоцелевых станков — поворотные столы, сменщики инструмента, индексаторы паллет — где требуется совместимость с протоколом FANUC, но применение не оправдывает размер или стоимость агрегата серии αi.

Общим для всех них является станок, который работает непрерывно, в неблагоприятной среде, с допусками, которые не оставляют места для того, чтобы двигатель был переменной.

Другой взгляд на принятие решений о покупке

Большинство решений о покупке серводвигателей в первую очередь сводятся к цене. Это понятно. Именно здесь расчет часто идет неверно.

Восстановленный агрегат по более низкой цене — это не тот же продукт, что и новый. Энкодер имеет часы наработки. Предварительный натяг подшипника мог сместиться. Изоляция обмотки прошла тепловые циклы, которые сокращают оставшийся срок службы — не до нуля, но где-то в пределах этого срока, незаметно. Ничего из этого не обнаруживается при получении. Агрегат выглядит чистым, вал вращается свободно, а упаковка может выглядеть достаточно близкой к оригиналу, чтобы быть убедительной.

Где это проявляется позже: медленное увеличение ошибки слежения оси в течение месяцев, подшипник, который начинает издавать шум, сигнал энкодера, который появляется и исчезает периодически, прежде чем стать постоянным. Все это прослеживается до начального состояния, ничего из этого не очевидно в день покупки.

Новый A06B-0215-B000 имеет нулевой накопленный износ. Подшипники в заводском состоянии. Энкодер, который никогда не работал. Полная гарантия производителя с первого дня. Для двигателя, который должен работать без присмотра внутри производственного станка в течение нескольких лет, это не абстрактные преимущества.

Примечания по установке и долгосрочному уходу

Прежде чем двигатель приблизится к станку, убедитесь, что мощность модуля усилителя βi соответствует номинальному току двигателя. Эта проверка занимает несколько минут и предотвращает несоответствие номиналов, которое вызывает сигналы тревоги с первого включения. Также проверьте физические размеры и положение разъемов по чертежу монтажа станка перед распаковкой агрегата — обнаружение несоответствия у станка стоит больше времени, чем обнаружение на стадии чертежа.

После установки диагностика, которую следует отслеживать, — это ошибка слежения оси на экране ЧПУ. Медленная тенденция к увеличению в течение недель — не резкий сигнал тревоги, а постепенное смещение — является ранним признаком износа уплотнения кабеля энкодера в установках, подверженных воздействию охлаждающей жидкости. Устранение проблемы на этой стадии означает замену кабеля. Ожидание жесткого сигнала тревоги означает незапланированную остановку производства.

Для хранящихся агрегатов правила просты: 0–40 °C, ниже 75% относительной влажности, без конденсации. Вращайте вал вручную каждые шесть месяцев, чтобы предотвратить отпечатки подшипников от статической нагрузки. Не распаковывайте до дня установки.

Часто задаваемые вопросы

В1: Существует ли версия этого двигателя со встроенным тормозом? Да. В серии βis варианты с тормозом имеют тот же базовый двигатель, но включают встроенный электромагнитный тормоз для вертикальных осей. A06B-0215-B000 не имеет тормоза и является правильным выбором для горизонтальных осей. Если ваше применение включает вертикальную ось или любую нагрузку, которую необходимо удерживать при снятии питания, следует указать вариант с тормозом.

В2: Какое приводное оборудование требуется для A06B-0215-B000? Этот двигатель предназначен для использования с сервоусилителями FANUC серий βi SVU или βi SVM. Модуль усилителя должен быть рассчитан на соответствие спецификации тока двигателя — это не та деталь, которой можно пренебрегать. Подтвердите правильное сопряжение перед заказом любого из компонентов.

В3: Может ли это заменить более ранний двигатель серии β без каких-либо других изменений? Не без некоторой проверки. Серия βis использует обновленный протокол последовательного энкодера по сравнению с оригинальной серией β, что обычно требует изменения параметров в контроллере ЧПУ после установки. Физическое расположение разъемов также может отличаться между поколениями двигателей. Относитесь к этому как к управляемой замене, а не как к прямой замене, и планируйте проверку параметров перед первым запуском оси.

В4: С какими системами ЧПУ совместим этот двигатель? A06B-0215-B000 совместим с контроллерами FANUC серий 0i-D, 0i-F, 30i, 31i и 32i при сопряжении с соответствующим усилителем серии βi. Совместимость с поколениями контроллеров за пределами этого диапазона должна быть подтверждена перед принятием решения о замене двигателя.

В5: Что следует проверить при покупке, чтобы убедиться, что агрегат действительно новый? Ищите запечатанную упаковку FANUC с неповрежденными этикетками подлинности, вал без износа или фреттинга в шпоночном пазу, а также серийный номер без предыдущей записи об обслуживании или ремонте в системе FANUC. Продавец, который может предоставить четкую документацию о происхождении нового товара, является разумной отправной точкой. Если упаковка уже была вскрыта или информация об источнике недоступна по запросу, запросите разъяснения перед приемкой агрегата.
