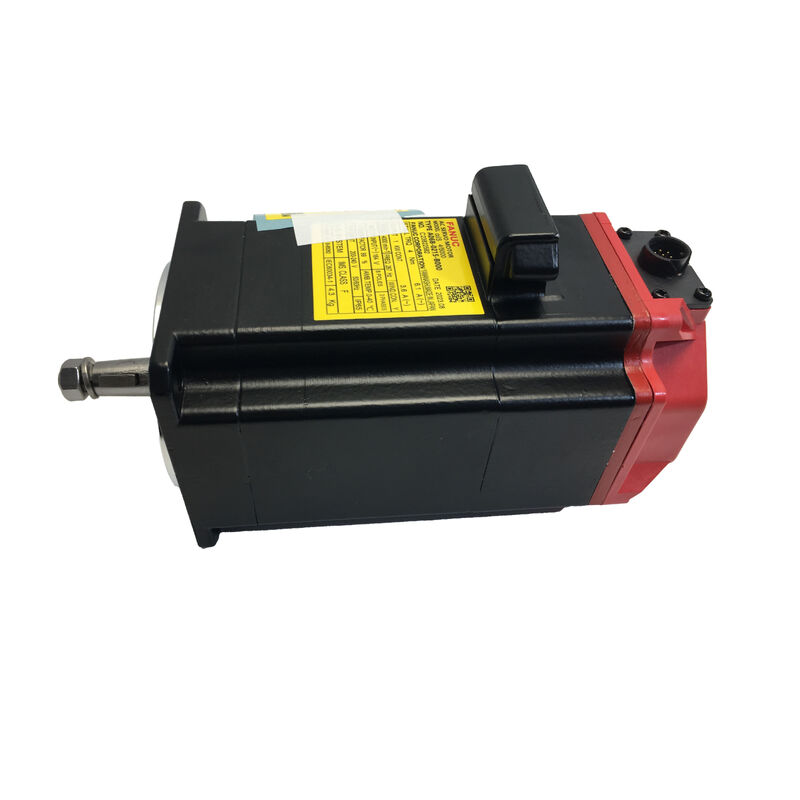

Сервомотор Fanuc AC A06B-0212-B001

βis серия · без тормоза · компактный сервомотор переменного тока для управления подачей на горизонтальной оси CNC

Последовательность - это показатель эффективности, который имеет наибольшее значение

Число пикового крутящего момента хорошо выглядит на листе данных. Что на самом деле измеряется производственной средой, это нечто другое: сохраняет ли ось свои толерантности на части 1 и части 10,000Если поверхность на последнем цикле смены совпадает с первым, если двигатель вводит переменные, CNC должен компенсировать,или молчит и позволяет системе управления делать свою работу.

Fanuc A06B-0212-B001 построен вокруг этого второго набора критериев.Он принадлежит к серии βis сервомоторов FANUC, компактного уровня линейки, которая питает станки в каждом крупном производственном секторе, и работает без интегрированного тормоза., сконфигурированный для применения на горизонтальной оси, где удержание гравитации не является частью уравнения.повторяющиеся движения, последовательно выполняемые в течение всего дня производства, подключенный непосредственно к системе привода FANUC без накладных расходов на совместимость, которые сопровождают альтернативы, не являющиеся OEM.

Спецификации

Инженерные решения, которые проявляются в производстве

Абсолютный кодировщик ∙ осведомленность о оси без инфраструктуры.Данные о местоположении хранятся непрерывно в серийном кодере, независимо от любого внешнего аккумулятора или механической системы отсчета.аварийная остановка, или перебои в питании контролер уже точно знает, где находится ось. Нет рутинного ориентирования. Нет задержки перенаправления. Следующий цикл начинается с известного, проверенного положения.

IP67 в конце вала деталь, которая определяет долговечность.В условиях активной обработки режущая жидкость не просто брызгает - она туманничает, она мигрирует и проникает в любой пробел, который обеспечивает корпус.Рейтинг IP67 на уплотнении вала является спецификацией, которая держит охлаждающую жидкость из кодировщика и подшипника полости в течение длительного периода, не только в первые недели операции.

Подача крутящего момента, которая не изменяется с скоростью.Низкоскоростной крутящий момент является характеристикой двигателя, который передается непосредственно на обработанные поверхности во время отделки.Геометрия обмотки βis контролирует эту неравномерность выхода на протяжении всего диапазона рабочих скоростейРезультатом является консистенция поверхности, которая происходит от поведения самого двигателя, а не от CNC, который должен компенсировать вокруг него.

Тепловое равновесие при непрерывной работе.Двигатель, температура которого стабилизируется в начале смены и сохраняется там, производит предсказуемое поведение оси с часа одного до часа десяти.Класс изоляции и выбор подшипника на A06B-0212-B001 выбираются для длительной работы не для машин, которые включаются и выключаются с длительными периодами охлаждения между операциями.

Размер кадра, открывающий возможности установки.Компактный βis оболочка вписывается в платформы машин, где большие сервомоторы просто не.Это не ограничение производительности, это специфические конструктивные характеристики, которые делают этот двигатель подходящим для категории машин, которые не могли бы вместить ничего большего..

Машины, на которых работает этот двигатель

Подумайте о CNC-приложениях, где двигатель питательной оси должен выполнять большое количество циклов, в относительно небольшом пространстве установки,с допустимыми допустимыми значениями, которые не позволяют двигателю быть переменной производительностиЭто профиль, на который обращается этот двигатель.

Компактные станки с ЧПУ.Управление питанием оси X и Z на поворотных центрах, работающих со средним и высоким циклом.Абсолютный кодер гарантирует, что ссылка на позиционирование не нарушается при изменениях партии и переходах смены без необходимости последовательности ориентировки между частями.

Небольшие вертикальные станки.В компактных платформах VMC доступное место для установки двигателя является серьезным ограничением.Небольшая рама βis решает проблему пространства без торговли с спецификацией кодера или совместимостью приводов, от которых зависит система управления FANUC.

Центры бурения и добычи.Ось питания на центре нажатия непрерывно меняет направление в течение всего дня производства.Низкая инерция и быстрый ответ на крутящий момент являются характеристиками двигателя, которые сохраняют постоянство времени цикла и предотвращают накопление ошибок положения в циклах.

Вторичные и вспомогательные оси.Окружающие столы, механизмы для смены инструментов, системы удаления щелочей и механизмы расположения поддонов на многопроцессных машинах нуждаются в совместимости с протоколом FANUC и надежном расположении;но не требуют физического размера или мощности двигателя αi-серииСерия βis является правильным уровнем для этих ролей, а A06B-0212-B001 находится в компактном конце.

Что не так с вторичным рынком и сколько это стоит

Использованные, отремонтированные и переработанные сервомоторы FANUC продаются на рынке в больших количествах.Значительная доля этого не , представленные рядом с новыми запасами таким образом, чтобы отличие было легко упустить.

Практическая проблема заключается не в ценовой разнице, а в информационном пробеле.Сколько тепловых циклов прошла изоляция обмоткиЭта информация не отображается на внешней стороне двигателя, она отображается позже, в производстве.как постепенно увеличивающаяся ось после ошибки, перерывной сбой кодера, или шум подшипника, который развивается месяцы в эксплуатации.

Начиная с нового A06B-0212-B001 устраняет эту неопределенность.Полная гарантия OEM с даты установкиДвигатель будет работать внутри машины, без присмотра, годами.

Контрольный список установки и руководство по обслуживанию

Перед тем, как двигатель будет на станке:Сравните рейтинг модуля усилителя с текущей спецификацией двигателя.и решать его в кабинете привода стоит больше времени, чем ловить его на стадии планирования. Also verify shaft dimensions and connector positions against the machine mounting drawing — dimensional assumptions between βis generations have caused installation problems that a drawing check would have prevented.

При первом включении:Подтвердите, что обратная связь кодера чистая, следующая ошибка находится в пределах спецификации,и диск не сообщает никаких сбоевЭто занимает несколько минут и устанавливает базовую линию для сравнения во время будущих проверок обслуживания.

Во время производства:Периодически отслеживать ось после ошибки с помощью диагностического экрана CNC.Медленная тенденция к росту в течение нескольких недель, а не внезапная сильная тревога, является характерным ранним предупреждением о деградации уплотнения кабеля кодера в среде, подверженной воздействию охлаждающей жидкости.На этом этапе, исправление является замена кабеля запланирован в запланированное окно обслуживания.

Для хранимых единиц:Поддерживать температуру хранения от 0 до 40 °C, относительную влажность ниже 75%, без конденсации.Поворачивать вал вручную каждые шесть месяцев, чтобы предотвратить подшипник brinelling под устойчивой статической контактной нагрузкиХраните устройство в оригинальной упаковке до дня установки.

Часто задаваемые вопросы

Вопрос 1: Содержит ли A06B-0212-B001 встроенное торможение?No. Суффикс B001 обозначает конфигурацию без тормозов. Этот мотор предназначен для использования на горизонтальной оси, где не нужно механически удерживать груз при отключении питания.Приложения с вертикальными осями или при условиях тяжести требуют варианта с тормозами в серии βis ∙ A06B-0212-B001 не является правильной спецификацией для этих случаев использования..

Вопрос 2: Какой усилитель нужен для работы этого двигателя?A06B-0212-B001 предназначен для использования с сервоусилителями серии FANUC βi SVU или βi SVM.Мощность модуля усилителя должна соответствовать номинальному току двигателяЭто одна из самых часто пропускаемых проверок и наиболее надежно отвечает за сигнализацию при первом запуске.

Вопрос 3: Будет ли этот двигатель работать в качестве замены для более раннего блока β-серии?Серия βis использует обновленный протокол серийного кодера по сравнению с оригинальной β-серией, который требует изменения параметров CNC после установки.Физические положения соединителей также могут отличаться между поколениями двигателей.. Проверьте соответствие и запланируйте пересмотр параметров перед запуском оси. Не предполагайте обратную совместимость из общего имени серии.

Вопрос 4: Какие системы FANUC CNC поддерживают этот двигатель?A06B-0212-B001 совместим с контроллерами серии FANUC 0i-D, 0i-F, 30i, 31i и 32i в паре с соответствующим сервоусилителем серии βi.Совместимость должна быть подтверждена независимо, прежде чем указывать этот двигатель..

Вопрос 5: Как я могу проверить, что устройство является новым перед покупкой?Новые устройства прибывают в герметизированной упаковке FANUC с нетронутыми этикетками подлинности, валом, который не показывает износ или контактную маркировку на клавиатуре, и серийным номером без предыдущей истории обслуживания.Попросите продавца подтвердить новое состояние запасов в письменной форме и предоставить документацию о поставках, если это потребуется.Если упаковка была открыта или данные о происхождении не доступны, это требует уточнения до завершения покупки.
