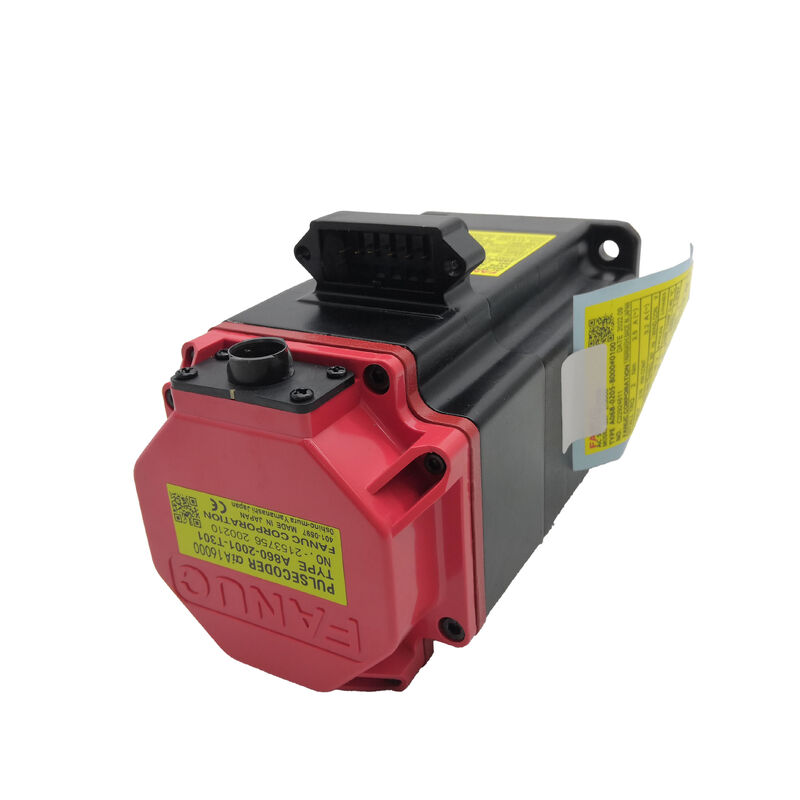

Новый Fanuc A06B-0205-B000 ¢ αiF 2/5000 компактный сервомотор переменного тока, коренный вал, без тормоза, абсолютный импульсный кодер A1000

Обзор продукции

Номер части:A06B-0205-B000

Состояние:Новый

Также ищут:A06B0205B000, Fanuc A06B-0205-B000, FANUC A06B0205B000

Модель двигателя:αiF 2/5000

Классификация:Fanuc Alpha iF серии AC бесбрюшевой сервомотор 2 Нм крутящий момент, 5000 оборотов в минуту Максимальная скорость, конический вал с ключом, без тормоза, абсолютный импульсный кодер A1000, IP65

Новый запас ∙ Почему он важен для этого двигателя

A06B-0205-B000 перечислен здесьновыеДля двигателя, который живет на точной оси CNC и переносит обратную связь положения машины в свой импульсный кодер,Разница между новым и отремонтированным не только косметическая..

Новый корабль A06B-0205-B000 с заводскими подшипниками на нулевых часах, кодер, выровненный и калиброванный на заводе Fanuc,уплотнения, которые никогда не подвергались воздействию охлаждающей жидкости или загрязнению, и коническая геометрия вала грунтована по спецификациям Fanuc без использования.Для машин, работающих по производственным расписаниям, где надежность является бизнес-ограничением, а непланированные простои имеют реальную стоимостьНачинать с нового двигателя - это правильная инвестиция.

Технические спецификации

αiF 2/5000 ¢ Маленький кадр, высокая скорость, реальная мощность

Некоторые машины не нуждаются в восьми ньютоновых метрах крутящего момента, им нужен двигатель, который физически компактный, отзывчивый,и быстрый один, который вписывается в механическую оболочку конструктор машины выделил, доставляет то, что нагрузка фактически требует, и движется достаточно быстро, чтобы не стать узким горлом времени цикла.

Для этого и был разработан αiF 2/5000.

Два ньютон-метра крутящего момента на стойкеохватывает требования к длительной нагрузке легких CNC-осей: небольшие сборки головки шпинделя, вспомогательные Z-накопители на поворотных центрах, компактные приводы журналов инструментов,и вспомогательных осей позиционирования, где масса нагрузки низкая и первичное требование точное., повторяемое позиционирование на скорости.3 Nm maximum torque available during acceleration transients gives the axis real dynamic performance — the ability to reach speed quickly on short-stroke moves — even though the sustained torque rating is modest.

Максимальная скорость 5 000 оборотов в минутуДля 5мм шарового винта в прямом соединении номинальная скорость 4000 оборотов в минуту дает 20 м/мин линейного пересечения.Это достаточно быстро для производительного быстрого прохождения на компактных машинах без какого-либо промежуточного сокращенияВысокая максимальная скорость позволяет этому маленькому двигателю покрывать оси, которые физически не могут вместить более крупный двигатель, но все же нуждаются в значительной производительности прохождения.

00,75 кВт при 96% коэффициенте мощности.Мотор потребляет меньше реактивного тока, чем дизайнеры панелей большинства машин, что помогает в бюджетировании энергии панели и уменьшает тепло, генерируемое в цепочке поставок привода.

Без тормоза: правильная конфигурация для большинства горизонтальных осей

Суффикс B000 подтверждает отсутствие электромагнитного тормоза.Это не упущение, это правильная спецификация для большинства приложений, где используется A06B-0205-B000.

Позиция в состоянии покоя поддерживается сервоблоком сервоусилителя Fanuc αi.000При счете 1000 оборотов усилитель непрерывно подает коррекционный ток для поддержания углового угла вала.На горизонтальных осях и осях, где нет силы тяжести в направлении вращения валаВ результате, этот ход является надежным и точным, вал не дрейфует, а регистр позиций CNC остается точно на заданной координате.

Практическое преимущество конфигурации без тормозов по каждой оси, установленной таким образом.отсутствие синхронизации тормозной катушки в последовательности запуска CNCДля машины с несколькими маленькими сервоосями, для машины с несколькими маленькими сервоосями, для машины с несколькими маленькими сервоосями, для машины с несколькими маленькими сервоосями, для машины с несколькими маленькими сервоосями.Эти упрощения имеют значение как для первоначальной установки, так и для обслуживания на протяжении всей жизни..

Если ось вертикальна или несет компонент гравитационной нагрузки в направлении вращения вала, сервоблокировка не является адекватной при сервовыключении.Для этих применений необходим тормозный двигатель A06B-0205-B300 (24V тормоз), конический вал) или A06B-0205-B400 (24V тормоз, прямой гладкий вал) в пределах одного и того же семейства αiF 2/5000.A06B-0205-B000 правильно и достоверно указан для горизонтальных и симметрично загруженных осей.

Конечный вал с ключом: точность с первой установки

Каждый новый A06B-0205-B000 от Fanuc поставляется с высокоточным коническим валом и ключом.И он получает этот статус благодаря свойствам, которые имеют значение на протяжении всего срока службы двигателя..

Конус - это точно обработанный угол конуса на конце вала двигателя.коническая геометрия автоматически сосредотачивает узел ∙ оси вала двигателя и приводной оси выстраиваются на узкую допустимую величину без ручной настройкиКлюч в совпадающих ключевых слотах передает крутящий момент механически через сечение ключа, а не через трение.Пиковый крутящий момент 3 Нм передается через это положительное механическое соединение, который не ослабевает при вибрации, не требует повторного затягивания и не разрушается при тепловом цикле.

На новом двигателе, коническая геометрия гарантирована спецификациям Fanuc.Это одно из основных отличий между новым и обновленным двигателями - конический вал, который несколько раз снимали и устанавливали., или который был отремонтирован с помощью вала после физического повреждения, может не иметь той же геометрии.Новый A06B-0205-B000 начинает установку с геометрии сцепления именно там, где Fanuc намеревался быть.

Альфа и А1000 импульсный кодер: абсолютное преимущество в повседневной продукции

Каждый A06B-0205-B000 имеетСерийный абсолютный импульсный кодер Alpha i A1000 1,000, 000 импульсов за обороты, сохраняемых в случае отключения запасной батареи в сервоусилителе Fanuc αi.

На новом моторе кодер A1000 выстроен и калиброван на фабрике.Выравнивание кодера зависит от качества процесса выровнения и оборудования объекта реконструкции.Начиная с нового A06B-0205-B000 означает, что кодировщик соответствует заводскому стандарту Fanuc, а не его приближению.

Операционный эффект абсолютного кодера одинаков независимо от состояния двигателя: когда CNC включается после запланированного отключения, после отключения питания,после сигнализации координата оси устанавливается немедленно без каких-либо движенийДля машин, которые циркулируют между сменами, это означает более быстрый перезапуск.это означает, что ось возобновляется с точной позиции остановки без контролируемой рутины ориентации, которую требуют инкрементальные кодеры.

В 1 час.000, 000 счетов за обороты, разрешение позиционной петли составляет 5 нанометров за счёт на 5 мм питч шаровой винт.что обеспечивает субмикронов повторяемость точности машины построены вокруг.

Запасная батарея в усилителеЗаменяйте его, когда Fanuc CNC выпускает сигнализацию от аккумулятора, когда батарея исчерпана, перезагружает счетчик и заставляет цикл самонастройки.

A06B-0205 Семья: понимание вариантов

Серия A06B-0205 охватывает весь диапазон конфигураций αiF 2/5000:

B000 - это чистая база: конический вал, без тормозов, абсолютный кодер.Правильный выбор для горизонтальных осей на машинах с 24V тормозным питанием на месте для других осей ¢ B000 упрощает панель на каждой оси, которая не нуждается в тормозе.

Совместимые усилители и системы CNC

A06B-0205-B000 работает сСервоусилители серии Fanuc αi (αiSV)В частности,αiSV 4для уровня мощности этого мотора 0,75 кВт / 2 Нм. Совместимые платформы CNC включаютFanuc серии 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B и 32iНе совместима с усилителями серии α или αC первого поколения или с приводами серии Fanuc β.

При установке A06B-0205-B000 в качестве замены проверяется, что параметры оси CNC соответствуют записи типа двигателя αiF 2/5000 в базе данных параметров сервоуправления Fanuc.Несоответствие параметров приводит к нестабильной производительности серво или сбоям усилителя при запускеНа новых двигательных установках the motor type detection available on more recent CNC versions may populate parameters automatically from the A1000 pulse coder data — verify the result against the expected configuration before proceeding to production.

Типичные применения

Вспомогательные и вспомогательные оси питания станков CNC.Вторичные Z-направления, приводы Y-оси на компактных центрах поворота и вспомогательные оси позиционирования на многозадачных машинах, где нагрузка легкая, а ось вписывается в бюджет 0,75 кВт / 2 Нм.

Компактные наконечники для сверления и питания центра обработки.Двигатели X, Y и Z на небольших центрах бурения, рабочих столах и компактных 5-осевых машинах, где ограничения пространства и требования к нагрузке соответствуют возможностям αiF 2/5000.

Ротационный инструментальный журнал и приводы механизма ATC.Приводы для индексации журналов инструментов, проходные оси рук ATC и приводы цепочки инструментов в центрах обработки с ЧПУ, где масса и нагрузка механизма соответствуют диапазону крутящего момента 2 Нм.

Центр поворота с несколькими осями - ось С и расположение инструмента в режиме действия.C-оси позиционирующие приводы и живые оси ориентации инструмента на центрах CNC-обработки, где высокая скорость и абсолютный кодер αiF 2/5000 соответствуют кинематическим требованиям оси.

Робот Fanuc и вспомогательные приводы позиционирования.Вторичные приводы оси на роботах Fanuc и программируемых позиционерах, где размер αiF 2/5000, скорость и совместимость αi соответствуют механическим и управляющим требованиям соединения.

Частые вопросы

Вопрос 1: Почему вы выбрали новый A06B-0205-B000 вместо отремонтированного устройства?

Новый двигатель гарантирует заводские оригинальные часы подшипников (ноль), заводский настрой и калиброванный кодер A1000, заводскую спецификацию конической геометрии вала и оригинальную целостность уплотнения.Качество отремонтированных двигателей варьируется в зависимости от процесса реконструкции , метод выравнивания кодера и стандарты инспекции вала различаются у разных поставщиков.Для точной оси CNC, где выравнивание кодера напрямую влияет на точность позиционирования и состояние подшипника определяет, когда произойдет следующий сбойЕсли бюджет является основным ограничением, а источник реконструкции известен и заслуживает доверия, то может быть приемлемым качественный отремонтированный блок;для критических производственных осей, новым является выбор с более низким риском.

Вопрос 2: Требуется ли A06B-0205-B000 цикл самонаведения каждый раз, когда запускается CNC?

Нет.Alpha i A1000 - это серийный абсолютный кодер√ он сохраняет положение вала с несколькими поворотами в случае отключения питания с помощью резервного аккумулятора в сервоусилителе Fanuc αi.координаты оси устанавливаются немедленно без каких-либо движений осиНе требуется цикл обратного отсчета. Это существенное эксплуатационное преимущество по сравнению с двигателями инкрементального кодера (такими как вариант B001).которые требуют самонаведения при каждом включении и после каждого восстановления сигнализации.

Q3: Какие усилители Fanuc и системы CNC совместимы?

В A06B-0205-B000 требуетсяСервоусилители серии Fanuc αi (αiSV 4)Компатибельные платформы CNC включаютFanuc серии 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i и 31iОн не совместим с усилителями α или αC первого поколения или с приводами серии β.Всегда проверяйте, что параметры оси CNC установлены на тип двигателя αiF 2/5000 из базы данных параметров Fanuc до ввода в эксплуатацию.

Вопрос 4: Может ли этот двигатель использоваться на вертикальной оси без тормоза?

На вертикальной оси или любой оси, на которой гравитация действует в направлении вращения вала, двигатель должен иметь тормоз, но у B000 его нет.Сервозамок держит положение только в то время как усилитель питается и активен. Любое событие, при котором отключается сервоснабжение E-stop, сбой усилителя, отключение сети или запланированное отключение A06B-0205-B300(конечный вал, 24В пружинный тормоз, абсолютный кодер A1000) в пределах одного и того же семейства αiF 2/5000.

Q5: Какова максимальная номинальная скорость и когда она может быть использована?

Вноминальная скорость - 4000 оборотов в минуту.- скорость, при которой гарантируется непрерывная номинальная мощность 0,75 кВт.Максимальная скорость - 5000 оборотов в минуту., доступный в области ослабления поля постоянной мощности выше номинальной скорости, где доступный крутящий момент уменьшается с увеличением скорости.000 оборотов в минуту возможно на осях с легкой нагрузкой, где потребность в крутящем моменте при более высоких скоростях остается в пределах сниженной мощности двигателя в этой рабочей точке. Для рабочих циклов по оси, включающих длительную работу с оборотом более 4000 оборотов в минуту,проверять кривую крутящего момента и скорости по отношению к требованиям к нагрузке, прежде чем полагаться на работу с выше номинальной скоростью для фаз обработки производства;.
