Новый серводвигатель Fanuc A06B-0205-B001 серии α для существующих ЧПУ-платформ и надежная замена оси

FANUC · СЕРВОДВИГАТЕЛЬ ПЕРЕМЕННОГО ТОКА · СЕРИЯ α · НОВЫЙ БЛОК

Что вы видите

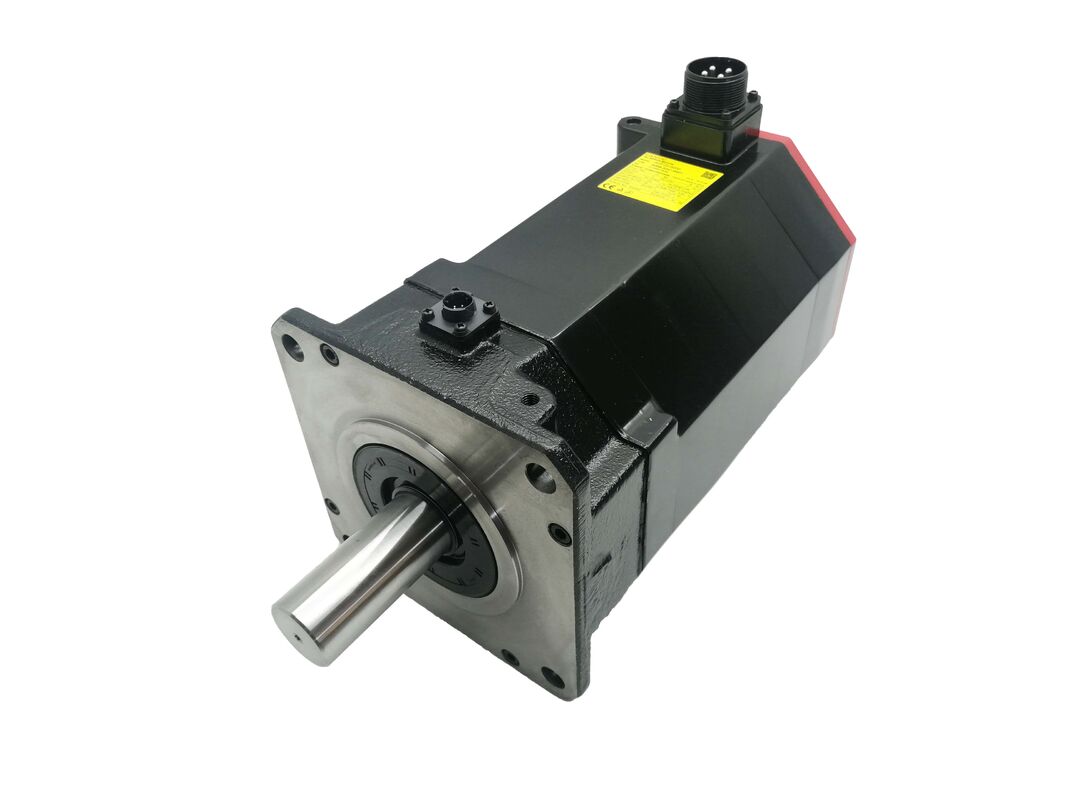

Fanuc A06B-0205-B001 — это бесщеточный серводвигатель переменного тока серии α от Fanuc — поколение серводвигателей Fanuc, которое определило платформу серводвигателей переменного тока компании в широком спектре производства станков с ЧПУ. Этот список представляет собойновый блок: не восстановленный, не отремонтированный, не пересобранный из бывшего в употреблении сердечника. Новый складской остаток в оригинальном заводском состоянии, с полной механической и электрической целостностью, которую это подразумевает.

Это различие имеет реальный вес в мире технического обслуживания. Двигатели серии α являются зрелыми компонентами по любым меркам — машины, для которых они были разработаны, работают годами, иногда десятилетиями. Когда двигатель выходит из строя на этом оборудовании, решение о замене сводится к простому вопросу: хотите ли вы блок с неизвестной историей обслуживания или тот, который никогда не устанавливался? Для критически важных производственных машин, где незапланированные простои дорого обходятся, ответ обычно очевиден.

Суффикс B001 определяет спецификацию энкодера и конфигурацию разъема этого блока. Он определяет, какие кабели подключаются, какие усилительные модули совместимы и устанавливается ли двигатель непосредственно в машину без модификации проводки. Полный номер детали — базовая модель и суффикс B001 вместе — является спецификацией. Ни один из элементов не является деталью, которую можно приблизительно подобрать при поиске замены.

Основные характеристики

Серия α: ее место в истории Fanuc и вашей стратегии обслуживания

Разработка серводвигателей Fanuc прошла через несколько distinct поколений — от ранних серводвигателей постоянного тока через переход к переменному току и к текущим платформам αi и βi. Серия α представляет собой поворотную главу в этой истории: это была первая полностью зрелая линейка серводвигателей переменного тока Fanuc, масштабно развернутая в мировом производстве станков с ЧПУ с конца 1980-х до 1990-х и 2000-х годов.

Машины, построенные на основе двигателей серии α, теперь находятся в середине срока службы. Некоторые прошли капитальный ремонт шпинделя, модернизацию системы управления и несколько циклов профилактического обслуживания. Многие по-прежнему прибыльно производят детали — инструментальные цеха, субподрядные механические производства и предприятия по производству автомобильных компонентов имеют оборудование этой категории. Замена функциональных машин, которые по-прежнему сохраняют допуски, не всегда является экономически рациональным выбором, особенно когда альтернативой являются капитальные затраты, конкурирующие с другими приоритетами.

Для этих машин запас новых двигателей серии α — это не любопытство, а практический ресурс для обслуживания. Новый A06B-0205-B001 устанавливается в машину так же, как и оригинал: правильный номер детали, правильный интерфейс энкодера, правильная геометрия разъема, адаптация не требуется.

Три фактора определяют рабочие характеристики двигателя серии α в эксплуатации:

Архитектура обратной связи по импульсному кодеру. Серия α использует импульсный кодер Fanuc для обратной связи по положению — цифровой энкодер, который передает данные о положении на сервоусилитель серии α. Это другая архитектура энкодера, чем у последовательного энкодера, используемого в сериях αi и βi, и это различие не является косметическим. Протокол сигнала импульсного кодера, тип разъема и спецификация кабеля — все это специфично для серии α. Они не подключаются к усилителям αi или βi без преобразовательного оборудования, поэтому соответствие поколения двигателя поколению усилителя имеет значение при любом решении о замене или закупке.

Проверенный профиль надежности. Серия α накопила огромную историю обслуживания в мировом производстве. Ее режимы отказа, интервалы обслуживания и процедуры восстановления хорошо документированы. Для инженеров по техническому обслуживанию, управляющих парком машин Fanuc серии α, характеристики отказов этих двигателей являются известными величинами, что упрощает как планирование профилактического обслуживания, так и диагностику после отказа.

Состояние нового блока — без истории обслуживания, без износа. Восстановленный двигатель хорош настолько, насколько хорош проведенный ремонт. Замена подшипников, состояние энкодера, целостность изоляции обмоток — все это результаты процесса восстановления, а не гарантии. Новый блок не имеет этих неопределенностей. Подшипники имеют нулевое время наработки. Энкодер никогда не подвергался термическим циклам или вибрации в эксплуатации. Обмотки не подвергались воздействию загрязнений или частичных тепловых нагрузок. Для применений, где приоритетом является надежность возврата в эксплуатацию, новое состояние — это очевидный выбор.

Совместимость системы и архитектура

A06B-0205-B001 работает в архитектуре сервопривода Fanuc серии α. Он подключается к модулям сервоусилителя серии α — усилителям предыдущего поколения, которые соответствуют интерфейсу импульсного кодера и спецификации разъема питания двигателя серии α.

Граница совместимости между серией α и текущими платформами αi/βi является четкой на уровне усилителя. Импульсный кодер двигателя серии α несовместим напрямую с усилителями αi или βi, которые используют последовательный протокол энкодера Fanuc. Подключение двигателя серии α к усилителю текущего поколения не является допустимой конфигурацией без преобразовательного оборудования энкодера — это изменение системы, а не замена компонента.

Для машин, где сервоусилитель серии α исправен, а двигатель вышел из строя, поиск нового A06B-0205-B001 является правильным путем обслуживания. Для машин, где вышли из строя как двигатель, так и усилитель, или где уже запланирована модернизация системы управления, объем работ расширяется до полной замены системы привода — другого проекта с другими инженерными требованиями.

Семейства контроллеров, работающих с сервосистемами серии α, включают: Старые варианты ЧПУ-контроллеров Fanuc Series 0, Series 15, Series 16 и Series 18, сконфигурированные с модулями сервоусилителей серии α. Конкретное сочетание контроллера и усилителя в данной машине определяется оригинальной конструкцией производителя машины — подтвердите тип модуля усилителя из электрической документации машины перед заказом запасного двигателя.

Типичные применения машин

A06B-0205-B001 используется в широком спектре станков с ЧПУ, построенных на сервосистемах Fanuc серии α в годы производства этой платформы:

• Основные оси подачи станков с ЧПУ — X, Y, Z
• Оси продольной и поперечной подачи токарных станков с ЧПУ
• Оси подачи горизонтально-расточных и фрезерных станков
• Оси перемещения стола и поперечной подачи шлифовальных станков с ЧПУ
• Оси зубофрезерных и зубошлифовальных станков с ЧПУ
• Оси вращения и линейного позиционирования на автоматических линиях
• Оси больших фрезерных станков с ЧПУ и плазменных резаков
• Оси вращения и наклона пятиосевых обрабатывающих центров
• Автоматизация смены паллет и обработки заготовок

Почему состояние имеет значение при поиске устаревших двигателей

Рынок двигателей серии α работает в различных состояниях — на складе есть новые остатки, восстановленные, отремонтированные и бывшие в употреблении снятые блоки. Понимание того, что вы на самом деле покупаете, имеет значение:

Новый складской остаток (это объявление): Заводской блок, никогда не устанавливался, в оригинальном состоянии. Полная механическая и электрическая целостность. Нет истории обслуживания. Правильный выбор, когда надежность возврата в эксплуатацию является основным требованием, а бюджет позволяет.

Восстановленный: Бывший в употреблении сердечник, восстановленный до рабочего состояния. Качество значительно варьируется в зависимости от восстановителя. Восстановление от авторитетного центра с документированной заменой подшипников, проверкой энкодера и тестированием производительности является законным вариантом. Восстановление без документации о том, что было заменено, — это азартная игра.

Отремонтированный: Вышедший из строя блок с устраненными конкретными неисправностями. Может не устранять скрытый износ, который не был непосредственной причиной отказа. Подходит для ситуаций с ограниченным бюджетом, когда объем ремонта четко определен и задокументирован.

Бывший в употреблении снятый блок: Снят с машины, состояние неизвестно. Подходит только тогда, когда ничего другого нет, а риск раннего отказа приемлем для данного применения.

Для критически важной оси производства на машине, где простои дорого обходятся, новое состояние устраняет неопределенность, присущую другим категориям.

Практическое руководство по замене

Соответствие номера детали — первый приоритет. Суффикс B001 является функциональной спецификацией — тип энкодера и конфигурация разъема. Двигатель с другим суффиксом, установленный в машине, проводка которой рассчитана на B001, будет иметь несоответствие разъемов, неправильный сигнал энкодера или оба варианта. Перед покупкой подтвердите полный номер детали с заводской таблички вышедшего из строя двигателя.

Сделайте резервную копию параметров перед началом работы. Параметры ЧПУ-контроллера — пределы перемещения оси, настройки ускорения, значения ограничения крутящего момента, компенсация люфта — хранятся в контроллере, а не в двигателе. Сделайте резервную копию полного набора параметров перед снятием вышедшего из строя двигателя. Восстановление параметров из текущей резервной копии после замены двигателя — это десятиминутная задача. Реконструкция их по документации — нет.

Осмотрите кабельные сборки. На машинах, где оригинальный комплект кабелей двигателя проработал десять или более лет, при замене двигателя следует проверить изоляцию кабелей энкодера, контакты разъемов и непрерывность экрана. Неисправности энкодера, вызванные кабелем на только что установленном новом двигателе, являются неприятным сценарием диагностики, которого полностью позволяет избежать проактивная проверка кабеля во время плановой замены.

Проверьте работу оси перед возвращением в производство. После установки и восстановления параметров вручную прогоните ось по всему диапазону перемещения на низкой скорости перед переходом к автоматической работе. Подтвердите правильное направление, плавное движение и отсутствие сигналов тревоги по обратной связи по положению. Краткая ручная проверка занимает несколько минут; она выявляет ошибки проводки и несоответствия параметров до того, как они вызовут сбой машины или столкновение во время автоматического цикла.

Часто задаваемые вопросы

В1. С каким сервоусилителем совместим Fanuc A06B-0205-B001?

Он предназначен для использования с модулями сервоусилителей Fanuc серии α. Двигатель серии α использует интерфейс импульсного кодера, который специфичен для поколения усилителей серии α и несовместим напрямую с усилителями Fanuc серий αi или βi, которые используют другой последовательный протокол энкодера.

В2. В чем преимущество покупки нового блока по сравнению с восстановленным?

Новый блок никогда не устанавливался и не подвергался эксплуатационным нагрузкам — подшипники, энкодер и обмотки находятся в заводском оригинальном состоянии без накопленного износа или истории обслуживания. Восстановленный блок был пересобран из бывшего в употреблении сердечника, и качество полностью зависит от процесса восстановления. Для критически важных осей производства, где важна надежность возврата в эксплуатацию, новое состояние устраняет неопределенность, присущую восстановленным блокам.

В3. Можно ли использовать A06B-0205-B001 с сервоусилителем Fanuc αi или βi текущего поколения?

Не как прямую замену. Интерфейс импульсного кодера серии α и интерфейс последовательного энкодера αi/βi архитектурно различны. Подключение двигателя серии α к усилителю текущего поколения без преобразовательного оборудования энкодера не является поддерживаемой конфигурацией. Если требуется замена как двигателя, так и усилителя, правильный путь — это полная модернизация системы привода, а не установка смешанного поколения.

В4. Взаимозаменяем ли суффикс B001 с другими вариантами суффикса B0xx той же базовой модели?

Нет. Суффикс определяет тип энкодера и конфигурацию разъема. Различные коды суффиксов в рамках одной базовой модели могут иметь несовместимые геометрии разъемов или спецификации импульсного кодера. Всегда подтверждайте и заказывайте по точному полному номеру детали с заводской таблички оригинального двигателя.

В5. Что следует сделать после установки запасного двигателя перед возвращением машины в производство?

Восстановите параметры оси ЧПУ-контроллера из резервного файла, сделанного до снятия двигателя. Затем вручную прогоните ось по всему диапазону перемещения на низкой скорости подачи, подтвердив правильное направление движения, плавность хода и отсутствие сигналов тревоги, связанных с энкодером. Завершите эту ручную проверку успешно перед переключением машины на автоматический режим работы.
