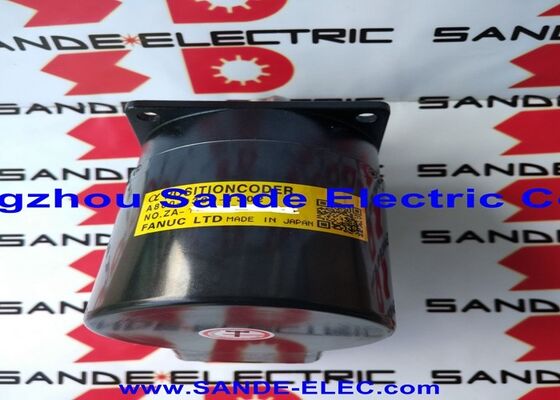

Использованный Fanuc A860-2109-T302 Alpha i Series Кодер позиции шпинделя, 10 000 оборотов в минуту, 68 мм фланц

Обзор продукции

Номер части:A860-2109-T302

Также ищут:А8602109T302, Fanuc A860-2109-T302, FANUC A8602109T302

Тип продукции:Кодер позиции шпинделя серии Alpha i (внешний кодер шпинделя)Состояние:Используется

Замены / Замены:A860-0309-T302

Классификация:Fanuc Alpha i Series высокоскоростной кодировщик обратной связи спинлов с частотой 10000 оборотов в минуту, 68 мм квадратный фланц, 50 мм центральный отверстий, 17-контактный интегрированный разъем

Что на самом деле такое эта часть

Перед заказом необходимо уточнить один момент: A860-2109-T302 являетсякодировщик позиции шпинда- внешний вращающийся кодер, установленный на шпинделе машины для передачи данных о положении и скорости обратно в Fanuc CNC.Это самостоятельный блок кодера, который болты к носу шпинделя или шпинделя корпуса, соединяется непосредственно с валом шпинделя через 50-мм центральное отверстие и передает обратную связь по вращению в режиме реального времени в систему управления CNC через 17-конечный разъем.

Кодировщики позиции шпинделя используются на станках с ЧПУ, в центрах обработки и многоосевых машинах, где ЧПУ требует точного углового положения шпинделя для жесткого нажатия,Контроль контура Cs (шпиндель по оси C)Без функционирующего кодера шпинделя эти операции недоступны - CNC не может контролировать ориентацию шпинделя или угловое положение, только скорость.

A860-2109-T302 - этоЗамена серии Alpha iдля более старого A860-0309-T302.Две части функционально взаимозаменяемы на совместимых машинах .

Технические спецификации

Почему отзывы о положении шпинделя важны

CNC шпиндель без обратной связи позиции является компонентом с одним трюком, он может быть командован на скорость, и он будет работать на этой скорости,но управление не имеет понятия, где вал шпинделя на самом деле в любой моментЭто ограничение исключает значительную часть того, что ожидается от современных станков с ЧПУ.

Строгое прослушиваниетребует, чтобы шпиндель поддерживал точную угловую-линейную синхронизацию с осью Z во время цикла нажатия.спинд должен вращаться со скоростью, точно соответствующей скорости подачи и продольному расстоянию нити.. Любая ошибка углового положения приводит к ошибке наклона в нитке или сломанному крану. Кодер положения шпинделя обеспечивает угловую обратную связь, которая делает эту синхронизацию возможной; без негожесткое нажатие не доступно, и машина возвращается к держателям плавающих кранов с их присущими ограничениями точности наклона.

Резание нитей на токарных станках— single-point threading — depends on the spindle position coder identifying a reference angular position (the thread-start pulse) each revolution so the cutting tool engages at exactly the same angular position every passМногозапускные нити и точные Acme или подпорные нити требуют этой синхронизации на нескольких проходах.A860-2109-T302 предоставляет ссылку на положение по обороту, используемый CNC для этой функции.

Cs управление контурой√ шпиндель, работающий как управляемая ось С для фрезерных и контурных операций на поворотных центрах и многозадачных машинах √ требует, чтобы шпиндель вел себя как сервоось.Угловое положение должно быть заказано, удерживается и интерполируется с линейными осями.Кодер положения шпинделя перекрывает разрыв между приводом шпинделя и двигателем интерполяции оси CNC.

В10,000 оборотов в минуту максимальная скорость, A860-2109-T302 охватывает полный диапазон скоростей высокопроизводительных станков обработки и вращательных станков.Большинство производственных CNC шпинделей, которые используют внешний кодер положения этого типа, работают с пиковыми скоростями от 6 до,000 и 12 000 оборотов в минуту A860-2109-T302 удобно находится в этом диапазоне, предоставляя действительные данные обратной связи от контура оси С с низкой скоростью при почти нулевых оборотах в минуту через максимальную скорость удаления металла.

Используемое условие

Этот A860-2109-T302 являетсяиспользуемая единицаЭто ясно указано, потому что это имеет значение, когда компонент, о котором идет речь, обеспечивает обратную связь с шпинделем CNC, от которого зависит точность набора и нажатия.

Использованные кодировщики шпинделей имеют достойное место на рынке вторичных продуктов.В правильно работающем кодере нет механизма износа, который снижает его разрешение или точность с течением времениНеисправность используемых кодеров заключается в физическом состоянии: загрязнение оптического диска, повреждение подшипников, изгиб или коррозия контактов, трещины корпуса от удара,или поврежденный кабель и соединитель от повторного изгибаЭто проверяемые условия.

Подержанный A860-2109-T302, который был проверен на состояние диска, целостность соединителя и ощущение подшипника, и который не показывает никаких признаков проникновения охлаждающей жидкости в оптическую секцию,является функциональной единицей, способной обеспечивать такую же точность обратной связи, как и новаяДля машины, которая вышла из строя и нуждается в кодировке шпинделя, чтобы вернуться в производство без времени и затрат на новый агрегат, хорошее подержанное A860-2109-T302 является практическим решением.

Покупатели, которым нужна уверенность в нулевом накоплении часов, должны указать новый блок.и имеют технические возможности для проверки функции при вводе в эксплуатацию., найдет подержанный блок вполне подходящим.

A860-2109-T302 против A860-0309-T302: Объяснение предыдущей сессии

ВA860-0309-T302is the older designation for the same position coder specification — the part number that appears in the original machine documentation and parts lists for machines built when the original alpha series was current.A860-2109-T302является текущим производственным обозначением Fanuc, выпущенным в рамках обновления серии кодеров Alpha i.

Эти две части:функционально взаимозаменяемыеЕсли в документации машины указано A860-0309-T302, то A860-2109-T302 является правильной заменой.50 мм центрального отверстия)При замене A860-2109-T302 на A860-0309-T302 не требуется изменений параметров или модификаций проводки.

Эта замена является причиной того, что A860-2109-T302 появляется в поиске для обоих номеров частей ∙ он охватывает установленную базу машин, первоначально специфицированных с любым из обозначений.

Установка и интеграция

A860-2109-T302 устанавливается на шпиндель через68 мм квадратный формат болта фланцаи пары на вал шпинделя через50 мм центрального отверстияНа большинстве машин элемент сцепления, как правило, мех или гибкий дисковый сцепление, соединяет отверстие кодера с журналом вала шпинда.приспособленный к небольшим угловым и осевым искажениям при одновременной точной передаче вращательного движенияКонструкция сцепления имеет значение: жесткое соединение на вале с любым выходом будет накладывать циклическую нагрузку на подшипники кодера и сокращать их срок службы.

В17-прикольный интегрированный разъемпринимает стандартный кабель кодера Fanuc Alpha i.Кабельное направление должно избегать резких изгибов вблизи корпуса соединителя и должно быть закреплено таким образом, чтобы кабель не изгибается при каждом цикле запуска-остановки шпинделяПроверка уплотнения соединителя должна быть проверена при установке. В среде шпинделя обычно присутствует туман охлаждающей жидкости, а утечка уплотнения соединителя позволяет загрязнению достигать штифтов с течением времени.

После установки проверьте функцию кодера шпинделя с помощью диагностических экранов шпинделя Fanuc CNC перед запуском производства.Подтвердить, что количество обратной связи позиции увеличивается правильно, как шпиндель вращается в обоих направленияхНа системах, где ось Cs или жесткое прикосновение были отключены из-за неисправности кодера,вновь включить эти функции в параметрах CNC в соответствии с документацией по вводу в эксплуатацию машины производителя.

Совместимые системы и усилители CNC

A860-2109-T302 предназначен для интеграции сУсилители спиндовые серии Fanuc αi (αiSP)и совместим сFanuc CNC серии 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B и 32iЭто стандартный кодировщик положения шпинделя для машин, работающих с шпиндельными приводами Fanuc αi, где требуется внешняя обратная связь шпинделя.

Не все управляемые Fanuc машины требуют внешнего кодера шпинделя. Некоторые конфигурации шпиндельных двигателей используют кодер, встроенный в сам шпиндельный мотор.обратная связь с положением шпинделя, установленного снаружи, где кодер отделен от двигателя шпинделя и соединяется непосредственно с валом шпинделя. Если машина в настоящее время не имеет внешнего кодера и функции позиционирования шпинделя не требуются,не требуется кодировщик позицииЕсли требуется жесткое нажатие, синхронизация резки нитей или управление контуром Cs, и машина была разработана для внешнего кодера, то A860-2109-T302 является частью.

Типичные применения

ЦНС-оборотный центр жесткого нажатия и резки нитей.Одноточечные циклы резки нитей и жесткого нажатия на станках с ЧПУ и на обрабатывающих центрах, управляемых системами Fanuc αi,где кодер позиции шпинделя обеспечивает ссылки на обороты и углового положения данных CNC интерполирует против Z-оси движения.

Строгое нажатие на рабочий центр.Синхронизированные циклы прослушки на вертикальных и горизонтальных центрах обработки, где A860-2109-T302 снаружи установлен на шпиндель, чтобы обеспечить обратную связь положения, требуемую жестким прослушиванием.Исключает необходимость в держателях крана с напряжением и обеспечивает более последовательный контроль глубины нити.

Управление осью Ц многозадачной машины и центра по обращению.Операции контурного контура спиндаля по оси С на центрах по обработке и многозадачных машинах, где спиндл интерполируется как управляемая вращающаяся ось для фрезирования, бурения,и контурации в положении вне центра. требует обратной связи положения шпинделя при серворазрешении, функцию, предоставляемую A860-2109-T302.

Высокоскоростные шпиндели станков обработки.обратная связь положения шпинда на станках обработки с скоростью шпинда до 10 000 оборотов в минуту;где номинальная скорость кодера соответствует полному рабочему диапазону шпинделя и предоставляет действительные обратные данные через полный диапазон скоростей.

Частые вопросы

Вопрос 1: является ли A860-2109-T302 сервомотором или кодером?

Этокодер внешнего положения шпинда (кодер)Это самостоятельное вращающееся устройство обратной связи, которое устанавливается на шпиндель машины и посылает угловые данные о положении и скорости на CNC Fanuc через усилитель шпинделя αi.Используется для обеспечения жесткого прослушивания, синхронизированная резка нитей и управление контурами Cs на станках с ЧПУ и в центрах обработки.не двигатели (которые носят префикс A06B).

Вопрос 2: Заменит ли A860-2109-T302 старый A860-0309-T302 напрямую?

Да A860-2109-T302 является преемником серии Alpha i A860-0309-T302 и являетсяпрямая функциональная заменаРазмеры монтажа (68 мм квадратный фланц, 50 мм отверстие), тип соединителя (17-прицепный) и интерфейс CNC идентичны.При замене A860-2109-T302 на A860-0309-T302 не требуется никаких изменений проводки или изменений параметровЕсли в списке деталей машины указано A860-0309-T302, закажите A860-2109-T302 с уверенностью.

Вопрос 3: Какие функции CNC становятся недоступными при сбое этого кодера?

Неисправный или отсутствующий A860-2109-T302 отключает любую функцию CNC, которая требует обратной связи углового положения шпинделя.жесткое нажатие, синхронизация одноточечной резки нитей и управление контурой Csтолько скорость работы шпинделя (постоянная резка RPM) обычно не затрагивается, так как эта функция использует обратную связь скорости усилителя шпинделя,не внешний кодер позиции.

Вопрос 4: Сопровождается ли покупка подержанного кодера дополнительным риском по сравнению с новым устройством?

Некоторые риски существуют, но они управляемы.или коррозия соединителей от воздействия охлаждающей жидкостиИспользованный кодер, который был проверен и не показывает ни одного из этих условий, будет работать идентично новому.Практический подход заключается в проверке функции сразу после установки с помощью диагностического экрана шпинделя CNC перед возвращением машины в производствоЕсли кодер не отвечает правильно, проблема сразу видна, и устройство можно вернуть или обменять.

Q5: работает ли A860-2109-T302 со всеми контроллерами Fanuc CNC?

Он совместим сУсилители спиндовые серии Fanuc αiи платформы CNC, на которых они работают на серии 0i-D/F, 16i, 18i, 21i, 30i, 31i и 32i. Он не совместим с оригинальными усилителями α серии (не i) или с приводами Fanuc β серии,которые используют различные протоколы интерфейсов кодеровПеред заказом, убедитесь, что усилитель шпинделя машины - это αiSP-устройство и что существующая проводка - это стандартный 17-контактный кабель кодера Alpha i.
