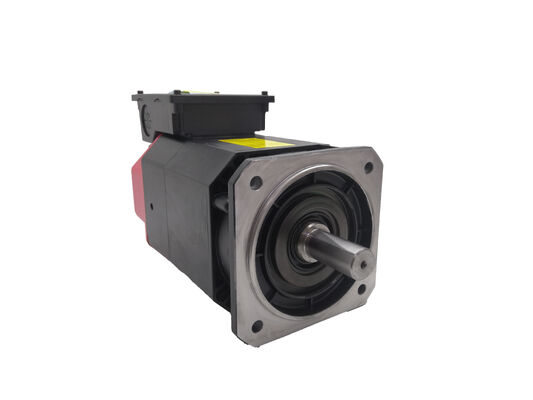

Fanuc A06B-1420-B900#F321 — шпиндельный двигатель переменного тока αiI 1/24 000 со встроенным приводом, 24 000 об/мин, специальная конфигурация

Обзор продукта

Номер детали: A06B-1420-B900#F321

Также ищут как: A06B1420B900F321, FANUC A06B-1420-B900#F321, A06B-1420-B900 F321

Модель двигателя: αiI 1/24 000

Тип: Встроенный (BM) шпиндельный двигатель переменного тока — специальная конфигурация

Классификация: Встроенный высокоскоростной шпиндельный двигатель Fanuc Alpha i Series — максимальная скорость 24 000 об/мин, фланцевое крепление, гладкий расточной вал, задний интерфейс энкодера, совместимость с усилителем αiSP

Что на самом деле представляет собой этот двигатель

Перед заказом необходимо прояснить один момент: A06B-1420-B900#F321 не является обычным серводвигателем переменного тока того типа, который устанавливается снаружи и подключается к шпинделю станка через муфту или ремень. Это встроенный шпиндельный двигатель — бескорпусная сборка статора и ротора, которая интегрируется непосредственно внутрь корпуса шпиндельной бабки при первоначальном изготовлении станка. Шпиндельный вал и ротор двигателя являются одной и той же деталью. Шпиндель станка является валом двигателя.

Эта конструкция — иногда называемая моторизованным шпинделем или интегрированным шпинделем-двигателем — устраняет все механические элементы, находящиеся между обычным двигателем и режущим инструментом: нет муфты, нет ремня, нет промежуточной передачи. В результате получается шпиндель, который может работать на скоростях, недостижимых для механических приводных систем, без вибраций, вызванных ремнями или муфтами, и с вращательной динамикой, полностью определяемой конструкцией подшипников шпинделя и характеристиками самого двигателя.

A06B-1420-B900#F321 — это конкретная встроенная сборка двигателя, являющаяся сердцем одной из таких шпиндельных бабок, рассчитанная на максимальную скорость 24 000 об/мин.

Технические характеристики

24 000 об/мин: Инженерное обоснование встроенного двигателя

Двадцать четыре тысячи оборотов в минуту не могут быть достигнуты с помощью обычного шпиндельного двигателя с ременным приводом или муфтовым соединением. На такой скорости механические элементы трансмиссии — ремни, шкивы, муфты, промежуточные подшипники — генерируют тепло, вибрацию и дисбаланс, которые либо ограничивают достижимую скорость, либо быстро выводят трансмиссию из строя. Высокоскоростная обработка на скорости 24 000 об/мин требует другого подхода: поместить двигатель внутрь шпинделя и полностью исключить трансмиссию.

Именно это и делает A06B-1420-B900#F321. Интегрированный непосредственно в шпиндельную бабку, обмотка статора встроена в корпус шпинделя, а ротор запрессован или насажен на вал шпинделя. Когда усилитель подает питание на поле статора, вал — и все, что к нему прикреплено, включая держатель инструмента и режущий инструмент — вращается непосредственно в ответ. Никакой промежуточной механики. Никаких вибраций, вызванных натяжением ремня. Никакого резонанса от торсионной жесткости муфты. Только шпиндель, опорные подшипники и поле двигателя.

Практический результат для обработки значителен. При скорости 24 000 об/мин с фрезой малого диаметра достигаются скорости поверхности, которые потребовали бы непрактично больших фрез при обычных скоростях шпинделя, с использованием компактных, высокоточных инструментов. Фрезы с шаровым концом малого диаметра для инструментальной стали, чистовая обработка алюминиевых сплавов, сверление печатных плат и контурная обработка мелких деталей в твердых материалах выигрывают от сочетания высокой скорости и вращения без вибраций, которое обеспечивает встроенный двигатель.

Специальная конфигурация #F321

Суффикс #F321 идентифицирует это устройство как специальную заводскую конфигурацию встроенного двигателя A06B-1420-B900 — отличающуюся от стандартного варианта #0321, который появляется в обычном каталоге Fanuc.

В системе наименования встроенных шпиндельных двигателей Fanuc суффиксные цифры кодируют физическую конфигурацию сборки двигателя: геометрию фланца, интерфейс расточки, положение установки энкодера и специальные опции. #F321 — это заводская специальная сборка, изготовленная в соответствии со спецификациями конструкции шпиндельной бабки конкретного производителя станка. Это означает, что внешний диаметр статора, размеры расточки ротора, схема установки энкодера и геометрия каналов охлаждающей жидкости соответствуют одной конкретной конструкции шпиндельной бабки.

Это имеет прямое практическое следствие: A06B-1420-B900#F321 не является универсальной заменой для любого встроенного двигателя, работающего на скорости 24 000 об/мин. Это правильная замена конкретно для той шпиндельной бабки, для которой он был изначально разработан. Физические размеры должны совпадать — встроенный двигатель, который не подходит к расточке статора корпуса шпинделя или чья расточка ротора не подходит для вала шпинделя, не может быть установлен независимо от совместимости с номинальной скоростью.

Всегда точно проверяйте номер детали — #F321, #0321 и #F621 являются разными физическими сборками, даже если они имеют одинаковую номинальную скорость и базовое обозначение модели.

Замена встроенного двигателя: что это включает

Замена встроенного шпиндельного двигателя — это принципиально другая задача, чем замена внешнего серводвигателя. Нет разъема для отключения, нет болтов муфты для снятия, нет крепежных элементов для откручивания. Статор и ротор встроенного двигателя являются частью конструкции шпиндельной бабки.

Типичный процесс замены на станке с этим двигателем включает:

Снятие шпиндельной бабки. Вся сборка шпинделя — корпус, подшипники, ротор, статор и все связанные с ними соединения для охлаждения и датчиков — снимается со станка как единое целое. Это прецизионная разборка, требующая правильных инструментов и документированных значений крутящего момента.

Ремонт шпинделя. Вышедшая из строя обмотка статора или сборка ротора извлекается из корпуса шпинделя, и новый статор A06B-1420-B900#F321 устанавливается в корпус с правильным натягом и выравниванием. Замена подшипников является стандартной практикой при любом ремонте шпинделя — подшипники являются прецизионными компонентами и не используются повторно при разборке шпинделя.

Проверка динамической балансировки. После сборки шпиндель динамически балансируется. При 24 000 об/мин любой остаточный дисбаланс создает силы и вибрации, которые превышают допустимые нагрузки на подшипники и ухудшают качество обработки. Балансировку нельзя пропускать или откладывать.

Выравнивание энкодера. Задний интерфейс энкодера должен быть выровнен в соответствии со спецификацией после сборки. Неправильно выровненный энкодер вызывает ошибки обратной связи по скорости, которые приводят к неисправностям усилителя шпинделя или нестабильному управлению скоростью.

Для большинства пользователей ремонт шпинделя со встроенным двигателем является работой для квалифицированного сервисного центра по ремонту шпинделей, а не для обслуживания на производственной площадке. Точность установки подшипников, требование к балансировке и выравнивание энкодера требуют оборудования и контроля процесса, которых обычно нет в общих ремонтных мастерских.

Совместимость усилителя и ЧПУ

Для A06B-1420-B900#F321 требуется усилитель серии Fanuc αiSP (Alpha i Spindle) — модуль привода шпинделя в шкафу привода Fanuc серии αi. Конкретный номинал модуля усилителя должен соответствовать классу мощности двигателя; αiI 1/24 000 при такой выходной мощности сочетается с соответствующим блоком αiSP для конфигурации привода станка.

Совместимые платформы ЧПУ включают Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B и 32i. Двигатель несовместим с оригинальными шпиндельными усилителями серии α (не-i), которые используют другой интерфейс привода и архитектуру управления.

Перекрестная ссылка A04B-0099-H062#24K идентифицирует соответствующий кабель или комплект интерфейса для конкретной конфигурации разъема и энкодера этого двигателя — проверьте эту ссылку с электрической документацией станка при поиске соответствующих компонентов проводки.

Типичные платформы станков

A06B-1420-B900#F321 был разработан для конкретных шпиндельных бабок станков, работающих под управлением систем ЧПУ Fanuc αi. Категории станков, использующих встроенные шпиндели со скоростью 24 000 об/мин такого типа, включают:

Высокоскоростные вертикальные обрабатывающие центры для штамповки и пресс-форм. 3-осевые и 5-осевые ВЦ, предназначенные для чистовой обработки твердых металлов и сложной контурной обработки в инструментальной стали и закаленных материалах, где 24 000 об/мин обеспечивают эффективную резку малыми фрезами с шаровым концом и радиусными фрезами при производительных скоростях поверхности.

Высокоскоростные сверлильно-нарезные станки. Специализированные сверлильно-нарезные центры и платформы для высокоцикловой обработки алюминиевых сплавов и цветных заготовок, где 24 000 об/мин обеспечивают скорость шпинделя, необходимую для работы малыми сверлами и метчиками при их оптимальных параметрах резания без снижения времени цикла.

Графитовые и композитные обрабатывающие центры. Станки, предназначенные для обработки графитовых электродов (инструменты для ЭДМ), обрезки углеродного волокна и чистовой обработки композитных деталей, где высокая скорость шпинделя в сочетании с малой глубиной резания обеспечивает превосходное качество поверхности в материалах, реагирующих на высокую скорость поверхности.

Прецизионные многоосевые обрабатывающие платформы. 5-осевые обрабатывающие центры и комбинированные обрабатывающие системы, где компактная конструкция встроенного шпиндельного двигателя и отсутствие элементов трансмиссии позволяют уменьшить габариты станка и улучшить доступ к сложной геометрии заготовки.

Часто задаваемые вопросы

В1: Это стандартный серводвигатель или что-то другое?

A06B-1420-B900#F321 — это встроенный (интегрированный) шпиндельный двигатель переменного тока — а не обычный внешний серводвигатель. Это бескорпусная сборка статора и ротора, предназначенная для установки внутри корпуса шпинделя, где ротор установлен непосредственно на валу шпинделя. Отсутствуют внешние элементы вала, фланцевая поверхность или крепление на лапах, как у стандартного серводвигателя. Замена требует разборки шпинделя квалифицированным сервисным центром по ремонту шпинделей, а не стандартной замены двигателя.

В2: Подходит ли вариант #F321 для всех шпиндельных применений Fanuc со скоростью 24 000 об/мин?

Нет. #F321 — это специальная заводская конфигурация с определенным внешним диаметром статора, размерами расточки ротора, геометрией каналов охлаждения и установкой энкодера, которые соответствуют одной конкретной конструкции шпиндельной бабки. Другие суффиксные варианты (#0321, #F621 и т. д.) в той же серии A06B-1420-B900 имеют другие физические размеры. Всегда проверяйте точный номер детали — особенно полный суффикс — соответствующий вышедшему из строя двигателю перед заказом. Встроенный двигатель, не соответствующий геометрии корпуса шпинделя, физически не может быть установлен.

В3: Какой усилитель Fanuc совместим с этим двигателем?

Для A06B-1420-B900#F321 требуется усилитель шпинделя серии Fanuc αiSP — модуль привода шпинделя, используемый в шкафах привода Fanuc серии αi. Он совместим с Fanuc CNC Series 0i, 15i, 16i, 18i, 21i, 30i и 31i на платформе αi. Он несовместим с оригинальными шпиндельными приводами серии α (не-i). При замене двигателя убедитесь, что настройки параметров усилителя для типа двигателя и максимальной скорости соответствуют спецификации αiI 1/24 000.

В4: Можно ли отремонтировать этот двигатель вместо замены?

Да — A06B-1420-B900#F321 является ремонтопригодным устройством, и квалифицированные сервисные центры по ремонту шпиндельных двигателей Fanuc предлагают услуги по перемотке и ремонту вышедших из строя статоров и роторов. Ремонт часто является более экономичным решением для двигателя, который пострадал от отказа обмотки или повреждения подшипников, по сравнению с приобретением нового или обменного устройства. Программы обмена на восстановленные устройства также доступны у некоторых поставщиков, где вышедшее из строя устройство отправляется в качестве залога за восстановленную замену. Сроки ремонта варьируются в зависимости от характера неисправности и наличия запчастей — для станков с производственными графиками, которые не могут позволить себе длительный простой, наличие проверенного обменного устройства параллельно с отправкой вышедшего из строя двигателя в ремонт является практической стратегией снижения рисков.

В5: Почему после установки встроенного двигателя необходима проверка динамической балансировки?

При 24 000 об/мин даже небольшие дисбалансы массы во вращающейся сборке создают значительные центробежные силы. Связь между дисбалансом и силой нелинейна со скоростью — остаточный дисбаланс, который не оказывает заметного влияния на скорости 3 000 об/мин, создает силы на порядки больше на скорости 24 000 об/мин. Эти силы циклически нагружают подшипники шпинделя, ускоряют их износ, вызывают вибрацию, которая непосредственно проявляется на обработанной поверхности, и могут привести к отказу подшипников за гораздо более короткое время, чем нормальный срок службы подшипников. Балансировка не является необязательной после ремонта шпинделя — это обязательный этап ввода в эксплуатацию, который напрямую определяет, как долго прослужит отремонтированный шпиндель и насколько хорошо он будет обрабатывать.
