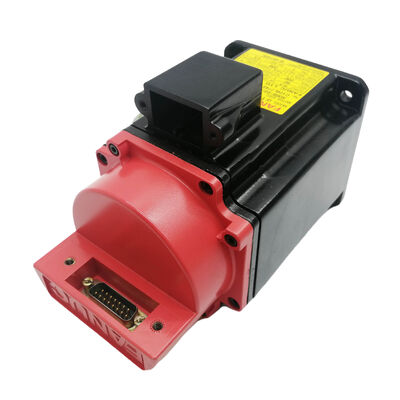

Fanuc A06B-0373-B575#7008 — Серводвигатель переменного тока Alpha A2/3000, вал с шпонкой, защита IP67, энкодер A64

Обзор продукта

Номер детали: A06B-0373-B575#7008

Также ищут как: A06B0373B575, FANUC A06B-0373-B575#7008, A06B-0373-B575 7008

Альтернативный номер детали: A06B-0373-B575#0008

Модель двигателя: Alpha A2/3000 (1-OSP/3000)

Классификация: Оригинальный серводвигатель переменного тока Fanuc серии Alpha без щеток — крутящий момент при остановке 2 Нм, 3000 об/мин, прямой вал со шпоночным пазом, без тормоза, инкрементальный энкодер A64, защита IP67

Технические характеристики

Место этого двигателя — оригинальное поколение Alpha

A06B-0373-B575#7008 — это оригинальный двигатель Fanuc серии Alpha — не αi, не αiF, не αi что-либо еще. Он принадлежит к первому поколению двигателей Fanuc Alpha, которые использовались в большом количестве станков с ЧПУ на протяжении 1990-х и в начале 2000-х годов. Понимание этого различия поколений не является академическим — оно имеет решающее значение для эксплуатации. Оригинальная серия двигателей Alpha и более позднее поколение αi используют различные протоколы энкодеров, различные интерфейсы усилителей и различные наборы параметров. Они не являются взаимозаменяемыми без модернизации всей системы.

Для предприятий, обслуживающих станки, управляемые ЧПУ Fanuc Series 0, 15, 16 или 18 с оригинальными усилителями Alpha SVU, A06B-0373-B575#7008 является единственно правильным двигателем. Нет современного аналога αi, который можно было бы установить непосредственно в существующую систему привода без одновременной замены усилителя. Когда этот двигатель выходит из строя, замена на аналогичный — это другой двигатель Alpha серии A06B-0373 — этот артикул.

A2/3000 относит этот двигатель к компактному нижнему сегменту диапазона сервоприводов Alpha. Два ньютон-метра крутящего момента при остановке и максимальная скорость 3000 об/мин описывают небольшой, быстрый двигатель, предназначенный для легких осей позиционирования на компактных станках, вспомогательных приводов на многоосевом оборудовании и применений в шарнирах роботов Fanuc, где компактные размеры двигателя и надежное позиционирование с обратной связью являются определяющими требованиями.

Суффикс #7008 — защита IP67 со шпоночным пазом: критические детали конфигурации

Суффикс в номере детали двигателя Fanuc — это не код ревизии или идентификатор партии. Он кодирует конкретные физические детали и детали конфигурации, которые делают двигатель правильным или неправильным для машины, для которой он был разработан. #7008 на этом двигателе передает два однозначных факта:

Вал имеет шпоночный паз. Прямой вал имеет шпоночный паз для надежного механического зацепления между валом двигателя и ступицей муфты. При крутящем моменте при остановке 2 Нм шпонка передает крутящий момент через сдвиговое зацепление, а не полагается исключительно на фрикционное зажимное соединение — это важно для осей, которые часто меняют направление, и где вибрация может привести к ослаблению фрикционного соединения со временем эксплуатации. Ступица муфты на станке должна иметь шпоночный паз, соответствующий валу. Ступица без шпоночного паза не может правильно зацепиться с валом со шпонкой — глубина шпоночного паза предотвращает правильный контакт внутренней поверхности ступицы с валом с нешпоночной стороны.

Защита IP67 является стандартной для этого устройства. Варианты суффиксов #7076 и #7008 в серии B575 имеют защиту IP67 — герметизация, рассчитанная на погружение, выдерживающая временное погружение на глубину до одного метра в течение тридцати минут. В условиях станков IP67 означает, что двигатель выдерживает прямое попадание охлаждающей жидкости, воздействие струй охлаждающей жидкости под высоким давлением и скопление охлаждающей жидкости в зоне крепления двигателя без нарушения изоляции обмоток или внутренних компонентов энкодера. Стандартный базовый вариант #7000 также имеет защиту IP67 в соответствии со спецификацией A2/3000 на этом уровне суффикса — подтверждено по записям нескольких поставщиков, показывающих раму весом 10 фунтов (~4,5 кг) как стандартную герметичную конструкцию.

Практическое сообщение: если вышедший из строя двигатель станка имел суффикс #7008, замена также должна быть #7008 — не потому, что суффикс представляет собой данные о производительности, а потому, что он подтверждает соответствие геометрии вала существующей муфте и уровень герметизации соответствует среде охлаждающей жидкости станка.

Инкрементальный энкодер A64: совместимость и требования к эксплуатации

A64 установленный на A06B-0373-B575#7008 — это параллельный инкрементальный энкодер, обеспечивающий 64000 отсчетов на оборот. Это стандартное устройство обратной связи для оригинальной серии двигателей Fanuc Alpha, специально подобранное к интерфейсу энкодера оригинального усилителя Alpha SVU.

Здесь важны три момента эксплуатации и совместимости:

Каждое включение питания требует возврата к референсной точке (гомеостаза). A64 — это инкрементальный энкодер — он не сохраняет положение вала при отключении питания. Когда система ЧПУ включается, каждая ось, оснащенная двигателем с энкодером A64, не имеет данных о положении до тех пор, пока не выполнит цикл гомеостаза для поиска своей референсной метки. На компактных станках с короткими ходами оси этот цикл занимает секунды. Последовательность запуска станка учитывает это автоматически. Это не неисправность; это нормальное поведение инкрементального энкодера.

A64 несовместим с усилителями серии αi. A64 использует параллельный интерфейс сигнала энкодера оригинальной платформы Alpha. Усилители Fanuc αi (αiSV) ожидают последовательный протокол энкодера от двигателей αiS и αiF. Эти два интерфейса электрически и логически различны на уровне разъема и протокола. Нет настройки параметров, которая позволила бы усилителю αiSV правильно считывать энкодер A64. A06B-0373-B575#7008 должен управляться оригинальным усилителем Fanuc Alpha SVU, чтобы функционировать.

64000 имп/об обеспечивают достаточную разрешающую способность для применений этого двигателя. При 64000 отсчетах на оборот на шарико-винтовой передаче с шагом 5 мм при прямом соединении, контур положения замыкается с разрешающей способностью примерно 78 нанометров на отсчет. Для компактных осей позиционирования и шарниров роботов, которые обслуживает этот двигатель, такое качество обратной связи обеспечивает точность позиционирования, требуемую для этих применений.

Прямой вал со шпонкой и IP67: комбинация, имеющая значение для осей станков

Комбинация прямого вала со шпонкой и защиты IP67 в одном корпусе двигателя весом 4,5 кг отражает простую логику проектирования для применений сервоприводов станков.

Прямой вал со шпонкой — это интерфейс муфты для станков, где ведомый компонент — шкив, фланец муфты, ступица шестерни — имеет шпоночный паз. Шпонка обеспечивает надежную передачу крутящего момента при реверсивных нагрузках и вибрации без риска проскальзывания муфты, которое может возникнуть со временем у гладкого вала с чисто фрикционным зажимом. При 2 Нм механическая нагрузка на шпонку невелика — конфигурация шпоночного паза касается совместимости интерфейса муфты и долгосрочной надежности, а не передачи крутящего момента на пределе прочности материала.

Защита IP67 — практичный выбор для двигателя, установленного в любом месте вблизи зоны резки станка с ЧПУ. Среда охлаждающей жидкости в обрабатывающем центре или токарном станке с ЧПУ агрессивна — туман охлаждающей жидкости, струи охлаждающей жидкости под давлением, скопление охлаждающей жидкости в карманах и зонах крепления. IP65 защищает от струй воды, но не от погружения. IP67 покрывает временное погружение, что означает, что он справляется с условиями скопления и затопления, которые возникают, когда подача охлаждающей жидкости станка направлена в рабочую зону, а не тщательно управляется вокруг нее. Для двигателя, установленного на компактной оси внутри корпуса станка, где поведение охлаждающей жидкости не всегда предсказуемо, IP67 является правильным стандартом по умолчанию.

Без тормоза: подходит для горизонтальных и симметрично нагруженных осей

Базовое обозначение B575 подтверждает, что этот двигатель имеет без электромагнитного тормоза. Положение в покое поддерживается блокировкой сервопривода усилителя Alpha — контур положения активен, энкодер A64 непрерывно передает положение вала, а усилитель корректирует его до заданного угла.

На горизонтальных осях и любых осях, где нет чистого гравитационного воздействия в направлении вращения вала, блокировка сервопривода полностью адекватна. Ось надежно удерживает заданное положение, пока усилитель активен. Нет цепи тормоза на 24 В, нет реле тормоза, нет синхронизации тормоза в последовательности запуска и остановки станка.

Вариант с тормозом A2/3000 — серия A06B-0373-B169 — имеет пружинный удерживающий тормоз для вертикальных осей и наклонных подач, где требуется механическое удержание при отключенном сервоприводе. Если вышедший из строя двигатель станка был B169 (вариант с тормозом), то B575 не является подходящей заменой на вертикальной или гравитационно нагруженной оси. Перед заказом подтвердите конфигурацию тормоза оригинального двигателя.

Варианты серии A06B-0373-B575

Все варианты имеют одинаковый корпус двигателя A2/3000, крутящий момент при остановке, скорость и энкодер. #7008 — это конфигурация с защитой IP67 и валом со шпонкой — точное соответствие геометрии муфты станка является важным шагом при замене.

Совместимость усилителя и ЧПУ

A06B-0373-B575#7008 требует оригинального усилителя Fanuc серии Alpha SVU — сервопривода первого поколения Alpha, а не поколения αi, которое последовало за ним. Совместимые платформы ЧПУ включают Fanuc Series 0, 15, 16 и 18 на оригинальном поколении усилителей Alpha, а также контроллеры роботов Fanuc того же периода (эквиваленты платформ R-J2, R-J3).

Этот двигатель несовместим с:

• Усилителями Fanuc αiSV (αi поколение)
• Усилителями Fanuc β или βi серий
• Любым усилителем, требующим последовательного ввода протокола энкодера

При установке этого двигателя в качестве замены убедитесь, что усилитель является правильным оригинальным вариантом Alpha SVU, а параметры оси — код типа двигателя, ограничение тока и максимальная скорость — установлены для спецификации A2/3000. Несоответствие параметров приведет к нестабильному поведению сервопривода или ошибкам усилителя, даже если двигатель электрически исправен.

Типичные применения

Компактные оси подачи станков с ЧПУ на оригинальных системах привода Alpha. Оси X, Y и Z на обрабатывающих центрах малого формата, токарных станках с ЧПУ и круглошлифовальных станках, управляемых Fanuc Series 0 или 16 с оригинальными усилителями Alpha SVU, где крутящий момент при остановке 2 Нм и предел 3000 об/мин соответствуют нагрузке на ось и требуемой скорости.

Приводы шарниров роботов Fanuc на роботах первого и второго поколений. Двигатели осей шарниров промышленных роботов Fanuc ранних поколений, использующие раму двигателя 1-OSP/3000, где защита IP67 и энкодер A64 отражают оригинальную спецификацию робота для данного шарнира.

Вспомогательные и вторичные оси на обрабатывающих центрах с ЧПУ среднего размера. Вторичные оси позиционирования, приводы поворотных столов и механизмы оси B на станках, где оригинальная система привода Alpha питает смесь осей разных размеров, а рама A2/3000 справляется с более легкой частью диапазона нагрузки на ось.

Замена на станках, все еще работающих с оригинальными усилителями Alpha. Любой станок с ЧПУ Fanuc, построенный на оригинальных приводах Alpha SVU и имеющий один или несколько двигателей A06B-0373-B575 в эксплуатации, где вышедший из строя блок требует замены на аналогичный для восстановления производства без конверсии системы привода.

Часто задаваемые вопросы

В1: Можно ли использовать A06B-0373-B575#7008 с современным усилителем Fanuc αiSV в качестве прямой замены?

Нет — без конверсии всей системы привода оси. Энкодер A64 на этом двигателе использует параллельный инкрементальный интерфейс оригинальной платформы Alpha, который электрически и логически несовместим с усилителями αiSV. Усилитель αiSV ожидает последовательный протокол энкодера от двигателей αiS/αiF. Замена этого двигателя в усилителе αiSV без правильного соответствия двигателя-энкодера-усилителя приведет к ошибкам связи с энкодером или полному отсутствию обратной связи. Замена двигателя Alpha на аналогичный требует сохранения оригинального усилителя Alpha SVU.

В2: Суффикс #7008 — указывает ли он на какое-либо изменение производительности двигателя по сравнению с вариантом #7000?

Изменений в производительности нет. Суффикс #7008 добавляет шпоночный паз к прямому валу по сравнению с вариантом #7000 с гладким валом. Оба имеют защиту IP67, одинаковый инкрементальный энкодер A64, идентичный крутящий момент при остановке 2 Нм, предел 3000 об/мин и отсутствие тормоза. Единственное функциональное отличие — геометрия зацепления вала. Ступица муфты станка определяет, какой суффикс правильный — шпоночный паз требует #7008; гладкий паз требует #7000.

В3: Требуется ли этому двигателю цикл гомеостаза каждый раз при включении ЧПУ?

Да. A64 — это инкрементальный энкодер без сохранения положения при отключении питания. Каждое включение ЧПУ требует, чтобы ось выполнила возврат к референсной точке (гомеостаз) для поиска своей референсной метки, прежде чем ЧПУ сможет установить машинную координату и перейти в автоматический режим. Это стандартное поведение для всех двигателей оригинальной серии Alpha с энкодерами A64 — последовательность запуска станка уже запрограммирована для его обработки. Это не признак проблемы; так работают системы инкрементальных энкодеров.

В4: Почему защита IP67 важна для этого конкретного двигателя при использовании на станках с ЧПУ?

IP67 обеспечивает защиту от временного погружения — более надежную, чем защита IP65 от струй воды. В среде станков с ЧПУ поведение охлаждающей жидкости вокруг серводвигателей часто непредсказуемо: охлаждающая жидкость скапливается в монтажных углублениях, концентрированные струи отражаются от заготовок и приспособлений, а системы подачи охлаждающей жидкости под высоким давлением создают картины распыления, которые достигают двигателей далеко за пределами непосредственной зоны резки. Защита IP67 гарантирует, что обмотки двигателя и энкодер останутся защищенными даже при непосредственном скоплении охлаждающей жидкости на корпусе двигателя. Для компактных осей, где компоновка двигателя располагает его близко к зоне охлаждающей жидкости, IP67 является правильным стандартом герметизации.

В5: Является ли ремонт жизнеспособным вариантом для вышедшего из строя A06B-0373-B575#7008, или его следует заменить outright?

Ремонт является хорошо зарекомендовавшим себя и экономически эффективным вариантом для этого двигателя. Оригинальная рама Alpha A2/3000 — это зрелый, хорошо документированный двигатель, который квалифицированные ремонтные предприятия серводвигателей Fanuc обслуживают регулярно. Распространенные виды отказов — износ подшипников, деградация изоляции обмоток, отказ энкодера A64 — все они устранимы путем восстановления. Для предприятий, эксплуатирующих несколько станков с этим типом двигателя, ремонт в сочетании с программой обмена ядра может значительно снизить стоимость замены одного двигателя по сравнению с покупкой нового или восстановленного. Ключевым требованием является использование ремонтного предприятия с опытом работы с сериями Fanuc Alpha и возможностью тестирования отремонтированного двигателя на совместимом оригинальном усилителе Alpha, а не на универсальном стенде для тестирования сервоприводов, перед возвратом.
